Методика поверки «Термометры сопротивления ДТС со встроенным нормирующим преобразователем» (КУВФ.405210.003МП)

ООО «Производственное Объединение ОВЕН»

Система обеспечения единства измерений Российской Федерации

ИНСТРУКЦИЯ

ТЕРМОМЕТРЫ СОПРОТИВЛЕНИЯ ДТС

СО ВСТРОЕННЫМ НОРМИРУЮЩИМ ПРЕОБРАЗОВАТЕЛЕМ

КУВФ.405210.003МП

Москва

СОДЕРЖАНИЕ

Область применения

Операции поверки

Средства поверки

Требования безопасности

Условия поверки

Подготовка к поверке

Проведение поверки

Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на термометры сопротивления ДТС со встроенным нормирующим преобразователем (далее -ТС) пр-ва ООО «Производственное Объединение ОВЕН», г. Москва, и устанавливает методику их первичной и периодической поверки.

• 1.2 Межповерочный интервал: 2 года.

2.1 При проведении поверки выполняются операции, указанные в таблице 1. Таблица 1

• 3.1 При проведении поверки ТС должны применяться следующие средства:

• - эталонный термометр сопротивления 3- го разряда с диапазоном измерений от минус 196 ^оС до плюс 660 ^оС, с погрешностью по ГОСТ Р 8.588 (например, ЭТС-100);

• - миллиамперметр с погрешностью измерений не менее ¹/₃ Y_n , где Y_n - предел допускаемого значения основной приведенной погрешности поверяемого ТП (например, установка В1-12, калибратор унифицированных сигналов ИКСУ-2000);

• - сопротивление 250 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63);

или

• - вольтметр с погрешностью измерений не менее ¹/₃ Y_п , с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, универсальные вольтметры В7-46, Щ31, В7-16, Щ302);

• - сопротивление 100 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331).

• 3.2 При поверке применяют следующие вспомогательные средства:

• - термостат нулевой с ванной глубиной не менее 300мм и неравномерностью температуры в рабочем объеме не более ± 0,01 ^оС (например, нулевой термостат ТН-2, сосуд Дьюара);

• - термостат паровой с перепадом температуры в рабочем пространстве по высоте на длине средней части 200 мм. не более 0,03 ^оС, с ванной глубиной не менее 300мм (например, ТП-2);

• - жидкостный термостат с диапазоном температуры от 40 до 300 ^оС, градиентом

  					КУВФ.405210.003 МП	Лист
  		КУВФ.				3
  Изм.	Лист	№ докум.	Подпись

  температуры в рабочем пространстве не более 0,05 оС/см, с ванной глубиной не менее 300мм (например, ТР-1М, ТПП-1.0); - калибратор температуры с диапазоном температуры от 40 до 600 оС, неоднородностью температурного поля по высоте рабочей зоны не более ±0,7 оС, глубиной не менее 300 мм (например, КТ-3); - термостат с флюидизированной средой FB-08 с диапазоном температуры от 50 до 700 оС, кратковременной температурной стабильностью ±0,3 оС за 30 мин, однородностью температурного поля в рабочем объеме 0,5 оС; - мегаомметр с выходным напряжением не менее 100 В , класс 1,0, диапазон измерений от 0 до 100 МОм (например, М4100/3, Ф4102/01-1М); - источник постоянного напряжения с максимальным выходным напряжением не менее 24 В, обеспечивающим постоянство напряжения, при котором за время определения основной погрешности прибора на одной отметке изменение тока, выраженное в процентах не должна превышать 1/10 Yn (например, источник питания постоянного тока Б5-47, Б5-48, Б5-49).
  					КУВФ.405210.003 МП	Лист
  		КУВФ.				4
  Изм.	Лист	№ докум.	Подпись

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При подготовке и проведении поверки соблюдать требования ГОСТ 12.3.01980, “Правил охраны труда при эксплуатации электроустановок потребителей”.

  • 4.2 Корпуса термостатов и калибраторов температуры, наружные стенки которых нагреваются при работе до температуры свыше 70 ^оС, должны быть ограждены (например, жёсткой сеткой из проволоки).

  • 4.3 Вблизи термостатов и калибраторов температуры не должны находиться горючие материалы.

  • 4.4 Стеклянные сосуды Дьюара должны иметь охранные кожухи из жести или пластмассы.

  • 4.5 При выполнении измерений должны быть соблюдены требования эксплуатационных документов на термостаты и печи, ГОСТ 12.2.007.9-93, ГОСТ 12.3.01980.

  • 4.6 К выполнению измерений допускаются лица, обученные обращению с термостатами, печами, электрооборудованием, изучившие настоящую методику, знающие принцип действия используемых при проведении измерений средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

• 5.1 При проведении поверки соблюдать следующие условия:

- температура окружающего воздуха                         (20 ± 5) °С;

• - относительная влажность воздуха                             (30... 80) %;

• - атмосферное давление                                     (84,0.. .106,7) кПа

((630.. .800) мм рт. ст.);

• - вибрация в помещении не должна вызывать отклонений указателя наиболее чувствительного средства измерений более чем на ± 0,25 цены наименьшего деления его шкалы.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Перед проведением поверки проверить наличие аттестатов испытательного оборудования, свидетельств о поверке средств измерений, паспорта, клейма или свидетельства о предыдущей поверке ТС.

  • 6.2 Подготовить к работе образцовое оборудование, участвующее в поверке, в соответствии с его эксплуатационной документацией.

    					КУВФ.405210.003 МП	Лист
    		КУВФ.				5
    Изм.	Лист	№ докум.	Подпись	Дата

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверяют отсутствие видимых механических повреждений ТС.

  • 7.1.2 Проверяют соответствие ТС паспортным данным.

  • 7.1.3 При обнаружении видимых механических повреждений ТС, несоответствии маркировки ТС его паспортным данным, поверка останавливается и ТС признаётся негодным к применению. ТС с загрязненной поверхностью защитной арматуры к поверке не допускают.

7.2 Проверка электрического сопротивления изоляции ТС при температуре (20 ± 5) °С.

• 7.2.1 Подают измерительное напряжение 100 В при помощи мегаомметра между соединенными между собой выводами и защитной арматурой ТС. Измерения проводят с прямой и обратной полярностью тока и фиксируют минимальное значение сопротивления. Показания снимают в течение 10 с после подачи напряжения.

• 7.2.2 Измеренное значение электрического сопротивления ТС при температуре (20 ± 5) ^оС должно быть не менее 100 МОм.

• 7.2.3 ТС с меньшим значением электрического сопротивления изоляции признаётся непригодным и к выпуску в обращение и к применению не допускают.

• 7.3 Проверка пределов допускаемой основной приведенной погрешности ТС со встроенным нормирующим преобразователем

Проверку пределов допускаемой основной приведенной погрешности ТС со встроенным нормирующим преобразователем проводят либо методом, при котором производится определение среднеквадратичной погрешности ЧЭ и нормирующего преобразователя, либо методом непосредственного сличения с эталонным термометром в жидкостных и (или) сухоблочных калибраторах (термостатах), а также в термостатах с флюидизированной средой, в пяти температурных точках, равномерно расположенных в рабочем диапазоне поверяемого ТС, включая начало и конец диапазона.

• 7.3.1 Проверка пределов допускаемой основной приведенной погрешности ТС раздельным способом.

• 7.3.1.1 Отвернув крепежные болты, извлечь нормирующий преобразователь из головки ТС.

Примечание - При проведении первичной поверки допускается проводить поверку до сборки ТС.

• 7.3.1.2 Провести поверку ЧЭ по методике поверки ГОСТ Р 8.624 «Термометры сопротивления из платины, меди и никеля. Методика поверки».

• 7.3.1.3 Рассчитать основную приведенную погрешность ЧЭ по формуле 1:

^Amax

х 100 %

^tmax ^tmin

где Yчэ - основная приведенная погрешность поверяемого ЧЭ, %;

A_max - максимальное отклонение сопротивления в температурном эквиваленте показаний поверяемого ТС от НСХ, ^оС;

t_max - верхний предел диапазона измерений температуры ТС, °С; t_min - нижний предел диапазона измерений температуры ТС, °С.

• 7.3.1.4 Проверка основной приведенной погрешности нормирующего преобразователя производится по методике КУВФ.405541.001МП «Преобразователи аналоговых сигналов измерительные НПТ. Методика поверки».

7.3.1.5 Рассчитать основную приведенную погрешность ТС по формуле 2:

(2)

где Y₁- основная приведенная погрешность ТС со встроенным нормирующим преобразователем, %;

Yчэ - основная приведенная погрешность поверяемого ЧЭ, %;

УНПТ- основная приведенная погрешность нормирующего преобразователя, %.

• 7.3.2 Проверка пределов допускаемой основной приведенной погрешности ТС методом непосредственного сличения с эталонным термометром.

• 7.3.2.1 В соответствии с эксплуатационной документацией подготовить нулевой термостат, нагреть термостаты (паровой и жидкостный) и (или) калибратор температуры до заданных значений температуры.

Сухоблочный калибратор (термостат) температуры рекомендуется применять для поверки ТС, диаметр защитной арматуры которых не превышает 6 мм. Необходимо точно соблюдать условия загрузки блока, зазоры между ТС и каналами блока и условия тепловой изоляции блока, при которых была проведена калибровка блока.

Перед использованием термостата необходимо проверить чистоту каналов металлического блока и размер кольцевых зазоров между ТС и внутренними стенками каналов, которые должны быть не более 0,1 мм. зазором до 0,5 мм с условием заполнения зазора оксида алюминия.

При поверке ТС с погружаемой частью

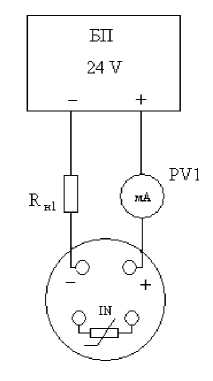

Рисунок 1.

БП - блок питания;

R_h1 - сопротивление 250 Ом ± 0,05 % (магазин сопротивлений или прецизионный резистор);

Ra - сопротивление 100 Ом ± 0,05 % (магазин сопротивлений или катушка сопротивления);

PV1 -миллиамперметр;

РV2 -вольтметр.

• 7.3.2.4 После установления теплового равновесия между эталонным термометром, поверяемым ТС и термостатирующей средой (стабилизация показаний эталонного термометра и поверяемого ТС) снимают не менее четырех показаний эталонного термометра и значений выходных сигналов постоянного тока поверяемого ТС.

Цикл измерений осуществляют непрерывным отсчетом показаний: в прямой последовательности (от отсчета показаний эталонного термометра до отсчета показаний последнего поверяемого ТС), затем в обратной последовательности (от отсчета показаний последнего поверяемого ТС до отсчета показаний эталонного термометра).

Интервалы времени между отсчетами показаний средств измерений во всем измеренном цикле должны быть примерно одинаковыми.

• 7.3.2.5 При определении погрешности по схеме рисунок 1 значения выходного тока снимаются с миллиамперметра.

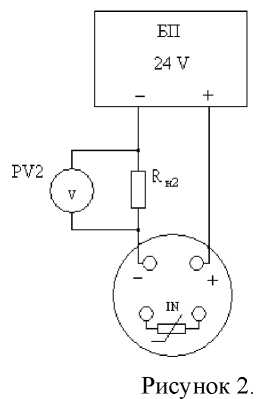

При определении погрешности по схеме рисунок 2 значения выходного тока определяют измерением падения напряжения на сопротивлении R,_l2 при помощи цифрового вольтметра и рассчитывают по формуле 3:

_ U

I изм. i -л,

,                    .                                 (3)

где 1_изм. i - измеренное значение выходного тока в i - ой температурной точке, мА;

U - напряжение по показаниям цифрового вольтметра, мВ;

R - сопротивление меры электрического сопротивления R,_l2, Ом.

• 7.3.2.6 Среднеарифметические измеренные значения температуры поверяемых ТС вычислить по формуле 4:

⁽¹изм ^Imin)

^txi                   • ^(tmax   ^tmin^{) + t}min

^(Imax  Imin)

где, txi - среднеарифметическое измеренное значение температуры, °С; 1_изм - среднеарифметическое измеренное значение выходного тока, мА; I_max - значение тока при верхнем пределе измерения температуры, мА; I_min - значение тока при нижнем пределе измерения температуры, мА; tmax - верхний предел диапазона измерений температуры ТС, °С; tmin - нижний предел диапазона измерений температуры ТС, °С.

• 7.3.2.7 Рассчитать основную приведенную погрешность ТС по формуле 5:

^txi ^{- t}oi

Y₁ = ----------х 100 %

^tmax ^tmin
