Методика поверки «Комплексы автоматики и телемеханики "ЭЛЕСИ"» (г.р.39954-08)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Дире

М.М. Чухланцева

2008 г.

^■ДтВ. Фёдоров

2008 г.

Руководитель ГЦИ СИ

ФГУ "Томский ЦСМ", к.т.н.

ТОМСК 2008

Настоящая МП распространяется на комплексы автоматики и телемеханики "ЭЛЕСИ" (далее - комплексы "ЭЛЕСИ"), разработанные и изготовленные ЗАО "ЭлеСи" (г. Томск), и регламентирует порядок проведения поверки их ИК.

ИК комплекса "ЭЛЕСИ", на которые распространен сертификат утверждения типа и которые подлежат применению в сфере государственного регулирования обеспечения единства измерений, подлежат первичной поверке при выпуске из производства или ремонта и периодической поверке - в процессе эксплуатации.

Перечень измерительных каналов комплекса "ЭЛЕСИ" приведен в эксплуатационной документации на конкретный комплекс "ЭЛЕСИ".

Комплекс "ЭЛЕСИ" подвергают покомпонентной поверке. Первичные измерительные преобразователи, являющиеся компонентами измерительных каналов комплекса "ЭЛЕСИ", представленного на поверку, должны быть предварительно поверены в соответствии с требованиями нормативных (технических) документов, регламентирующих их поверку. Допускается замена ПИП на однотипные поверенные ПИП. При замене компонента ИК измерительно-вычислительного комплекса должна быть проведена внеочередная поверка ИК.

Допускается проведение поверки одних ИК комплекса "ЭЛЕСИ" при одновременном функционировании других его ИК, при условии обеспечения безопасных условий работы поверителей и нормального функционирования неповеряемой части комплекса "ЭЛЕСИ".

Рекомендуемый межповерочный интервал - 2 года.

В процессе эксплуатации межповерочный интервал может быть изменен по согласованию с органами Федерального агентства по техническому регулированию и метрологии.

В тексте приняты следующие сокращения:

АРМ - автоматизированное рабочее место;

ИВК - измерительно-вычислительный комплекс;

ИК - измерительный канал;

MX - метрологические характеристики;

ПИП - первичный измерительный преобразователь;

ПЛК - программируемый логический контроллер;

ПО - программное обеспечение;

СОЕВ - система обеспечения единого времени;

ТС - термометр сопротивления;

ФВ - физическая величина;

иТС (SU) - координированное время государственного первичного эталона Российской Федерации.

ГОСТ Р 52322-2005 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2"

ГОСТ Р 52425-2005 " Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии"

ПР 50.2.012-94 "ГСП. Порядок аттестации поверителей средств измерений.

МИ 2439-97 "ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля"

При проведении поверки комплекса "ЭЛЕСИ" выполняют операции, указанные в таблице 1.

Таблица 1

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведен в таблице 2.

• 3.2 Средства поверки должны иметь действующие свидетельства о поверке или поверительные клейма.

Таблица 2

Примечания

• 1 В таблице приняты следующие обозначения:

погрешность, %;

измеряемой величины; S - значение диапазона воспроизведений/измерений.

• 2 При проведении поверки допускается замена указанных средств измерений аналогичными, обеспечивающими требуемую точность измерений

Поверка комплекса "ЭЛЕСИ" должна выполняться специалистами, аттестованными в качестве поверителей средств измерений электрических величин в соответствии с ПР 50.2.012, аттестованными для работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей) и освоившими работу с комплексом "ЭЛЕСИ".

При проведении поверки следует соблюдать требования безопасности, установленные в следующих документах:

ГОСТ Р МЭК 60950-2002 "Безопасность оборудования информационных технологий"

"Правила устройств электроустановок", раздел I, III, IV

"Правила технической эксплуатации электроустановок потребителей"

ПОТ РМ - 016 - 2001, РД 153-34.0-03.150-00 "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок"

СНиП 3.05.07-85 "Системы автоматизации"

ПБ 08-624-03 "Правила безопасности в нефтяной и газовой промышленности"

ПБ 09-540-03 "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств"

ПБ 09-560-03 "Правила промышленной безопасности нефтебаз и складов нефтепродуктов"

ПБ 09-563-03 "Правила промышленной безопасности для нефтеперерабатывающих производств"

Поверку комплекса "ЭЛЕСИ" проводят при нормальных условиях;

• - температуре окружающего воздуха

  от 15 до 25 °C;

  от 30 до 60 %;

  от 84 до 107 кПа;

  от 49 до 51 Гц.

• - относительной влажности окружающего воздуха

• - атмосферном давлении

• - напряжении питания (187-242) В переменного тока частотой

• 7.1 На поверку комплекса "ЭЛЕСИ" представляют следующие документы:

• - "Комплекс автоматики и телемеханики "ЭЛЕСИ". Руководство по эксплуатации";

• - "Комплекс автоматики и телемеханики "ЭЛЕСИ". Паспорт";

• - "Комплекс автоматики и телемеханики "ЭЛЕСИ". Руководство оператора";

• - свидетельства о поверке первичных измерительных преобразователей, входящих в состав ИК комплекса "ЭЛЕСИ";

• - свидетельство о предыдущей поверке комплекса "ЭЛЕСИ" (при вьшолнении периодической поверки);

• - эксплуатационную документацию на компоненты комплекса "ЭЛЕСИ".

• 7.2 Непосредственно перед проведением поверки выполняют следующие действия:

• 1 Подготавливают средства поверки к работе в соответствии с их эксплуатационной документацией.

• 2 Осуществляют соединения компонентов ИК комплекса "ЭЛЕСИ" и средств поверки в соответствии с приложением А и таблицами 4 и 5.

• 3 Включают щиты комплекса "ЭЛЕСИ", АРМ оператора и серверы ввода/вывода.

При рассмотрении документации необходимо провести операции по её проверке в соответствии с таблицей 3.

Таблица 3

• 8.2.1 Производят осмотр мест установки компонентов комплекса "ЭЛЕСИ". Устанавливают соответствие состава технических средств комплекса "ЭЛЕСИ" комплектности, приведенной в паспорте.

• 8.2.2 Проверяют отсутствие механических повреждений компонентов измерительных каналов комплекса "ЭЛЕСИ".

8.2.3 К дальнейшей поверке не допускаются комплексы "ЭЛЕСИ", у которых обнаружен хотя бы один из перечисленных ниже недостатков:

- несоответствие состава технических средств и внешнего вида комплекса "ЭЛЕСИ" требованиям паспорта;

• - наличие механических повреждений, загрязнений, обрывов и нарушения изоляции проводников кабелей и жгутов, влияющих на функционирование комплекса "ЭЛЕСИ";

• - непрочность крепления разъемов и других элементов, присутствие следов коррозии.

Примечание - При оперативном устранении пользователем комплекса "ЭЛЕСИ" недостатков, замеченных при визуальном осмотре, поверка продолжается по следующим операциям.

• 8.3.1 Проверку требований безопасности проводят для каждого из щитов (щиты приборные, управления, коммуникационные и силовые) комплексов "ЭЛЕСИ".

• 8.3.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят по ГОСТ 12997 мегаомметром с напряжением 500 В и погрешностью не более ±5 %. Сопротивление изоляции измеряют между цепью питания и корпусом щитов комплекса "ЭЛЕСИ".

Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания средства измерений практически установятся.

Результаты проверки считаются удовлетворительными, если измеренные значения сопротивления изоляции равны или превышают 20 МОм.

• 8.3.3 Проверка сопротивления защитного заземления

Сопротивление защитного заземления следует измерять при помощи миллиомметра с погрешностью не более ±1 % в соответствии с таблицей 4.

Таблица 4

Результаты проверки считаются удовлетворительными, если измеренное значение сопротивления защитного заземления не превышает 0,05 Ом.

• 8.4.1 В ходе выполнения данной проверки производят обследование климатических условий в помещениях, где размещены компоненты комплекса "ЭЛЕСИ", а также обследование параметров сети их питания.

• 8.4.2 Фактические условия эксплуатации каждого компонента комплекса "ЭЛЕСИ", определенные при выполнении данной проверки, должны удовлетворять рабочим условиям применения, регламентированным в эксплуатационной документации на компоненты комплекса "ЭЛЕСИ".

• 8.5.1 Опробование измерительных каналов комплекса "ЭЛЕСИ" осуществляют поэлементно.

• 8.5.2 Опробование первичных измерительных преобразователей

Проверяют наличие свидетельств о поверке (поверительных клейм) на ПИП, входящие в состав ИК комплекса "ЭЛЕСИ".

• 8.5.3 Опробование ИК ИВК

Проверку функционирования ИК ИВК выполняют в режиме имитации выходных сигналов первичных измерительных преобразователей:

• - непрерывные сигналы тока (по ГОСТ 26.010 и ГОСТ 26.011) - от 4 до 20 мА;

• - импульсные периодические сигналы с частотой следования - до 10000 Гц;

• - сигналы с термометров сопротивления с номинальными статическими характеристиками по ГОСТ Р 8.625;

• - цифровой код.

На компьютере АРМ оператора загружают программное обеспечение комплекса "ЭЛЕСИ". При успегпной загрузке на мониторе АРМ оператора должно отобразиться главное меню программы. Собирают рабочее место в соответствии со схемами, приведенными на рисунках А. 1 и А.2 приложения А. Перечень групп ИК ИВК, входящих в состав комплекса "ЭЛЕСИ", приведен в таблице Б.1 приложения Б.

Последовательно осуществляют подключение имитатора сигналов (калибратор СА-100 или магазин сопротивлений Р4831) к i-му ИК ИВК в соответствии с перечнем, приведенным в эксплуатационной документации на конкретный комплекс "ЭЛЕСИ". Изменяя при помощи имитатора значения сигнала на входе ИК ИВК, контролируют изменение значения измеряемой ФВ на мониторе АРМ оператора для каждого работающего измерительного канала комплекса "ЭЛЕСИ". Диапазоны измерений физических величин приведены в эксплуатационной документации на конкретный комплекс "ЭЛЕСИ".

Опробование ИК комплекса "ЭЛЕСИ" считается успешным, если для всех ИК, перечень которых приведен в эксплуатационной документации на конкретный комплекс "ЭЛЕСИ", при изменении токовых, импульсных сигналов, сигналов с термометров сопротивления на экране монитора АРМ оператора значения измеряемых физических величин изменяются в диапазонах, приведенных в таблице В.1 приложения В.

• 8.6.1 Проверку защиты комплекса "ЭЛЕСИ" от несанкционированного доступа проводят на физическом и программном уровнях.

• 8.6.2 На физическом уровне проверяют:

• - наличие замков на дверях щитов, входящих в состав комплекса "ЭЛЕСИ";

• - срабатывание сигнализации при несанкционированном открытии дверей щитов.

Для проверки функционирования сигнализации закрывают дверцу и фиксируют отсутствие сигнала о вскрытии щита. Открывают дверцу щита и проверяют вьщачу соответствующего сигнала по каналу связи и отображение сигнала сигнализации на мониторе АРМ оператора.

Результаты проверки считаются удовлетворительными, если на дверях щитов имеются замки и срабатывает сигнализация при несанкционированном открытии дверей щитов.

• 8.6.3 На программном уровне проверку защиты комплекса "ЭЛЕСИ" от несанкционированного доступа проводят проверкой регистрации пользователей "Администратор", "Оператор", "Гость" и т.д.:

  • 8.6.3.1 Данную проверку используют для определения наличия защиты паролем входа в режимы, необходимые при ремонте, настройке или замене компонентов комплекса "ЭЛЕСИ", параметров просмотра текущих и архивных значений результатов измерений.

  • 8.6.3.2 На АРМ оператора выполняют попытку регистрации под именем "Оператор" с правильным паролем, а затем с неправильным. Для этого в "Окне доступа" (рисунок 1) последовательно вводят имена пользователей: "Администратор", "Оператор", "Гость" и соответствующий им пароли. Завершение ввода осуществляют нажатием на кнопку "Ввод".

  • 8.6.3.3 При вводе верного пароля и нажатии кнопки "ОК" в окне "Регистрация!" (рисунок 2) должен произойти запуск программы и доступ к соответствующим режимам работы и параметрам ПО комплекса "ЭЛЕСИ".



Оператор

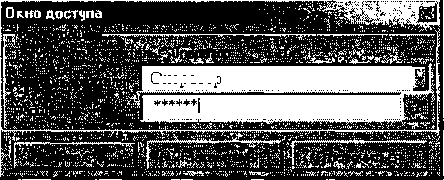

Рисунок 1 - Окно доступа пользователя "Оператор"

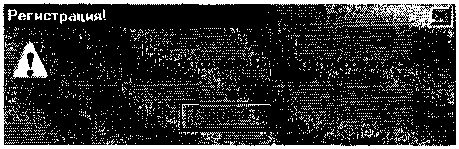

Рисунок 2 - Окно с сообщением о результатах регистрации

• 8.6.3.4 При вводе неверного пароля и нажатии кнопки "Ввод" в окне доступа (рисунок 1) должно появиться окно с сообщением о вводе неверного пароля (рисунок 3).



i

Рисунок 3 - Окно с сообщением об ошибке

• 8.6.4 Результаты проверки считаются удовлетворительными, если при неправильном пароле вход невозможен, а при правильном - возможен. При этом в журнале событий ПО комплекса "ЭЛЕСИ" должно появиться сообгцение о регистрации пользователя с указанием даты и времени.

• 8.7.1 СОЕВ комплекса "ЭЛЕСИ" включает в себя:

• 1) компоненты среднего и верхнего уровней комплекса "ЭЛЕСИ";

• - контроллеры ЭЛСИ-ТМ и/или PLC Modicon;

• - серверы ввода/вывода, АРМ оператора;

• 2) приемники сигналов спутниковой радионавигационной системы GPS "Trimble Resolution Т" (GPS-приемники).

При отсутствии в составе комплекса "ЭЛЕСИ" GPS-приемников измерение и синхронизация времени в СОЕВ осуществляются с помощью серверов NTP stratum 1 и stratum? (реализованных на базе Государственного первичного эталона времени и частоты) по протоколу NTP v3, v4.

• 8.7.2 Экспериментальную проверку требований к СОЕВ (привязка СОЕВ к UTC (SU)), в состав которой входят GPS-приемники, компоненты среднего и верхнего уровней комплекса "ЭЛЕСИ", не проводят. Для подтверждения технических характеристик GPS-приемника проверяют наличие сертификата соответствия.

• 8.7.3 Проверку погрешности привязки СОЕВ к UTC (SU) при измерении и синхронизации времени с помощью серверов NTP выполняют для каждого контроллера ЭЛСИ-ТМ и/или PLC Modicon, входящего в состав комплекса "ЭЛЕСИ" после работы ПЛК не менее суток (ПЛК должен выйти на стабильный режим работы с сервером NTP). На АРМ оператора необходимо выполнить следующие действия:

• 1) получить удаленный доступ к ПЛК с помощью команды telnet "IP-адрес контроллера" (перечень IP-адресов ПЛК приведен в паспорте на комплекс "ЭЛЕСИ");

• 2) в строке test.elesy.com login: набрать root и нажать [Enter]-,

• 3) в строке Pass-word нажать [Enter]-,

• 4) выполнить запрос к серверу NTP о передаче значения текущего времени с помощью команды " nlpdate -q <IP-адрес сервера NTP>"-,

• 5) зафиксировать значение смещения часов, мс (параметр "clock offset'] на мониторе АРМ оператора. Повторить пункт 3) 10 раз. Результаты занести в таблицу 5.

Таблица 5

За значение погрешности привязки СОЕВ к UTC(SU) принимают значение параметра " clock offset".

• 8.7.4 Результаты проверки положительные, если СОЕВ обеспечивает привязку к шкале координированного времени государственного первичного эталона Российской Федерации иТС (SU) с погрешностью не более 10 мс.

• 8.8.1 Метрологические характеристики измерительных каналов комплекса "ЭЛЕСИ" определяют расчетно-экспериментальным способом (согласно МИ 2439).

• 8.8.2 Метрологические характеристики первичных измерительных преобразователей принимают равными паспортному значению. Значения основной погрешности счетчиков электрической энергии (согласно ГОСТ Р 52322 и ГОСТ Р 52425) определяют в зависимости от значений первичного и вторичного тока по таблице 6. Значения погрешностей первичных измерительных преобразователей заносят в таблицу Г. 1 приложения Г.

Таблица

счетчиков

Примечание - 1„ и 1„акс - номинальный и максимальный ток, А; Г - базовый ток (номинальный ток для счетчиков реактивной электрической энергии с непосредственным включением), А

Значения погрешностей первичных измерительных преобразователей не должны превышать значений, приведенных в таблице В. 1 приложения В.

• 8.8.3 Погрешность измерительных каналов ИВК

  • 8.8.3.1 Метрологические характеристики измерительных каналов ИВК определяются экспериментально и приведены в таблице Б.1 приложения Б.

  • 8.8.3.2 Определение приведенной погрешности преобразования тока в значение измеряемой физической величины ИК ИВК групп №[1-16] (таблица Б.1 приложения Б) проводят в следуюшей последовательности;

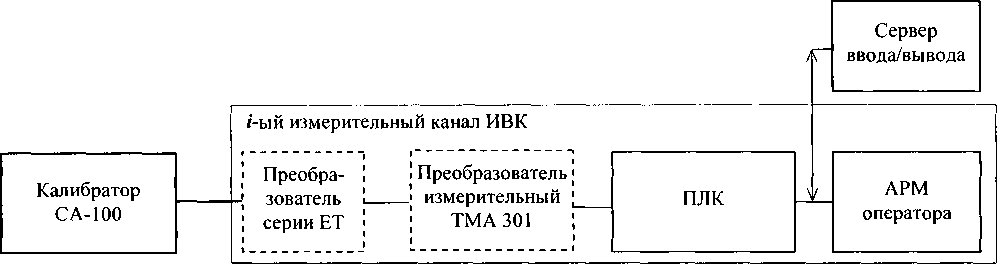

• 1 Последовательно подключают калибратор СА-100 ко входу каждого ИК ИВК согласно рисунку А. 1 приложения А и перечню измерительных каналов, приведенному в эксплуатационной документации.

• 2 Назначают не менее пяти проверяемых точек (если нулевое значение измеряемой ФВ расположено в середине диапазона измерений ИК комплекса "ЭЛЕСИ", то согласно МИ 2440 число проверяемых точек принимают равным 11), распределенных равномерно в пределах диапазона измерений физической величины.

• 3 При помощи калибратора СА-100 подают на вход проверяемого ИК ИВК значения тока, соответствующие проверяемым точкам Aja,,, диапазона измерений ФВ. Расчет задаваемого калибратором СА-100 значения тока      мА, подаваемого на вход

измерительного канала ИВК, проводят по формуле (1)

п .(TV         ч

т _ сигиача У sadi_______т / ■ д

зад1 ~                                    ’

где Dcuгнaлa - разница мсжду верхним и нижним пределами диапазона измерений (4-20) мА, равная 16 мА;

-значение в z-ой точке (1=1,..,п) задаваемой ФВ, в единицах измерений ФВ;

- нижний предел диапазона измерений ФВ ИК комплекса "ЭЛЕСИ";

Офв - диапазон измерений ФВ ИК комплекса "ЭЛЕСИ", в единицах измерений ФВ.

4 Производят регистрацию результатов измерений () на мониторе АРМ оператора.

5 Рассчитывают значение приведенной погрешности ПК ИВК , % по формуле (2)

N -N

^ФВ

где          - значение в /-ой точке (1=1,..,п) задаваемой ФВ, в единицах измерений

ФВ;

“ измерененное значение в z-ой точке (1=1,..,п) ФВ, в единицах измерений ФВ

Офв - диапазон измерений ФВ ИК комплекса "ЭЛЕСИ", в единицах измерений ФВ.

Рассчитанные по формуле (2) значения приведенной погрешности ИК ИВК заносят в протокол поверки. Рекомендуемая форма для ИК ИВК групп № [1-16] приведена в таблице 7.

Таблица 7

Максимальное значение приведенной погрешности ПК ИВК заносят в таблицу Г. 1 приложения Г.

• 8.8.3.3 При использовании первичных измерительных преобразователей с цифровым выходом, имеющих стандартный интерфейс RS-485 и включенных в Государственный реестр средств измерений, погрешность ИК ИВК групп № [17-18] принимают равной нулю.

ИФУГ.421457.001МП

• 8.8.3.4 Определение приведенной погрешности преобразования импульсного периодического сигнала в значение измеряемой физической величины ИК ИВК группы № 19 (таблица Б.1 приложения Б) проводят в следующей последовательности:

• 1 Последовательно подключают калибратор СА-100 ко входу каждого ИК ИВК согласно рисунку А. 1 приложения А и перечню измерительных каналов, приведенному в эксплуатационной документации.

• 2 Назначают не менее пяти проверяемых точек (если нулевое значение измеряемой ФВ расположено в середине диапазона измерений ИК комплекса "ЭЛЕСИ", то согласно МИ 2440 число проверяемых точек принимают равным 11), распределенных равномерно в пределах диапазона измерений физической величины.

• 3 При помощи калибратора СА-100 последовательно подают на вход проверяемого ИК

ИВК количество импульсов      соответствующее проверяемым точкам А^^^, диапазона

измерений ФВ ИК комплекса "ЭЛЕСИ". Количество импульсов для значений ФВ определяют по технической документации на первичные измерительные преобразователи, имеющие импульсный периодический выходной сигнал.

• 4 Производят регистрацию результатов измерений ( А„^„,) на мониторе АРМ оператора.

5 Рассчитывают значение приведенной погрешности ИК ИВК , % по формуле (2).

Рассчитанные по формуле (2) значения приведенной погрешности ИК ИВК заносят в протокол поверки. Рекомендуемая форма для ИК ИВК группы № 19 приведена в таблице 8.

Таблица 8

Максимальное значение приведенной погрешности ИК ИВК заносят в таблицу Г. 1 приложения Г.

8.8.3.5 Определение приведенной погрешности преобразования сигнала с термометра сопротивления в значение измеряемой физической величины ИК ИВК групп № [20-28] (таблица Б.1 приложения Б) проводят в следующей последовательности;

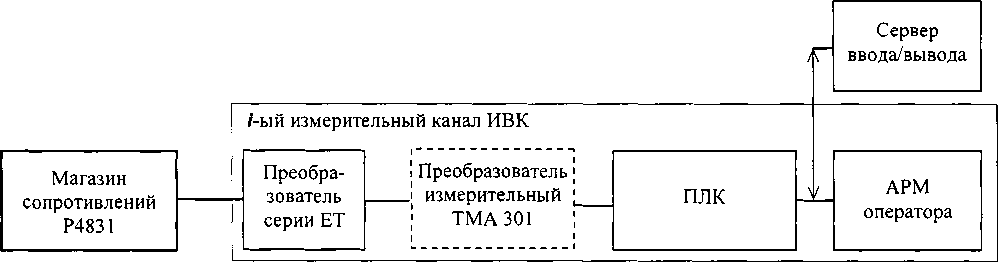

• 1 Последовательно подключают магазин сопротивлений Р4831 ко входу каждого ИК ИВК согласно рисунку А.2 приложения А и перечню измерительных каналов, приведенному в эксплуатационной документации.

• 2 Назначают не менее пяти проверяемых точек (если нулевое значение измеряемой ФВ расположено в середине диапазона измерений ИК комплекса "ЭЛЕСИ", то согласно МИ 2440 число проверяемых точек принимают равным 11).

• 3 При помощи магазина сопротивлений Р4831 последовательно подают на вход

проверяемого ИК ИВК значения сопротивлений , соответствующие проверяемым точкам диапазона измерений ИК температуры комплекса "ЭЛЕСИ". Определение , для значений температур       выполняют для соответствующего типа термометра

сопротивления по ГОСТ Р 8.625.

• 4 Производят регистрацию результатов измерений температуры () на мониторе АРМ оператора.

• 5 Рассчитывают значение приведенной погрешности ИК ИВК , % по формуле (2).

Рассчитанные по формуле (2) значения приведенной погрешности ИК ИВК заносят в протокол поверки. Рекомендуемая форма для ИК ИВК групп № [20-28] приведена в таблице 9.

Примечания

• 1 Определение значения Кзадь рассмотрено для примера измерений температуры в диапазоне от минус 50 до 50 °C с применением термометра сопротивления взрывозащищенного ТСМУ 014 (медный)

• 2 Температурный коэффициент а = 0,00428 °С ', значение сопротивления ТС при 0 °C (Rq) 100 Ом (определяют из технической документации на ТС)

Максимальное значение приведенной погрешности ИК ИВК заносят в таблицу Г. 1 приложения Г.

8.8.3.6 Результаты поверки считают удовлетворительными, если значения приведенной погрешности ИК ИВК комплекса "ЭЛЕСИ" не превышают значений, приведенных для соответствующих групп ИК в таблице Б.1 приложения Б.

• 8.8.4 Методика расчета метрологических характеристик ИК комплекса "ЭЛЕСИ"

  • 8.8.4.1 Расчет MX измерительных каналов комплекса "ЭЛЕСИ" выполняют при первичной поверке при выпуске из производства в соответствии с 8.8.4.2-8.8.4.4. При первичной поверке после ремонта и периодической поверке ИК признают пригодным к применению, если погрешности ПИП и ИК ИВК не превышают значений, нормированных в описании типа комплексов "ЭЛЕСИ". Значение погрешности ИК комплексов "ЭЛЕСИ" принимают равным значению, нормированному в описании типа СИ для соответствующей группы ИК ИВК и заносят в таблицу Г.1 приложения Г.

  • 8.8.4.2 Определение приведенной погрешности измерительного канала комплекса "ЭЛЕСИ"

    • 8.8.4.2.1 Оценку границы относительной погрешности ИК        (согласно РМГ 62)

вычисляют в соответствии с составом измерительного канала комплекса "ЭЛЕСИ" по формуле (3)

^ИК ~      лип + ^ИВК ’

где К=1,1 - для оценки погрешности измерений наиболее важных параметров (группы ИК комплекса "ЭЛЕСИ", приведенные в таблице В. 1 приложения В, группы [1-7], 13, [27-28]);

К=1 - для оценки погрешности измерений параметров, не относящихся к наиболее важным (группы ИК комплекса "ЭЛЕСИ", приведенные в таблице В.1 приложения В, группы № [8-12], [14-26], [29-30]);

^пип ~~ относительная погрешность первичных измерительных преобразователей, %;

“ относительная погрешность ИК ИВК, %.

• 8.8.4.2.2 Переводят погрешность j-ro компонента ИК комплекса "ЭЛЕСИ" в относительную форму для случая ее представления в абсолютной или приведенной формах по формуле (4)

  (4)

9

ИОМ

где S! - погрешность j-ro компонента ИК комплекса "ЭЛЕСИ"

-предел допускаемой абсолютной погрешности j-ro компонента ИК комплекса "ЭЛЕСИ";

Yj - предел допускаемой приведенной погрешности, нормированной от разности пределов измерений j-ro компонента ИК комплекса "ЭЛЕСИ";

Хв, Хн - верхний и нижний пределы измерений j-ro компонента ИК комплекса "ЭЛЕСИ" (в тех же единицах, что и

~ номинальное значение измеряемого параметра ФВ, для которого рассчитывают погрешность измерений.

Примечание - Если приведенная погрешность нормирована для верхнего предела измерений, то 20^=0.

• 8.8.4.2.3 Переводят относительную погрешность ИК комплекса "ЭЛЕСИ"      в

приведенную форму у(для ИК, погрешность которых нормирована в приведенной форме) по формуле (5)

(5)

где        - приведенная погрешность ИК комплекса "ЭЛЕСИ", %;

5^,^ - относительная погрешность ИК комплекса "ЭЛЕСИ", %;

“ номинальное значение измеряемого параметра ИК комплекса "ЭЛЕСИ", для которого рассчитывают погрешность измерений;

Jfg,    - верхний и нижний пределы измерений ИК (в тех же единицах, что и

• 8.8.4.3 Определение абсолютной погрешности измерительного канала комплекса "ЭЛЕСИ"

Переводят относительную погрешность ИК комплекса "ЭЛЕСИ" в абсолютную форму Д^,^^,eд. ФВ (для ИК комплекса "ЭЛЕСИ", погрешность которых нормирована в абсолютной форме) по формуле (6)

(6)

где        - относительная погрешность ИК комплекса "ЭЛЕСИ", %;

- номинальное значение измеряемого параметра ИК комплекса "ЭЛЕСИ", для которого рассчитывают погрешность измерений.

• 8.8.4.4 Рассчитанное (фактическое) значение погрешности ИК комплекса "ЭЛЕСИ" заносят в таблицу Г.1 приложения Г.

Результаты поверки положительные, если значения погрешности ИК комплекса "ЭЛЕСИ" не превышают значений, приведенных для соответствуюгцих групп ИК в таблице В.1 приложения В.

• 9.1 При положительных результатах поверки комплекса "ЭЛЕСИ" (первичной при выпуске из производства или ремонта и периодической) оформляют свидетельство о поверке в соответствии с Правилами по метрологии ПР 50.2.006-94 (по форме приложения 1а). Состав и метрологические характеристики измерительных каналов комплекса "ЭЛЕСИ" приводят в Приложении к Свидетельству о поверке.

Образец оформления свидетельства о поверке комплекса "ЭЛЕСИ" приведён в приложении Г.

Примечание - Каждая страница Приложения к Свидетельству о поверке должна быть заверена подписью поверителя и оттиском поверительного клейма.

• 9.2 При положительных результатах первичной поверки (после ремонта или замены компонентов комплекса "ЭЛЕСИ" на однотипные поверенные, а также после ввода новых или исключения действующих измерительных каналов), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке комплекса "ЭЛЕСИ" при сохранении без изменений даты очередной поверки.

• 9.3 Отрицательные результаты поверки оформляются в соответствии с ПР 50.2.006-94. Измерительные каналы комплекса "ЭЛЕСИ", прошедшие поверку с отрицательным результатом, не допускаются к использованию.

(обязательно)

Рисунок АЛ - Схема соединения средств измерений для проверки метрологических характеристик групп ИК ИВК № [1-16,19]

Рисунок А.2 - Схема соединения средств измерений для проверки метрологических характеристик групп ИК ИВК № [20-28], применяемых для измерений сигналов с термометров сопротивления

Таблица Б.1

Таблица Б.1

Примечание - Сигнал ТС - сигнал с термометров сопротивления с номинальными статическими характеристиками по ГОСТ Р 8.625; ЦК - цифровой код

(обязательное)

B.l

В.1

1

ИКИВК№ [1-16]

ИК ИВК№ [1-16]

ИК ИВК№ [1-16]

Уровнемеры бесконтактные микроволновые VEGAPULS 61

Уровнемеры контактные микроволновые VEGAFLEX 65

Уровнемеры контактные микроволновые VEGAFLEX 66

ИК ИВК № [1-16]

ИК ИВК № [1-16]

ИК ИВК№ [1-16]

Уровнемеры бесконтактные микроволновые VEGAPULS 62

Уровнемеры бесконтактные микроволновые VEGAPULS 65

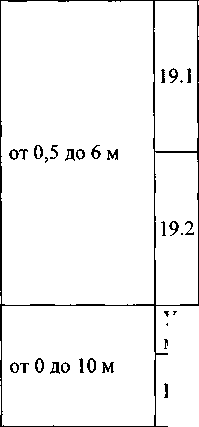

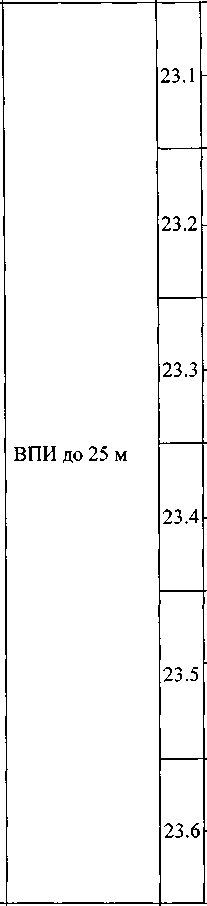

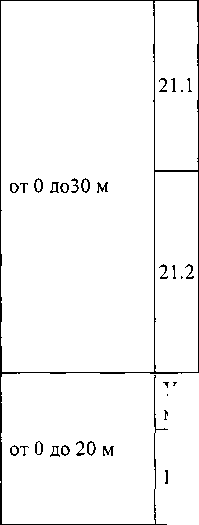

Таблица ВЛ

ИК уровня

ИК уровня

ИК уровня

ИК уровня

Наименование измерительног о канала комплекса "ЭЛЕСИ"

ИК ИВК № [1-16]

ИК ИВК № [1-16]

ИК ИВК№ [1-16]

ИК ИВК№ [1-16]

ИК ИВК № [1-16]

ИК ИВК№ [1-16]

Преобразователи магнитные поплавковые ПМП

Преобразователи магнитные поплавковые ПМП

Преобразователи магнитные поплавковые ПМП

Преобразователи магнитные поплавковые ПМП

Преобразователи магнитные поплавковые ПМП

Преобразователи магнитные поплавковые ПМП

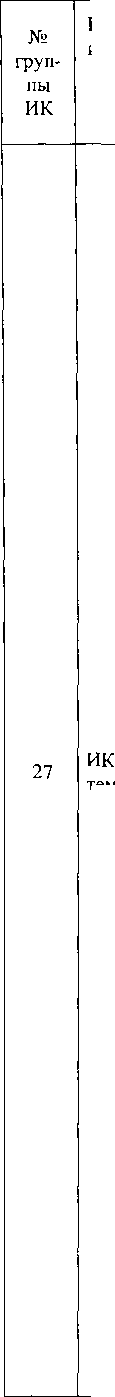

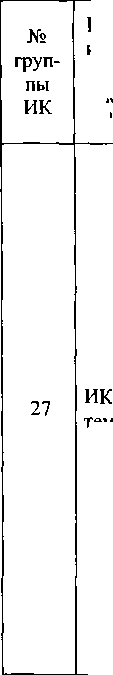

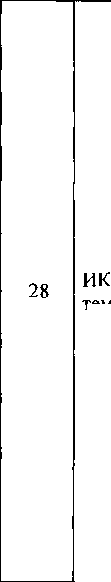

Таблица B.l

Наименование измерительног о канала комплекса "ЭЛЕСИ"

от минус 50 до

150 °C

ИК ИВК № [20-28]

ИК ИВК № [20-28]

ИК ИВК № [20-28]

ИК ИВК № [20-28]

ИК ИВК № [20-28]

ИК ИВК № [20-28]

ИК ИВК № [1-16]

Т ермопреобразователи сопротивления взрывозащищенные тему 014, тему 015, тепу 014, тепу 015

Т ермопреобразователи сопротивления взрывозащищенные тему 014, тему 015, тепу 014, тепу 015

Т ермопреобразователи сопротивления ТСМ-9204

50М (а=0,00428°С'')

Т ермопреобразователи сопротивления ТеП-9204

ЮОП (а=0,00391°е~‘)

Т ермопреобразователи сопротивления ТеП-9204

50П (а=0,00391°е'')

Термопреобразователи сопротивления ТеМ-9204

50М (а=0,00428°е'')

Термопреобразователи сопротивления ТеП-9204 ЮОП (а=0,00391°е' 2)

Термопреобразователи сопротивления ТеП-9204 50П (а=0,00391°е' 2)

Таблица В.1

от минус 200 до 600 °C

от минус 50 до

150 °е

Таблица В.1

Примечания

• 1 В таблице приняты следующие обозначения; А - абсолютная погрешность, единица физической величины; 5 -относительная погрешность, %; НКПР - нижний концентрационный предел распространения пламени; ВПИ - верхний предел измерений; для счетчиков электрической энергии; КТ - класс точности; U - напряжение; 1„ и 1макс - номинальный и максимальный ток. А; Ig - базовый ток (номинальный для счетчиков электрической энергии с непосредственным включением), А.

• 2 * - для ИК комплекса "ЭЛЕСИ" нормирована основная погрешность. Дополнительная погрешность определяется условиями эксплуатации первичных измерительных преобразователей комплекса "ЭЛЕСИ"

(рекомендуемое) наименование органа ГМС, ГНМЦ, юридического лица

СВИДЕТЕЛЬСТВО О ПОВЕРКЕ

N

Действительно до

«     »                 200 г.

Средство измерений Комплекс автоматики и телемеханики «ЭЛЕСИ»

в составе, регламентированном приложением к свидетельству на

серия и номер клейма предыдущей поверки (если такие серия и номер имеются)

заводской номер (номера)

принадлежащее ЗАО «ЭлеСи», ИНН

поверено в соответствии с документом «Комплексы автоматики и телемеханики «ЭЛЕСИ». Методика поверки»

наименование и номер документа на методику поверки

с применением эталонов:_______________________________________________________

наименование, заводской номер, разряд, класс или погрешность

при следующих значениях влияющих факторов:_______________________________

приводят перечень влияющих факторов.

нормированных в документе на методику поверки, с указанием их значений

И на основании результатов первичной (периодической) поверки признано пригодным к применению.

Поверителъное клеймо

Приложение к свидетельству о поверке №

Г.1-

комплекса автоматики и телемеханики "ЭЛЕСИ"

Лист регистрации изменений

34
