УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Источники питания постоянного тока программируемые двунаправленные EA-PSB

Методика поверки

ИЦРМ-МП-111-20

г. Москва

2020 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на источники питания постоянного тока программируемые двунаправленные EA-PSB (далее - источники) и устанавливает методику их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять источники до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять источники в процессе эксплуатации и/или хранения.

  • 1.4 Допускается проведение поверки меньшего числа измеряемых величин, а именно напряжения постоянного тока (в режиме источника питания постоянного тока), силы постоянного тока (в режиме источника питания постоянного тока), электрической мощности (в режиме источника питания постоянного тока), напряжения постоянного тока (в режиме электронной нагрузки), силы постоянного тока (в режиме электронной нагрузки), электрической мощности (в режиме электронной нагрузки) в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 1.5 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 2 года.

  • 1.6 Основные метрологические характеристики источников приведены в таблицах 1-4.

Таблица 1 - Метрологические характеристики источников в режиме источника питания постоянного тока

Серия

Модификация

Номинальные значения

Диапазон воспроизведений

Уровень пульсаций напряжения, мВ (амп/скз)*, не более

напряжения постоянного тока, В

силы постоянного тока,

А

электрической мощности, кВт

напряжения постоянного тока, В

силы постоянного тока, А

электрической мощности, кВт

EA-PSB 10000

EA-PSB 10060-1000 4U

60

1000

30

от 0,1 до 60

от 0.001 до 1000

от 1 до 30

480/37

EA-PSB 10080-1000 4U

80

1000

30

от 0,1 до 80

от 0,001 до 1000

от 1 до 30

480/37

EA-PSB 10200-420 4U

200

420

30

от 0,1 до 200

от 0,001 до 420

от 1 до 30

450/60

EA-PSB 10360-240 4U

360

240

30

от 0,1 до 360

от 0,001 до 240

от 1 до 30

480/83

EA-PSB 10500-180 4U

500

180

30

от 0,1 до 500

от 0,001 до 180

от 1 до 30

525/105

EA-PSB 10750-120 4U

750

120

30

от 0,1 до 750

от 0,001 до 120

от 1 до 30

1200/300

EA-PSB 11000-80 4U

1000

80

30

от 0,1 до 1000

от 0,001 до 80

от 1 до 30

2400/450

EA-PSB 9000

EA-PSB 9060-120 3U

60

120

5

от 0,1 до 60

от 0,001 до 120

от 0,2 до 5

200/16

EA-PSB 9080-120 3U

80

120

5

от 0,1 до 80

от 0,001 до 120

от 0,2 до 5

200/16

EA-PSB 9200-70 3U

200

70

5

от 0,1 до 200

от 0,001 до 70

от 0,2 до 5

300/40

EA-PSB 9360-40 3U

360

40

5

от 0,1 до 360

от 0,001 до 40

от 0,2 до 5

320/55

EA-PSB 9500-30 3U

500

30

5

от 0,1 до 500

от 0,001 до 30

от 0,2 до 5

350/70

EA-PSB 9750-20 3U

750

20

5

от 0,1 до 750

от 0,001 до 20

от 0,2 до 5

800/200

EA-PSB 9060-240 3U

60

240

10

от 0,1 до 60

от 0,001 до 240

от 0,3 до 10

320/25

EA-PSB 9080-240 3U

80

240

10

от 0,1 до 80

от 0,001 до 240

от 0,3 до 10

320/25

EA-PSB 9200-140 3U

200

140

10

от 0,1 до 200

от 0,001 до 140

от 0,3 до 10

300/40

EA-PSB 9360-80 3U

360

80

10

от 0,1 до 360

от 0,001 до 80

от 0,3 до 10

320/55

EA-PSB 9500-60 3U

500

60

10

от 0,1 до 500

от 0,001 до 60

от 0,3 до 10

350/70

EA-PSB 9750-40 3U

750

40

10

от 0,1 до 750

от 0,001 до 40

от 0,3 до 10

800/200

EA-PSB 9060-360 3U

60

360

15

от 0,1 до 60

от 0,001 до 360

от 0,5 до 15

320/25

EA-PSB 9080-360 3U

80

360

15

от 0,1 до 80

от 0,001 до 360

от 0,5 до 15

320/25

EA-PSB 9200-210 3U

200

210

15

от 0,1 до 200

от 0,001 до 210

от 0,5 до 15

300/40

EA-PSB 9360-120 3U

360

120

15

от 0,1 до 360

от 0,001 до 120

от 0,5 до 15

320/55

EA-PSB 9500-90 3D

500

90

15

от 0,1 до 500

от 0,001 до 90

от 0,5 до 15

350/70

EA-PSB 9750-60 3U

750

60

15

от 0,1 до 750

от 0,001 до 60

от 0,5 до 15

800/200

EA-PSB 91000-40 3U

1000

40

15

от 0,1 до 1000

от 0,001 до 40

от 0,5 до 15

1600/350

Продолжение таблицы 1

Серия

Модификация

Номинальные значения

Диапазон воспроизведений

Уровень пульсаций напряжения, мВ (амп/екз)*, не более

напряжения постоянного тока, В

силы постоянного тока,

А

электрической мощности, кВт

напряжения постоянного тока, В

силы постоянного тока, А

электрической мощности, кВт

EA-PSB 9000

EA-PSB 9060-120 3U**

60

120

2,5

от 0,1 до 60

от 0,001 до 120

от 0,1 до 2,5

200/16

EA-PSB 9080-120 3U**

80

120

2,5

от 0,1 до 80

от 0,001 до 120

от 0,1 до 2,5

200/16

EA-PSB 9200-70 3U**

200

70

2,5

от 0,1 до 200

от 0,001 до 70

от 0,1 до 2,5

300/40

EA-PSB 9360-40 3U**

360

40

2,5

от 0,1 до 360

от 0,001 до 40

от 0,1 до 2,5

320/55

EA-PSB 9500-30 3U**

500

30

2,5

от 0,1 до 500

от 0,001 до 30

от 0,1 до 2,5

350/70

EA-PSB 9750-20 3U**

750

20

2,5

от 0,1 до 750

от 0,001 до 20

от 0,1 до 2,5

800/200

* Значения пульсаций нормированы в среднеквадратических значениях (скз) для диапазона частот от 0 до 300 кГц, в амплитудных

Таблица 2 - Метрологические характеристики источников в режиме источника питания постоянного тока

Наименование характеристики

Значение для серии

EA-PSB

9000

EA-PSB

10000

11ределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока, %

±0,1

±0,05

Пределы допускаемой приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока, %

±0,2

±0,1

Пределы допускаемой приведенной (к номинальному значению) погрешности воспроизведений электрической мощности, %

±1

±0,3

Таблица 3 - Метрологические характеристики источников в режиме электронной нагрузки

Серия

Модификация

Номинальные значения

Диапазон установки

Диапазон формиро-вания электрического сопротивления, Ом

напряжения постоянного тока, В

силы постоянного тока,

А

электрической мощности, кВт

напряжения постоянного тока, В

силы постоянного тока, А

электрической мощности, кВт

EA-PSB 10000

EA-PSB 10060-1000 4U

60

1000

30

от 0,1 до 60

от 0,001 до 1000

от 1 до 30

от 0,003 до 5

EA-PSB 10080-1000 4U

80

1000

30

от 0,1 до 80

от 0,001 до 1000

от 1 до 30

от 0,003 до 5

EA-PSB 10200-420 4U

200

420

30

от 0.1 до 200

от 0,001 до 420

от 1 до 30

от 0,0165 до 25

EA-PSB 10360-240 4U

360

240

30

от 0,1 до 360

от 0,001 до 240

от 1 до 30

от 0,05 до 90

EA-PSB 10500-180 4U

500

180

30

от 0,1 до 500

от 0,001 до 180

от 1 до 30

от 0,08 до 170

EA-PSB 10750-120 4U

750

120

30

от 0,1 до 750

от 0,001 до 120

от 1 до 30

от 0,2 до 370

EA-PSB 11000-80 4U

1000

80

30

от 0,1 до 1000

от 0,001 до 80

от 1 до 30

от 0,4 до 650

EA-PSB 9000

EA-PSB 9060-120 3U

60

120

5

от 0,1 до 60

от 0,001 до 120

от 0,2 до 5

от 0,02 до 25

EA-PSB 9080-120 3U

80

120

5

от 0,1 до 80

от 0,001 до 120

от 0,2 до 5

от 0,02 до 25

EA-PSB 9200-70 3U

200

70

5

от 0,1 до 200

от 0,001 до 70

от 0,2 до 5

от 0,1 до 150

EA-PSB 9360-40 3U

360

40

5

от 0,1 до 360

от 0,001 до 40

от 0,2 до 5

от 0,3 до 520

EA-PSB 9500-30 3U

500

30

5

от 0,1 до 500

от 0,001 до 30

от 0,2 до 5

от 0,5 до 1000

EA-PSB 9750-20 3U

750

20

5

от 0.1 до 750

от 0,001 до 20

от 0,2 до 5

от 1,2 до 2200

EA-PSB 9060-240 3U

60

240

10

от 0,1 до 60

от 0,001 до 240

от 0,3 до 10

от 0,01 до 13

EA-PSB 9080-240 3U

80

240

10

от 0,1 до 80

от 0,001 до 240

от 0,3 до 10

от 0,01 до 13

EA-PSB 9200-140 3U

200

140

10

от 0,1 до 200

от 0,001 до 140

от 0,3 до 10

от 0,05 до 75

Продолжение таблицы 3

Модификация

Номинальные значения

Диапазон установки

Диапазон формиро-вания электрического сопротивления, Ом

напряжения постоянного тока. В

силы постоянного тока.

А

электрической мощности, кВт

напряжения постоянного тока, В

силы постоянного тока, А

электрической мощности, кВт

EA-PSB 9360-80 3U

360

80

10

от 0,1 до 360

от 0,001 до 80

от 0,3 до 10

от 0,15 до 260

EA-PSB 9500-60 3U

500

60

10

от 0,1 до 500

от 0,001 до 60

от 0,3 до 10

от 0,25 до 500

EA-PSB 9750-40 3U

750

40

10

от 0,1 до 750

от 0,001 до 40

от 0,3 до 10

от 0,6 до 1100

EA-PSB 9060-360 3U

60

360

15

от 0,1 до 60

от 0,001 до 360

от 0,5 до 15

от 0.006 до 10

EA-PSB 9080-360 3U

80

360

15

от 0,1 до 80

от 0,001 до 360

от 0,5 до 15

от 0,006 до 10

EA-PSB 9200-210 3U

200

210

15

от 0,1 до 200

от 0.001 до 210

от 0,5 до 15

от 0,033 до 50

EA-PSB 9360-120 3U

360

120

15

от 0,1 до 360

от 0,001 до 120

от 0,5 до 15

от 0,1 до 180

EA-PSB 9500-90 3U

500

90

15

от 0,1 до 500

от 0,001 до 90

от 0,5 до 15

от 0,16 до 340

EA-PSB 9750-60 3U

750

60

15

от 0,1 до 750

от 0,001 до 60

от 0,5 до 15

от 0.4 до 740

EA-PSB 91000-40 3U

1000

40

15

от 0,1 до 1000

от 0,001 до 40

от 0,5 до 15

от 0.8 до 1300

EA-PSB 9060-120 3U*

60

120

2.5

от 0,1 до 60

от 0,001 до 120

от 0,1 до 2,5

от 0,02 до 25

EA-PSB 9080-120 3U*

80

120

2,5

от 0,1 до 80

от 0,001 до 120

от 0,1 до 2,5

от 0,02 до 25

EA-PSB 9200-70 3U*

200

70

2,5

от 0,1 до 200

от 0.001 до 70

от 0,1 до 2,5

от 0,1 до 150

EA-PSB 9360-40 3U*

360

40

2,5

от 0,1 до 360

от 0,001 до 40

от 0,1 до 2,5

от 0,3 до 520

EA-PSB 9500-30 3U*

500

30

2,5

от 0,1 до 500

от 0,001 до 30

от 0,1 до 2,5

от 0,5 до 1000

EA-PSB 9750-20 3U*

750

20

2,5

от 0,1 до 750

от 0,001 до 20

от 0,1 до 2,5

от 1,2 до 2200

* Маломощные источники 2.5 кВт с однофазным электрическим питанием.

Таблица 4 - Метрологические характеристики источников в режиме электронной нагрузки

Наименование характеристики

Значение для серии

EA-PSB

9000

EA-PSB

10000

Пределы допускаемой приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока, %

±0,1

±0,05

Пределы допускаемой приведенной (к поминальному значению) основной погрешности установки силы постоянного тока, %

±0,2

±0,1

Пределы допускаемой приведенной (к номинальному значению) основной погрешности установки электрической мощности, %

±1

±0,3

значениях (амп) для диапазона частот от 0 до 20 МГц.

** Маломощные источники 2,5 кВт с однофазным электрическим питанием.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 5.

Таблица 5 - Операции поверки

Наименование операции поверки

Номер пунк-та методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.2

Да

Да

Определение метрологических характеристик

8.3

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки источник бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 6.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 6 - Средства поверки

Наименование, обозначение

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1. Мультиметры цифровые

8.3

Мультиметр 3458А (per. № 25900-03).

Мультиметр цифровой прецизионный 8508А (per. № 25984-08)

2. Шунты измерительные

8.3

Шунты измерительные стационарные взаимозаменяемые 75ШС и 75ШСМ, per. № 26907-04.

Шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1, per. №24112-02.

Шунт токовый АКИП-7501 (per. № 49121-12)

3. Осциллограф цифровой

8.3

Осциллограф цифровой АКИП-4115, per. № 51561-12

В

спомогательные средства поверки

4. Источники питания постоянного тока программируемые двунаправленные

8.3

Источники питания постоянного тока программируемые двунаправленные EA-PSB

5. Термогигрометр электронный

8.1-8.3

Термогигрометр электронный «CENTER» модели 313, per. № 22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, эксплуатационную документацию на источники и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на источники и применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от плюс 18 до плюс 25 °C;

  • - относительная влажность воздуха от 30 до 80 %.

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модели 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать источник в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра источника проверить:

  • - комплектность источника на соответствие руководству по эксплуатации;

  • - отсутствие механических повреждений и внешних дефектов корпуса, дисплея, переключателей. разъемов;

  • - наличие и соответствие надписей на элементах корпуса функциональному назначению в соответствии с эксплуатационной документацией;

  • - наличие и целостность маркировки.

Результат внешнего осмотра считать положительным, если соблюдены вышеупомянутые требования.

  • 8.2 Опробование и подтверждение соответствия программного обеспечения

Опробование и подтверждение соответствия программного обеспечения проводить в следующей последовательности:

  • 1) включить источник в соответствии с руководством по эксплуатации;

  • 2) убедиться, что после включения на дисплее отображаются модификация источника и номер версии программного обеспечения (далее - ПО), через несколько секунд отображается экран выбора языка, а затем - главный экран;

  • 3) сравнить идентификационное наименование и номер версии ПО, считанные с дисплея источника после его загрузки, с идентификационным наименованием и номером версии ПО, указанными в описании типа;

  • 4) проверить функционирование сенсорного дисплея, регуляторов, световой индикации.

Результат опробования считать положительным, если идентификационное наименование и номер версии ПО, считанные с дисплея источника после его загрузки, соответствуют идентификационному наименованию и номеру версии ПО, указанным в описании типа, а сенсорный дисплей, регуляторы и световая индикация функционируют в соответствии с руководством по эксплуатации.

  • 8.3 Определение метрологических характеристик

    • 8.3.1 Определение метрологических характеристик поверяемого источника в режиме источника питания постоянного тока

      • 8.3.1.1  Определение приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока

Определение приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока поверяемого источника в режиме источника питания постоянного тока проводить при помощи мультиметра 3458А и вспомогательного источника питания постоянного тока программируемого двунаправленного EA-PSB в режиме электронной нагрузки (далее в п. 8.3.1 - вспомогательная электронная нагрузка) в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 1;

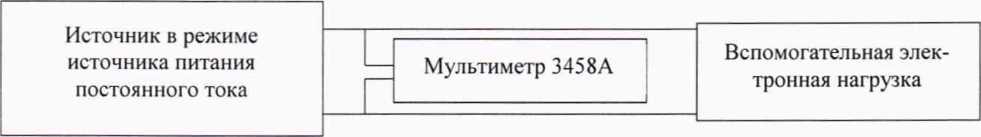

Рисунок 1 - Структурная схема определения приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока

  • 2) перевести поверяемый источник в режим стабилизации напряжения постоянного тока, установить на выходе поверяемого источника напряжение постоянного тока, равное 50 % от верхней границы диапазона воспроизведений напряжения постоянного тока (далее - £/“°™р), и включить выход поверяемого источника;

  • 3) установить с помощью вспомогательной электронной нагрузки значение силы постоянного тока на выходе поверяемого источника на уровне 10 % от верхней границы диапазона воспроизведений силы постоянного тока (далее - /^ксР)’

  • 4) измерить мультиметром 3458А действительное значение напряжения постоянного тока;

  • 5) рассчитать приведенную (к номинальному значению) основную погрешность воспроизведений напряжения постоянного тока у, %, по формуле:

(1)

где (/воспр - значение напряжения постоянного тока, воспроизводимое поверяемым источником. В;

^действ _ действительное значение напряжения постоянного тока, измеренное мультиметром 3458А, В;

(/Ном ~ номинальное значение напряжения постоянного тока, В.

  • 6) повторить операции по п. 2) - 5) для значений напряжения постоянного тока на выходе поверяемого источника, равных 0,5 и 95 % от U

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) основной погрешности воспроизведений напряжения постоянного тока не превышают пределов, указанных в таблице 2.

  • 8.3.1.2 Определение приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока

Определение приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока поверяемого источника проводить при помощи мультиметра цифрового прецизионного 8508А (далее - мультиметр 8508А), вспомогательной электронной нагрузки, шунтов измерительных стационарных взаимозаменяемых 75ШС и 75ШСМ или шунтов измерительных стационарных с ограниченной взаимозаменяемостью 75 ШИСВ.1 или шунта токового АКИП-7501 (далее - шунт) в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 2;

Источник в режиме

источника питания постоянного тока

Шунт

Вспомогательная электронная нагрузка

Мультиметр 8508А

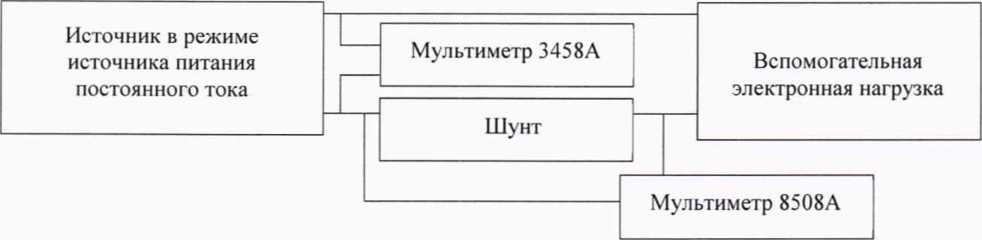

Рисунок 2 - Структурная схема определения приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока

  • 2) в зависимости от модификации поверяемого источника выбрать шунт таким образом, чтобы сила тока, воспроизведенная источником, не превышала максимально допустимой силы тока шунта;

  • 3) перевести поверяемый источник в режим стабилизации силы постоянного тока, установить значение силы постоянного тока на выходе поверяемого источника, равное 50 % от /макс , и включить выход поверяемого источника;

  • 4) установить с помощью вспомогательной электронной нагрузки значение напряжения постоянного тока на выходе поверяемого источника на уровне 10 % от

  • 5) измерить мультиметром 8508А падение напряжения на шунте и рассчитать действительное значение силы постоянного тока /действ, А, по формуле:

    шунта

(2)

где ^действ _ действительное значение напряжения постоянного тока, измеренное мультиметром 8508А, В;

^шунта _ действительное сопротивление шунта постоянному току, Ом.

  • 6) рассчитать приведенную (к номинальному значению) основную погрешность воспроизведений силы постоянного тока у, %, по формуле:

у = Z-Bocnp /дейст“ • 100                                     (3)

/ном

где /В0Спр ~ значение силы постоянного тока, воспроизводимое поверяемым источником, А;

/действ ~ действительное значение силы постоянного тока, рассчитанное по формуле (2), А;

/ном ~ номинальное значение силы постоянного тока, А.

  • 7) повторить операции по п. 3) - 6) для значений силы постоянного тока на выходе поверяемого источника, равных 0,5 и 95 % от /^°ксР

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) основной погрешности воспроизведений силы постоянного тока не превышают пределов, указанных в таблице 2.

  • 8.3.1.3 Определение приведенной (к номинальному значению) погрешности воспроизведений электрической мощности

Определение приведенной (к номинальному значению) погрешности воспроизведений электрической мощности проводить при помощи мультиметра 3458А, мультиметра 8508А, вспомогательной электронной нагрузки и шунта в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 3;

Рисунок 3 - Структурная схема определения приведенной (к номинальному значению) погрешности воспроизведений электрической мощности

  • 2) в зависимости от модификации поверяемого источника выбрать шунт таким образом, чтобы сила тока, воспроизведенная источником, не превышала максимально допустимой силы тока шунта:

  • 3) перевести поверяемый источник в режим стабилизации электрической мощности,

установить значение электрической мощности на выходе поверяемого источника, равное 50  % от верхней границы диапазона воспроизведений электрической мощности

(далее - Р„аксР) и включить выход поверяемого источника;

  • 4) измерить мультиметром 8508А падение напряжения на шунте и рассчитать действительное значение силы постоянного тока по формуле (2);

  • 5) измерить мультиметром 3458А действительное значение напряжения постоянного тока;

  • 6) рассчитать действительное значение электрической мощности Рдейств, Вт, воспроизведенное поверяемым источником по формуле:

^действ “ ^действ ’ действ                                        (4)

где (/действ ~ действительное значение напряжения постоянного тока, измеренное мультиметром 3458А, В;

^действ ~ действительное значение силы постоянного тока, рассчитанное по формуле (2), А;

  • 7) рассчитать приведенную (к номинальному значению) погрешность воспроизведений электрической мощности по формуле:

Р - Р -

'воспр 'действ

У =----р-------                                 (5)

'ном

где РВОспр ~ значение электрической мощности, воспроизводимое поверяемым источником, Вт;

^действ ~ действительное значение электрической мощности, рассчитанное по формуле (4), Вт;

Рном ~ номинальное значение электрической мощности, Вт.

  • 8) повторить операции по п. 3) - 7) для значений электрической мощности на выходе поверяемого источника, равных 10 и 90 % от Р^кс?

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) погрешности воспроизведений электрической мощности не превышают пределов, указанных в таблице 2.

  • 8.3.1.4 Определение уровня пульсаций напряжения

Определение уровня пульсаций напряжения проводить при помощи вспомогательной электронной нагрузки, мультиметра 3458А и осциллографа цифрового АКИП-4115 (далее -осциллограф) в следующей последовательности:

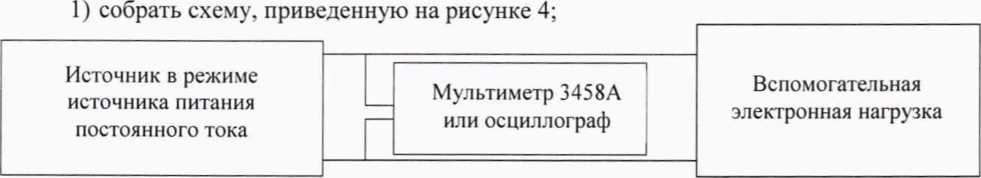

Рисунок 4 - Структурная схема определения уровня пульсаций по напряжению

  • 2) перевести поверяемый источник в режим стабилизации напряжения постоянного тока;

  • 3) подключить к источнику мультиметр 3458А и настроить на измерение среднеквадратического значения напряжения переменного тока в диапазоне частот от 0 до 300 кГц;

  • 4) установить напряжение на выходе поверяемого источника на уровне 95 % от (/макс и включить выход поверяемого источника;

  • 5) установить с помощью вспомогательной электронной нагрузки значение силы постоянного тока на уровне 10 % от /^°ксР;

  • 6) измерить среднеквадратическое значение пульсаций напряжения переменного тока на выходе поверяемого источника;

  • 7) подключить к источнику осциллограф и настроить на измерение амплитудных значений напряжения переменного тока в диапазоне частот от 0 до 20 МГц;

  • 8) измерить амплитудное значение пульсаций напряжения переменного тока на выходе поверяемого источника.

Результаты считать положительными, если измеренные значения уровня пульсаций напряжения не превышают предельных значений, указанных в таблице 1.

  • 8.3.2 Определение метрологических характеристик поверяемого источника в режиме электронной нагрузки

    • 8.3.2.1 Определение приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока

Определение приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока поверяемого источника в режиме электронной нагрузки проводить при помощи мультиметра 3458А и вспомогательного источника питания постоянного тока программируемого двунаправленного EA-PSB в режиме источника питания постоянного тока (далее в п. 8.3.2 - вспомогательный источник питания) в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 5;

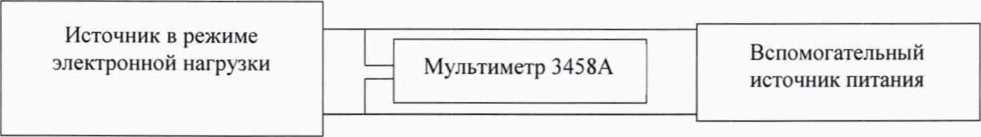

    Рисунок 5 - Структурная схема определения приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока

  • 2) перевести поверяемый источник в режим стабилизации напряжения постоянного тока;

  • 3) установить на выходе вспомогательного источника питания напряжение постоянного тока, равное верхней границе диапазона установки напряжения постоянного тока поверяемого источника (далее - (/^с), и включить выход вспомогательного источника питания;

  • 4) установить с помощью поверяемого источника значение напряжения постоянного тока, равное 50 % от [/„^с;

  • 5) измерить мультиметром 3458А действительное значение напряжения постоянного тока;

  • 6) рассчитать приведенную (к номинальному значению) основную погрешность установки напряжения постоянного тока у, %, по формуле:

^уст “ ^действ у = —й---

100

ином

где Uycr - значение напряжения постоянного тока, установленное поверяемым источником. В;

^действ _ действительное значение напряжения постоянного тока, измеренное мультиметром 3458А, В;

[/НОм ~ номинальное значение напряжения постоянного тока, В.

  • 7) повторить операции по п. 4) - 6), устанавливая на поверяемом источнике значения напряжения постоянного тока, равные 0,5 и 95 % от U^kc-

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) основной погрешности установки напряжения постоянного тока не превышают пределов, указанных в таблице 4.

  • 8.3.2.2 Определение приведенной (к номинальному значению) основной погрешности установки силы постоянного тока

Определение приведенной (к номинальному значению) основной погрешности установки силы постоянного тока поверяемого источника в режиме электронной нагрузки проводить при помощи мультиметра 8508А, вспомогательного источника питания и шунта в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 6;

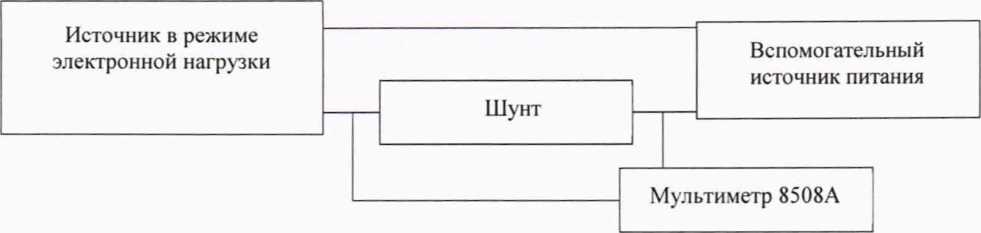

    Рисунок 6 - Структурная схема определения приведенной (к номинальному значению) основной погрешности установки силы постоянного тока

  • 2) в зависимости от модификации поверяемого источника выбрать шунт таким образом. чтобы сила тока, устанавливаемая поверяемым источником, не превышала максимально допустимой силы тока шунта;

  • 3) перевести поверяемый источник в режим стабилизации силы постоянного тока;

  • 4) установить на выходе вспомогательного источника питания значение силы постоянного тока, равное верхней границе диапазона установки силы постоянного тока поверяемого источника (далее - /^с), и включить выход вспомогательного источника питания;

  • 5) установить с помощью поверяемого источника значение силы постоянного тока, равное 50 % от /*"с;

  • 6) измерить мультиметром 8508А падение напряжения на шунте и рассчитать действительное значение силы постоянного тока /действ, по формуле (2);

  • 7) рассчитать приведенную (к номинальному значению) основную погрешность установки силы постоянного тока у, %, по формуле:

^уст ^действ

(7)

Аном

где /уст - значение силы постоянного тока, установленное поверяемым источником, А;

/действ _ действительное значение силы постоянного тока, рассчитанное по формуле (2), А;

/ном - номинальное значение силы постоянного тока, А.

  • 8) повторить операции по п. 5) - 7), устанавливая на поверяемом источнике значения силы постоянного тока, равные 0,5 и 95 % от /^с

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) основной погрешности установки силы постоянного тока не превышают пределов, указанных в таблице 4.

  • 8.3.2.3 Определение приведенной (к номинальному значению) погрешности установки электрической мощности

Определение приведенной (к номинальному значению) погрешности установки электрической мощности проводить при помощи мультиметра 3458А, мультиметра 8508А, вспомогательного источника питания и шунта в следующей последовательности:

  • 1) собрать схему, приведенную на рисунке 7;

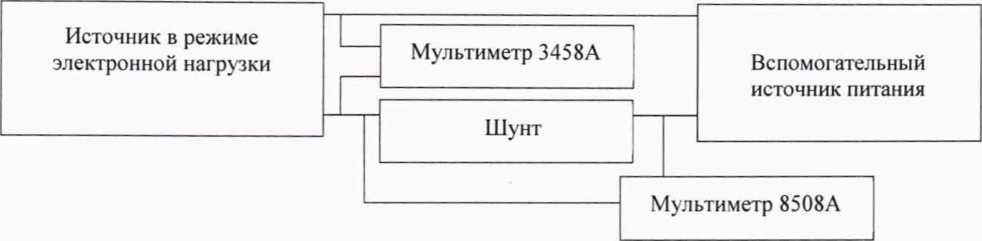

Рисунок 7 - Структурная схема определения приведенной (к номинальному значению) погрешности установки электрической мощности

  • 2) в зависимости от модификации поверяемого источника выбрать шунт таким образом, чтобы сила тока, устанавливаемая поверяемым источником, не превышала максимально допустимой силы тока шунта;

  • 3) перевести поверяемый источник в режим стабилизации электрической мощности;

  • 4) установить на выходе вспомогательного источника питания значение электрической мощности, равное верхней границе диапазона установки электрической мощности поверяемого источника (далее - Р„акс)» и включить выход вспомогательного источника питания;

  • 5) установить с помощью поверяемого источника значение электрической мощности, равное 50 % от Р^с;

  • 6) измерить мультиметром 8508А падение напряжения на шунте и рассчитать действительное значение силы постоянного тока по формуле (2);

  • 7) измерить мультиметром 3458А действительное значение напряжения постоянного тока;

  • 8) рассчитать действительное значение электрической мощности Рдейств, Вт, установленное поверяемым источником, по формуле (4);

  • 9) рассчитать приведенную (к номинальному значению) погрешность установки электрической мощности по формуле:

Р - Р -

_ густ г действ                                           zgx

гном

где Руст - значение электрической мощности, установленное поверяемым источником. Вт;

Рдейств ~ действительное значение электрической мощности, рассчитанное по формуле (4), Вт;

Рном ~ номинальное значение электрической мощности, Вт.

  • 10)  повторить операции по п. 5) - 9), устанавливая на поверяемом источнике значения электрической мощности, равные 10 и 90 % от Р„^с.

Результаты считать положительными, если полученные значения приведенной (к номинальному значению) погрешности установки электрической мощности не превышают пределов, указанных в таблице 4.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки источника оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

  • 9.2 Знак поверки наносится на корпус источника и (или) на свидетельство о поверке.

  • 9.3 При отрицательных результатах поверки источник не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

  • 9.4 Отрицательные результаты поверки источника оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а источник не допускают к применению.

Инженер II категории ООО «ИЦРМ»

Инженер I категории ООО «ИЦРМ»

П. Е. Леоненко

М. М. Хасанова

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
