УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Антенны измерительные рамочные R&S HFH2-Z2E фирмы «Rohde & Schwarz GmbH & Со. KG», Германия

МЕТОДИКА ПОВЕРКИ

2018 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны измерительные рамочные R&S HFH2-Z2E (далее - антенны) фирмы «Rohde & Schwarz GmbH Со. & KG», Германия и устанавливает порядок проведения их первичной и периодической поверки.

  • 1.2 Интервал между поверками - I год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Определение метрологических характеристик

6.3

+

+

3.1 Определение коэффициента калибровки в диапазоне рабочих частот и погрешности определения коэффициента калибровки

6.3.1

±

+

3 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3.1

рабочий эталон напряженности электромагнитного поля в диапазоне частот от 300 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» (диапазон частот от 300 Гц до 1000 МГц, диапазон частот установки электрического поля кольцевым конденсатором от 300 Гц до 200 кГц, пределы допускаемой относительной погрешности воспроизведения единицы напряженности ±12 %);

установка измерительная К2П-70 (диапазон рабочих частот от 20 Гц до 300 МГц, пределы допускаемой основной погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ)

Примечания

  • 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики, обеспечивающих определение метрологических и технических характеристик с требуемой погрешностью

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь непросроченные свидетельства о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации антенн, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C..........................................................20 ± 5;

  • - относительная влажность воздуха, %..............................................................до 80;

  • - атмосферное давление, мм рт. ст.........................................................от 626 до 795;

  • - напряжение питания, В.........................................................................от 215 до 225;

  • - частота, Гц...........................................................................................от 49,5 до 50,5.

  • 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 2 ч;

  • - выполнить операции, оговоренные в технической документации на антенну по её подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

  • - отсутствии механических повреждений;

  • - чистоте разъема;

  • - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

  • 6.1.2 Результаты поверки считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.2 Опробование
  • 6.2.1 Произвести опробование работы антенны для оценки её исправности.

При опробовании проверить возможность сборки и подключения антенны к анализатору спектра (измерительному приемнику).

  • 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки и подключения антенны к анализатору спектра (измерительному приемнику). В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

6.3.1. Определение коэффициента калибровки в диапазоне рабочих частот и погрешности определения коэффициента калибровки.

  • 6.3.1.1 Определение коэффициента калибровки антенны измерительной рамочной R&S HFH2-Z2E в диапазоне частот от 8,3 до 500 кГц осуществить при помощи рабочего эталона единицы напряженности электромагнитного поля в диапазоне частот от 200 Гц до 1000 МГц КОСИ НЭМП «Панировка-ЭМ» (установки магнитного поля с кольцами Гельмгольца (УМК)).

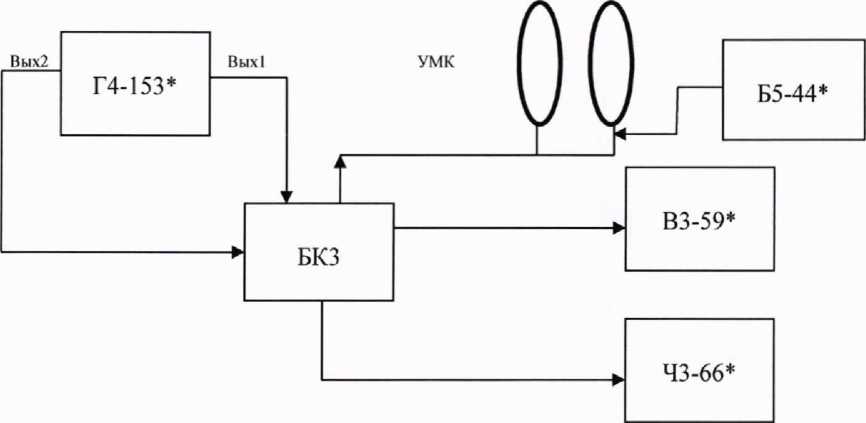

Собрать схему, представленную на рисунке 1.

Рисунок 1 - Структурная схема измерений.

Примечание * - здесь и далее средство измерений из состава КОСИ НЭМП «Пани-ровка-ЭМ».

Измерения на установках УМК провести в ручном режиме (блок интерфейсных плат унифицированный БИПУ в стойках генераторно-измерительной СГИ1 и измерительноинформационной СИИ1 и в пульте генераторно-измерительном ПГИ-1 не включать).

Провести подготовку к работе в соответствии с документом «Установка магнитного поля с кольцами Гельмгольца. Техническое описание и инструкция по эксплуатации».

Частоту выходного сигнала генератора Г4-153* установить равной 8,3 кГц, уровень сигнала 100 мВ.

На блоке коммутации БКЗ нажать клавишу «Г4-153» и подать сигнал установленного уровня и частоты на входы вольтметра ВЗ-59* и частотомера 43-66*.

В соответствии с РЭ вольтметра ВЗ-59* и частотомера 43-66* измерить уровень и частоту выходного сигнала генератора Г4-153*. При необходимости провести подстройку частоты и уровня выходного сигнала генератора при помощи кнопок управления, расположенных на лицевой панели генератора Г4-153*.

Эквивалентную напряженность магнитного поля, воспроизводимого в УМК, рассчитать по формуле (1):

E = UKeu,

(1)

где Е - эквивалентная напряженность магнитного поля между кольцами Гельмгольца, В/м;

U - уровень выходного сигнала генератора, измеренное вольтметром ВЗ-59*, В;

Keu - коэффициент преобразования УМК, записанный в свидетельстве о поверке, м'1.

В рабочую зону колец УМК поместить испытуемую антенну. Антенну установить на диэлектрическом штативе на согласованной поляризации. Выход антенны подключить к входу вольтметра ВЗ-59* стойки измерительно-информационной СИИ1.

Измерить уровень сигнала на выходе антенны.

Коэффициент калибровки антенны на фиксированной частоте рассчитать по формуле (2):

где Кл - коэффициент калибровки антенны измерительной рамочной R&S HFH2-Z2E, м'1;

Е - эквивалентная напряженность магнитного поля, рассчитанная по формуле (1), В/м;

Uа - уровень сигнала на выходе антенны измерительной рамочной R&S HFH2-Z2E, измеренный вольтметром ВЗ-59*, В.

Провести пересчет коэффициента калибровки Кл в логарифмические единицы (дБ[м_|]) по формуле (3):

Кл = 20-lg Кл.                                         (3)

Аналогичные измерения и расчеты провести на частотах 10, 20, 50, 100, 200, 500 кГц. Измерения провести в обычном режиме работы антенны измерительной рамочной R&S HFH2-Z2E и в режиме ослабления.

Погрешность коэффициента калибровки 5е , дБ, рассчитать по формуле (4):

бт = 201g( 1 + 1,1                                                   (4)

где 5i - относительная погрешность воспроизведения единицы напряженности магнитного поля УМК, 51= 0,12;

5г - погрешность измерений вольтметра ВЗ-59*, 5г = 0,04;

5з - погрешность установки уровня выходного сигнала установки генератора Г4-153*, 53 = 0,08.

  • 6.3.1.2 Определение коэффициента калибровки антенны измерительной рамочной R&S HFH2-Z2E в диапазоне частот свыше 500 кГц до 30 МГц осуществить при помощи установки измерительной К2П-70.

В рабочую зону GTEM-камеры установки К2П-70 поместить испытываемую антенну. Антенну установить на диэлектрическом штативе на согласованной поляризации (плоскость рамки антенны расположить перпендикулярно вектору напряженности магнитного поля). Выход антенны подключить к входу установки К2П-70.

В соответствии с РЭ установки измерительной К2П-70 произвести измерение коэффициента калибровки антенны в автоматизированном режиме на частотах 1, 2, 5, 10, 20, 30 МГц. Измерения провести в обычном режиме работы антенны измерительной рамочной R&S HFH2-Z2E и в режиме ослабления.

Погрешность измерений коэффициента калибровки испытываемой антенны, дБ, определить по формуле (5):

5 = 20-lg( 1 + 1,1-      +^2Z-7o ),                               (5)

где 8ПЬ - погрешность определения коэффициента калибровки антенны измерительной П6-44 (принимается равной 0,2);

^кгп-70 ' погрешность измерений коэффициента калибровки установкой измерительной типа К2П-70 (принимается равной 0,12).

Результаты поверки считать удовлетворительными, если значения коэффициента калибровки находятся в диапазоне от 15 до 25 дБ (м1) в обычном режиме и в диапазоне от 25 до 35 дБ (м_|) в режиме ослабления, а значения погрешности определения коэффициента калибровки находятся в пределах ± 2 дБ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки оформляются протоколом.

  • 7.2 При положительных результатах поверки в формуляре на антенны оформляется запись о поверке или выдается свидетельство установленного образца.

  • 7.3 Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

  • 7.4 При отрицательных результатах поверки датчик бракуется. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

К. Черняев

В. Заболотнов
