УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной

А.Н. Щипунов 2020 г.

Государственная система обеспечения единства измерений

Нивелиры оптические RGK N-24, RGK N-28, RGK N-32, RGK N-38, RGK N-48, RGK N-55

МЕТОДИКА ПОВЕРКИ

651-20-044 МП р. п. Менделеево

2020 г.

1 ВВЕДЕНИЕ

Настоящая методика распространяется на нивелиры оптические RGK N-24, RGK N-28, RGK N-32, RGK N-38, RGK N-48, RGK N-55 (далее - нивелиры), изготавливаемые фирмой «TIANJIN SETL SURVEY EQUIPMENT СО., LTD.», КНР, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - один год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполнить операции, указанные в таблице 1. Таблица 1

Наименование операции поверки

Номер пунк-та методики поверки

Проведение операций при:

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

2 Определение коэффициента нитяного дальномера

7.3

да

да

4 Определение среднего квадратического отклонения измерения превышения на 1 км двойного хода (при доверительной вероятности 0,67)

7.4

да

да

5 Определение угла i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью)

7.5

да

да

6 Определение диапазона работы компенсатора

7.6

да

да

7 Определение среднего квадратического отклонения компенсатора на Г наклона нивелира

7.7

да

да

8 Определение средней квадратической погрешности установки линии визирования

7.8

да

да

2.1 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и нивелир бракуется.

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измерительных величин или на меньшем числе поддиапазонов измерений.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Для поверки применять рабочие эталоны, приведенные в таблице 2.

Таблица 2

Номер пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

7.3, 7.5

Автоколлиматор унифицированный АК-0,2У, диапазон измерений угла ±10', пределы допускаемой абсолютной погрешности измерений углов ±0,2*

7.6 - 7.8

Установка для поверки компенсаторов нивелиров, теодолитов, тахеометров 2530-79-00, рабочий диапазон задания углов наклона установочный 16', расширенная неопределенность измерений угла отклонения визирной оси исследуемого прибора при работе компенсатора ±0,2* в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной Приказом Госстандарта от 26 ноября 2018 г. № 2482

7.6

Государственный рабочий эталон единицы плоского угла 2 разряда в диапазонах от 0° до 360° для горизонтального угла и от 0° до 266° для вертикального угла, границы абсолютной погрешности измерений горизонтального и вертикального углов (при доверительной вероятности 0,99) ±1,5" в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной Приказом Госстандарта от 26 ноября 2018 г. № 2482

7 А    Высотный стенд по ГОСТ 10528-90________________________________________

  • 3.2 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик нивелиров с требуемой точностью.

  • 3.3 Применяемые при поверке нивелиров должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, аттестованные в качестве поверителей в области геодезических средств измерений и изучившие настоящую методику, документацию на нивелиры и эксплуатационную документацию на используемые средства поверки.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать:

  • - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

  • - правила по технике безопасности, действующие на месте поверки;

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 Поверка должна проводиться в климатических условиях, соответствующих рабочим условиям применения эталонов и поверяемых нивелиров:

  • - внешняя среда: температура окружающего воздуха от минус 20 до плюс 50 °C; помещение - от плюс 15 до плюс 25 °C;

  • - атмосферное давление от 90 до 100 кПа;

  • - относительная влажность воздуха не более 80 %.

  • 6.2 Перед проведением поверки выполнить следующие подготовительные работы:

  • - проверить комплектность нивелиров на соответствие паспорту;

  • - проверить наличие действующих свидетельств о поверке применяемых СИ;

  • - нивелиры и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

7.1.1. При внешнем осмотре нивелиров установить:

  • - наличие маркировки (заводской номер, тип) путём сличения с ЭД на нивелиры, наличие поясняющих надписей;

  • - качество гальванических и лакокрасочных покрытий (отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики).

Если перечисленные требования не выполняются, нивелиры признают негодным к применению, дальнейшие операции поверки не производят.

  • 7.1.2 Результаты поверки считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1.1.

7.2 Опробование
  • 7.2.1 При опробовании должно быть установлено соответствие нивелиров следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность нивелиров во всех функциональных режимах;

Если перечисленные требования не выполняются, нивелиры признают негодным к применению, дальнейшие операции поверки не производят.

  • 7.2.2 Результаты поверки считать положительными, если результаты опробования удовлетворяют п. 7.2.1.

7.3 Определение коэффициента нитяного дальномера

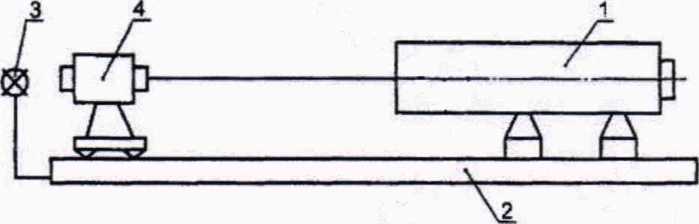

  • 7.3.1 Подготовить измерительную схему (далее - ИС) согласно рисунку 1.

1 - автоколлиматор АКУ-0,2; 2 - плита; 3 - подсветка; 4 - нивелир Рисунок 1

  • 7.3.2 При испытании нивелир установить на плите ИС напротив автоколлиматора «труба в трубу». Зрительную трубу нивелира фокусировать на бесконечность и включить подсветку сетки нитей нивелира.

  • 7.3.3 Определить угловое расстояние Ав между верхней и средней нитями дальномера нивелира, а затем как угловое расстояние Ан между нижней и средней нитями дальномера нивелира по шкале автоколлиматора. Коэффициент нитяного дальномера ц определить по формуле (1) согласно Р 50.2.023-2002 «ГСП. Нивелиры. Методика поверки»:

5400

где Ав - угловое расстояние между верхней и средней нитью дальномера нивелира; Ан - угловое расстояние между нижней и средней нитью дальномера нивелира; л =3,14159265358979.

  • 7.3.4 Результаты поверки считать положительными, если значение коэффициента нитяного дальномера находится в пределах 100±1.

7.4 Определение среднего квадратического отклонения (далее - СКО) измерения превышения на 1 км двойного хода (по уровню доверительной вероятности 0,67)
  • 7.4.1 СКО измерения превышения на 1 км двойного нивелирного хода определить на высотном стенде по ГОСТ 10528-90.

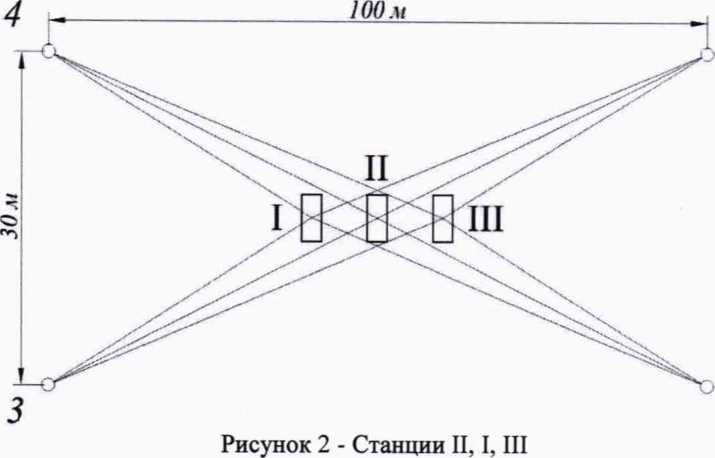

  • 7.4.2 Высотный стенд для поверки нивелиров включает в себя нивелирную сеть, образующую на местности фигуру в виде прямоугольника с размерами сторон 100 и 30 м, вершины которого закреплены реперами. На каждом репере неподвижно и вертикально установить нивелирные рейки. Станцию II (точку установки нивелира (рисунок 2) расположить в центре фигуры, станции I и III - на продольной оси на расстоянии примерно 10 м по обе стороны от станции II. Станции IV и V (рисунок 3) расположить на расстоянии примерно 50 м по обе стороны от станции II.

4                                               1

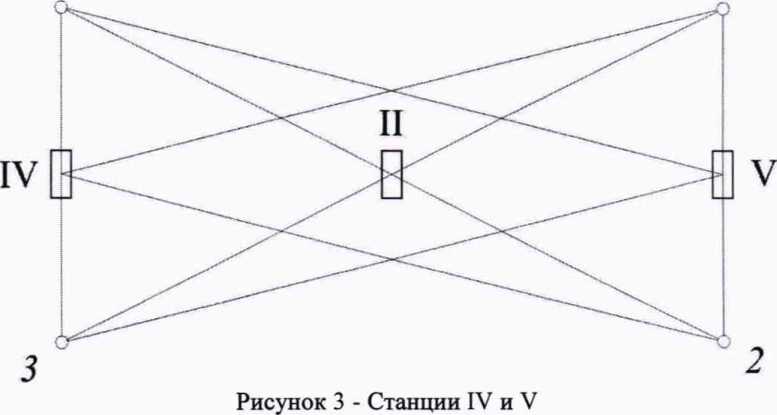

Со станций I, II, III и станций II, IV, V проложить два замкнутых нивелирных хода, нивелируя точки в последовательности 1-2-3-4-1, набирая прямой ход длиной около 1 км.

Затем в обратных ходах осуществить нивелирование точек в последовательности 1-4-3-2-1.

После прокладывания нивелирных ходов получить невязки в прямом /пр и в обратном />бР ходах и по формуле (2) вычислить СКО измерений превышения на 1 км двойного хода ?икм. Под невязкой хода понимают отклонение измеренной нивелиром суммы превышений от теоретического значения, равного нулю.

(2)

где /прлУобр/ - невязки в прямом и обратном ходахj-ro двойного хода (J = 1,..., и); п - число двойных ходов (л >10).

Результаты считать положительными, если выполнено условие:

WKM — WKM

э

где /Мкл - допускаемое значение СКО измерений на 1 км двойного хода.

  • 7.4.3 Результаты поверки считать положительными, если значения СКО измерений превышений на 1 км двойного хода (при доверительной вероятности 0,67) не превышают значений:

  • - 2,0 мм для модели RGK N-24;

  • - 1,0 мм для модели RGK N-32;

  • - 0,7 мм для моделей RGK N-38, RGK N-55.

7.5 Определение угла i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью)
  • 7.5.1 Подготовить ИС согласно рисунку 1.

  • 7.5.2 По вертикальной шкале автоколлиматора определить смещение средней нити сетки нивелира относительно центра шкалы, удваивая цену деления шкалы автоколлиматора.

  • 7.5.3 Навести нивелир на автоколлиматор не менее трех раз, снимая каждый раз отсчет, и вычислить угол i как среднее арифметическое значение из каждого наведения.

  • 7.5.4 Результаты поверки считать положительными, если угол i нивелира не более 10".

7.6 Определение диапазона работы компенсатора
  • 7.6.1 Диапазон работы компенсатора определить с помощью установки для поверки компенсаторов нивелиров, теодолитов, тахеометров (установка 2530-79-00). Установку настроить согласно руководству по эксплуатации и проконтролировать углы наклона предметного столика установки государственным рабочим эталоном единицы плоского угла 2 разряда.

  • 7.6.2 Разместить нивелир на установочной площадке установки таким образом, чтобы один из подъемных винтов его трегера располагался вдоль линии визирования, и привести его в рабочее положение. Диапазон работы компенсатора нивелиров определить согласно руководству по эксплуатации установки.

  • 7.6.3 Результаты поверки считать положительными, если диапазон работы компенсатора нивелиров ±15'.

7.7 Определение систематической погрешности компенсатора на Г наклона нивелира
  • 7.7.1 Систематическую погрешность компенсатора ук на Г наклона оси нивелира определять на эталоне. Эталон настроить согласно РЭ и проконтролировать углы наклона предметного столика эталона государственным рабочим эталоном единицы плоского угла 2 разряда. Разместить нивелир на установочной площадке эталона таким образом, чтобы один из подъемных винтов его трегера располагался вдоль линии визирования, и привести его в рабочее положение. Изменить наклон оси нивелира на угол v,.

Вычислить систематическую погрешность компенсатора при наклоне оси нивелира на угол v, по формуле (3):

Ги = Is; - До| ,        (3)

где В, - среднее арифметическое значение отсчетов по автоколлиматору при наклоне оси нивелира на угол v,;

Во - среднее арифметическое значение отсчетов по автоколлиматору при отсутствии наклона оси нивелира (v = О’).

Вычислить систематическую погрешность компенсатора на 1' наклона оси нивелира по формуле (4):

r<==/fc/v,.;         (4)

где v / - рабочий угол компенсатора,

  • 7.7.2 Результаты поверки считать положительными, если значения систематической погрешности компенсатора на Г наклона нивелира не более ±0,5".

7.8 Определение средней квадратической погрешности установки линии визирования

7.8.1 Нивелир установить на столике эталона. Микровинтом автоколлиматора эталона навести ближайший штрих вертикальной шкалы автоколлиматора на среднюю нить сетки нивелира в его рабочем положении (отсутствует наклон и окуляр установлен на 0 диоптрий) и снять отсчет, увеличивая цену деления шкалы автоколлиматора в два раза (то есть определяют угол /). Операцию повторить три раза. Подъемным винтом эталона нивелир наклонить в продольном (в вертикальной плоскости, проходящей через ось зрительной трубы) направлении на углы Vf+jj..., V(.)j, равные 2'; 4',..., п, до тех пор, пока работает компенсатор. Измерения провести в прямом (винт эталона завинчивают) и в обратном (винт эталона вывинчивают) направлениях (прямой и обратный ход), что составляет один цикл измерений. При этом пузырек установочного уровня перемещается в соответствии с рисунками 4 и 5.

I - рабочее положение нивелира; II - продольное наклонное положение нивелира с углом V(+); III - продольное наклонное положение нивелира с углом

Рисунок 4 - Положения пузырька уровня при наклоне оси нивелира

I - рабочее положение нивелира; IV - боковое наклонное положение нивелира с углом v(+f, N - боковое наклонное положение нивелира с углом

Рисунок 5 - Положения пузырька уровня при наклоне оси нивелира

  • 7.8.2 Для каждого наклонного положения нивелира угол определить по п. 7.8.1. Операцию выполнить два раза.

Среднее квадратическое отклонение S самоустановки линии визирования вычислить по формуле (5):

s = Jg”°|(*;g< (5)

где В, - среднее арифметическое значение отсчетов в прямом Ь'/ср и обратном 6%, направлениях для г,, в секундах плоского угла;

Вср - среднее арифметическое значение отсчетов В„ в секундах плоского угла;

п - число отсчетов.

Среднее арифметическое значение отсчетов Вср определить по формуле (6):

ур

Дц=1

  • 7.8.3 Результаты поверки считать положительными, если значения среднего квадратического отклонения установки линии визирования не более:

  • - 0,5" для модели RGK N-24;

  • - 0,3" для моделей RGK N-32, RGK N-38, RGK N-55.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки нивелир признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) или поверительного клейма.

  • 8.2 При отрицательных результатах поверки нивелир признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием причин забракования.

Заместитель генерального директора - начальник НИО-8 ФГУП «ВНИИФТРИ»

Заместитель начальника НИО-8

ФГУП «ВНИИФТРИ»

Начальник отдела № 83 ФГУП «ВНИИФТРИ»

О.В. Денисенко

И.С. Сильвестров

А.В. Мазуркевич
