Методика поверки «ГСИ. Расходомеры с качающимся диском Badger Meter Recordall (RCDL)» (МП 2550-0282-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

лредлриягд

Директор ФГУП «ВНИИМ

им. Д.И. Менделеева»

К.В. Гоголинский

Государственная система обеспечения единства измерений Расходомеры с качающимся диском Badger Meter Recordall (RCDL)

МЕТОДИКА ПОВЕРКИ

МП 2550-0282-2017

Руководитель отдела скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»

Санкт-Петербург 2017

Настоящая методика поверки распространяется на расходомеры с качающимся диском Badger Meter Recordall (RCDL) (далее-расходомеры), выпускаемые по технической документации фирмы «Badger Meter», США, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 2 года.

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1.

1.2. При отрицательных результатах одной из операций поверка прекращается.

• 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

• - рабочий эталон 2 разряда по ГОСТ 8.510-2002 «ГСП. Государственная поверочная схема для средств измерений объема и массы жидкости» с диапазоном измерений не менее чем у поверяемого расходомера;

• - термометр ртутный стеклянный лабораторный по ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний, цена деления 0,1 °C»;

• - барометр цифровой РТВ220А, диапазон измерений от 500 до 1100 гПа, пределы допускаемой основной погрешности ±0,10 гПа;

• 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

Примечание: допускается применять другие эталонные СИ, обеспечивающие запас по погрешности 1:3.

• 3.1 При проведении поверки соблюдают требования, определяемые:

• -  межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ Р М-016 РД 153-34.0-03.150-2000 (с изменениями 2003 г.);

• - правилами технической эксплуатации электроустановок потребителей;

• - требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.

• 3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности».

• 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                          от 15 до 25

• - относительная влажность, %                                   от 30 до 80

• - атмосферное давление, кПа                                    от 84 до 106

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - подготавливают к работе расходомер согласно РЭ;

• - подготавливают эталонные СИ согласно эксплуатационной документации на них;

• - обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

• - подключают импульсный выход испытываемого расходомера к соответствующему входу эталонной установки;

• - задают в базе данных эталонной установки вес импульса поверяемого расходомера;

• - считывание значений погрешности производится с дисплея эталонной установки.

• 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• - комплектность должна соответствовать РЭ на данную модификацию расходомера;

• - расходомер не должен иметь механических повреждений и следов вскрытия;

• - органы управления (переключатели, кнопки) должны работать без заеданий.

• 5.2 Опробование.

При опробовании расходомера устанавливается его работоспособность в соответствии с эксплуатационной документацией на него.

Включите расходомер. Задайте в измерительном участке эталонной установки несколько значений расхода.

Убедитесь, что значения среднего расхода жидкости на табло эталонной установки изменяется вслед за изменением расхода.

• 5.2.1 Подтверждение соответствия программного обеспечения (ПО) (только для расходомеров, оснащенных регистраторами ER500 и F-series)

Идентификация ПО осуществляется проверкой его идентификационных данных. Идентификация осуществляется по номеру версии. Номер версии встроенного ПО выводится на табло расходомера.

• 5.2.1.1 Идентификация ПО регистратора ER500

номер версии ПО выводится на дисплей при подаче питания или перезагрузке регистратора. При эксплуатации прибора перезагрузка происходит при выходе из меню настроек с одновременным сохранением параметров. Для этого необходимо нажать MENU один раз, чтобы войти в меню, и второй раз, чтобы выйти.

5.2.1.2Идентификация ПО регистратора F-series

нажать и удерживать кнопку PROG/ENTER 7 секунд, кнопкой STOP/k выбрать группу параметров "Ь", кнопкой START/ ▲ выбрать параметр "Ь2 S-VERS"

Идентификационные данные встроенного ПО должны соответствовать приведенным в Таблице 1.

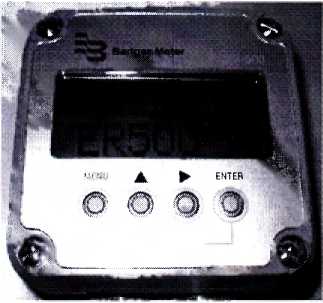

Индикация версии ПО регистратора ER500

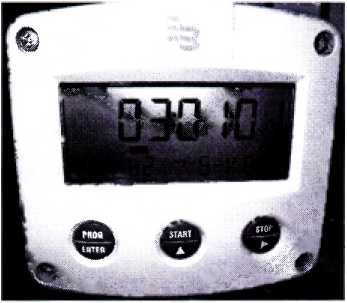

Индикация версии ПО регистратора F-series

Таблица 1

Рисунок! - Индикация версии ПО

• 5.3 Определение погрешности в диапазоне измерений объемного расхода и объема жидкости

В соответствии с Руководством по эксплуатации эталонной установки, задают 5 значений объемного расхода, равномерно распределенных между Q_mi_n и Q_max.

Значение относительной погрешности измерений объема определяют по формуле

• 100%,

(1)

i = 1,2,3,4,5.

где

Vj и Уэгзначения объема жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, дм³;

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объемного расхода в каждой поверочной точке не превышают ± 1,5% .

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

• 6.1 Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

• 6.2 Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца. Знак поверки наносится на корпус расходомера в виде наклейки, как показано на рис. 2, и на свидетельство о поверке.

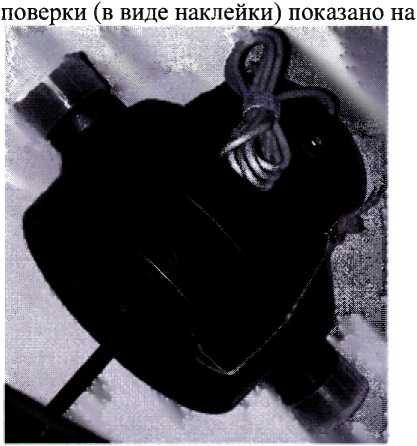

Место нанесения знака

Рисунок 2 - Место нанесения знака поверки.

• 6.3 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

Приложение А

ПРОТОКОЛ

Расходомер с качающимся диском Badger Meter Recordall (RCDL) модели__________

Зав. номер___________

Принадлежит___________________

Методика поверки МП 2550-0282-2017 утверждена ФГУП «ВНИИМ им. Д.И.

Менделеева» «24» марта 2017 г.

Условия поверки:

• - температура окружающего воздуха, °C _______

• - относительная влажность, %           _______

• - атмосферное давление, кПа             _______

Средства поверки:______________________________________

Номер версии встроенного ПО____________

ПО (соответствует/не соответствует)

Таблица 1- Определение относительной погрешности измерений объема

Расходомер _________________зав. номер______________

к эксплуатации годен (негоден)

Дата поверки "____" ___________20___г.

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

6
