Методика поверки «ГСИ. Система измерительная АСУТП Береговых сооружений» (МП 0606/2-311229-2018)

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311229

етрологии «СТП»

И.А. Яценко

«УТВЕРЖДАЮ»

Технический директор

ООО

Государственная система обеспечения единства измерений

Система измерительная АСУТП Береговых сооружений

МЕТОДИКА ПОВЕРКИ

МП 0606/2-311229-2018

г. Казань

2018

СОДЕРЖАНИЕ

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования техники безопасности и требования к квалификации поверителей 4

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение погрешности измерительного канала довзрывоопасных

концентраций горючих газов и паров

• 7.4 Определение абсолютной погрешности измерительного канала

влагосодержания

• 8 Оформление результатов поверки

ПРИЛОЖЕНИЕ А (рекомендуемое) Форма протокола поверки

ПРИЛОЖЕНИЕ Б (рекомендуемое) Схема подачи газовых смесей на вход

датчика оптического инфракрасного Drager PIR 7000 исполнения 334

ПРИЛОЖЕНИЕ В (обязательное) Технические характеристики газовых смесей, используемых при поверке измерительного канала довзрывоопасных концентраций горючих газов и паров

• 1.1 Настоящая методика поверки распространяется на систему измерительную АСУТП Береговых сооружений (далее - ИС) и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.2 Допускается проведение поверки отдельных измерительных каналов (далее- ИК) и (или) отдельных автономных блоков из состава ИС в диапазоне измерений, указанном в описании типа, или меньшем диапазоне в соответствии с заявлением владельца ИС с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Интервал между поверками ИС - 1 год.

При проведении поверки должны быть выполнены операции, приведенные в таблице 2.1.

Таблица 2.1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки применяют эталоны и средства измерений (далее - СИ), приведенные в таблице 3.1.

Таблица 3.1 - Основные эталоны и СИ

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

• 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте СИ, заверенную подписью поверителя и знаком поверки; поверочные ГС - действующие паспорта.

• 4.1 При проведении поверки должны соблюдаться следующие требования:

• - корпуса, применяемых СИ, компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационной документацией;

• - ко всем используемым СИ должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатации электроустановок

потребителей», правилами промышленной безопасности и охраны труда, действующими на территории     объектов     ООО «ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ-КАЛМЫКИЯ»,

Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационной документацией ИС, ее компонентов и применяемых средств поверки;

• - предусмотренные федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11.03.2013 №96;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ-КАЛМЫКИЯ» в сфере безопасности, охраны труда и окружающей среды.

• 4.2 К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - имеющих квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

• - изучившие эксплуатационную документацию на ИС, СИ, входящие в состав ИС, и средства поверки;

• - изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ-КАЛМЫКИЯ», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 4.3 При появлении загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                  от плюс 15 до плюс 25

• - относительная влажность, %                            от 30 до 80

• - атмосферное давление, кПа                             от 84 до 106

• 5.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 5.1, но удовлетворяющих условиям эксплуатации ИС и средств поверки.

• 6.1 Перед проведением поверки выполняют следующие подготовительные операции:

• - изучают техническую и эксплуатационную документацию ИС;

• - изучают настоящую инструкцию и руководства по эксплуатации средств поверки;

• - подготавливают средства поверки с соблюдением указаний эксплуатационной документации;

• - проверяют заземление СИ, работающих под напряжением;

• - контролируют фактические условия поверки на соответствие требованиям раздела 5 настоящей инструкции;

• - средства поверки выдерживают при температуре, указанной в разделе 5 настоящей инструкции, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

• - проверяют параметры конфигурации ИС (значения констант, коэффициентов, пределов измерений и уставок) на соответствие данным, зафиксированным в эксплуатационных документах ИС;

• - выполняют иные необходимые подготовительные и организационные мероприятия.

• 6.2 Проверяют наличие следующей документации:

• - руководства по эксплуатации ИС;

• - формуляра ИС;

• - свидетельства о предыдущей поверке ИС (при периодической поверке).

• 6.3 Поверку продолжают при выполнении всех требований, описанных в пунктах 6.1 и

• 6.2 настоящей инструкции.

• 7.1.1 При внешнем осмотре ИС проверяют:

• - соответствие состава ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технической и эксплуатационной документации ИС;

• - заземление компонентов ИС, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

• 7.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технической и эксплуатационной документации ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

• 7.2 Опробование

• 7.2.1.1 Подлинность программного обеспечения (далее - ПО) ИС проверяют сравнением идентификационных данных внешнего ПО с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в таблице 7.1.

Таблица 7.1 - Идентификационные данные ПО ИС

• 7.2.1.2 Идентификационные данные ПО определяют в соответствии с руководством по эксплуатации ИС.

• 7.2.1.3 Проверяют возможность несанкционированного доступа к ПО ИС и наличие процедуры аутентификации (ввод пользователя и пароля).

• 7.2.1.4 Результаты опробования считают положительными, если идентификационные данные ПО ИС совпадают с идентификационными данными, которые приведены в таблице 7.1, исключается возможность несанкционированного доступа к ПО ИС, обеспечивается аутентификация.

Проверку работоспособности ИС проводят одновременно с определением метрологических характеристик по пунктам 7.3-7.4 настоящей инструкции.

• 7.3.1 Определение погрешности выполняют для каждого ИК довзрывоопасных концентраций горючих газов и паров в соответствии с заявлением владельца ИС.

• 7.3.2 Определение погрешности ИК довзрывоопасных концентраций горючих газов и паров выполняют комплектно на месте эксплуатации.

  • 7.3.2.1 Собирают схему в соответствии с приложением Б настоящей инструкции.

  • 7.3.2.2 На вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334 подают ГС, содержащий поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенные в приложении В настоящей инструкции. Подачу ГС осуществляют посредством калибровочного адаптера.

  • 7.3.2.3 Фиксируют значение температуры окружающей среды в месте поверки t_ynn , °C, измеренное термогигрометром.

  • 7.3.2.4 Фиксируют значение атмосферного давления р_атм, кПа, измеренное термогигрометром.

  • 7.3.2.5 Расход ГС устанавливают (0,5±0,1) дм³/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 с.

  • 7.3.2.6 При подаче каждой ГС фиксируют установившиеся показания ИК довзрывоопасных концентраций горючих газов и паров с монитора АРМ операторов ИС.

  • 7.3.2.7 Для диапазона измерений от 0 до 50 % нижнего концентрационного предела распространения пламени (далее - НКПР) в каждой реперной точке вычисляют абсолютную погрешность Днкпр, % НКПР, по формуле

^НКПР1 ⁼ С; - С_д; ,                                            (1)

где Cj - показания ИК довзрывоопасных концентраций горючих газов и паров в z-ой реперной точке, % НКПР;

С_Д1 - действительное значение содержания определяемого компонента в ГС в z-ой реперной точке, % НКПР (берут из паспорта на ГС).

• 7.3.2.8 Для диапазона измерений свыше 50 до 100 % НКПР в каждой реперной точке вычисляют относительную погрешность , %, по формуле

^HKITPi ⁼ р ЮО.                                     (2)

'-'да

• 7.3.2.9 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.3.2.10 Результаты определения погрешности ИК довзрывоопасных концентраций горючих газов и паров считают положительными, если рассчитанная погрешность ИК довзрывоопасных концентраций горючих газов и паров в каждой реперной точке не выходит за пределы:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от 90,6 до 104,8 кПа:

• - для диапазона измерений от 0 до 50 % НКПР А_Стах, % НКПР:

^АСтах            1, 25 •     ~ ²⁰ + 1, 5² + f 0, 37 •         ,                        (3)

^Стах   \ I/      10  ) С   ЮО J

где С_тах - верхний предел диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров, % НКПР;

• - для диапазона измерений свыше 50 до 100 % НКПР 5_Стах, %:

  5_Г

  С maxi

  t,_nn-20

  10

  у	f с
  + 32 +	0 37,Л
  	С к     Ч У

  9

  (4)

  =+^10²+^2,5 •

  б) если атмосферное давление, измеренное термогигрометром, не находится в пределах от 90,6 до 104,8 кПа:

  - для диапазона измерений от 0 до 50 % НКПР А_Стах, % НКПР:

  атм_~ РНУ ₊f() З₇.£тах_^ , з,з ) I ЮО )

  ^гд^е рну

  ( t_vnn-20A

  ±J3-+ 1,25-^---

  VI 10 J

  нормальное условие (атмосферное давление) поверки датчика оптического инфракрасного Drager PIR 7000 исполнения 334, кПа;

  - для диапазона измерений свыше 50 до 100 % НКПР 8_Стах, %:

  +з²+Гз-^Ра™~^РнУ-^>|

  I 3,3 J

  -20У

  уПП

  с

  + 0,37-

  с Y max

  С. J

  (5)

  (6)

• 7.4.1 Определение абсолютной погрешности выполняют для каждого ИК влагосодержания в соответствии с заявлением владельца ИС.

• 7.4.2 Проверяют наличие действующего свидетельства о поверке на первичный ИП ИК влагосодержания.

• 7.4.3 Отключают первичный ИП ИК влагосодержания и к соответствующему каналу подключают калибратор тока, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

• 7.4.4 Погрешность ВИК влагосодержания определяют на месте эксплуатации при пяти значениях влагосодержания, соответствующих 0; 25; 50; 75; 100 % шкалы ИК влагосодержания.

• 7.4.5 С помощью калибратора тока устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК влагосодержания.

• 7.4.6 Значение подаваемого калибратором тока аналогового сигнала силы постоянного тока Ik, мА, соответствующее задаваемому значению влагосодержания ср_к, %, рассчитывают по формуле

1_к=-^Фк -16 + 4,                                     (7)

Фтах Фтт

где т - верхний предел диапазона измерений ИК влагосодержания, %;

■ max

Фш1п - нижний предел диапазона измерений ИК влагосодержания, %.

• 7.4.7 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измеряемого параметра и температуры окружающей среды в месте установки ВИК влагосодержания ИС t_yBn , °C, измеренного термогигрометром.

• 7.4.8 Вычисляют приведенную погрешность ВИК влагосодержания у_(рВП , %, по формуле

Y.,._M, =             -100.                                              (8)

Фтах Фтт

где ф_изн   - значение влагосодержания по показаниям ИК влагосодержания ИС, %;

ф     - действительное значение влагосодержания, соответствующее задаваемому

калибратором тока аналоговому сигналу силы постоянного тока, %.

• 7.4.9 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении А настоящей инструкции.

• 7.4.10 Повторяют процедуры по 7.4.5-7.4.9 для значений влагосодержания, соответствующих 25; 50; 75; 100 % шкалы ИК влагосодержания.

• 7.4.11 Результаты определения абсолютной погрешности ИК влагосодержания считают положительными, если первичный ИП ИК влагосодержания имеет действующее свидетельство о поверке и приведенная погрешность, рассчитанная по 7.4.8, в каждой реперной точке не выходит за пределы у _фВПтах, %:

7<рВП_тах=±0,37.                                        (9)

• 8.1 Результаты поверки ИС оформляют протоколом с указанием даты и места проведения поверки, условий поверки, применяемых эталонов, результатов расчета погрешности. Рекомендуемая форма протокола поверки ИС приведена в приложении А настоящей инструкции.

• 8.2 При положительных результатах поверки ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком.

  • 8.2.1 При положительных результатах поверки отдельных ИК из состава ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком с указанием информации об объеме проведенной поверки.

  • 8.2.2 При наличии свидетельств о поверке ИП ИС, они прикладываются к свидетельству о поверке ИС.

  • 8.2.3 При наличии свидетельств о поверке ИС в части отдельных ИК, они прикладываются к свидетельству о поверке ИС.

• 8.3 Отрицательные результаты поверки ИС оформляют в соответствии с утвержденным порядком. При этом выписывается извещение о непригодности к применению ИС с указанием причин непригодности.

(рекомендуемое)

Форма протокола поверки

Дата_____._____.20___г.

Поверитель: (наименование юридического лица или индивидуального предпринимателя, выполнившего поверку)

Место проведения поверки:

Наименование поверяемого средства измерений:

Заводской номер ИС:

Условия проведения поверки:

а) температура окружающего воздуха, °C:

• - в месте установки ВИК

• - в местах установки первичных ИП ИК

б) относительная влажность, %                               ________

в) атмосферное давление, кПа                                ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Поверка проведена в соответствии с документом:

• 1. Внешний осмотр: соответствует (не соответствует) требованиям 7.1 методики поверки.

• 2. Опробование: соответствует (не соответствует) требованиям 7.2 методики поверки.

3 Определение погрешности ИК довзрывоопасных концентраций горючих газов и паров

3.1 Состав ИК довзрывоопасных концентраций горючих газов и паров

3.2 Результаты определения погрешности ИК довзрывоопасных концентраций горючих газов и паров комплектно

3.2.1 Результаты определения абсолютной погрешности ИК довзрывоопасных концентраций горючих газов и паров

Максимальная полученная относительная погрешность ________%

где С_д - действительное значение содержания определяемого компонента в ГС, % НКПР (берут из паспорта на ГС); С       - показания ИК довзрывоопасных концентраций горючих газов и паров в z-ой реперной точке, % НКПР;

t_ynn - значение температуры окружающей среды в месте поверки, °C;

Анкпр - абсолютная погрешность ИК довзрывоопасных концентраций горючих газов и паров, % НКПР; А_Стах ^_ пределы абсолютной погрешности ИК довзрывоопасных концентраций горючих газов и паров, % НКПР; З_нкпр ^_ относительная погрешность ИК довзрывоопасных концентраций горючих газов и паров, %;

3_Стах ^_ пределы относительной погрешности ИК довзрывоопасных концентраций горючих газов и паров, %. Результаты определения погрешности ИК довзрывоопасных концентраций горючих газов и паров: положительные (отрицательные).

4 Определение относительной погрешности ИК влагосодержания

4.1 Состав ИК

Свидетельство о поверке влагомера нефти погружного модели LI: номер, срок действия, кем выдано Результаты определения абсолютной погрешности ИК влагосодержания: положительные (отрииателъные).

(рекомендуемое)

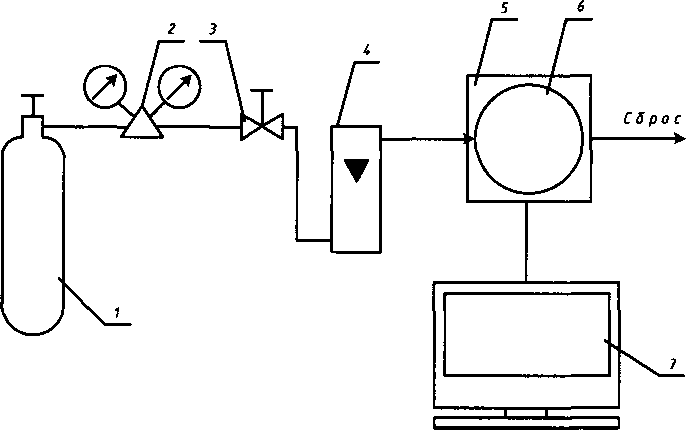

Схема подачи ГС на вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334

Схема Б.1 - Схема подачи ГС на вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334

Условные обозначения:

• 1 - источник ГС;

• 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

• 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 - адаптер калибровочный (показан условно);

6-поверяемый датчик оптический инфракрасный Drager PIR 7000 исполнения 334 (показан условно);

7 - АРМ оператора ИС.

(обязательное) Технические характеристики ГС, используемых при поверке ИК довзрывоопасных концентраций горючих газов и паров

Таблица В.1  - Технические характеристики ГС, используемых при поверке ИК

довзрывоопасных концентраций горючих газов и паров
