Государе г венная корпорация по атомной энерт ни «Росатом» Федеральное государственное униiарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной фишки

ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ

ФГУП «РФЯЦ-ВНИИЭФ»

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311769

пр. Мира. д. 37. г. Саров. Нижегородская обл.. 607188 Телефон 83130 22224 Факс 83130 22232 E-mail nio30 a olit.vniief.ru

СОГЛАСОВАНО

Руководитель ЦИ СИ, главный метролог

"«РФЯЦ-ВНИИЭФ»

г/ В.К. Дарымов

<%■>> 2021

Государственная система обеспечения единства измерений

ДАТЧИКИ ДИНАМИЧЕСКОГО ДАВЛЕНИЯ 5V

Методика поверки

5V200 МП

2021

Содержание

и полярности выходного сигнала

  • 9.2 Проверка отклонения действительного значения коэффициента

преобразования от паспортного значения в течение межповерочного интервала

  • 10 Подтверждение соответствия средства измерений

метрологическим требованиям

Приложение А (справочное) Перечень документов, на которые даны

ссылки в тексте методики поверки

Приложение Б (справочное) Выбор эталонов для проверки датчиков

с учетом критериев достоверности поверки

1 Общие положения
  • 1.1 Методика поверки 5V200 МП (далее - МП) распространяется на датчики динамического давления 5V (далее - датчики), выпускаемые по техническим условиям ГТБВ.406231.200 ТУ. и предназначенные для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.

  • 1.2 МП устанавливает методику первичной и периодической поверок датчиков методом прямых измерений с использованием рабочих эталонов по ГОСТ Р 8.801 и МИ 1710. Первичной поверке датчики подвергают при выпуске из производства и после ремонта.

  • 1.3 МП разработана в соответствии с требованиями приложения № 3 к приказу Минпромторга России от 28 августа 2020 г. № 2907 с учетом рекомендаций ГОСТ iP 8.973.

  • 1.4 Перечень документов, на которые даны ссылки в тексте МП. приведен в приложении А.

2 Перечень операций поверки средства измерений
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Перечень операций при поверке

Наименование операции

Номер пункта

МП

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

7

да

да

2 Подготовка к поверке и опробование

8

да

да

3 Проверка верхнего предела измерений, пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования с отклонением и полярности выходного сигнала

9.1

да

да

4 Проверка отклонения действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала

9.2

нет

да

  • 2.2 При получении отрицательного результата какой-либо операции поверки дальнейшую поверку не проводят, и результаты оформляют в соответствии с 11.4.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки соблюдают следующие условия:

  • -  температура окружающего возду ха

    от 18 °C до 25 °C

    от 30 % до 80 % от 84.0 до 106.7 кПа

    220tg В

    (50 ± 1) Гц

  • -  относительная влажность воздуха

  • -  атмосферное давление

  • -  напряжение питающей сети

  • -  частота питающей сети

  • 3.2 Вибрация, тряска, удары, магнитные поля, кроме земного, при проведении поверки должны отсутствовать.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки допускают сотрудников, аттестованных в качестве поверителя в установленном порядке, изучивших МП и эксплуатационные документы на применяемые средства поверки.

  • 4.2 Сотрудники, аттестованные в качестве поверителей, должны иметь группу по электробезопасности не ниже III.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют рабочие эталоны по ГОСТ Р 8.801 и МИ 1710 (далее - эталоны) и средства измерений (далее - СИ), приведенные в таблице 2.

Таблица 2 - Перечень эталонов и СИ, применяемых при поверке

Требуемая характеристика

Наименование эталона, СИ (per. номер в ФИФ ОЕИ)

Основные метрологические характеристики эталона, СИ

Диапазон воспроизведения импульсного давления от 0,2 до 1 000 кПа

Эталон единицы импульсного давления в диапазоне значений от 1 до 1000 кПа,

per. № З.АЗД.ОЗ 12.2015, в составе: установки импульсного давления Импульс-1 (per. № 55429-13)

ПГН ±0.25 % в диапазоне от 1,0 до 12,5 кПа включ.; ПГ ±0,1 % в диапазоне св. 12,5 до 1000 кПа; длительность переднего фронта от 0,5 до 5,0 мс

Диапазон воспроизведения импульсного давления от 0,1 до 25 МПа

Эталон единицы импульсного давления 1 разряда в диапазоне значений от 0,1 до 25 МПа.

per. № З.АЗД.ОЗ 13.2015, в составе: установки импульсного давления Импульс-2 (per. № 58891-14)

ПГ ± 0,05 % ВПИ2 ’ в диапаз. от 0.1 до 2,5 МПа включ.;

ПГ ± 0,05 % в диапазоне св. 2,5 до 25 МПа; длительность переднего фронта от 0,5 до 5.0 мс

Диапазон воспроизведения импульсного давления от 6 до 600 МПа

Эталон единицы импульсного давления в диапазоне значений от 6 до 600 МПа,

per. № З.АЗД.ОЗ89.2016, в составе: установки импульсного давления Импульс-4

ПГ± (0,4... 1,0) %; длительность переднего фронта от 0,5 до 5.0 мс

Питание датчика:

  • - по току от 2 до 20 мА;

  • - по напряжению от 15 до 30 В

Усилитель измерительный АР5100 (per. № 39864-08)

Режим питания датчика:

  • - напряжение (24 ± 2) В,

  • - ток (3,6 ± 0,3) мА

Диапазон измерений выходного сигнала датчика от 0,01 до 6 В

Анализатор спектра A17-U2 (per. №24718-03)

ВПИ2) 7 В;

частота от 0,03 до 9 -10'1 Гц;

ПГ± (0,00577+0,5) мВ

11 ПГ- пределы допускаемой относительной (приведенной или абсолютной) погрешности;

2) ВПИ - верхний предел измерений

  • 5.2 Для контроля условий поверки применяют СИ, приведенные в таблице 3.

  • 5.3 Допускается применять другие средства измерений, обеспечивающие требуемые диапазоны и точность измерений.

Таблица 3 - Перечень СИ. применяемых для контроля условий поверки

Требуемая характеристика (условия поверки)

Наименование СИ

Основные метрологические характеристики СИ

Температура окружающего воздуха от 18 °C до 25 °C

термогигрометр модели 1620А DewK

ПГ±0,25 °C

Относительная влажность воздуха от 30 % до 80 %

ПГ±2%

Атмосферное давление от 84.0 до 106,7 кПа

Барометр-анероид

БАММ-1

ПГ±200 Па

Напряжение питающей сети 220^з В

Мультиметр 34401А

ПГ±0,64В

Частота питающей сети (50 ± 1) Гц

ПГ± 0,001 Гц

6 Требования по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки выполняют все требования безопасности, указанные в руководствах по эксплуатации (РЭ) на датчик, эталоны и СИ, применяемые при поверке.

  • 6.2 При выполнении работ с датчиком руководствуются «Правилами устройства электроустановок» (ПУЭ) и «Правилами по охране труда при эксплуатации электроустановок», утвержденными приказом Минтруда России № 903 н от 15 декабря 2020 года.

  • 6.3 Меры по электробезопасности при подготовке и проведении поверки датчика должны соответствовать требованиям ГОСТ 12.2.007.0.

  • 6.4 Установку (снятие) датчика на объекте поверки проводят в отсутствии давления и при отключенном электрическом питании датчика.

7 Внешний осмотр средства измерений
  • 7.1 11ри внешнем осмотре датчика проверяют отсутствие видимых повреждений:

  • - целостность корпуса датчика;

  • - состояние поверхностей (отсутствие вмятин, царапин, задиров).

  • 7.2 При внешнем осмотре проверяют также наличие маркировки, четкость обозначений, соответствие комплектности требованиям эксплуатационной документации.

  • 7.3 При наличии дефектов поверку проводят только после их устранения. Если дефекты устранить не возможно, датчик бракуют.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед проведением поверки датчик выдерживают не менее 3 ч при температуре, приведенной в 3.1.

  • 8.2 Все средства поверки перед поверкой датчика включают и прогревают в соответствии с требованиями эксплуатационных документов на них.

  • 8.3 При опробовании проверяют работоспособность датчика. Работоспособность проверяют одиночным легким надавливанием пальцем на мембрану' датчика, регистрируя на экране анализатора спектра A17-U2 изменение выходного сигнала.

9 Определение метрологических характеристик средства измерений
  • 9.1 Проверка верхнего предела измерений, пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования с отклонением и полярности выходного сигнала

    • 9.1.1  Проверку верхнего предела измерений, пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента с отклонением и полярности выходного сигнала проводят на эталонах согласно таблице 2.

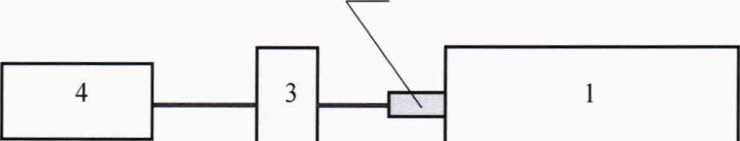

    • 9.1.2 Собрать схему внешних электрических соединений согласно рисунку 1. Включить и прогреть измерительные приборы согласно РЭ на них.

  • 1 - установка импульсного давления Импульс-1. Импульс-2 или Импульс-4;

  • 2 - датчик динамического давления 5V;

  • 3 - усилитель измерительный АР5100:

  • 4 - анализатор спектра А17-U2.

Рисунок 1 - Схема проверки пределов допускаемой основной погрешности, приведенной к верхнему пределу измерений, номинального значения коэффициента преобразования с отклонением и полярности выходного сигнала

  • 9.1.3 Подать на датчик избыточное давление с фиксированным уровнем Р\ - 0,2 Рвпи. На установке Импульс-1 давление создать с помощью насоса СРР 30 и контролировать преобразователями давления D-10. На установке Импульс-2 давление создать и контролировать с помощью грузопоршневого манометра МП-250. На установке Импульс-4 давление создать с помощью рычажного насоса и контролировать датчиками избыточного давления АР 1702-60. АР 1702-100. АР 1702-160 или АР 1702-250.

  • 9.1.4 Произвести сброс избыточного давления до нуля (до атмосферного давления) на установке Импульс-1 с помощью прорыва мембраны, на установке Импульс-2 с помощью электромагнитного клапана, на установке Импульс-4 с помощью вентиля.

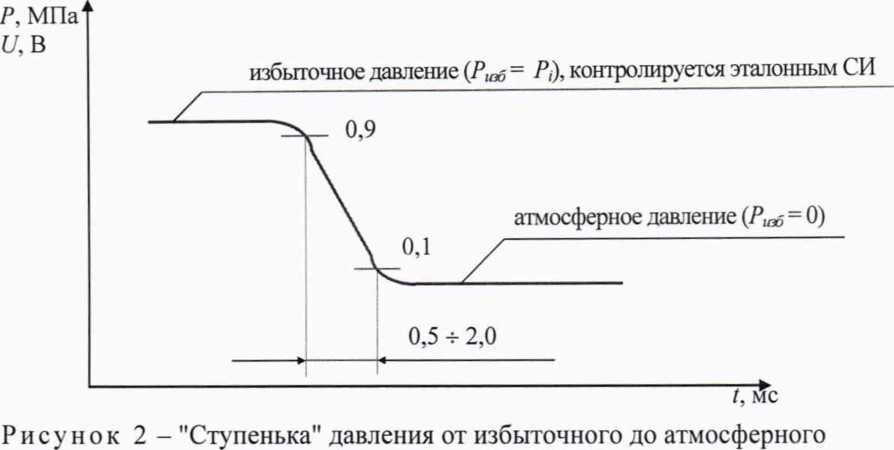

  • 9.1.5 Выходной сигнал ("ступеньку" давления) U\. В, приведенный на рисунке 2. регистрировать на экране анализатора спектра A17-U2 Результаты измерений занести в таблицу 4.

  • 9.1.6 Операции по 9.1.3 - 9.1.5 выполнить не менее трех раз.

  • 9.1.7 Среднее арифметическое значение выходного сигнала С,, В. рассчитать по формуле (1) и занести в таблицу 4

  • 9.1.8 Коэффициент преобразования датчика Kh B/МПа, рассчитать по формуле

(2) и полученное значение занести в таблицу 4

(2)

  • 9.1.9  Операции по 9.1.3 - 9.1.8 выполнить для давлений Р2 = 0,4-Рвпи, Р2 = 0,6-Рвпи, ^>4= 0,8 Рвпи и Ps~ Рвпи-

  • 9.1.10 Действительное (среднее квадратическое) значение коэффициента преобразования датчика К, В/МПа, рассчитать по формуле (3) и занести в таблицу 4

z^-p< .                                   О)

Z^2

Таблица 4 - Результаты измерений

Параметры

Номер изме-рений п

Задаваемое импульсное давление Р\, МПа

Действительное значение коэффициента преобразования К, В/МПа

Pi

Pi

Рз

Ра

Р>

Выходной сигнал U\, В

1

2

3

Ср.

Коэффициент преобразования К\, В/МПа

Основная погрешность yj, %

  • 9.1.11 Основную погрешность %, на каждом уровне задаваемого импульсного давления рассчитать по формуле (4) и занести в таблицу 4

    и.-КР, KPS

    •100.

    (4)

  • 9.1.12 Датчик считать выдержавшим испытания, если:

  • - действительное значение коэффициента преобразования находится в пределах:

а) (80 ± 20) B/МПа для модификаций 5V101TA-0,6, 5V101 ТВ-0,6;

б) (8 ± 2) B/МПа для модификаций 5V101TA-6, 5V101TB-6, 5V1 ЮТА-6, 5V110TB-6;

в) (0,8 ± 0,2) B/МПа для модификаций 5V101TA-60, 5V101TB-60;

г) (0,20 ± 0,05) B/МПа для модификаций 5V101TA-250, 5V101 ТВ-250;

д) (0,08 ± 0,02) B/МПа для модификаций 5VI ЮТА-600, 5V1 ЮТВ-600;

е) (0,050 ± 0,012) B/МПа для модификаций 5V1 ЮТА-1000, 5VI1 ОТВ-1000;

ж) (0.030 ± 0.008) B/МПа для модификаций 5V1 ЮТА-1600, 5V11 ОТВ-1600; и) (0,020 ± 0,005) B/МПа для модификаций 5V1 ЮТА-2500, 5V1 ЮТВ-2500;

  • - полярность выходного сигнала положительная (выходной сигнал соответствует рисунку 2);

  • - модуль основной погрешности |у,|, приведенной к верхнему предел измерений, на каждом уровне измерений импульсного давления удовлетворяет неравенству

1У(1^ук-у                               (5)

где ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика, определенное в соответствии с требованиями МИ 187 и МИ 188 по приложению Б:

а)  Ук= 0,91 для модификаций 5V101TA-0,6, 5V101TB-0,6, 5V101TA-6. 5V101TB-6. 5V1 ЮТА-6 и 5VI10ТВ-6, поверяемых на установке Импульс-1;

б) Ук= 0,93 для модификаций 5V101TA-60, 5V101TB-60. 5V101TA-250 и 5V101 ТВ-250, поверяемых на установке Импульс-2;

в) ук = 0,82 для модификаций 5V1 ЮТА-600, 5VI ЮТВ-600, 5V11 ОТА-1000, 5V110TB-1000, 5V1 ЮТА-1600, 5V1ЮТВ-1600, 5V1 ЮТА-2500 и 5V1 ЮТВ-2500, поверяемых на установке Импульс-4;

у - предел допускаемой основной погрешности датчика. ±2,5 % ВПИ.

  • 9.2   Проверка  отклонения действительного  значения  коэффициента

преобразования от паспортного значения в течение межповерочного интервала

  • 9.2.1 Проверку  отклонения  действительного  значения  коэффициента

преобразования от паспортного значения в течение межповерочного интервала проводят только при периодической поверке.

  • 9.2.2 Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала уКп, %, рассчитывают по формуле

Укп=-^--ЮО.                    (6)

где К - действительное значение коэффициента преобразования по 9.1.10, В/МПа;

Кц - паспортное (по результатам предыдущей поверки) значение коэффициента преобразования, В/МПа.

  • 9.2.3 Датчик признают годным, если отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала Кп не более 2,5 %.

10 Подтверждение соответствия средства измерений метрологическим требованиям
  • 10.1  Для подтверждения соответствия датчика установленным метрологическим требованиям руководствуются процедурами, описанными в разделе 9.

  • 10.2  Датчик считают соответствующим установленным метрологическим требованиям при положительных результатах испытаний, приведенных в пунктах

  • 9.1.12 и 9.2.3.

11 Оформление результатов поверки
  • 11.1  Оформление результатов поверки проводят в соответствии с действующими нормативными документами. Протокол поверки оформляют в произвольной форме с учетом требований системы менеджмента качества организации, проводившей поверку.

  • 11.2  Сведения о результатах поверки в целях ее подтверждения передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

  • 11.3  По заявлению владельца положительные результаты поверки датчика удостоверяют свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.

  • 11.4  На датчик, не удовлетворяющий требованиям настоящей методики поверки, выдают извещение о непригодности с указанием причин. Датчик к дальнейшей эксплуатации не допускают.

Приложение А

(справочное)

Перечень документов, на которые даны ссылки в тексте методики поверки

Обозначения

Наименование

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 8.801-2012

ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от Г102 до 2,5 • 107 Па для частот от 5 • 10’1 до Г104 Гц и длительностей от Г10 ? до 10 с при постоянном давлении до 5• 106 Па

ГОСТ Р 8.973-2019

ГСИ. Национальные стандарты на методики поверки. Общие требования к содержанию и оформлению

ГТБВ.406231.200 ТУ

Датчики динамического давления 5V. Технические условия

МИ 1710-87

ГСИ. Государственная поверочная схема для средств измерений избыточного импульсного давления в диапазоне 1106  2 10s Па при длительности фронта

импульса от 2 -1 О*4 до 5 -10‘3 с

МИ 187-86

Методические указания. ГСИ. Достоверность и требования к методикам поверки средств измерений

МИ 188-86

Методические указания. ГСИ. Средства измерений. Установление значений параметров методик поверки

Приложение № 3 к приказу

Минпромторга России от 28 августа 2020 г. № 2907

Требования к методикам поверки средств измерений

Приказ Минтруда России от 15 декабря 2020 г. № 903 н

Правила по охране труда при эксплуатации электроустановок

ПУЗ

Правила устройства электроустановок

Приложение Б

(обязательное)

Выбор эталонов для поверки датчиков с учетом критериев достоверности поверки

Б.1 При выборе эталонов для поверки датчиков в соответствии с требованиями МИ 187 и МИ 188 устанавливают следующие критерии и параметры поверки:

Лам - наибольшая вероятность ошибочного признания годным любого в действительности дефектного экземпляра датчика. Лам = 0,20;

(5м)/»а - отношение наибольшего возможного модуля основной погрешности экземпляра датчика, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности датчика, (6М)/>Я = 1,25;

т - число проверяемых точек в диапазоне измерений датчика, т >5;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек, п > 3;

ук - абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности датчика;

Qkp - отношение предела допускаемой погрешности эталонов, применяемых при поверке, к пределу допускаемой основной погрешности поверяемого датчика.

Примечание - Значения ук и ар выбирают по таблице Б.1, взятой из МИ 188.

Таблица Б.1- Значения параметра ук (числитель) и критерия (5м)/,а (знаменатель) а

ар

Значения ук И (§м)ба при Лам, равном

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,45

0,50

1/10

0,90

0,94

0,95

0,96

0,97

0,98

0,98

0,99

0,99

1,00

1,00

1,00

1,04

1,05

1,06

1,07

1,08

1,08

1,09

1,09

1,10

1,10

1/5

0,80

0,88

0,91

0,93

0,94

0,96

0,97

0,98

0,99

0,99

1,00

1,00

1,08

1,11

1,13

1,14

1,16

1,17

1,18

1,19

1,19

1,20

1/4

0,75

0,85

0.88

0,91

0,93

0,95

0,96

0,97

0,98

0,99

1.00

1,00

1,10

1,13

1,16

1,18

1,20

1,21

1,22

1,23

1,24

1,25

1/3

0,67

0,80

0.85

0,88

0,91

0,93

0,94

0.96

0,98

0.99

1,00

1,00

1,13

1,18

1,21

1,24

1,26

1,27

1,29

1,31

1,32

1,33

1/2,5

0,60

0,76

0,82

0.86

0,89

0,91

0,93

0,95

0,97

0,98

1,00

1,00

1,16

1,22

1,26

1,29

1,31

1,33

1,35

1,37

1,38

1,40

1/2

0,50

0.70

0,77

0,82

0.86

0,89

0,92

0,94

0,96

0,98

1,00

1,00

1,20

1,27

1,32

1,36

1,39

1,42

1,44

1,46

1,48

1,50

А

Б.2 С учетом установленных по В. 1 значений Лам, (5м)/>а, w и п таблицу Б.1 преобразуют в таблицу Б.2.

Таблица Б.2 - Параметры и критерии достоверности поверки датчика

Ctp

0,1 (1/ю)

0,2 (1/5)

0,25 (1/4)

0,33 (1/3)

0,4 (1/2,5)

0,5 (1/2)

Ук

0,97

0,94

0,93

0,91

0,82

0,70

Р Ьам

0,20

0,20

0,20

0,20

0,10

0,05

(§м)ба

1,07

1,14

1,18

1,24

1,22

1,20

Б.З При выборе эталонов для поверки датчиков, в соответствии с требованиями МИ 187 и МИ 188, соблюдают следующее соотношение

+ 6и < аР • 5СИ, где дР - предел допускаемой основной относительной погрешности эталона. %; ди - предел допускаемой основной относительной погрешности анализатора спектра A17-U2, %;

(БД)

JCH - предел допускаемой основной относительной погрешности поверяемого датчика, %.

Б.4 Наибольшие и наименьшие значения допускаемой основной относительной погрешности JP, %, эталонов, для уровней давления 0,2 • Рвпи и Рвпи соответственно, составляют:

  • - 0,25 % (установка Импульс-1) при воспроизведении уровня 0,2 • Рвпи для датчиков модификаций 5V101TA-0.6 и 5VI01ТВ-0.6;

  • - 0,10 % (установка Импульс-1) при воспроизведении уровня Рвпи для датчиков модификаций 5V101TA-0,6, 5V101TB-0,6, 5V101TA-6, 5V101TB-6, 5V110TA-6 И5У110ТВ-6;

  • - 0,10 % (установка Импульс-2) при воспроизведении уровня 0,2 • Рвпи для датчиков модификаций 5V101TA-60 и 5 V101ТВ-60;

  • - 0,05 % (установка Импульс-2) при воспроизведении уровня Рвпи для датчиков модификаций 5V101TA-60, 5V101 ТВ-60, 5V101TA-250 и 5V101 ТВ-250;

  • - 2,0 % (установка Импульс-4) при воспроизведении уровня 0,2 • Рвпи для датчиков модификаций 5V1 ЮТА-600, 5V110TB-600, 5V1 ЮТА-1000, 5V110TB-1000. 5V1 ЮТА-1600, 5V1ЮТВ-1600, 5V1 ЮТА-2500 и 5V1 ЮТВ-2500;

  • - 0,4 % (установка Импульс-4) при воспроизведении уровня Рвпи для датчиков модификаций 5V110ТА-600. 5V110TB-600, 5V1 ЮТА-1000, 5V110TB-1000, 5V1 ЮТА-1600, 5VI ЮТВ-1600, 5V1 ЮТА-2500 и 5V1 ЮТВ-2500.

Б.5 Наибольшее и наименьшее значения допускаемой основной погрешности анализатора спектра A17-U2 для уровней давления 0,2 • Рвпи (£/< = (0,8 ... 1,2) В) и ^впи - (4,9 ... 5,7) В) рассчитывают по формуле

Ду= (0,005 • U, + 0,5) мВ = (4,5 ... 29)мВ или = (0,56 ... 0,51) %   (Б. 2)

где Uj- входной сигнал (напряжение), мВ.

Б.6 Наибольшее и наименьшее значения допускаемой основной относительной погрешности <5СИ, %, поверяемого датчика, для уровней давления 0,2 • Рвпи и Рвпи соответственно, рассчитывают по формулам

(Б.З) (Б.4)

где Уси ~ предел допускаемой основной погрешности датчика, приведенный к верхнему пределу измерений, 2,5 %;

Б.7 Подставляя полученные по Б.4, Б.5 и Б.6 значения в соотношение (Б.1) получают следующие соотношения (с наибольшей левой частью неравенства)

0,053 > аР для уровней давления 0,2-Рвпи на установке Импульс-1,

(Б.5)

(Б.6)

(Б.7)

(Б.8)

(В.9) (В.Ю)

0,304 > аР для уровней давления Рвпи на установке Импульс-1,

0,053 > аР для уровней давления 0,2-Рвпи на установке Импульс-2,

0,244 > аР для уровней давления Рвпи на установке Импульс-2, 0,205 > аР для уровней давления 0,2-Рвпи на установке Импульс-4,

0,364 > аР для уровней давления Рвпи на установке Импульс-4.

Б.8 По таблице Б.2 определяют допускаемый (ближайший) параметр ар, удовлетворяющий соотношениям (Б.5)...(Б.1О) и параметр ук для неравенства (5) при определении годности (негодности) поверяемого датчика:

  • - для модификаций 5V101TA-0,6, 5V101TB-0,6. 5V101TA-6, 5V101TB-6, 5V110TA-6 и 5V110TB-6, поверяемых на установке Импульс-1, ар = 0,33 (1/3) и ук = 0,91;

  • - для модификаций 5V101TA-60, 5V101TB-60, 5V101TA-250 и 5V101TB-250. поверяемых на установке Импульс-2, ар = 0,25 (1/4) и ук = 0,93;

  • - для модификаций 5VI ЮТА-600, 5V110ТВ-600, 5V1 ЮТА-1000, 5VI1 ОТВ-1000, 5VI ЮТА-1600, 5V11 ОТВ-1600, 5V1 ЮТА-2500 и 5VIЮТВ-2500, поверяемых на установке Импульс-4, ар = 0,4 (1/2,5) и ук = 0,82.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
