Г осу дарственная система обеспечения единства измерений

БЛОКИ СВЯЗИ СО СРЕДСТВАМИ ИЗМЕРЕНИЙ БС-СИ2

Методика поверки

08Б.03.00.00-2018 МП

Екатеринбург

2018

Содержание

Приложение А

Приложение Б

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на блоки связи со средствами измерений БС-СИ2 (далее - БС-СИ2) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 12 лет.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение относительной погрешности измерений времени и проверка правильности вычисления количества электрической энергии

8.3

+

+

  • 2.2 Если при проведении одной из операций, указанных в таблице 1, будет получен отрицательный результат, дальнейшая поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3

Секундомер электронный «Интеграл С-01»,

диапазон измерений интервалов времени от 0 до 9 ч 59 мин 59,99 с, погрешность измерений ±(9,6- 10'6 Т+0,01) с, где Т - значение измеренного интервала времени, с

8.2, 8.3

Вольтметр универсальныц цифровой GDM-8I45, диапазон измерений напряжения постоянного тока от 0 до I 000 В, пределы допускаемой погрешности ±(0,003 X + 4 к) В, где X - значение измеряемой величины по встроенному индикатору, к - цена единицы младшего разряда

8.2, 8.3

Термогигрометр электронный «CENTER» мод. 310, диапазон измерений относительной влажности воздуха от 10 до 100 %, абсолютная погрешность ±2,5 %; диапазон измерений температуры окружающего воздуха от -20 до +60 °C, абсолютная погрешность ±0,7 °C

8.2, 8.3

Блок проверки интерфейсов БПИ 13Г.79.00.00 ТУ

8.2, 8.3

Источник питания HY5003-2. Техническая документация фирмы изготовителя

8.2, 8.3

Персональный компьютер с установленным программным обеспечением «Test BS SI »

  • 3.2 Применяемые средства поверки должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

  • 3.3 Допускается применение других средств поверки, не приведенных в таблице 2, обеспечивающих определение метрологических характеристик БС-СИ2 с требуемой точностью.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке БС-СИ2 допускаются лица, изучившие настоящую методику, руководство по эксплуатации БС-СИ2 и средств поверки, имеющие квалификационную группу допуска по элсктробезопасности не ниже III при работе на установках до 1 000 В.

5. ТРЕБОВАНИЯ БЕЗОПАСНОТИ

При проведении поверки необходимо соблюдать требования установленные ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда (ССБТ). Изделия электротехнические. Общие требования безопасности», Приказом Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», а также требования эксплуатационной документации на БС-СИ2.

6. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C                                 25±10;

  • -  относительная влажность, %                                          до 80;

  • -  напряжение питания, В                                               50=5.

7. ПОДГОТОВКА К ПОВЕРКЕ

Подготовить БС-СИ2 и средства поверки к поверке в соответствии с требованиями эксплуатационных документов.

  • 8. ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра должно быть установлено:

  • - наличие и целостность пломб изготовителя;

  • - соответствие комплектности и внешнего вида БС-СИ2 эксплуатационной документации;

  • - соответствие маркировки и заводского номера требованиям эксплуатационных документов;

  • - отсутствие механических повреждений;

  • - целостность разъемов;

  • - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов.

  • 8.1.2 Результаты считают положительными, если выполняются условия пункта 8.1.

8.2 Опробование

8.2.1 Включить источник питания. Установить на источнике питания напряжение 50 В. С помощью вольтметра проконтролировать значение напряжения питания (5О±5) В. Выключить источник питания. Подключить БС-СИ2 к блоку проверки интерфейсов БПИ по схеме, представленной на рисунке А.1 Приложения А. Включить источник питания. Запустить программное обеспечение (далее - ПО) «Test BS SI». В открывшемся окне программы в поле «Тип блока» выбрать «БС-СИ2» (см. Рисунок 1).

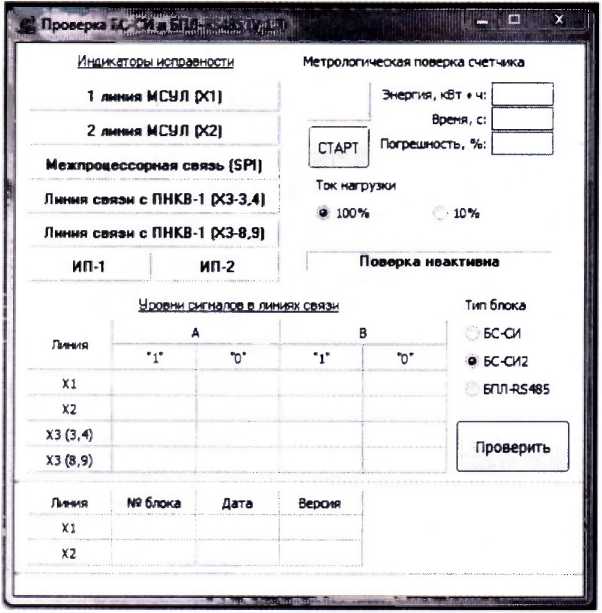

Рисунок 1 - ПО. Стартовое окно

Нажать кнопку «Проверить» и следовать инструкциям в появившемся окне. В процессе выполнения проверки, по запросу программы, выполнять коммутацию соединителей «XI БС-СИ», «Х2 БС-СИ» и «ХЗ БС-СИ». В результате проверки функционирования все строки в полях «Индикаторы исправности» и «Уровни сигналов в линиях связи» должны быть окрашены в зеленый цвет. Если какая-то часть БС-СИ2 не функционирует, строки в полях «Индикаторы исправности» и (или) «Уровни сигналов в линиях связи» окрашиваются в красный цвет.

8 2.2 Произвести проверку версии встроенного ПО, даты изготовления и заводского номера БС-СИ2. Номера версий ПО, отображающиеся в столбце «Версия» для линии XI и линии Х2, должны быть одинаковыми и совпадать с указанным в таблице 3. Дата изготовления и заводской номер БС-СИ2, указанные в столбце «Дата» и «№ блока», должны соответствовать заводской табличке БС-СИ2 (см. Рисунок 2).

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

bs si.a90

Номер версии (идентификационный номер) ПО

не ниже 17

Рисунок 2 - ПО. Проверка функционирования БС-СИ2

  • 8.2.3 Результаты опробования считают положительными, если при проверке функционирования БС-СИ2 все строки в полях «Индикаторы исправности» и «Уровни сигналов в линиях связи» окрашены в зелёный цвет, версии ПО в столбце «Версия» для линии XI и линии Х2 одинаковы и совпадают с указанной в таблице 3, дата изготовления и заводской номер БС-СИ2 соответствуют указанным на заводской табличке.

8.3 Определение относительной погрешности измерений времени и проверка правильности вычисления количества электрической энергии

8.3.] Операцию определения относительной погрешности измерений времени БС-СИ2 проводят одновременно с операцией проверки вычисления количества электрической энергии

  • 8.3.2 В окне «Проверка БС-СИ2» в поле «Метрологическая поверка счетчика» (см. Рисунок 3) выбрать ток нагрузки «100 %» и нажать кнопку «СТАРТ». Название кнопки изменится на «СТОП» (см. Рисунок 4). Нажатие этой кнопки позволяет при необходимости прервать процесс поверки на любой стадии.

Метрологическая поверка счетчика

СТАРТ

Энергия, кВт ■ ч: Г

Время, с: I

Погрешность, %: [

Ток нагрузки

а юо%

Г 10%

Поверка неактивна

Рисунок 3 - ПО. Поле «Метрологическая поверка счетчика». Начало поверки

Метрологическая поверка счетчика

2800

■ аа

Энергия, кВт*ч:

Время, с:

Погрешность, %:

Т ок нагрузки

I <? 100% г 10J5S

Ожидание синхронизации

Рисунок 4 - ПО. Поле «Метрологическая поверка счетчика». Ожидание синхронизации

  • 8.3.2 В этом режиме программа ожидает смены показаний счетчика. Процесс ожидания занимает случайное время от 5 до 60 секунд в зависимости от исходного состояния счетчика. В процессе ожидания оператор должен находиться в готовности к запуску секундомера. После завершения процесса синхронизации по звуковому сигналу, формируемому программой, оператору необходимо запустить счет секундомера (см. Рисунок 5) и занести в протокол поверки (колонка Енач, таблица Б2, приложение Б) значение электрической энергии, выведенное в поле «Энергия, кВт ч».

Метрологическая поверка счетчика

476 Энергия, кВт*ч: 2900 .........-............д        Время, с:

I СТОП \ Погрешность, %.______

Ток нагрузки

100% г 10%

Выполняется поверка

Рисунок 5 - ПО. Поле «Метрологическая поверка счетчика». Выполнение поверки

1 - ориентировочное время ожидания конца поверки; 2 - показания счетчика

  • 8.3.3 После завершения цикла поверки, программа формирует звуковой сигнал, при котором необходимо остановить счет секундомера и окно поверки принимает вид, показанный на рисунке 6. Время, измеренное секундомером, необходимо ввести в окно «Время, с:» и нажать кнопку «Enter» на клавиатуре. Программа рассчитает относительную погрешность измерений времени по формуле (1) и представит её в окне «Погрешность, %:» (см. Рисунок 6). Занести в протокол поверки (колонка Екон, таблица Б2, приложение Б) значение электрической энергии, выведенное в поле «Энергия, кВт ч».

^Метрологическая поверка счетчика

СТАРТ

3700

478.7|

0.27

Энергия, кВт*ч:

Время, с:

Погрешность, %:

Т ок нагрузки

С* 100%       С 10%

Поверка завершена

Рисунок 6 - ПО. Поле «Метрологическая поверка счетчика». Завершение поверки

1 - индикатор завершения поверки зеленого цвета; 2 - время, измеренное секундомером;

3 - рассчитанная относительная погрешность

  • 8.3.4 Относительная погрешность измерений времени 8Т, %, определяется по формуле

ЛТ =       ~      . 100,                              (1)

*эт

где, Гнзм - время, измеренное БС-СИ2, с;

Тэт - время, измеренное секундомером, с;

  • 8.3.5 Проверку вычисления количества электрической энергии Ев, кВт ч проводят по формуле

Ев ~ Енач ~ Екон ,                                       (2)

где, Енач - начальное значение количества электрической энергии, кВт ч;

Екон - конечное значение количества электрической энергии, кВт ч.

  • 8.3.6 Результаты считают положительными, если относительная погрешность измерений времени находится в интервале ±0,5 %, а вычисленное значение количества электрической энергии равно 800 кВт ч.

9. Оформление результатов поверки

Результаты поверки заносят в протокол в соответствии с формой, приведенной в приложении Б.

  • 9.2 Положительные результаты поверки оформляют свидетельством о поверке установленной формы.

  • 9.3 При отрицательных результатах поверки, БС-СИ2 признают непригодным к применению и оформляют извещение о непригодности к применению с указанием причин непригодности, а предыдущее свидетельство о поверке аннулируют.

Приложение А

(обязательное)

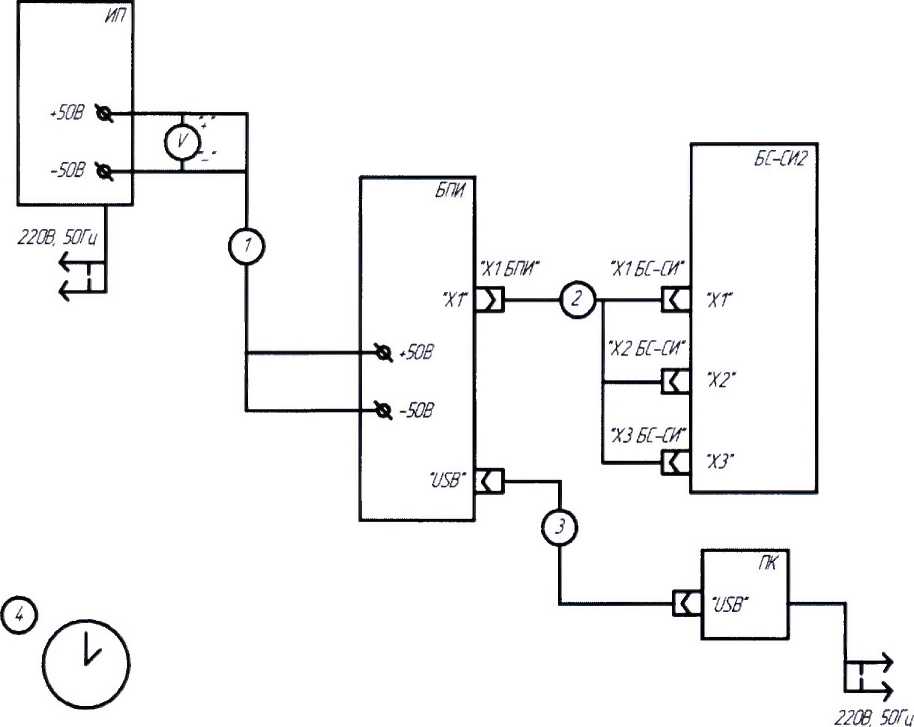

Схема поверки БС-СИ2

Рисунок А. 1 - Схема поверки БС-СИ2

Таблица А1

Обозначение

Расшифровка

БПИ

Блок проверки интерфейсов 13Г.79.00.00

БС-СИ2

Поверяемый блок 08Б.03.00.00

ПК

Персональный компьютер

ИП

Источник питания

1

Кабель ЗБПИ 13Г.79.00.40 (ПЮЯИ.685621.737)

2

Кабель БПИ 1 ЗГ.79.00.10 (ПЮЯИ.685623.145)

3

Кабель USB АМ-ВМ

4

Секундомер

Приложение Б

(рекомендуемое)

Форма протокола поверки

Протокол поверки №________

блок связи со средствами измерения БС-СИ2, зав. номер №_______________________.

Регистрационный номер в ФИФ ОЕИ____________________,

Поверено в соответствии с:

О8Б.ОЗ.ОО.ОО-2О18 МП «ГСП. Блоки связи со средствами измерений БС-СИ2. Методика поверки»

Условия проведения поверки:

температура окружающего воздуха, °C____________________________________,

относительная влажность, %________________________________________________.

Результаты поверки:

Внешний осмотр_________________________________________________

соответствует/ не соответствует

Опробование______________________________________________________

соответствует/ не соответствует

Определение относительной погрешности измерений времени и проверка вычисления количества электрической энергии:

Таблица Б.1- Определение относительной погрешности измерений времени

Время, измеренное БС-СИ2 Гизм, с

Время, измеренное секундомером   с;

Относительная погрешность измерений времени ST, %

Пределы допускаемой относительной погрешности измерений времени STdon, %

±0,5

Таблица Б.2 - Проверка вычисления количества электрической энергии

Начальное значение количества электрической энергии Енач, кВт ч

Конечное значение количества электрической энергии Екон, кВт ч

Вычисленное значение количества электрической энергии Ев, кВт ч

Допускаемое значение вычисления количества электрической энергии Евйол, кВт ч

800

Заключение:_________________________________________________________________________

годен/ (не годен)

Поверитель:_______________/___________________

подпись            ФИО

Дата поверки_____________20___г.
