УТВЕРЖДАЮ

Начальник ФГБУ «ГНМЦ»

России

В.В. Швыдун

2019 г.

Инструкция

Система измерительная универсальная УИС-АТ СПАН.441460.305

Методика поверки

СПАН.441460.305 МП1

2019 г.

Содержание

Приложение А (рекомендуемое) Форма протокола поверки мультиметра N1 PXI-4071 и 3 частотомера GTX-2230

.7

1 Общие требования
  • 1.1 Настоящая методика поверки (далее - методика) распространяется на Систему измерительную универсальную УИС-АТ СПАН.441460.305 (далее - изделие), изготовленную АО «НПО «СПАРК», и устанавливает методы и средства ее первичной и периодической поверки.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При первичной и периодической поверке изделия выполнять операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта (подраздела) методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Проверка электрического сопротивления изо

ляции

8.2

Да

Нет

3 Опробование

8.3

Да

Да

4 Определение метрологических характеристик

8.4

-

-

4.1 Определение метрологических характеристик модуля цифрового мультиметра N1PXI-4071

8.4.1

Да

Да

4.1.1 Определение погрешности измерений напряжения постоянного тока

8.4.1.1

Да

Да

4.1.2 Определение погрешности измерений силы постоянного тока

8.4.1.2

Да

Да

4.1.3 Определение погрешности измерений напряжения переменного тока

8.4.1.3

Да

Да

4.1.4 Определение погрешности измерений силы переменного тока

8.4.1.4

Да

Да

4.1.5 Определение погрешности измерений сопротивления постоянному току

8.4.1.5

Да

Да

4.1.6 Определение погрешности измерений частоты

8.4.1.6

Да

Да

4.2 Определение метрологических характеристик модуля генератора НЧ сигналов N1PXI-5421

8.4.2

Да

Да

4.3 Определение метрологических характеристик модуля векторного генератора ВЧ сигналов NIPXI-5671

8.4.3

Да

Да

4.4 Определение метрологических характеристик модуля анализатора ВЧ сигналов N1PXI-5660

8.4.4

Да

Да

4.5 Определение метрологических характеристик модуля цифрового осциллографа N1 PXI-5114

8.4.5

Да

Да

4.6 Определение метрологических характеристик модуля частотомера ВЧ сигналов GTX-2230

8.4.6

Да

Да

4.7 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения)

8.4.7

Да

Да

  • 2.2 При несоответствии характеристик поверяемого изделия установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по подразделу 8.3.

3 Средства поверки
  • 3.1 При проведении поверки должны применяться средства поверки (СИ), указанные в таблице 2 и вспомогательное оборудование (ВО), приведённое в таблице 3.

Таблица 2 - Основные СИ

Номер пункта методики

поверки

Наименование и тип (условное обозначение) основного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики

_______________________________средства поверки

Калибратор универсальный Н4-6:

  • 8.4.1.1

  • 8.4.1.2

8.4.1.4

Воспроизведение напряжения постоянного тока

Поддиапазон Un

Предел допускаемой основной погрешности, ±(% от U - % от Un), при t=(tfc= 1) °C

0,2 В

20 В

200 В

1000 В

0,0015-2,0 мкВ

0,0015-0,0002 0,001-0,00015 0,0025-0,00025 0.0025-0,0005

Воспроизведение силы постоянного тока

Поддиапазон In

Предел допускаемой основной погрешности, =(% от I - % от In), при t=(23±5) °C

0,2 мА; 2 мА; 20 мА

200 мА

2 А

10 А

0,005-0,002

0,008-0,002

0,01-0,004

0,03-0,02

Воспроизведение сады переменного том до 2 А в частотном диапазоне 0,1 Гц-10 кГц. до 10 А б частотном диапазоне 0,1 Гн-5 кГц

Поддиапазон In

Предел допускаемой основной погрешности, =(% от I - % от In), при W23±5) °C

0,1-1000 Гц

1,1-5 кГц

5,1-10 кГп

0,2 мА

2мА; 20 мА; 200 мА

2 А

10 А

0.05-0,01

0,05-0,005

0.08-0,01

0,1-0,02

0,1-0,05

0,08-0.01

0,15-0,015

0,5-0,05

0,5-0,25

0,25-0,05

0,5-0,05

Номер пункта методики

поверки

8.4.1.3

8.4.1.5

8.4.1.5

8.4.1.5

8.4.1.6

8.4.6

8.4.1.6

8.4.6

8.4.2

8.4.2

Наименование и тип (условное обозначение) основного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики

_______________________________средства поверки

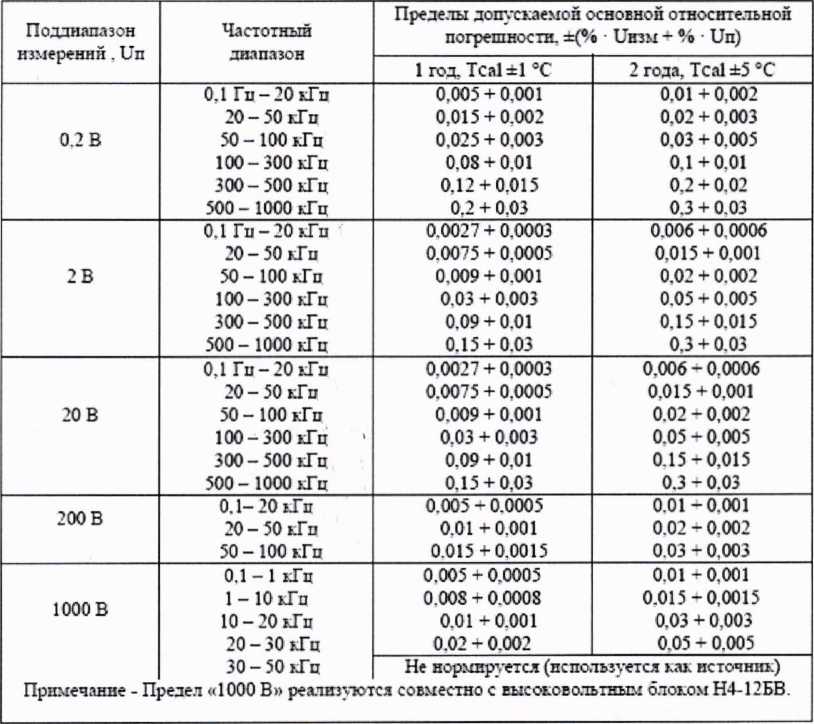

Калибратор-вольтметр универсальный Н4-12:

Поддиапазон измерений. Un

Частотный

диапазон

Пределы допускаемой основной относительной погрешности, =(% Uhtm + % ■ Un)

1 год, Teal ±1 °C

2 года, Teal ±5 °C

0.2 В

0.1 Ги-20кГп 20 - 50 кГц 50-100кГп 100-300 кГц

300-500 кГц

500 - 1000 кГц

0,005 + 0.001

0.015 + 0.002

0,025 + 0.003

0,08 + 0,01

0.12 + 0.015

0.2 + 0,03

0,01+0,002 0,02 + 0,003 0.03 + 0,005

0.1+0,01

0,2 + 0,02

0.3 + 0.03

0.1 Ги-20кГп

20-50 кГц

50 - 100 кГп

100-300 кГц

300-500 кГц

500- 1000 кГц

0.0027 + 0.0003

0.0075 + 0,0005

0.009 + 0.001

0,03 + 0.003

0.09 + 0.01

0.15 + 0.03

0.006 + 0.0006

0,015 + 0.001

0.02 + 0.002

0.05 + 0.005

0.15 + 0.015

0.3 + 0.03

20 В

0.1 Ги-20кГи

20-50кГп

50 - 100 кГц

100-300 кГц >

300-500 кГц

500 - 1000 кГц

0.0027 + 0,0003

0,0075 + 0.0005

0.009 + 0.001

0,03 + 0.003

0.09 + 0,01

0,15 + 0,03

0.006 - 0.0006

0.015 + 0.001

0.02 + 0,002

0.05 + 0,005

0.15+0,015

0,3 + 0.03

200 В

0.1-20 кГц

20 - 50 кГц

50 - 100 кГп

0.005 + 0.0005 0.01+0.001

0.015 + 0.0015

0.01-0.001

0.02 + 0.002

0.03 + 0.003

1000 В

Примечание - П

0.1 -1 кГц

1-10 кГц

10 - 20 кГц

20-30 кГц

30 - 50 кГц >едел «1000 В» реализуют

0.005 + 0.0005

0.008 + O.OOOS

0.01+0.001

0.02 + 0.002

0,01 + 0,001

0.015-0,0015

0,03 + 0,003

0.05 - 0.005

Не нормируется (используется как источник) ся совместно с высоковольтным блоком Н4-12БВ.

Мера электрического сопротивления постоянного тока многозначная Р3026-2: диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,1 Ом, класс точности 0,005/1,5 -1 О'6___________________________________________________

Магазин сопротивления Р40108: номинальное сопротивление меры 10s Ом, класс точности 0,02,__________________________________________________________

Мера сопротивления Р-4067: номинальное сопротивление меры 108, Ом 1010 Ом, класс точности 0,05_________________________________________________

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360: диапазон частот от 0,01 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ±(25-10'6 F+0,004 Гц); диапазон установки амплитуды напряжения (размах, п-п) на несимметричных выходах от 5 мкВ до 14,4 В (согласованная нагрузка «50Q»), от 5 мкВ до 20 В (согласованная нагрузка «600 Q») от 10 мкВ до 40 В (высокоомная нагрузка «Hi-Z»); пределы допускаемой абсолютной погрешности установки уровня (при значениях уровня не менее 1 мВ) ±1%_______

Частотомер электронно-счетный вычислительный 43-64/1: диапазон частот по входу А от 0,005 Гц до 150 МГц; пределы относительной погрешности кварцевого генератора по частоте Г10~8________________________

Мультиметр цифровой 2001: погрешность измерения переменного напряжения U~(rms) от 4 мВ до 10 В частотой 50 кГц в режиме "Analog Mode" не более ±(0,001U~+ 0,00015-R), где R - предел диапазонов 200 мВ, 2В, 20 В; погрешность измерения постоянного напряжения U=(rms) от 0 до 10 В не более ±(0,000037 U= + 0,00015 R), где R- предел диапазонов 200 мВ, 2В, 20 В_________________________

Частотомер универсальный Tektronix FCA3000: относительная погрешность изме-рений частоты 10 МГц не более ±7 -10'6

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики

средства поверки

8.4.2

Осциллограф цифровой люминофорный TDS3032B: полоса пропускания 300 МГц; относительная погрешность коэффициента отклонения не более ±2 %

  • 8.4.3

  • 8.4.4

Стандарт частоты рубидиевый FS725: выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ±1 • Ю’10; уровень сигнала +7 дБм

8.4.3

Преобразователь измерительный NRP-Z11: относительная погрешность измерения мощности от -60 до +20 дБм на частотах от 10 МГц до 8 ГГц не более ±0,25 дБ

8.4.3

Анализатор параметров радиотехнических трактов и сигналов портативный MS2038C: диапазон частот от 9 кГц до 20 ГГц; внешняя синхронизация 10 МГц; разрешение по частоте 1 Гц; уровень гармонических искажений второго порядка на частотах свыше 50 МГц не более - 54 дБн; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 100 дБн/Гц

8.4.3

Осциллограф цифровой TDS3012C: полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения не более ±2 %

8.4.4

Ваттметр проходящей мощности СВЧ NRP-Z28: относительная погрешность измерений мощности от -50 до +20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ±0,13 дБ

8.4.4

8.4.6

Генератор сигналов Agilent E8257D: диапазон частот от 250 кГц до 20 ГГц; пределы допускаемой относительной погрешности установки частоты ±7,5 -10'8

8.4.5

Калибратор осциллографов Fluke 5820А: диапазон воспроизведения постоянного напряжения на нагрузке 50 Ом от 0 до 6,6 В, абсолютная погрешность не более ±(2,510'3-и + 40 мкВ); диапазон воспроизведения постоянного напряжения на нагрузке 1 Мом от 0 до 130 В, абсолютная погрешность не более ±(2,510’3 U + 25 мкВ); частота синусоидального сигнала до 600 МГц, относительная погрешность не более ± 3,3-10'7; амплитуда UP-P синусоидального сигнала на нагрузке 50 Ом от 5 мВ до 5 В, абсолютная погрешность не более ±(6- 10'2Up + 300 мкВ); амплитуда импульсов Up от 4 мВ до 2,5 В; абсолютная погрешность не более ± (2 10'2 Up + 200 мкВ); время нарастания импульса на нагрузке 50 Ом не более 300 пс

8.4.5

Милливольтметр ВЗ-52/1: диапазон измерения переменного напряжения от 1 мВ до 300 В, относительная погрешность не более 4 %;

Таблица 3 - ВО

Номер пункта документа по поверке

Наименование и тип (условное обозначение) дополнительного оборудования поверки; обозначение нормативного документа, регламентирующего технические требования и (или) основные технические характеристики

Раздел 6

Прибор комбинированный Testo 622: диапазон измерений температуры от -10 до +60 °C, предел допускаемой погрешности измерений температуры ±0,4 °C; диапазон измерений относительной влажности от 10 до 95 %, предел допускаемой погрешности измерений ±3%; диапазон измерений абсолютного давления от 30 до 120 кПа, предел допускаемой погрешности измерений ±0,5 кПа.

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых изделий с требуемой точностью.

  • 3.3 При поверке должны использоваться СИ утвержденных типов.

  • 3.4 Все средства измерений должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке.

  • 4 Требования к квалификации поверителей

    • 4.1 К поверке допускаются лица, аттестованные на право поверки средств измерений электрических величин, изучившие руководство по эксплуатации на изделие, знающие принцип действия используемых средств измерений, имеющие навыки работы на персональном компьютере.

    • 4.2 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В. ■

  • 5 Требования безопасности

    • 5.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.2.091-2012, требования безопасности, указанные в технической документации на применяемые средства поверки, а также прочие документы, устанавливающие требования к безопасности работ в месте проведения поверки.

  • 6 Условия поверки

    • 6.1 При проведении поверки должны соблюдаться следующие условия:

      ...........20 ± 10;

      .......от 30 до 80;

      от 86,6 до 106,7;

      .............220 ±5;

      ...........50 ±0,5;,

  • - температура окружающего воздуха, °C........................................

  • - относительная влажность воздуха, %...........................................

  • - атмосферное давление, кПа.......................................................

  • - напряжение питания, В............................................................

  • - частота питающей сети, Гц......................................................

  • - условия эксплуатации средств поверки.

  • 7 Подготовка к поверке

    • 7.1 При подготовке к поверке:

  • - проверить наличие действующих свидетельств (отметок) о поверке используемых средств поверки;

  • - проверить соблюдения условий разделов 5 и 6 настоящей инструкции;

  • - проверить правильность подключения и целостность электрических жгутов;

  • - подготовить изделие и средства поверки в соответствии с их эксплуатационной документацией;

  • - приступить к проведению операций поверки по п. 8.4.6 после выдерживания изделия во включенном состоянии не менее 30 минут.

  • 8 Проведение поверки

    • 8.1 Внешний осмотр                                                          I;

      • 8.1.1 При внешнем осмотре проверить:

  • - соответствие комплектности изделия эксплуатационной документации;

  • - отсутствие механических повреждений;

  • - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания и следов разрушения и старения изоляции внешних токоведущих частей изделия;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - подключение заземления изделия к шине заземления, а также проверить подключение заземления средств поверки;

- наличие товарного знака фирмы-изготовителя, заводского номера изделия и состояние лакокрасочного покрытия.

  • 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2 Проверка электрического сопротивления изоляции
  • 8.2.1 Проверку электрического сопротивления изоляции изделия выполнять с помощью мегомметра при отключенном напряжении питания следующим образом:

  • - подключить шнур питания к платформе модульной и нажать сетевой выключатель; 11

  • - подсоединить один щуп мегомметра к болту подключения заземления;

  • - подсоединять другой щуп мегомметра поочередно к левому и правому контакту вилки шнура питания, измеряя сопротивление изоляции;

  • - отжать сетевой выключатель.

  • 8.2.2 Результаты проверки считать положительными, если минимальное измеренное значение сопротивления изоляции не менее 20 МОм.

8.3 Опробование
  • 8.3.1 Включить изделие (нажать сетевой выключатель и после запуска Windows запустить ярлык «уис-ат.ехе» на рабочем столе).

  • 8.3.2 Проверка низкочастотной части изделия:

  • - подключить выход «СП 0» модуля генератора НЧ сигналов N1 PXI-5421 (далее - генератор НЧ сигналов) ко входу «СН 1»осциллографа с помощью кабеля коаксиального 1K-VX73-01. Открыть формы генератора НЧ сигналов и осциллографа (поставить галочки в соответствующие поля на главной форме). Установить на генераторе НЧ сигналов режим генерации синусоидального сигнала частотой 50 кГц и напряжением 2 В (rms), установить сопротивление нагрузки 1 МОм и нажать кнопку «Старт». Установить на осциллографе на вкладках «Запуск» и «Измерения» - «Канал 1». Установить на осциллографе на вкладке «Настройки каналов» - «Каналы 0 и 1», а также параметры «Вх. сопротивление», «В/деление», «Вх. диапазон», «Время развертки» в соответствии с рисунком 1. Наблюдать на входе «СН 1» осциллографа сигнал в соответствии с рисунком 1. Выключить режим генерации на генераторе НЧ сигналов (нажать кнопку «Пауза»);

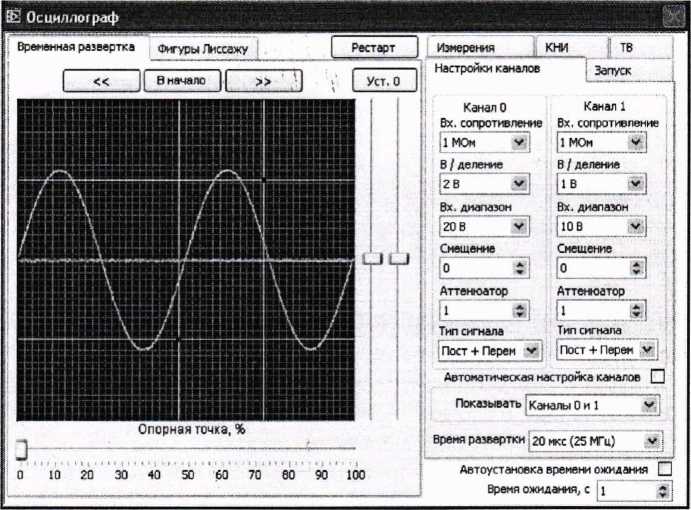

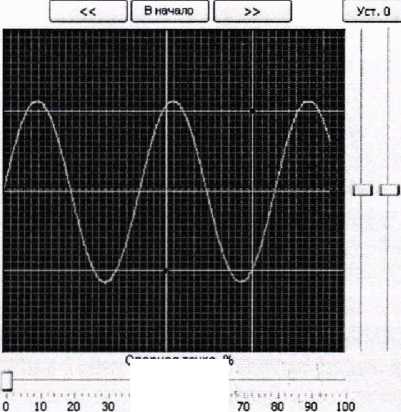

    Рисунок 1 - Сигнал на входе «СН 1» осциллографа

    :’3

- переключить кабель коаксиальный 1K-VX73-01 с канала «СН 1» на канал «СН 0» осциллографа. Установить на генераторе НЧ сигналов режим генерации синусоидального сигнала частотой 100 кГц и напряжением 4 В (rms), нажать кнопку «Старт». Установить на осциллографе на вкладках «Запуск» и «Измерения» - «Канал 0». Установить на осциллографе на вкладке «Настройки каналов» параметры «Вх. сопротивление», «В/деление», «Вх. диапазон», «Время развертки» в соответствии с рисунком 2. Наблюдать на входе «СН 0» осциллографа сигнал в соответствии с рисунком 2. Выключить режим генерации на генераторе НЧ сигналов (нажать кнопку «Пауза»);

Рисунок 2 - Сигнал на входе «СН 0» осциллографа

  • - подключить переходник BNC(f)-banana к разъемам «Н1» и «ГО» мультиметра. Переключить кабель коаксиальный 1K-VX73-01 с канала «СН 0» осциллографа на переходник BNC(f)-banana, подключенный к каналу измерения напряжения мультиметра. Запустить на генераторе НЧ сигналов режим генерации синусоидального сигнала частотой 10 кГц и напряжением 4 В (rms), нажать кнопку «Старт». Открыть форму мультиметра, на вкладке «Настройки» установить переключатель в положение «Переменное напряжение» и перейти на вкладку «Измерение». Наблюдать на мультиметре значение напряжения переменного тока, которое должно составлять (4±0,1) В;

  • - перейти на вкладку «Генератор пост, напряжения» на форме генератора НЧ сигналов, установить режим генерации сигнала постоянной величины 10 В и нажать кнопку «Перезапуск». На вкладке «Настройки» установить переключатель в положение «Постоянное напряжение» и перейти на вкладку «Измерение». Наблюдать на мультиметре значение напряжения постоянного тока, которое должно составлять (10±0,1) В. Выключить режим генерации на генераторе НЧ сигналов (нажать кнопку «Пауза»);

  • - переключить кабель коаксиальный 1K.-VX73-01 с мультиметра на канал «Channel В» частотомера. Перейти на вкладку «Функциональный генератор» на форме генератора НЧ сигналов, запустить режим генерации синусоидального сигнала частотой 100 кГц и напряжением 2 В (rms), нажать кнопку «Старт». Открыть форму частотомера, на вкладке «Настройки» выбрать в поле «Канал» пункт «Канал Б», нажать кнопку «Установить» и перейти на вкладку «Измерение». Наблюдать на частотомере частоту, которая должна составлять (100±1) кГц. Выключить режим генерации на генераторе НЧ сигналов (нажать кнопку «Пауза»). Отсоединить переходник BNC(f)-banana; отсоединить кабель коаксиальный 1K-VX73-01.

  • 8.3.3 Проверка высокочастотной части изделия:

  • - подключить выход «RF OUTPUT» модуля генератора ВЧ сигналов N1 PXI-5671 (далее - генератор ВЧ сигналов) ко входу «INPUT 50 Q 0V DC МАХ» модуля анализатора ВЧ сигналов N1 PXI-5660 (далее - анализатор ВЧ сигналов) с помощью кабеля соединительного SMA100. Открыть формы генератора ВЧ сигналов и анализатора ВЧ сигналов. Установить на генераторе ВЧ сигналов режим генерации синусоидального сигнала частотой 50 МГц и уровнем сигнала ОдБм, нажать кнопку «Старт». Установить на анализаторе ВЧ сигналов центральную частоту 50 МГц, полосу обзора 50 кГц, полосу пропускания 50 Гц (вкладка «Основные») и еди-пицы «dBm» (вкладка «Опции»). Наблюдать на анализаторе ВЧ сигналов сигнал в соответствии с рисунком 3. Выключить режим генерации на генераторе ВЧ сигналов (нажать кнопку «Пауза»), Отсоединить кабель соединительный SMA100;

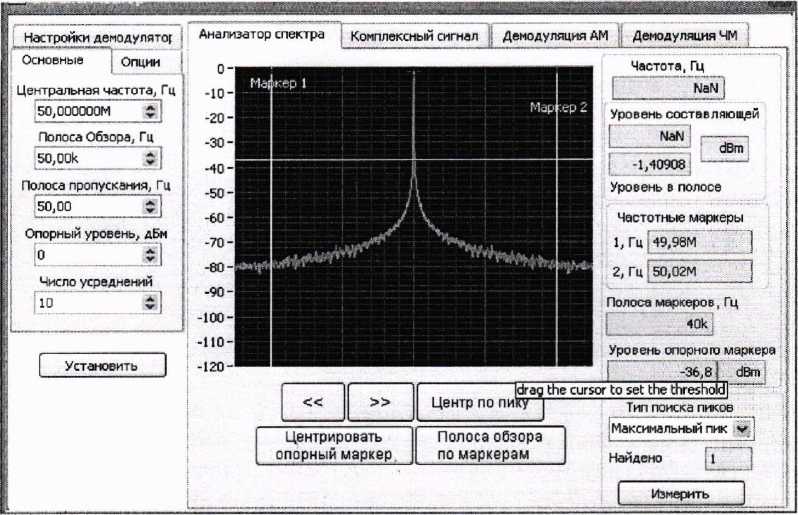

Рисунок 3 - Сигнал на анализаторе ВЧ сигналов

- подключить выход «RF OUTPUT» генератора ВЧ сигналов ко входу «Channel А» частотомера с помощью сборки кабельной CKP50-3-23-l,0-SMAm-BNCm. Установить на генераторе ВЧ сигналов режим генерации синусоидального сигнала частотой 50 МГц и уровнем сигнала 0 дБм, нажать кнопку «Старт». Открыть форму частотомера, на вкладке «Настройки» выбрать в поле «Канал» пункт «Канал А», выбрать диапазон «DC-225 МГц», импеданс 1 МОм, нажать кнопку «Установить» и перейти на вкладку «Измерение». Наблюдать на частотомере частоту, которая должна составлять (50±0,1) МГц. Выключить режим генерации на генераторе ВЧ сигналов (нажать кнопку «Пауза»). Отсоединить сборку кабельную CKP50-3-23-l,0-SMAm-BNCm, закрыть программу и выключить изделие.

  • 8.3.4 Результаты опробования считать положительными, если полученные значения параметров соответствуют контрольным значениям. В противном случае изделие бракуется и отправляется в ремонт или для проведения настройки.

  • 8.4 Определение метрологических характеристик (MX)

8.4.1 Определение MX цифрового мультиметра
  • 8.4.1.1 Определение погрешности измерений напряжения постоянного тока

а) установить короткозамыкатель между гнездами «Н1», «LO» мультиметра;

б) подготовить мультиметр к измерению напряжений постоянного тока при разрешении 6,5 разрядов;

в) выждать 2 мин для минимизации термо-эдс;

г) устанавливать на мультиметре диапазон в соответствии со столбцом 1 таблицы 1

приложения А и записывать измеренные мультиметром значения в столбец 4 таблицы 1 приложения А;                                                                                :

д) отсоединить короткозамыкатель от гнезд «Н1», «ЬО» модуля;

е) собрать схему проверки, подключив калибратор универсальный Н4-6 к клеммам УИС-АТ в соответствии с рисунком 4;

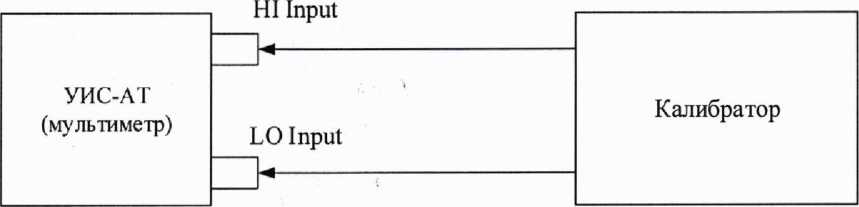

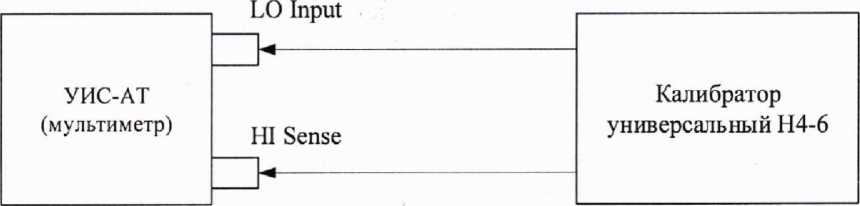

Рисунок 4 - Структурная схема соединения приборов при проверке погрешности измерений напряжения постоянного и переменного тока

ж) перевести калибратор в режим воспроизведения напряжения постоянного тока;

з) установить на мультиметре диапазон модуля 100 мВ;

и) установить на калибраторе значение постоянного напряжения 0 В;

к) выждать 2 мин для минимизации термо-эдс;

л) активировать на мультиметре функцию компенсации смещения нуля и убедиться в том, что отсчет на мультиметре не превышает ± 0,3 мкВ. В случае превышения данного значения отключить и повторно включить функцию компенсации;

м) последовательно устанавливать на калибраторе значения напряжений (см. столбец 2 таблицы 1 приложения А), на мультиметре диапазон (см. столбец 1 таблицы 1 приложения А), и записывать измеренные мультиметром значения напряжений в столбец 5 таблицы 1 приложения А.

Результаты проверки считать положительными, если измеренные мультиметром значения напряжений постоянного тока не выходят за пределы допускаемых значений, приведенные в таблице 1 приложения А.

  • 8.4.1.2 Определение погрешности измерений силы постоянного тока

а) подготовить мультиметр к измерению силы постоянного тока при разрешении 6,5 разрядов;

б) не присоединяя кабели к входам, устанавливать на мультиметре диапазон в соответствии со столбцом 1 таблицы 2 приложения А и записывать измеренные мультиметром значения в столбец 4 таблицы 2 приложения А;

в) собрать схему проверки, подключив калибратор к клеммам УИС-АТ в соответствии с рисунком 5;

Рисунок 5 - Структурная схема соединения приборов при проверке погрешности измерений' силы постоянного и переменного тока

г) установить на калибраторе значение силы тока 0 А;

д) последовательно устанавливать на калибраторе значения силы постоянного тока (см. столбец 2 таблицы 2 приложения А), на мультиметре диапазон (см. столбец 1 таблицы 2 прило-жсния А), и записывать измеренные мультиметром значения силы постоянного тока в столбец 5 таблицы 2 приложения А.

Результаты проверки считать положительными, если измеренные мультиметром значения силы постоянного тока не выходят за пределы допускаемых значений, приведенные в таблице 2 приложения А.

  • 8.4.1.3 Определение погрешности измерений напряжения переменного тока

а) собрать схему проверки, подключив калибратор Н4-12 к клеммам УИС-АТ в соответствии с рисунком 4;

б) подготовить мультиметр к измерению напряжений переменного тока при разрешении 6,5 разрядов;

в) перевести калибратор в режим воспроизведения напряжения переменного тока и установить синусоидальное напряжение 0 мВ;

г) последовательно устанавливать на калибраторе значения напряжений и частоты (см. столбцы 2 и 3 таблицы 3 приложения А), на мультиметре диапазон (см. столбец 1 таблицы 3 приложения А), и записывать измеренные мультиметром значения напряжений в столбец 5 таблицы 3 приложения А.

Результаты проверки считать положительными, если измеренные мультиметром значения напряжений переменного тока не выходят за пределы допускаемых значений, приведенные в таблице 3 приложения А.

  • 8.4.1.4 Определение погрешности Измерений силы переменного тока

а) подготовить мультиметр к измерению силы переменного тока при разрешении 6,5 разрядов;

б) собрать схему проверки, подключив калибратор к клеммам УИС-АТ в соответствии с рисунком 5;

в) установить на калибраторе значение силы переменного тока 0 А и частоту 1 кГц;

г) последовательно устанавливать на калибраторе значения силы переменного тока (см. столбец 2 таблицы 4 приложения А), на мультиметре диапазон (см. столбец 1 таблицы 4 приложения А), и записывать измеренные мультиметром значения силы переменного тока в столбец 4 таблицы 4 приложения А.

Результаты проверки считать положительными, если измеренные мультиметром значе-1 ния силы переменного тока не выходят за пределы допускаемых значений, приведенные в таблице 4 приложения А.

  • 8.4.1.5 Определение погрешности измерений сопротивления постоянному току

а) собрать схему проверки, подключив меру электрического сопротивления к клеммам УИС-АТ в соответствии с рисунком 6. Использовать двухпроводную схему (рисунок 6, а) при номинальных значениях сопротивления от 10 Ом до 100 кОм и четырёхпроводную схему (рисунок 6, б) при номинальных значениях сопротивления от 1 МОм до 5 ГОм. В диапазоне сопротивлений от 10 Ом до 100 кОм использовать меру электрического сопротивления постоянного тока многозначную РЗ 026-2, в диапазоне сопротивлений от 100 кОм до 100 МОм использовать магазин сопротивления Р40108, в диапазоне сопротивлений от 100 МОм до 5 ГОм использовать меру сопротивления Р4067;

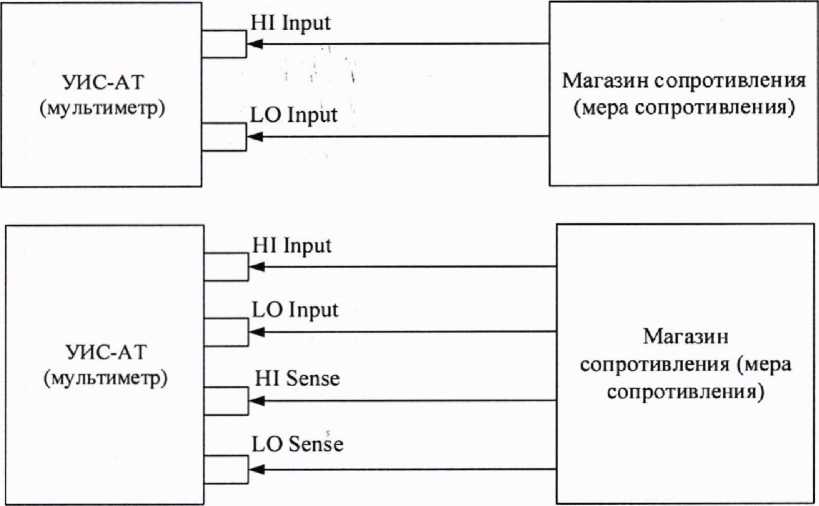

Рисунок 6 - Структурная схема соединения приборов при проверке погрешности измерений сопротивления: а - двухпроводная схема, б - четырёхпроводная схема

б) подготовить мультиметр к измерению сопротивления постоянному току при разрешении 6,5 разрядов;

в) активировать (или отключить) на мультиметре функцию OffsetComp (см. столбец 2 таблицы 5 (6) приложения А);

г) устанавливать на мультиметре диапазон (см. столбец 1 таблицы 5 (6) приложения А) и последовательно подключать к клеммам мультиметра меры электрического сопротивления в соответствии со столбцом 3 таблицы 5 (6) приложения А;

д) записать результаты измерений в столбец 5 таблицы 5 и столбец 4 таблицы 6 приложения А.

Результаты проверки считать положительными, если измеренные мультиметром значения сопротивления постоянному току не выходят за пределы допускаемых значений, приведенные в таблицах 5 и 6 приложения А.

  • 8.4.1.6 Определение погрешности измерений частоты

а) собрать схему проверки, подключив частотомер электронно-счетный 43-64/1 и генератор сигналов DS360 к клеммам УИС-АТ в соответствии с рисунком 7;

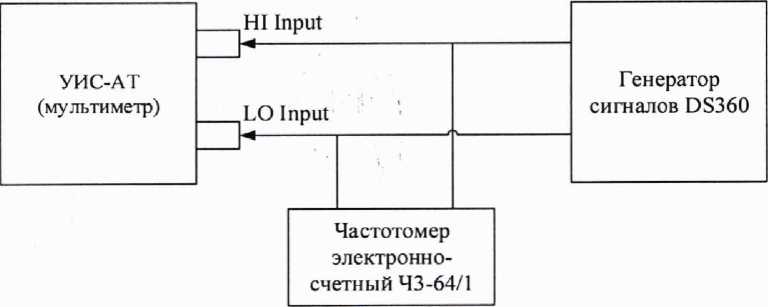

Рисунок 7 - Структурная схема соединения приборов при проверке погрешности измерений частоты

б) подготовить мультиметр к измерению частоты при разрешении 6,5 разрядов и диапазоне измерения 1 В;

в) установить на генераторе синусоидальное напряжение с амплитудой 0,5 В;

г) устанавливать на генераторе значения частоты в соответствии со столбцом 2 таблицы 7 приложения А и измерять ее значение с помощью мультиметра и частотомера;

д) записать результаты измерений в столбцы 3 и 4 таблицы 7 приложения А;

е) вычислить относительную погрешность измерений частоты Зг по формуле 1:

5f = (Fm - F4)/Fh,                                            (1)

где Fm - значение частоты, измеренное мультиметром, Гц;

Гч - значение частоты, измеренное частотомером, Гц.

Записать погрешность измерений в столбец 5 таблицы 7 приложения А.

Результаты проверки считать положительными, если относительная погрешность измерений частоты Зг не превышает значения, приведенного в таблице 7 приложения А.

8.4.2 Определение MX генератора НЧ сигналов
  • 8.4.2.1 Определение MX генератора НЧ осуществляется в соответствии с документом МП РТ 2103-2014 «Генераторы сигналов произвольной формы модульные N1 PXI-5406, N1 PXI-5412, N1 РХ1-5421, N1 PXI-5422, N1 РХ1-5441, N1 PXIe-5442. Методика поверки», утвержденном ГЦИ СИ ФБУ «Ростест-Москва» 05.05.2014 г.

8.4.3 Определение MX генератора ВЧ сигналов
  • 8.4.3.1 Определение MX генератора ВЧ сигналов осуществляется в соответствии с документом МП РТ 2104-2014 «Генераторы сигналов модульные N1 PXI-5671. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.05.2014 г.

8.4.4 Определение MX анализатора ВЧ сигналов
  • 8.4.4.1 Определение MX анализатора ВЧ сигналов осуществляется в соответствии с документом МП РТ 2105-2014 «Анализаторы сигналов модульные N1 PXI-5660, N1 РХ1-5661. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «Ростетст-Москва» 12.05.2014 г.

8.4.5 Определение MX цифрового осциллографа
  • 8.4.5.1 Определение MX цифрового осциллографа осуществляется в соответствии с документом «Осциллографы цифровые PXI-5114. Методика поверки» ФЮРА.411000.002 МП, утвержденным руководителем ГЦИ СИ ФГУ «Томский ЦСМ», в июле 2010 г.

8.4.6 Определение MX частотомера ВЧ сигналов
  • 8.4.6.1 Определение погрешности измерения частоты проводить следующим образом:

а) собрать схему проверки, подключив электронно-счетный частотомер 43-64/1 и генератор через согласующую нагрузку 50 Ом (при необходимости) к выходу «Channel А» изделия согласно рисунку 4.                                                                      u

В диапазоне частот от 10 Гц до 200 кГц в качестве задающего генератора использовать генератор сигналов DS360, в диапазоне частот от 250 кГц до 2,25 ГГц использовать генератор сигналов Agilent E8257D.

В диапазоне частот от 10 Гц до 200 кГц устанавливать на генераторе уровень выходного сигнала 200 мВ, в диапазоне частот от 250 кГц до 2,25 ГГц - 500 мВ;

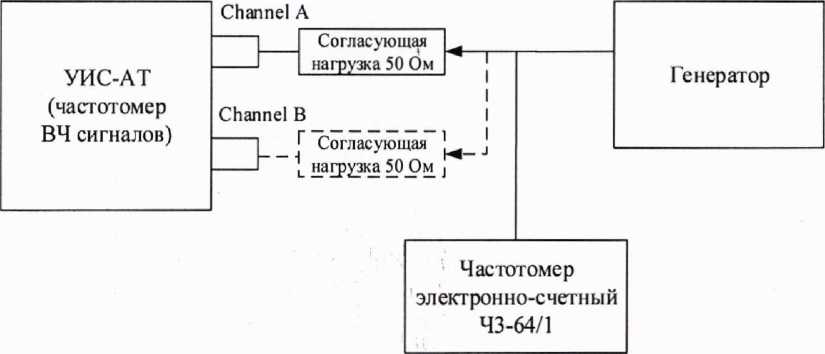

Рисунок 8 - Схема подключения оборудования для проверки частотомера ВЧ сигналов

б) включить генератор и установить на генераторе напряжение 200 мВ и частоту 10 Гц;

в) открыть в программе изделия вкладку «Частотомер». На вкладке «Настройки» выбрать в поле «Канал» пункт «Канал А», выбрать диапазон «DC-225 МГц», установить напряжение опорного уровня 0,01 В, нажать кнопку «Установить» и перейти на вкладку «Измерение»;

г) зафиксировать в таблицу 8 (приложение А) частоту fH3M, измеренную частотомером ВЧ сигналов, и частоту f3T, измеренную электронно-счетным частотомером 43-64/1 или установленную на генераторе Agilent E8257D;

д) повторить действия по п. г), выставляя поочерёдно на генераторе частоты согласно таблице 8;

е) подключить электронно-счетный частотомер 43-64/1 и генератор через согласующую нагрузку 50 Ом к выходу «Channel В» изделия. На вкладке «Настройки» выбрать в поле «Канал» пункт «Канал В», нажать кнопку «Установить» и перейти на вкладку «Измерение»;

ж) выставляя поочерёдно на генератрре частоты согласно таблице 9 (приложение А), фиксировать в таблицу 9 частоту В1зм, измеренную частотомером ВЧ сигналов, и частоту f3T, измеренную электронно-счетным частотомером 43-64/1 или установленную на генераторе Agilent E8257D;

з) подключить генератор сигналов Agilent E8257D к выходу «Channel А» изделия. На вкладке «Настройки» выбрать в поле «Канал» пункт «Канал А», выбрать диапазон «100 МГц 2 ГГц», нажать кнопку «Установить» и перейти на вкладку «Измерение»;

и) выставляя поочерёдно на генераторе Agilent E8257D частоты согласно таблице 10 (приложение А), фиксировать в таблицу 10 частоту fH3M, измеренную частотомером ВЧ сигналов, и частоту f3T, установленную на генераторе Agilent E8257D;

к) на вкладке «Настройки» выбрать диапазон «DC-225 МГц», нажать кнопку «Установить» и перейти на вкладку «Измерение»;

л) установить на генераторе частоту 10 Гц;

м) выставляя поочерёдно на генератор'е напряжения согласно таблице 11 (приложение А), фиксировать в таблицу 11 частоту fti3M, измеренную частотомером ВЧ сигналов, и частоту Гэг, из-меренную электронно-счетным частотомером 43-64/1;

н) на вкладке «Настройки» выбрать диапазон «100 МГц 2 ГГц», нажать кнопку «Уста-но-вить» и перейти на вкладку «Измерение»;

о) установить на генераторе частоту 2 ГГц;

п) выставляя поочерёдно на генераторе напряжения согласно таблице 12 (приложение

А), фиксировать в таблицу 12 частоту В1зм, измеренную частотомером ВЧ сигналов, и частоту Гэт, установленную на генераторе Agilent E8257D;                                          ’

р) подключить электронно-счетный частотомер 43-64/1 и генератор через согласующую нагрузку 50 Ом к выходу «Channel В» изделия. На вкладке «Настройки» выбрать в поле «Канал» пункт «Канал В», выбрать диапазон «DC-225 МГц», нажать кнопку «Установить» и перейти на вкладку «Измерение»;

с) установить на генераторе частоту 10 Гц;

т) выставляя поочерёдно на генераторе напряжения согласно таблице 13 (приложение А), фиксировать в таблицу 13 частоту fH3M, измеренную частотомером ВЧ сигналов, и частоту f3T, из-меренную элекгронно-счетным частотомером 43-64/1;

у) установить на генераторе частоту 100 МГц;

ф) выставляя поочерёдно на генераторе напряжения согласно таблице 14 (приложение А), фиксировать в таблицу 14 частоту fH3M, измеренную частотомером ВЧ сигналов, и частоту f3T, установленную на генераторе Agilent E8257D;

х) найти относительную погрешность измерения частоты 3f по формуле 2:

■ f-

5f= (fiBM — 1'эт)/Тэт                                             (2)

ц) по результатам вычислений заполнить таблицы 8-14 (приложение А).

Результаты поверки считать положительными, если значения относительной погрешности измерений частоты переменного тока не превышают ±1 ■ 10’5.

8.4.7 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)
  • 8.4.7.1 К метрологически значимой части ПО изделия относятся компоненты:

  • - уис-ат.ехе;

  • - GxCnt.dll;

  • - GxCnt.lib;

  • - Ivanlys.dll;

-NILVAMT.dll;

  • - nipxi5600u.dll;

-rtms.lib;                                   ,

  • - SML.dll.

  • 8.4.7.2 Проверку целостности метрологически значимой части ПО изделия следует выполнять посредством сравнения цифровых идентификаторов каждого из указанных компонентов ПО, приведенных в разделе 1 паспорта изделия, с их реальными значениями, вычисленными для указанных файлов.

  • 8.4.7.3 В качестве цифровых идентификаторов компонентов ПО применяются хеш-функции, вычисленные по алгоритму MD5. Для вычисления цифровых идентификаторов метрологически значимых компонентов используются встроенная функция рабочего приложения ПО изделия.

  • 8.4.7.4 Для получения цифровых идентификаторов компонентов ПО необходимо запустить файл «УИС-АТ (md5)».

Идентификационные данные будут вычислены автоматически и отобразятся в нижней части окна, под заголовком «Идентификационные данные ПО УИС-АТ»(рисунок 5).

Рисунок 9 - Вид окна «О программе» ПО изделия

  • 8.4.7.5 Результат проверки цифровых идентификаторов ПО считается положительным, если полученные идентификационные данные программных компонентов (идентификационное наименование, номер версий и цифровой идентификатор), указанные в окне «О программе» для ПО изделия, соответствуют идентификационным данным, записанным в разделе 1 паспорта изделия.

  • 8.4.7.6 Завершить работу и отключить питание изделия. Отсоединить изделие от сети питания.

9 Оформление результатов поверки
  • 9.1 При положительных результатах поверки на изделие выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки, поверяемое изделие к дальнейшему применению не допускается. На такое изделие выдается извещение о его непригодности к применению с указанием причин.

Начальник отдела

А.Г. Максак

Н.Н. Данильченко

ФГБУ «ГНМЦ» Минобороны России

Научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А. Форма протокола поверки мультиметра N1 PXI-4071 и частотомера GTX-2230

(рекомендуемое)

6.4.1 Результаты поверки модуля цифрового мультиметра N1 PXI-4071

Таблица 1 - Результаты определения погрешности измерений напряжения постоянного тока

Диапазон модуля

Напряжение калибратора

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

1

2

3

4

5

1 В

КЗ

-2,1 мкВ

+2,1 мкВ

10В

КЗ

-5,0 мкВ

+5,0 мкВ

100 В

КЗ

-200 мкВ

+200 мкВ

1000 В

КЗ

-500 мкВ

+500 мкВ

100 мВ

+100 мВ

+99,945 мВ

+100,055 мВ

100 мВ

-100 мВ

-100,055 мВ

-99,945 мВ

1 В

+1 в

+0,99945 В

+1,00055 В

1 В

-1 в

-1,00055 В

-0,99945 В

10В

+10 в

+9,9945 В

+10,0055 В

10В

-10В

-10,0055 В

-9,9945 В

100 В

+100 в

+99,945 В

+100,055 В

100 В

-100 В

-100,055 В

-99,945 В

1000 В

+700 В

+699,45 В

+700,55 В

1000 В

-700 В

-700,55 В

-699,45 В

Таблица 2 - Результаты определения погрешности измерений силы постоянного тока

Диапазон модуля

Сила тока калибратора

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

1

2

3

4

5

1 мкА

XX

-40 пА

+40 пА

10 мкА

XX

-150 пА

+150 пА

100 мкА

XX

-2 пА

+2 пА

1 мА

XX

-20 нА

+20 нА

10 мА

XX

-200 нА

+200 нА

100 мА

XX

-2 мкА

+2 мкА

1 А

XX

-20 мкА

+20 мкА

ЗА

XX

-90 мкА

+90 мкА

1 мкА

+1 мкА

+0,999 мкА

+1,001 мкА

1 мкА

-1 мкА

-1,001 мкА

-0,999 мкА

10 мкА

+10 мкА

+9,99 мкА

+10,01 мкА

10 мкА

-10 мкА

-10,01 мкА

-9,99 мкА

100 мкА

+100 мкА

+99,9 мкА

+100,1 мкА

100 мкА

-100 мкА

-100,1 мкА

-99,9 мкА

1 мА

+1 мА

+0,999 мА

+1,001 мА

1 мА

-1 мА

-1,001 мА

-0,999 мА

10 мА

+10 мА

+9,99 мА

+10,01 мА

10 мА

-10 мА

-10|01 мА

-9,99 мА

100 мА

+100 мА

+99,9 мА

+100,1 мА

100 мА

-100 мА

-100,1 мА

-99,9 мА

1 А

+1 А

+0,999 А

+1,001 А

1 А

-1 А

-1,001 А

-0,999 А

ЗА

+2,2 А

+2,1974 А

+2,2026 А

Диапазон модуля

Сила тока калибратора

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

ЗА

-2,2 А

-2,2026 А

-2Д974А

Таблица 3 - Результаты определения погрешности измерений напряжения переменного тока

Диапазон модуля

Установки калибратора

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

Напряжение

Частота

1

2

3

4

5

6

50 мВ

5 мВ

1 кГц

4,9912 мВ

5,0088 мВ

50 мВ

50 мВ

30 Гц

49,9417 мВ

50,0583 мВ

50 мВ

50 мВ

1 кГц

49,9417 мВ

50.0583 мВ

50 мВ

50 мВ

50 кГц

49,9417 мВ

50,0583 мВ

50 мВ

50 мВ

100 кГц

49,656 мВ

50,344 мВ

50 мВ

50 мВ

300 кГц

49,470 мВ

50,530 мВ

500 мВ

50 мВ

1 кГц

49,912 мВ

50,088 мВ

500 мВ

500 мВ

30 Гц

499,417 мВ

500,583 мВ

500 мВ

500 мВ

1 кГц

499,417 мВ

500,583 мВ

500 мВ

500 мВ

50 кГц

499,417 мВ

500,583 мВ

500 мВ

500 мВ

100 кГц

496,56 мВ

503,44 мВ

500 мВ

500 мВ

300 кГц

494,70 мВ

505,30 мВ •

5 В

500 мВ

1 кГц

499,12 мВ

500,88 мВ

5 В

5 В

30 Гц

4,99417 В

5,00583 В

5 В

5 В

1 кГц

4,99417 В

5,00583 В

5 В

5 В

50 кГц

4,99417 В

5,00583 В

5 В

100 кГц

4,9656 В

5,0344 В

5 В

5 В

300 кГц

4,9470 В

5,0530 В

50 В

5 В

1 кГц

4,9912 В

5,0088 В

50 В

50 В

30 Гц

49,9417 В

50,0583 В

50 В

50 В

1 кГц

49,9417 В

50,0583 В

50 В

50 В

50 кГц

49,9417 В

50,0583 В

50 В

50 В

100 кГц

49,656 В

50,344 В

50 В

20 В

300 кГц

19,365

20,636

700 В

200 В

30 Гц

194,043

205,957

700 В

200 В

1 кГц

194,043

205,957

700 В

200 В

50 кГц

194,043

205,957

700 В

200 В

100 кГц

194,043

205,957

700 В

20 В

300 кГц

19,083

20,917

Таблица 4 - Результаты определения погрешности измерений силы переменного тока

Диапазон модуля

Сила тока калибратора

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

1

2

3

4

5

100 мкА

9 мкА

8,62 мкА

9,38 мкА

100 мкА

100 мкА

97,8 мкА

102,2 мкА

1 мА

100 мкА

96,0 мкА

104,0 мкА

1 мА

1 мА

0,978 мА

1,022 мА

10 мА

1 мА

0,96 мА

1,04 мА

10 мА

10 мА

9,78 мА

10,22 мА

100 мА

10 мА

9,6 мА

10,4 мА

100 мА

100 мА

97,8 мА

102,2 мА

1 А

100 мА

94,5 мА

105,5 мА

1 А

1 А

0,99 А

1,01 А

3 А

300 мА

283,5 мА

316,5 мА

Диапазон модуля

OffsetComp

Сопротивление на калибраторе

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

1

2

3

4

5

6

100 Ом

On

0 Ом

-0,0014 Ом

0,0014 Ом

1 кОм

On

0 Ом

-0,014 Ом

0,014 Ом

10 кОм

On

0 Ом

-0,14 Ом

0,14 Ом

100 кОм

On

0 Ом

-1,4 Ом

1,4 Ом

1 МОм

Off

0 Ом

14Ом

14Ом

10 МОм

Off

0 Ом

-180 Ом

180 Ом

100 Ом

On

100 Ом

99,9886 Ом

100,0114 0м

1 кОм

On

1 кОм

0,999886 кОм

1,000114 кОм

10 кОм

On

10 кОм

9,99886 кОм

10,00114 кОм

100 кОм

On

100 кОм

99,9886 кОм

100,0114 кОм

1 МОм

Off

1 МОм

0,999886 МОм

1,000114 МОм

10 МОм

Off

10 МОм

9,99732 МОм

10,00268 МОм

Таблица 6 - Результаты определения погрешности измерений сопротивления по 2-х проводной схеме

Диапазон модуля

Сопротивление на калибраторе

Нижний предел допускаемых значений

Измеренное модулем значение

Верхний предел допускаемых значений

1

2

3

4

5

1 МОм

1 МОм

0,999886 МОм

1,000114 МОм

10 МОм

10 МОм

9,997320 МОм

10,002680 МОм

100 МОм

100 МОм

99,578 МОм

100,422 МОм

5 ГОм

5 ГОм

4,65 ГОм

5,35 ГОм

Таблица 7 - Результаты определения погрешности измерений частоты

Установки на генераторе

Частота, изме-ренная мультиметром Fm, кГц

Частота, измеренная частотомером F4, кГц

Зг

Пределы допускаемой относительной погрешности измерений

Амплитуда

Частота

1

2

3

4

5

6

0,5 В

1 Гц

±110'4

0,5 В

20 кГц

0,5 В

200 кГц

6.4.2 Результаты поверки модуля частотомера ВЧ сигналов GTX-2230

Таблица 8 - Результаты проверки погрешности измерений частоты до 100 МГц (канал А)

Проверяемые отметки частоты

fil3M

£эт

3f

Пределы допускаемой относительной погрешности измерений

10 Гц

±1-10’5

100 Гц

1 кГц

10 кГц

Проверяемые отметки частоты

1изм

5f

Пределы допускаемой относительной погрешности измерений

100 кГц

1 МГц

10 МГц

100 МГц

225 МГц

Таблица 9 - Результаты проверки погрешности измерений частоты до 100 МГц (канал В)

Проверяемые отметки частоты

f3T

5f

Пределы допускаемой относительной погрешности измерений

10 Гц

±1-10’5

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

100 МГц

225 МГц

Таблица 10 - Результаты проверки погрешности измерений частоты от 100 МГц до 2 ГГц (канал А)

Проверяемые отметки частоты

f*H3M

1эт

8f, %

Пределы допускаемой относительной погрешности измерений

100 МГц

±1Ю’5

200 МГц

500 МГц

1 ГГц

1,5 ГГц

2 ГГц

Таблица II - Результаты проверки погрешности измерений частоты 10 Гц при различных

уровнях напряжения (канал А)

Проверяемые отметки напряжения, СКЗ, В

Вгам

faT

8f

Пределы допускаемой относительной погрешности измерений

0,2

±1-10‘5

0,5

0,8

1,0

1,2

Таблица 12 - Результаты проверки погрешности измерений частоты 2 ГГц при различных

уровнях напряжения (канал А)

Проверяемые отметки-напряжения, скз,в

Ризм

Рэт

Пределы допускаемой относительной погрешности измерений

0,5

±1-10'5

0,8

1,0

1,2

Таблица 13 Результаты проверки погрешности измерений частоты 10 Гц при различных

уровнях напряжения (канал В)

Проверяемые отметки напряжения, скз,в

1ИЗМ

Рэт

8Р,

Пределы допускаемой относительной погрешности измерений

0,2

±1-10'5

0,5

0,8

1,0

1,2

Таблица 14- Результаты проверки погрешности измерений частоты 100 МГц при различ

ных уровнях напряжения (канал В)

Проверяемые отметки-напряжения, скз, в

Ризм

Рэт

Пределы допускаемой относительной погрешности измерений

0,2

±1-10’5

0,5

0,8

1,0

1,2

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ до-кум.

Входящий № сопроводительного до-кум. и дата

Подп.

Дата

изменённых

заменённых

новых

аннулированных

f

ЗА

2,2 А

2,174 А

Таблица 5 - Результаты определения погрешности измерений сопротивления по 4-х проводной схеме

23

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
