Методика поверки «Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В)» (МП-079/01-2019)

УТВЕРЖДАЮ итель ЛОЕИ Ш ТЕСТ»

ехан Н.А.

варя 2019 г.

Анализаторы паров этанола в выдыхаемом воздухе Динго Е-030, Динго Е-030 (В) Методика поверки.

МП-079/01-2019

Настоящая методика поверки распространяется на анализаторы паров этанола в выдыхаемом воздухе Динго Е-ОЗО, Динго Е-ОЗО (В) (далее - анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверке входе эксплуатации.

Интервал между поверками - один год.

Примечания:

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответсвующему указателю стандартов по состоянию на 1 января текущего года и по соответсвующим информационным указателям, опубликованным за текущий год.

Если заменен ссылочный документ, то при использовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

1.2 Если при проведении той или иной операции получен отрицательный результат,

дальнейшая поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 2.2. Допускается применение средств поверки, не приведенных в перечне (таблица 2), но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3. Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.З ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1. Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

  • 3.3. Если при проведении поверки применяют ГС в баллонах под давлением, требования техники безопасности должны соответствовать федеральным нормам и правилам в области промышленной безопасности Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

  • 3.4. К проведению поверки анализаторов допускают лиц, ознакомленных с приказом Госстандарта от 14.12.2018 №2664, настоящей методикой поверки и руководством по эксплуатации (далее - РЭ) анализаторов и прошедших инструктаж по технике безопасности в установленном порядке.

• 4.1 При проведении поверки соблюдают условия указанные в таблице 3 настоящей методики поверки.

Таблица 3. Условия поверки

Примечание - Если в РЭ генераторов ГС паров этанолов в воздухе, применяемых при поверке, условий эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

• 4.2. При выполнении операций поверки по п. 6.3 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС из баллонов под давлением (таблица 2).

• 5.1. Подготавливают анализатор к работе в соответствии с требованиями РЭ.

• 5.2. Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации, в том числе проводят корректировку показаний.

Примечание - Инструкция по корректировке показаний предоставляется официальным представителем изготовителя анализаторов в России ООО «СИМС-2»¹ по отдельному запросу организации, аккредитованной на проведение поверки.

• 5.3. Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

• 5.4. Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - соответствие комплектности требованиям эксплуатационной документации;

• - анализатор представлен на поверку с РЭ, паспортом и свидетельством о предыдущей поверке;- соответствие маркировки и надписи требованиям эксплуатационной документации;

• - анализатор не должен иметь внешние повреждения, влияющие на работоспособность и безопасность;

• - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

• - в анализаторе установлены точные дата и время;

• - органы управления, разъемы, штуцера исправны.

• 6.1.2 Анализатор считают прошедшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1.1. Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

• 6.2.1.2. Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ.

• 6.2.2.1. Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера версии программного обеспечения, выводящегося на дисплей анализатора. Для этого удерживают и не отпускают в нажатом состоянии кнопку включения более 1 с при включении анализатора.

• 6.2.2.2. Результат подтверждения соответствия программного обеспечения считают положительным, если на дисплей анализатора выводится номер версии программного обеспечения. соответствующий указанному в Описании типа (приложение к Свидетельству об утверждении типа) и РЭ анализаторов.

• 6.2.3.1. Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

Примечание - При проведение проверки расхода газовой смеси допускается вместо воздуха или азота из баллона под давлением подавать на анализатор воздух от компрессора.

• 6.2.3.2. Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают значение расхода 8 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС, не должны появиться показания.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход воздуха 14 л/мин; затем отсоединяют ротаметр;

г) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС и провести измерение.

• 6.2.3.3. Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.3.2 настоящей методики.

• 6.3. Определение метрологических характеристик

• 6.3.1.1. Определение погрешности проводят в четырех точках диапазона измерений (далее - точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний на дисплее анализаторов. ГС подают на вход анализатора в последовательности №№ 1— 2—3—4—1 (таблица Б. 1 приложения Б).

Основные метрологические характеристики анализаторов приведены в приложении А.

• 6.3.1.2. В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора i-ой ГС и регистрации показаний анализатора согласно 6.3.1.3 или 6.3.1.4 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зарегистрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять.

• 6.3.1.3. Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

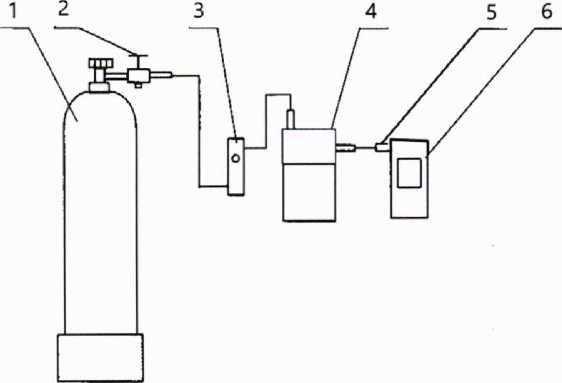

1 - баллон с воздухом (азотом); 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

Рисунок 1 - Схема для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе ALCOSIM.

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б. 1 приложения Б.

в) для каждой i-ой ГС проводят по три цикла измерений по схеме:

• - включают анализатор согласно РЭ;

• - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход ГС на выходе генератора 14 л/мин;

• - после выхода анализатора в режим готовности к отбору пробы подают на вход анализатора ГС с выхода генератора;

• - после окончания измерительного цикла закрывают баллон с воздухом и регистрируют показание анализатора Ci, мг/л;

• - соблюдают интервал между циклами измерений: не менее 10 с.

г) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора Ср, мг/л, по формуле

С₍^д=0,38866*С_а^д,                                      (1)

Где Cf - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см³.

• 6.3.1.4. Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

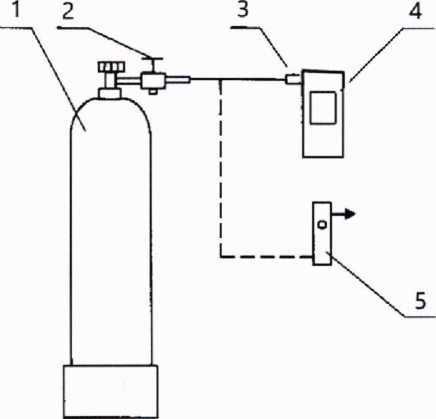

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 - ротаметр

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

б) Для каждой i-ой ГС проводят по три цикла измерений по схеме:

• - включают анализатор согласно РЭ;

• - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход ГС 14 л/мин;

• - после выхода анализатора в режим готовности к отбору пробы подают на вход анализатора ГС из баллона под давлением;

• - после окончания измерительного цикла закрывают вентиль на баллоне и регистрируют показание анализатора;

Примечание - При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца.

- рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС С,, мг/л для всех ГС, кроме ГС № 1, по формуле:

(2)

где Ро - значение атмосферного давления, равное 101,3 кПа;

Р - измеренное значение атмосферного давления, кПа;

П - показания анализатора, мг/л.

• 6.3.2.1 Определение погрешности выполняют в два этапа:

- на первом этапе определяют погрешность при температуре окружающего воздуха (20±5) °C;

- на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

• 6.3.2.2 Определение погрешности при температуре окружающего воздуха (20±5) °C проводят согласно 6.3.1 настоящей методики.

• 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру 38 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.3.1.3 или 6.3.1.4 (в зависимости от выбранного средства поверки). Анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру 2 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.3.1.3 или 6.3.1.4 (в зависимости от выбранного средства поверки). Анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

Примечание - При выходе климатической камеры на режим изменение температуры воздуха в рабочем объеме камеры должно быть не более 1 °C в минуту.

• 7.1. По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора Д_ь мг/л, при подаче i-ой ГС рассчитывают по формуле

Ai = Ci-C?                                   (3)

где С; - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

Cf - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора 8_h %, при подаче i-ой ГС рассчитывают по формуле

5; =^’100                         (4)

7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

• 8.1 При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

• 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

• 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

Приложение А

(обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1. - Метрологические характеристики_________________________

Приложение Б

(рекомендуемое) Метрологические характеристики ГС, используемых при поверке

Таблица Б.1.

Приложение В

(рекомендуемое)

Форма протокола поверки анализаторов ПРОТОКОЛ ПОВЕРКИ

№____________от________________

• 1) Наименование анализатора, тип_________________________________________________________

• 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений___________________________________________________

• 3) Заводской номер____________________________________________________________________

• 4) Заказчик______________________________________________________________________________

• 5) Наименование изготовителя__________________________________________________________

• 6) Дата выпуска_______________________________________________________________________

• 7) Наименование нормативного документа по поверке____________________________________

• 8) Средства поверки²

• - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

• - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер³* и номера используемых экземпляров стандартных образцов)

• - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

• 9) Вид поверки: первичная/периодическая (нужное подчеркнуть)

• 10) Условия поверки:

• - температура окружающего воздуха_________________________________________________

• - относительная влажность окружающего воздуха______________________________________

• - атмосферное давление____________________________________________________________

• - массовая концентрация этанола в окружающем воздухе________________________________

• 11) Результаты, полученные при проведении поверки

Внешний осмотр___

Опробование____________________________________________________________________

Проверка общего функционирования__

Подтверждение соответствия программного обеспечения_________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Определение метрологических характеристик

Заключение: на основании результатов первичной (периодической) поверки СИ признано соответствующим (не соответствующим) установленным в описании типа метрологическим требованиям (нужное подчеркнуть)

свидетельство о поверке извещение о непригодности

Причины непригодности____________________________

Приложение Г

(обязательное)

Форма оборотной стороны свидетельства о поверке

• 1 Результаты внешнего осмотра___________________________________________________

• 2 Результаты опробования_______________________________________________________

• 3 Результаты определения метрологических характеристик

3.1 Результаты определения погрешности

3.2 Результаты определения погрешности при температуре, соответствующей нижне-

± Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.3.2.3. настоящей методики.

14

¹

ООО «СИМС-2» (адрес: 125430, г. Москва, ул. Митинская, д. 16, эт. 10, пом. 1012Б, ком. с 15 по 18, телефон: (495) 792-31-90, e-mail: info@alcotester.ru)

²

Указывают средства поверки, применяемые при поверке анализатора.

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.
