УТВЕРЖДАЮ

Генеральный директор

ООО

техника»

В.А. Литягов

9     2017 г.

УТВЕРЖДАЮ

Рубайлов

отделения области»

КОНДУКТОМЕТРЫ ПОРТАТИВНЫЕ КП-150МИ МЕТОДИКА ПОВЕРКИ ГРБА.414311.001 МП

СОДЕРЖАНИЕ

Приложение А (обязательное)

Основные технические и метрологические характеристики

Приложение Б (обязательное)

Методика приготовления контрольных растворов

Приложение В (рекомендуемое)

Форма протокола поверки

Настоящая методика поверки распространяется на кондуктометры портативные исполнений КП-150МИ, КП-150.1 МИ и КП-150.2МИ (далее - кондуктометры) и устанавливает методику их первичной и периодических поверок.

Кондуктометры предназначены для измерения удельной электропроводности (УЭП) и температуры водных растворов.

Основные технические и метрологические характеристики кондуктометра приведены в приложении А.

Первичная поверка кондуктометров проводится до ввода в эксплуатацию и после ремонта, периодическая - в процессе эксплуатации. Интервал между поверками -12 месяцев.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения при:

первичной поверке

периодической поверке

Внешний осмотр

7.2

да

Да

Опробование

7.3

да

да

Проверка диапазона измерений и определение основной абсолютной погрешности измерений УЭП:

- при измерении УЭП в диапазонах

7.4

от 10 до 1000,0 мкСм/см - для ДЭ-01, от 10 до 20000,0 мкСм/см - для ДЭ-02,

7.4.1

да

Да

- при измерении УЭП в диапазоне

да

от 0,1 до 10,0 мкСм/см - для ДЭ-01

7.4.2

Проверка диапазона измерений и определение основной абсолютной погрешности измерений температуры

7.5

да

да

Оформление результатов поверки

да

да

При получении отрицательного результата на любом из этапов, поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть применены средства поверки с характеристиками, указанными в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного и вспомага-тельного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4.1

Кондуктометр лабораторный автоматизированный с двумя проточнопогружными первичными преобразователями КП-4 ИМПУЛЬС, диапазон измерений (1-10’1 2 3 4- 150) См/м, рабочий эталон 2 разряда

7.5

Термометр цифровой малогабаритный ТЦМ-9410/М2 диапазон (-50 -+200) °C ПГ ±(0,05-0,15) °C, рабочий эталон 3 разряда

7.3

7.4.1

Термостат жидкостной ТЖ ТС-01 (100) с диапазоном поддержания температур от 10 до +50 °C с погрешностью поддержания температуры ± (0,1-0,5) °C

7.4.2

Мера-имитатор Р40116 диапазон от 10 кОм до1 Том, ПГ ± (0,05-0,2) %; рабочий эталон 3 разряда

7.4.2

Магазин сопротивлений Р4831, диапазон (0,001 - 111111,1) Ом, КТ 0,02; рабочий эталон 3 разряда

7.4.2

Магазин сопротивлений Р4831, диапазон (0,001 - 111111,1) Ом, КТ 0,02; рабочий эталон 3 разряда

7.3

7.4.1

Контрольные растворы УЭП жидкости, приготовленные согласно приложению Б

7.4.1

Устройство для дозирования и перекачки жидкостей (насос перистальтический) LOIP LS-301, производительность 32 л/час

  • 7.4

  • 7.5

Термогигрометр ИВА-6НР, диапазоны температуры (0 - 50) °C; влажности (20 - 80) %, погрешности ПГ ± 0,5 °C; ПГ ± 3 %

Примечание - Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых кондуктометров с требуемой точностью

5 УСЛОВИЯ ПОВЕРКИ

5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C температура анализируемых растворов, °C относительная влажность, % атмосферное давление, кПа напряжение питания, В

20 ±5;

20 ±3;

от 30 до 80; от 84 до 106,7;

5-10;

вибрация, тряска, удары, влияющие на работу кондуктометра, отсут

ствуют;

не менее 15

- время прогрева кондуктометров перед поверкой, мин

6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Перед проведением поверки кондуктометр должен быть выдержан не менее 8 ч при условиях окружающей среды п. 5.1.

  • 6.2 Схема установки для проверки основных характеристик кондуктометров приведены на рисунке 1. Допускается емкость для контрольных растворов устанавливать в ванну термостата. В этом случае следует применять верхнеприводную лабораторную мешалку.

  • 6.3 Кондуктометры и средства поверки должны быть подготовлены к работе, согласно указаний эксплуатационной документации.

  • 6.4 Приготовить контрольные растворы согласно методики, приведенной в Приложении Б.

    Датчик

    Датчик

    Термометр

    Термометр

    Преобразователь

    Насос

    Магнитная мешалка

    Кондуктометр эталонный

    Термостат жидкостный

    Емкость для контрольных растворов

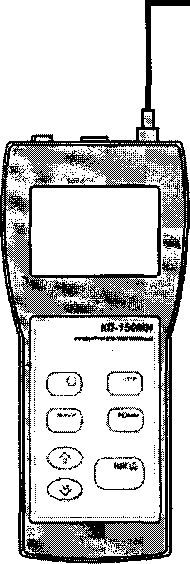

Рисунок 1 - Схема для поверки кондуктометра при измерении УЭП более 10,0 мкСм/см

Преобразователь

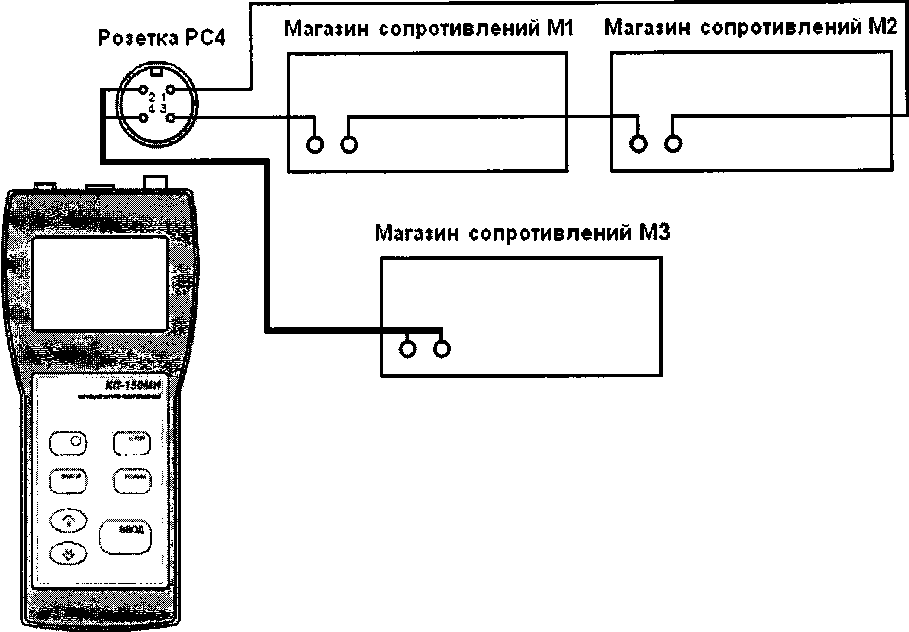

Рисунок 2 - Схема для поверки кондуктометра при измерении УЭП менее 10,0 мкСм/см

7 ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 7.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

7.2 Внешний осмотр

При внешнем осмотре следует проверять:

  • - отсутствие механических повреждений поверяемых кондуктометров, кабелей, разъемов, влияющих на их работоспособность;

  • - соответствие маркировки кондуктометров указанной в эксплуатационной документации;

  • - соответствие комплектности требованиям эксплуатационной документации;

  • - свидетельства о предыдущей поверке (при периодической поверке).

7.3 Опробование

  • 7.3.1 Опробование производится следующим образом:

  • 1)  включить питание преобразователя;

  • 2)  погрузить датчик ДЭ-01 кондуктометров КП-150МИ и КП-150.1 МИ (ДЭ-02 кондуктометра КП-150.2МИ) в емкость с раствором № 5 (таблица Б.1). На дисплее должно высветиться произвольное значение в мкСм/см (мСм/см);

  • 3)  проверить работоспособность органов управления: нажатие клавиш должно сопровождаться соответствующим изменением информации на дисплее и звуковым сигналом.

  • 7.3.2 Проверка идентификационных признаков встроенного ПО

Включить прибор в соответствии с п. 2.3.1. При включении на дисплее кратковременно высвечивается номер версии ПО кондуктометра, после чего прибор переходит в режим измерений.

Результат поверки считается положительным, если номер версии ПО на дисплее совпадает с данными, указанными в описании типа:

- номер версии vl.xx (хх - цифры 0-9, метрологически незначимая часть).

  • 7.4 Проверка диапазона измерений и определение основной абсолютной погрешности измерений УЭП

    • 7.4.1 Определение основной абсолютной погрешности при измерении УЭП в диапазонах:

от 10 до 1000 мкСм/см - для ДЭ-01,

от 10 до 20000 мкСм/см - для ДЭ-02.

  • 7.4.1.1 Проверка диапазона измерений проводится при определении основной абсолютной погрешности измерений УЭП в указанных диапазонах.

Определение основной абсолютной погрешности кондуктометра при измерении УЭП производится для всех исполнений кондуктометров в комплекте со всеми входящими в комплект датчиками.

  • 7.4.1.2 Произвести корректировку значений постоянных датчиков в соответствии с указаниями п.2.3.5 руководства по эксплуатации ГРБА.414311.002РЭ. Корректировка для датчика ДЭ-01 (ДЭ-02) производится в растворе № 5 (№ 3).

Зафиксировать в протоколе (Приложение В) полученные значения постоянных датчиков.

  • 7.4.1.3 Измерения следует проводить методом одновременного сличения показаний эталонного и поверяемого кондуктометров при измерении УЭП в одних и тех же контрольных растворах. При смене датчиков, в соответствии с указаниями эксплуатационной документации устанавливать соответствующие значение постоянной датчика.

  • 7.4.1.4 Измерения кондуктометров следует проводить на установке, приведенной на рисунке 1 при приблизительно средней скорости перекачивания насоса (около 3-5 дм3/ч).

  • 7.4.1.5 Проверку проводить в растворах, указанных в таблице 3, в последовательности увеличения их УЭП.

Таблица 3

Поверяемый комплект

Номера контрольных растворов согласно приложения Б

Кондуктометры портативные КП-150МИ сдатчиком ДЭ-01

Кондуктометры портативные КП-150.1 МИ

6, 5, 4, 3

Кондуктометры портативные КП-150МИ с датчиком ДЭ-02

Кондуктометры портативные КП-150.2МИ

6, 5, 3, 2, 1

  • 7.4.1.6 Термостатировать растворы при температуре (п.5.1), не отличающейся более, чем на 2 °C от температуры окружающей среды, в течении 30 минут. В процессе выполнения каждого измерения колебания температуры растворов не должны превышать ± 0,2 °C.

  • 7.4.1.7 Отметить показания УЭП на дисплеях эталонного и проверяемого кондуктометров в каждом растворе и вычислить основную абсолютную погрешность измерений УЭП по формуле

A = Z~Zo>                          0)

где д - основная абсолютная погрешность измерений УЭП, мкСм/см (мСм/см);

X - значение УЭП измеренное поверяемым кондуктометром при измерении в контрольном растворе, мкСм/см (мСм/см);

%0  - значение УЭП контрольного раствора, измеренное эталонным кондук

тометром в контрольном растворе и принятое за действительное, мкСм/см (мСм/см).

Полученные значения погрешности должны находиться в пределах допускаемых значений основной абсолютной погрешности измерений УЭП в соответствии с требованиями п. А.2 приложения А.

7.4.2 Определение основной абсолютной погрешности измерений УЭП в диапазоне от 0,1 до 10,0 мкСм/см для ДЭ-01

  • 7.4.2.1 Проверка диапазона измерений проводится при определении основной абсолютной погрешности измерений УЭП в указанном диапазоне для исполнений КП-150МИ и КП-150.1МИ.

  • 7.4.2.2 Определение основной абсолютной погрешности измерений УЭП в диапазоне следует проверять на установке, приведенной на рисунке 2. Основную абсолютную погрешность определять методом замещения датчика имитирующим сопротивлением в точках, соответствующих 0,1,1,5, 5,0,10,0 мкСм/см.

  • 7.4.2.3 В соответствии с указаниями эксплуатационной документации установить значение постоянной датчика ДЭ-01, определенное согласно п. 7.4.1.2.

  • 7.4.2.4 Изменяя сопротивление магазина М3, установить на дисплее значение температуры 25,0 °C.

Изменяя сопротивление магазинов М1 и М2 (меры-имитатора) установить значения имитирующего сопротивления R, Ом в каждой проверяемой точке, рассчитанные по формуле

где R - значение имитирующего сопротивления, Ом;

К -значение постоянной датчика ДЭ-01 кондуктометра, определенное по п.7.4.1.2, см'1;

2/т  - значение УЭП соответствующее каждой имитируемой точке,

мкСм/см.

Вычислить основную абсолютную погрешность измерений УЭП по формуле

(3)

где

  • - основная абсолютная погрешность измерений УЭП, мкСм/см;

  • - показание УЭП на дисплее проверяемого кондуктометра, мкСм/см;

Полученные значения погрешности должны находиться в пределах допускаемых значений основной абсолютной погрешности измерений УЭП в соответствии с требованиями п. А.2 приложения А.

7.5 Проверка диапазона измерений и определение основной абсолютной погрешности измерений температуры

  • 7.5.1 Проверка диапазона измерений проводится при определении основной абсолютной погрешности измерений температуры в диапазоне от 5,0 до 50,0 °C.

  • 7.5.2 Основную абсолютную погрешность всех исполнений кондуктометра при измерении температуры анализируемого раствора (любого из приготовленных) определяют путем сравнения показаний поверяемого кондуктометра с показаниями эталонного термометра без использования эталонного кондуктометра (Рисунок 1). Измерения проводятся с подключением любого датчика, входящего в комплект и выполняются в трех точках диапазона измерений температуры: 10±1, 25±1 и 50±1 °C (п.А.1 приложения А), следующим образом:

через 5 минут после погружения датчика в раствор с температурой, поддерживаемой с помощью термостата с точностью ± 0,2 °C, отметить показания эталонного термометра и кондуктометра.

Основную абсолютную погрешность кондуктометра рассчитать по формуле

где        - основная абсолютная погрешность, °C;

fx - значение температуры, измеренное эталонным термометром, °C;

tu3M - измеренное значение температуры кондуктометром, °C.

Полученные значения погрешности не должны превышать пределов допускаемых значений основной абсолютной погрешности измерений температуры в соответствии с требованиями п.А.З приложения А.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Результаты поверки заносят в протокол по форме приложения В.

  • 8.2 Результаты поверки считаются положительными, если кондуктометр удовлетворяет всем требованиям настоящей методики поверки.

  • 8.3 При положительных результатах поверки оформляется свидетельство о поверке по форме, установленной Приказом Минпромторга РФ №1815 от 02.07.2015 «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Полученные значения всех постоянных датчиков по п. 7.4, заносятся в свидетельство о поверке а также, в раздел 9 формуляра ГРБА.414311.002ФО.

  • 8.4 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого кондуктометра хотя бы одному из требований настоящей методики поверки.

  • 8.5 При отрицательных результатах поверки кондуктометр к применению не допускается, выписывается извещение о непригодности с указанием причин несоответствия установленным требованиям.

ПРИЛОЖЕНИЕ А

(обязательное)

Основные технические и метрологические характеристики

А.1 Диапазоны измерений кондуктометров приведены в таблице А.1.

Таблица А.1

Измеряемая величина

Диапазоны измерений

УЭП с датчиком ДЭ-01

от 0,1 до 1000,0 мкСм/см

УЭП с датчиком ДЭ-02

от 10 мкСм/см до 20,00 мСм/см

Температура анализируемой среды

от 5,0 до 50,0 °C

А.2 Пределы допускаемых значений основной абсолютной погрешности кондуктометра при измерении УЭП, при нормальных условиях применения, не более:

±(0,003+0,015%) - с датчиком ДЭ-01,

±(0,03+0,015х) - сдатчиком ДЭ-02.

где % - измеренное значение УЭП, мкСм/см.

А.З Предел допускаемого значения основной абсолютной погрешности кондуктометра при измерении температуры, не более 1,0 °C.

ПРИЛОЖЕНИЕ Б

(обязательное)

Методика приготовления контрольных растворов

Б.1 Для приготовления контрольных растворов рекомендуется использовать следующую аппаратуру к реактивы:

  • 1) весы аналитические 2-го класса точности с пределом взвешивания 200 г;

  • 2) магнитная мешалка (скорость вращения от 100 до 800 об/мин);

  • 3) термометр ртутный с пределом измерения 0-55 °C, цена деления 0,1 °C;

  • 4) колбы мерные вместимостью 1000 см3 и 100 см3 2-го класса точности ГОСТ 1770-74;

  • 5) стаканы вместимостью 100 см3 2-го класса точности ГОСТ 1770-74;

  • 6) пипетка вместимостью 10 и 100 см3 2-го класса точности ГОСТ 29227-91;

  • 7) вода дистиллированная ГОСТ 6709-72;

  • 8) калий хлористый «х.ч» ГОСТ 4234-77.

Б.2 При поверке кондуктометров используются растворы, приведенные в табли

це Б.1

Таблица Б1

№ раствора

Наименование контрольного раствора

Концентрация, мг/дм3

Расчетная УЭП при 25 °C, мкСм/см

Значение УЭП при 25 °C с учетом погрешности приготовления, мкСм/см

1

Водный раствор хлори-стого калия

9149

16000

15000-17000

2

5718

10000

9000-11000

3

514,6

900

800-1000

4

114,36

200

180-220

5

57,18

100

90-110

6

5,72

10

9-11

Б.2 Приготовление водного раствора хлористого калия концентрацией 9149 мг/дм3 (раствор №1).

Б.2.1 Взять навеску хлористого калия 9,149г и количественно перенести ее в мерную колбу вместимостью 1000 см3.

Б.2.2 Заполнить колбу на 2/3 дистиллированной водой, закрыть пробкой и, покачивая и перевертывая колбу, перемешивать ее содержимое до полного растворения соли.

Б.2.3 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.2.4 Срок хранения раствора - не более 6 месяцев

Б.З Приготовление водного раствора хлористого калия концентрацией

5718 мг/дм3 (раствор № 2).

Б.3.1 Взять навеску хлористого калия 5,718 г и количественно перенести ее в мерную колбу вместимостью 1000 см3.

Б.3.2 Заполнить колбу на 2/3 дистиллированной водой, закрыть пробкой и, покачивая и перевертывая колбу, перемешивать ее содержимое до полного растворения соли.

Б.3.3 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.3.4 Срок хранения раствора - не более 6 месяцев.

Б.4 Приготовление водного раствора хлористого калия концентрацией

514,6 мг/дм3 (раствор № 3).

Б.4.1 Взять навеску хлористого калия 0,515 г и количественно перенести ее в мерную колбу вместимостью 1000 см3.

Б.4.2 Заполнить колбу на 2/3 дистиллированной водой, закрыть пробкой и, покачивая и перевертывая колбу, перемешивать ее содержимое до полного растворения соли.

  • 5.4.3 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.4.4 Срок хранения раствора - не более 6 месяцев.

Б.5 Приготовление водного раствора хлористого калия концентрацией

114,36 мг/дм3 (раствБр № 4).

Б.5.1 Отобрать пипеткой 20 см3 раствора хлористого калия концентрацией 5718 мг/дм3, приготовленного по Б.З, и перенести в мерную колбу вместимостью 1000 см3.

Б.5.2 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.5.3 Срок хранения раствора - не более 3 месяцев.

Б.6 Приготовление водного раствора хлористого калия концентрацией

57,18 мг/дм3 (раствор № 5).

Б.6.1 Отобрать пипеткой 10 см3 раствора хлористого калия концентрацией 5718 мг/дм3, приготовленного по Б.З, и перенести в мерную колбу вместимостью 1000 см3.

Б.6.2 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.6.3 Срок хранения раствора - не более 3 месяцев.

Б.7 Приготовление водного раствора хлористого калия концентрацией 5,72 мг/дм3(раствор № 6).

Б.7.1 Отобрать пипеткой 10 см3 раствора хлористого калия концентрацией 57,18 мг/дм3, приготовленного по Б.6, и перенести в мерную колбу вместимостью 1000 см3

Б.7.2 Долить в колбу дистиллированную воду до метки и тщательно перемешать раствор.

Б.7.3 Раствор не хранится, готовится перед использованием.

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ №____

поверки кондуктометра портативного КП-150МИ

Кондуктометр портативный КП-150__МИ в комплекте:

преобразователь зав. №___________________, датчик зав. №

Принадлежит

Средства поверки

Условия поверки:

температура окружающего воздуха, °C____, атмосферное давление, кПа

относительная влажность, %

1. Внешний осмотр

2. Опробование________________________________________________________________.

  • 2.1 Значения постоянных датчиков:

-ДЭ-01__________;

- ДЭ-02___________.

  • 2.2 Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Номер версии (идентификационный номер) ПО

3 Результаты проверки метрологических характеристик

3.1 Определение основной абсолютной погрешности кондуктометра при измерении УЭП в диапазонах:

от 10,0 до 200,0 мкСм/см - для ДЭ-01,

от 10 до 20000,0 мкСм/см - для ДЭ-02

Датчик ДЭ-01/ДЭ-02

№ раствора

Показания эталонного кондуктометра, Хо, мкСм/см (мСм/см)

Показания кондуктометра, Х> мкСм/см (мСм/см)

Основная абсолютная погрешность Д мкСм/см (мСм/см)

действительная

допускаемая

3.20пределение основной абсолютной погрешности кондуктометра при измерении УЭП в диапазоне от 0,1 до 10,0 мкСм/см - для ДЭ-01

Датчик

ДЭ-01

Значение имитирующего сопротивления, R, Ом

Значение УЭП, соответствующее имитируемой поверяемой точке, Xim, мкСм/см

Показания кондуктометра, X мкСм/см

Основная абсолютная погрешность Л, мкСм/см

действительная

допускаемая

  • 3.3 Определение основной абсолютной погрешности кондуктометра при измерении температуры анализируемого раствора.

    Датчик ДЭ-01/ДЭ-02

    Точка поверки

    Значение температуры, измеренное эталонным термометром tK,°c

    Значение температуры, измеренное кондук-тометром tu3M . С

    Основная абсолютная погрешность zlf, °C

    действительная

    допускаемая

Заключение:

Дата поверки: «____»_______________20

Поверитель:

14

1

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки допускаются лица, имеющие необходимую опыт работы в области измерений измерения удельной электропроводности и ознакомленные с руководством по эксплуатации на кондуктометр.

2

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3

  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76, а при работе с электроустановками - по ГОСТ 12.1.019-2009 и ГОСТ 12.2.007.0-75.

4

  • 4.2 Персонал может быть допущен к поверке после инструктажа по технике безопасности по общим правилам эксплуатации электрических установок, изучения эксплуатационных документов и настоящей методики.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
