УТВЕРЖДАЮ

2016 г.

Директор Менделеева»

Государственная система обеспечения единства измерений Датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А. ДАРТ-А-ВЗ

МЕТОДИКА ПОВЕРКИ МП-242-2004-2016

Руководитель НИО ФГУП "ВНИИМ им. Д.И. Me

Л.А. Конопелько

"_____"_______________________2016 г.

Научный сотрудник ФГУП

"ВНИИМ им. Д.И. Менделеева"

н.Б. Шор "_____"______________________2016 г.

Санкт-Петербург

2016

Настоящая методика поверки распространяется на датчики-газоанализаторы паров КРТ ДАРТ модификаций ДАРТ-А, ДАРТ-А-ВЗ (далее - газоанализаторы) и устанавливает методы их первичной поверки при вводе в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пунк-та методики поверки

Обязательность проведения при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

  • 2.1 Проверка общего функционирования

  • 2.2 Подтверждение соответствия программного обеспечения

6.2

6.2.1

6.2.2

да да

да нет

3 Определение метрологических характеристик

3.1 Определение основной погрешности

6.3

6.3.1

да

да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 2 Средства поверки

2.1 При проведении поверки должны быть применены средства, указанные в таблице 2, и поверочные газовые смеси (далее - ГС), указанные в таблице А.1 приложения А.

Таблица 2- Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4,6

Барометр-анероид контрольный М-67, ТУ 25-04-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ± 0,8 мм рт.ст.

Гигрометр психрометрический ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности от 5 до 7 %; диапазон измерения температуры от 15 до 40 °C, предел абсолютной погрешности ± 0,2 °C; ТУ 25-11.1645-84

Источник питания постоянного тока Б5-71/1ММ, диапазон выходного напряжения от 0 до 50 В, ТУ 6688-001-75414802-2009

Мультиметр В7-80, МЕРА.411189.001 ТУ, диапазон измерений силы постоянного тока от 0 до 5 А

Секундомер механический СОСпр, ТУ 25-1894.003-90, класс точности 2

IBM-совместимый компьютер со свободным COM-портом, преобразователем RS-485 в RS-232 и установленной программой "DART.exe" версии 1 и выше *

6.3

Генератор газовых смесей ГГС модификаций ГГС-Р по ШДЕК.418319.009ТУ -рабочий эталон 1-го разряда по ГОСТ 8.578—2014 (регистрационный номер 62151-15), 2 шт.

Продолжение таблицы 2

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6.3

Средства измерений и вспомогательные устройства в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин -гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом». Спектрофотометр, позволяющий проводить измерения при длине волны (690 ± 10) нм, абсолютная погрешность не более ± 1 %

Поверочный нулевой газ (ПНГ) - воздух марка Б по ТУ 6-21-5-82 в баллонах под давлением

Азот газообразный особой чистоты по ГОСТ 9293—74 в баллоне под давлением Ротаметр с местными показаниями РМ-А-0,063 ГУЗ, ГОСТ 13045—81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, класс точности 4 Термогигрометр электронный «CENTER» модели 311, диапазон измерений относительной влажности от 10 до 100 %, абсолютная погрешность ± 2,5 %; диапазон измерений температур (внутренний датчик) от минус 20 до 60 °C, погрешность ± 0,7 °C

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм *

Редуктор баллонный БКО-25-1, ТУ26-05-90-87 * Трубка ТС-Т (тройник), ГОСТ 25336—82 *

Склянка СВТ, ГОСТ 25336—82 *

Примечания

  • 1 Все средства поверки, кроме отмеченных знаком *, должны иметь действующие свидетельства о поверке или аттестации.

  • 2 Допускается применение иных средств поверки, не уступающих по метрологическим характеристикам.

3 Требования безопасности
  • 3.1 При проведении поверки соблюдают следующие требования безопасности:

  • - помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;

  • - концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005—88;

  • - при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования ГОСТ 949—73 и "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

4 Условия поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды (20 ± 5) °C;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.).

Примечание - Изменение давления в ходе проведения поверки не должно превышать ±

  • 1,1 кПа (± 8 мм. рт. ст.).

  • 4.2 При проведении поверки должны быть соблюдены следующие параметры анализируемых газовых смесей на входе газоанализатора:

  • - температура (20 ± 5) °C;

  • - относительная влажность (60 ± 3) %.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 1) поверяемый газоанализатор должен быть подготовлен к работе в соответствии с руководством по эксплуатации ИБЯЛ.413411.054 РЭ2 для модификации ДАРТ-А, ИБЯЛ.413411.054 РЭ4 для модификации ДАРТ-А-ВЗ (в дальнейшем - Руководство по эксплуатации).

  • 2) генераторы газовых смесей ГГС модификации ГГС-Р должны быть подготовлены к работе в соответствии с НД на них, средства поверки, указанные в таблице 2, в соответствии с требованиями их эксплуатационной документации;

  • 3) ПНГ- воздух в баллоне должен быть выдержан в помещении, в котором проводится поверка, в течение 24 ч, поверяемый газоанализатор - в течение 2 ч;

  • 4) пригодность ПНГ в баллонах под давлением должна быть подтверждена паспортами на них;

  • 5) должна быть собрана газовая схема поверки, приведенная на рисунке Б.1 приложения Б, с использованием фторопластовой трубки.

В линии дозатора (7) задается расход азота через дозатор гидразин-гидрата в соответствии с Руководством по эксплуатации на генератор и МИ 243/01-2016 (далее - МИ).

В линии разбавления задается расход разбавительного воздуха в соответствии с Руководством по эксплуатации на генератор и МИ с относительной влажностью (60 ± 3) %, создаваемой путем пропускания разбавительного воздуха через склянки (8).

Необходимая относительная влажность задается при помощи ротаметров (6) и контролируется термогигрометром (9);

  • 6) создать ГС с концентрациями, приведенными в приложении А, в соответствии с МИ;

  • 7) должна быть включена приточно-вытяжная вентиляция.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре должно быть установлено отсутствие внешних повреждений, влияющих на работоспособность газоанализатора.

    • 6.1.2 Для газоанализатора должно быть установлено:

  • - исправность органов управления;

  • - четкость надписей на лицевой панели;

  • - наличие маркировки согласно требованиям Руководства по эксплуатации.

  • 6.1.3 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует перечисленным выше требованиям.

6.2 Опробование

  • 6.2.1 Проверка общего функционирования

  • 6.2.1.1 Проверка общего функционирования газоанализатора проводится при его включении в процессе самотестирования.

  • 6.2.1.2 Результат проверки считается положительным, если по окончании прогрева газоанализатора на его лицевой панели отсутствует свечение сигнальной лампы «СИГНАЛИЗАЦИЯ».

  • 6.2.2 Подтверждение соответствия программного обеспечения

  • 6.2.2.1 Операция «Подтверждение соответствия программного обеспечения» заключается в определении номера версии (идентификационного номера) программного обеспечения (далее -ПО).

Идентификация ПО осуществляется посредством отображения на дисплее персонального компьютера (далее - ПК) идентификационных данных, считанных из энергонезависимой памяти газоанализатора с помощью сервисного ПО, следующим образом:

  • - подключить газоанализатор к ПК по каналу связи RS485;

  • - запустить на ПК программу «DART.exe»;

  • - нажать кнопку «Запустить опрос параметров»;

  • - проконтролировать во вкладке «Опрос параметров» появление номера версии и контрольной суммы ПО напротив соответствующих строк.

  • 6.2.2.2 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений или в разделе 1 (п. 1.2) Руководства по эксплуатации.

  • 6.3 Определение метрологических характеристик

  • 6.3.1  Определение основной погрешности

  • 6.3.1.1 Определение основной погрешности проводят при поочередной подаче на газоанализатор поверочных газовых смесей определяемого компонента (гидразин-гидрата) в последовательности №№ 1-2-3.

Номинальные значения содержания в ГС определяемого компонента - гидразин-гидрата приведены в таблице А.1 приложения А с относительной влажностью (60 ± 3) %.

Подачу ГС на газоанализатор проводят в соответствии с рисунком Б. 1 приложения Б, время подачи ГС - 20 мин.

Одновременно с подачей ГС на газоанализатор осуществляют отбор ГС для определения действительного значения массовой концентрации определяемого компонента - гидразин-гидрата (по МИ), Сд в мг/м3, в ГС.

  • 6.3.1.2 Отсчет установившихся показаний газоанализатора проводят по измерительному прибору, подключенному к аналоговому выходу газоанализатора.

  • 6.3.1.3 Результат измерений содержания определяемого компонента С„ массовая концентрация, мг/м3, по значению выходного токового сигнала (4 - 20) мА рассчитывают по формуле:

(1)

где I, - установившееся значение выходного токового сигнала при подаче z-ой ГС, мА;

Св - значение содержания определяемого компонента, соответствующее верхней границе диапазона измерений, массовая концентрация, мг/м3в = 1 мг/м3).

  • 6.3.1.4 Значение основной абсолютной погрешности газоанализатора Д, массовая концентрация, мг/м3, для диапазона, в котором нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(2)

где С, - показания газоанализатора при подаче z-ой ГС определяемого компонента, массовая концентрация, мг/м3 (рассчитаны по формуле (1));

Сд - действительное значение концентрации определяемого компонента в z-ой ГС, массовая концентрация, мг/м3, определенное по МИ.

  • 6.3.1.5 Значение основной относительной погрешности газоанализатора 5, %, для диапазона, в котором нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

    (3)

  • 6.3.1.6 Результаты считают положительными, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в приложении В.

7 Оформление результатов поверки
  • 7.1 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к эксплуатации.

  • 7.2 Положительные результаты поверки удостоверяются в соответствии с разделом I п.4 приказа Минпромторга РФ № 1815 от 02.07.2015 г. По требованию потребителя выдается свидетельство о поверке установленной формы и составляется протокол результатов поверки, рекомендуемая форма которого приведена в приложении Г.

  • 7.3 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

  • 7.4 Знак поверки наносится на левую боковую панель газоанализатора.

ПРИЛОЖЕНИЕ А

(обязательное)

Таблица А.1- Перечень и метрологические характеристики поверочных газовых смесей

Определяемый компонент

Диапазон измерений массовой концентрации определяемого компонента, мг/м3

Номинальное значение массовой концентрации определяемого компонента в ГС, пределы допускаемого отклонения, мг/м3

Источник получения ГС

ГС№1

ГС №2

ГС№3

Гиразин-гидрат N2H4H2O

от 0,0 до 1,0

ПНГ

0,5 ±0,1

0,8 ±0,1

Средства измерений по МИ 243/01-2016 (для гидразин-гидрата).

Примечание - Относительная влажность ГС составляет(60± 3) %.

ПРИЛОЖЕНИЕ Б

(обязательное)

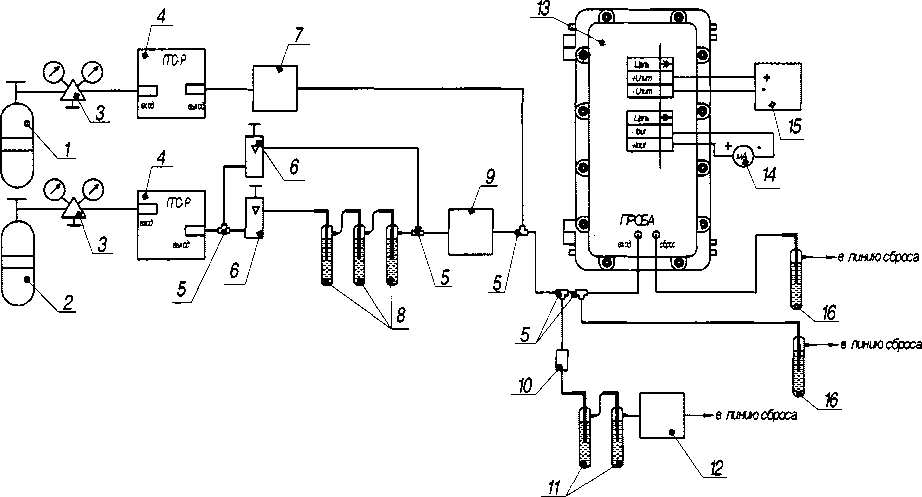

  • 1 - баллон с азотом газообразным особой чистоты ГОСТ 9293—74;

  • 2 - баллон с ПНГ- воздух по ТУ 6-21-5-82;

  • 3 - редуктор баллонный БКО-25-1;

  • 4 - генератор газовых смесей ГГС модификации ГГС-Р;

  • 5 - тройник;

  • 6 - ротаметр с местными показаниями РМ-А-0,063 ТУЗ;

  • 7 - дозатор гидразин-гидрата в термостате (согласно МИ);

  • 8 - склянка СВТ с дистиллированной водой (объем воды в каждой склянке (75 ± 25) мл);

  • 9 - термогигрометр электронный «CENTER» модели 311;

  • 10 - регулируемый зажим для трубок (согласно МИ);

  • 11 - поглотительные растворы (согласно МИ);

  • 12 - счетчик газа (согласно МИ);

  • 13 - газоанализатор (электрические и пневматические соединения показаны условно);

  • 14 - мультиметр В7-80 (в режиме измерения силы постоянного тока);

  • 15 - источник питания постоянного тока;

  • 16 - склянка Дрекселя с насыщенным раствором хлорного железа (согласно МИ).

Примечание - Электрические соединения выполнять согласно Руководству по эксплуатации.

Рисунок Б.1 - Газовая схема для определения основной погрешности газоанализатора

ПРИЛОЖЕНИЕ В (обязательное)

Таблица В.1- Диапазоны измерений и пределы допускаемой основной погрешности газоанали-

Определяемый компонент

Диапазон измерений (преобразования*) массовой концентрации, мг/м3

Пределы допускаемой основной погрешности

абсолютной

Ад, мг/м3

относительной

8д, %

Г иразин-гидрат N2H4H2O

от 0,0 до 0,1 включ.

± 0,025

-

свыше 0,1 до 1,0

-

±25

Примечания

* Номинальная статическая характеристика преобразования газоанализатора по выходному сигналу постоянного тока I, мА, имеет вид

7 = /н + /СпСвх,                                  (В.1)

где /н - нижняя граница диапазона выходного сигнала постоянного тока, равная 4 мА;

Свх - действительное значение массовой концентрации определяемого компонента на входе газоанализатора, мг/м3;

Кп - номинальный коэффициент преобразования, равный 16 мА/мг/м3.

ПРИЛОЖЕНИЕ Г

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Наименование СИ___________________________________________________________

Зав.№___________________

Дата выпуска_____________

Регистрационный номер:

Заказчик:____________________________________________________________________________

Серия и номер клейма предыдущей поверки:__________________________________

Дата предыдущей поверки:

Методика поверки:__________________________________________________________

Основные средства поверки:__________________________________________________

Условия поверки:

температура окружающей среды

относительная влажность воздуха                     %;

атмосферное давление                              кПа.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра________________________

  • 2. Результаты опробования_____________________________

  • 3. Результаты определения основной погрешности

    № п/п

    Диапазоны измерений

    Пределы допускаемой основной погрешности

    Максимальные значения основной погрешности, полученные при поверке, %

    абсолютной

    относительной

    абсолютной

    относительной

Заключение: на основании результатов первичной (или периодической) поверки газоанализатор признан соответствующим установленным в описании типа метрологическим требованиям и пригодным к применению.

Поверку произвёл:________________

Дата поверки:_______________

11
