Методика поверки «СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ РЕСПУБЛИКИ БЕЛАРУСЬ. НЕФЕЛОМЕТР ПЕЛЕНГ СЛ-03» (МРБ МП.2032-2010)

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ПЕЛЕНГ»

Г

СОГЛАСОВАНО

УТВЕРЖДАЮ

мрб мп.ЖЬЕ -МО

Разработчик: инженер-конструктор 1 кат. ОАО «Пеленг» НКУ НП                    ¹

Т.И. Ковалева

2010

Вводная часть

• 1  Операции поверки...................................... .

• 2  Средства поверки

• 3  Требования к квалификации поверителей и требования безопасности

• 4  Условия поверки и подготовка к ней

• 5  Проведение поверки

• 6  Обработка результатов измерений

• 7  Оформление результатов поверки

Приложение А Основные технические и метрологические характеристики нефелометров ПЕЛЕНГ СЛ-03

Приложение Б Форма протокола

Приложение В Нормативные ссылки

Настоящая методика поверки распространяется на нефелометр ПЕЛЕНГ СЛ-03 (далее - нефелометр) и устанавливает содержание и методику проведения его первичной и периодической поверок.

Нефелометр предназначен для определения метеорологической оптической дальности видимости (МОД).

Настоящая методика разработана в соответствии с требованиями ТКП 8.003-2011.

Межповерочный интервал нефелометра - не более 12 мес (при применении в сфере законодательной метрологии).

Основные метрологические характеристики нефелометра приведены в таблице 1.

Таблица 1

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

  2

  Наименование операции	Номер пункта методики поверки
  1 Внешний осмотр	6.1
  2 Опробование	6.2
  3 Определение метрологических характеристик:	6.3
  3.1 Определение диапазона показаний МОД	6.3.1
  3.2 Определение относительной погрешности измерения МОД	6.3.2
  3.3 Определение диапазона измерений МОД	6.3.3
  4 Оформление результатов поверки	7

  ?



  СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть применены средства измерений и оборудование, указанные в таблице 3.

Таблица 3

Примечания:

1 Допускается применение других средств измерений, если их метрологические

характеристики не хуже указанных.

• 2 Все средства измерений должны иметь действующие клейма и (или) свидетельства о поверки (аттестации, калибровки)______

• 3.1    К проведению измерений при поверке допускаются лица, имеющие необходимую подготовку для работы с поверяемыми приборами, а также имеющие достаточный опыт работы с используемыми эталонами.

• 3.2    Персонал, выполняющий поверку, должен пройти подготовку в системе повышения квалификации и подготовки кадров и иметь квалификацию поверителя.

При проведении поверки необходимо соблюдать требования безопасности, предусмотренными ТКП 427 - 89 «Правила технической эксплуатации электроустановок потребителей».

• 4.2 Персонал может быть допущен к поверке после инструктажа по технике безопасности по общим правилам эксплуатации электрических установок, изучения эксплуатационных документов и настоящей методики.

  .4

• 5.1    Метрологические характеристики прибора определяют вне помещения, при условии отсутствия осадков и видимости, превышающей 30 км.

• 5.2    При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха от минус 10 °C до 35 °C;

• -   относительная влажность воздуха от 20 % до 80 %;

• 5.3    Перед проведением поверки должны быть выполнены подготовительные работы:

• -  осуществляют все мероприятия по технике безопасности;

• -  подготавливают нефелометр к работе, согласно указаниям руководства по эксплуатации 6266.00.00.000 РЭ (далее - РЭ);

подготавливают протоколы поверки, заносят в них номера блоков поверяемого нефелометра, номера светорассеивающих фильтров (далее -фильтров), входящих в комплект.

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие следующим требованиям: отсутствие механических повреждений; маркировка должна быть отчетливо различима;

части разъемов должны легко соединяться и разъединяться;

- на оптических деталях не должно быть дефектов (царапин, сколов, пятен загрязнения), влияющих на качество работы нефелометра.

• 6.2 Опробование

Подключают нефелометр согласно РЭ. Запускают диск с программным обеспечением (ПО). На мониторе персонального компьютера (ПК) должна отобразиться индикация о величине МОД.

• 6.3    Определение метрологических характеристик

• 6.3.1  Определение диапазона показаний МОД.

На дополнительный приемник нефелометра для варианта исполнения 6266.00.00.000-04 устанавливают заглушку, входящую в состав нефелометра.

• 6.3.1.1 Перекрывают объектив приемника излучения нефелометра пластиной светонепроницаемой 6296.00.00.400, входящей в комплект. Фиксируют значение МОДт с монитора ПК. Оно должно соответствовать дальности от 45 000 до 50 000 м (верхний предел диапазона показаний). Для варианта исполнения 6266.00.00.000-04 - 75000 м. (верхний предел диапазона показаний).

• 6.3.1.2 Устанавливают в пластину в сборе 6296.00.00.100 экран прямого отражения 6296.00.00.200 (на рисунке 1 показана сборка экрана) согласно рисунку 2, которые входят в комплект. Далее пластину в сборе устанавливают на нефелометр в соответствии с 6266.00.00.000 РЭ (рисунок 1.4 РЭ). соответствовать дальности видимости от 0 до 10 показаний).

  Значения МОД на ПК должно м (нижний предел

  диапазона

  'OLjSL

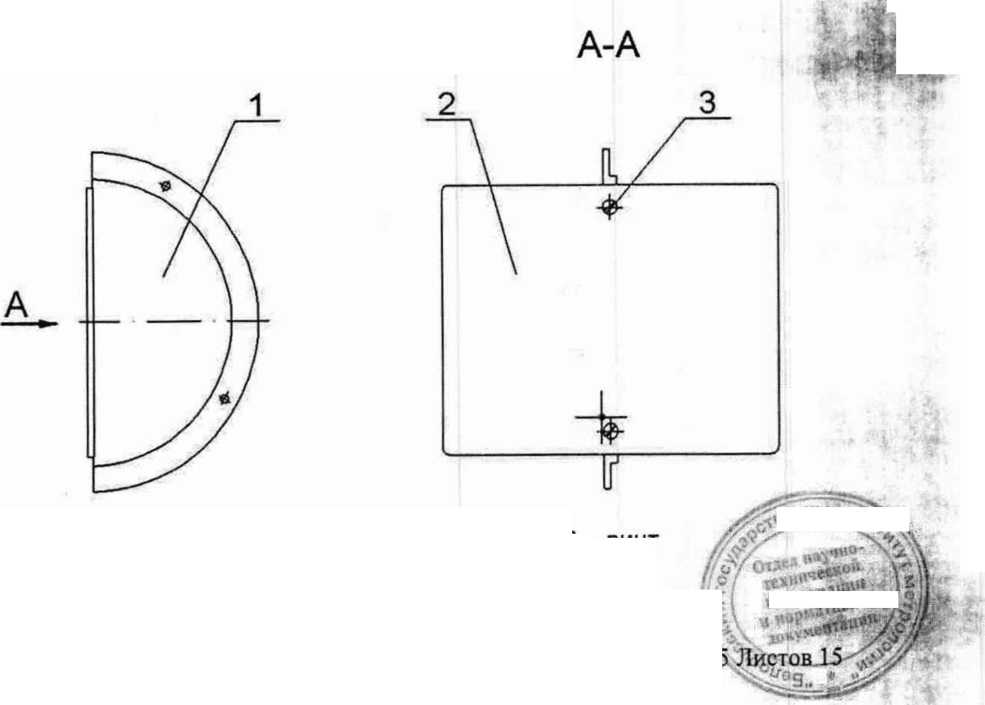

  1 - направляющая; 2 - экран; 3 - винт

  Рисунок 1 - Сборка экрана прямого отражения

  О

• ?

'к

Лист 2

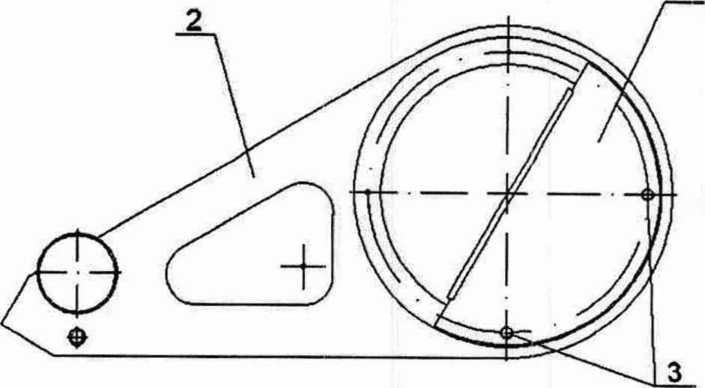

1 - экран прямого отражения 6296.00.00.200; 2 - пластина 6296.00.00.100; 3 - винты

Рисунок 2 - Установка экрана прямого отражения в пластину в сборе

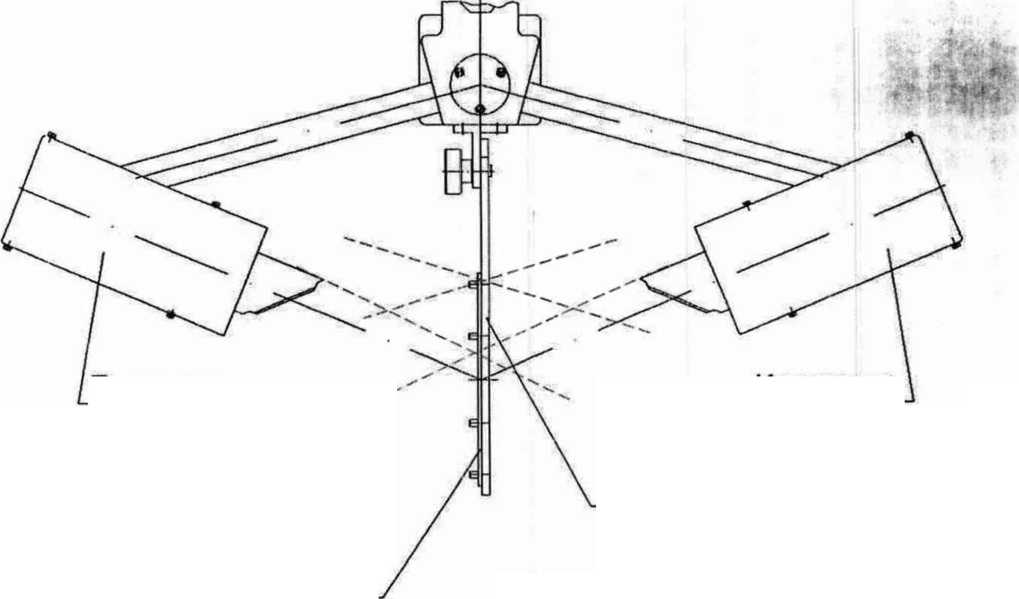

Излучатель

Приемник

Рабочий объем

Фильтр светорассеивающий в пластине в сборе

Рисунок 3 - Установка пластины в сборе (совместно с экраном отражения или с фильтром) на нефелометр

прямого - '

Результаты заносят в протокол поверки, рекомендуемая форма кот приведена в приложении Б.                                      (f&r

Лист 6 Л не

шов 15

• 6.3.2  Определение относительной погрешности измерения МОД ------1 Определение относительной погрешности градуировки

в пластину в сборе 6296.00.00.100 фильтр ... ..... _______________/

в сборе устанавливают на нефелометр в соответствии с 6266.00.00.000 РЭ (рисунок

• 1.4 РЭ).

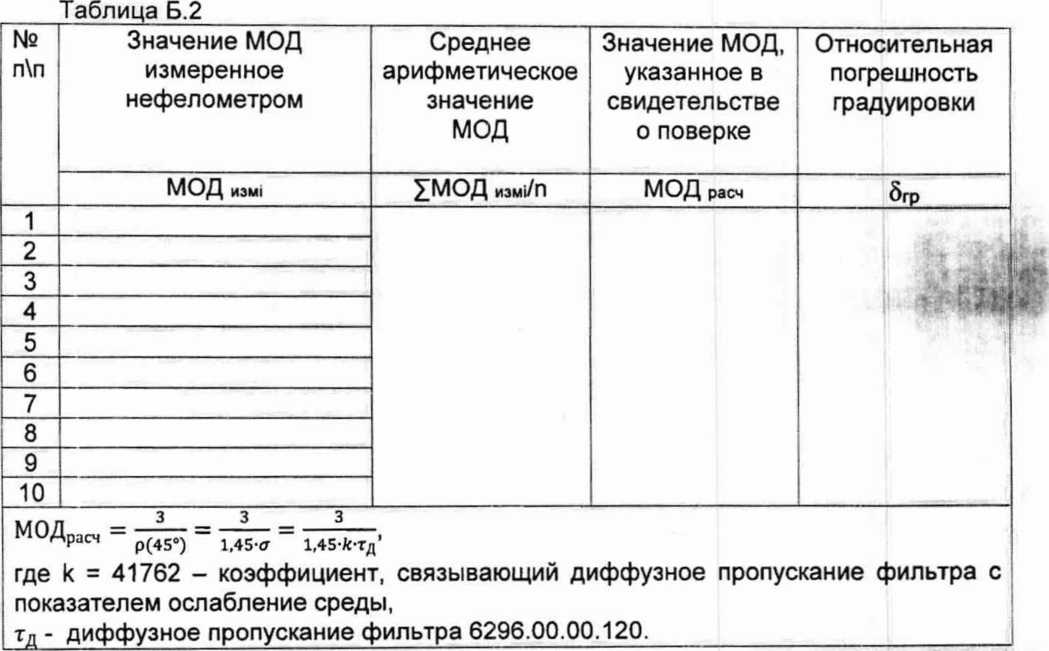

• 6.3.2.1.2 Делают 10 измерений величины МОДизмь Результаты заносят в таблицу Б.2 приложения Б.

• 6.3.2.1.3 Погрешность градуировки бгр, %, рассчитывают по формуле

( п клпл           \

где п - количество измерений;

МОД ИЗМ1 — единичное измерение МОД, м;

МОД _Расч - расчетное значение МОД, м, указанное в свидетельстве о поверке.

• 6.3.2.2 Определение погрешности, обусловленной отклонением от линейности функции отклика приемника излучения

• 6.3.2.2.1 Устанавливают в пластину в сборе 6296.00.00.100 фильтр 6296.00.00.110, входящие в комплект. Далее пластину в сборе устанавливают на нефелометр.

• 6.3.2.2.2 Устанавливают перед объективом приемного канала нефелометра

приспособление контрольное 6296.00.00.300.                               »•'-

• 6.3.2.2.3 Делают 10 измерений величины МОДо. при полностью открытой, диафрагме, входящей в состав приспособления контрольного. Результаты заносят в таблицу Б.З приложения Б.

• 6.3.2.2.4 Перекрывают половину диафрагмы слева светонепроницаемой заслонкой, входящей в состав приспособления контрольного. Делают 10 измерений величины MOflii. Результаты заносят в таблицу Б.З приложения Б.

• 6.3.2.2.5 Перекрывают половину диафрагмы справа светонепроницаемой заслонкой. Делают 10 измерений величины МОДги Результат заносят в таблицу Б.З приложения Б.

• 6.3.2.2.6 Проводят измерения согласно 6.3.2.2.1 - 6.3.2.2.5 с фильтрами 6296.00.00.110-01, 6296.00.00.110-02, входящими в комплект.

• 6.3.2.2.7 Погрешность, обусловленная отклонением от линейности функции отклика приемника излучения блин, % рассчитывают по формуле

блин ⁼ бс + 2-0,                                      (3)

где бс - систематическая составляющая относительной погрешности отклонения от линейности, %;

о - среднее квадратическое отклонение случайной составляющей относительной погрешности отклонения от линейности, %.

Систематическую составляющую относительной погрешности линейности бс, %, определяют по формуле

г'-;.

б,=Й1—100 %, ^с п

где п - количество измерений, равное 10;

6i - i-e значение систематической погрешности бс, формуле

Лист 7 Лисг<?£ 1-5" V';

где MOfloi - единичный результат измерения МОД при открытой диафрагме приспособления контрольного, м;

МОДи - единичный результат измерения МОД при перекрытой наполовину диафрагме слева, м;

МОДг, - единичный результат измерения МОД при перекрытой наполовину диафрагме справа, м;

МОДт - результат измерения МОД при перекрытии приемника светонепроницаемой пластиной, м.

Среднее квадратическое отклонение случайной составляющей относительной погрешности линейности о, %, определяют по формуле

1=1

(6)

• 6.3.2.3 Определение относительной погрешности измерения МОД Относительную погрешность измерения МОД определяют по формуле

6 = /§2 . §2                                           (?)

°     1^иГр ~ ^иЛИН

Относительная погрешность измерения МОД не должна превышать значений, указанных в таблице 4.

• 6.3.3 Определение диапазона измерений МОД

Диапазон измерений МОД (от 10 до 30 000 м) определяют исходя из значений МОД, полученных при выполнении операций согласно 6.3.2 с фильтрами 6296.00.00.110, 6296.00.00.110-01, 6296.00.00.110-02. Выбираются максимальное и минимальное значение МОД. Результаты заносят в протокол, рекомендуемая форма которого приведена в приложении Б.

• 7.1 Результаты поверки заносят в протокол по форме приложения Б.

• 7.2 При положительных результатах поверки оформляется свидетельство о поверке установленной формы (приложение Г ТКП 8.003-2011), наносится клеймо-наклейка на нефелометр.

• 7.3 При отрицательных результатах поверки нефелометр к применению не допускается, оттиск поверительного клейма и свидетельство о поверке аннулируются и выписывается заключение о непригодности по форме приложения Д ТКП 8.003-2011 с указанием причин несоответствия установленным требованиям.

Методику разработал:

Инженер-конструктор I категории НКУ НП ОАО "Пеленг"

Куриленко А.В.

ПРИЛОЖЕНИЕ А

(обязательное)

Основные технические и метрологические характеристики нефелометров ПЕЛЕНГ СЛ-03

Таблица А.1

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

(Наименование организации, проводившей поверку)

ПРОТОКОЛ №________от «__»__200__г.

поверки нефелометра ПЕЛЕНГ СЛ-03

Б.1 Заводской номер изделия___

Б.2 Принадлежит:____

Б.З Поверка проводится по МРБ. МП__________

Б.4 Средства поверки:

Таблица Б.1

Б.5 Условия поверки:

температура окружающей среды:________;

относительная влажность воздуха:__________.

Б.6 Внешний осмотр:______________________________________________

Б.7 Опробование:___________________________________________________

Б.8 Результаты поверки:

Б.8.1 Определение диапазона показаний МОД

Нижний предел МОД ________м; верхний предел МОД

М О Д т___________________м.

Б.8.2 Определение диапазона измерения МОД

Диапазон от______________до______________

Б.8.3 Определение относительной погрешности градуировки

9».

ПРИЛОЖЕНИЕ В (обязательное)

В настоящей методике поверки использованы ссылки на следующие документы:

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности.

ТКП 8.003-2011 Поверка средств измерений. Правила проведения работ.

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ПЕЛЕНГ

УТВЕРЖДАЮ

Начальник научно-конструкторского управления «Новые производства» ^бАО «Пеленг»

•: х-      —<.. <

Л' / ’* ^Г

f*_ П.В. Стрибук

« ■ 2018

Извещение №2 - 2018 об изменении методики поверки МРБ МП.2032-2010

Разработчик: ОАО «Пеленг»

1

Jiucmb! 2-15

J>7. £^<Согласовал

4ЫИ

.ue<M«^w

Изменение внес

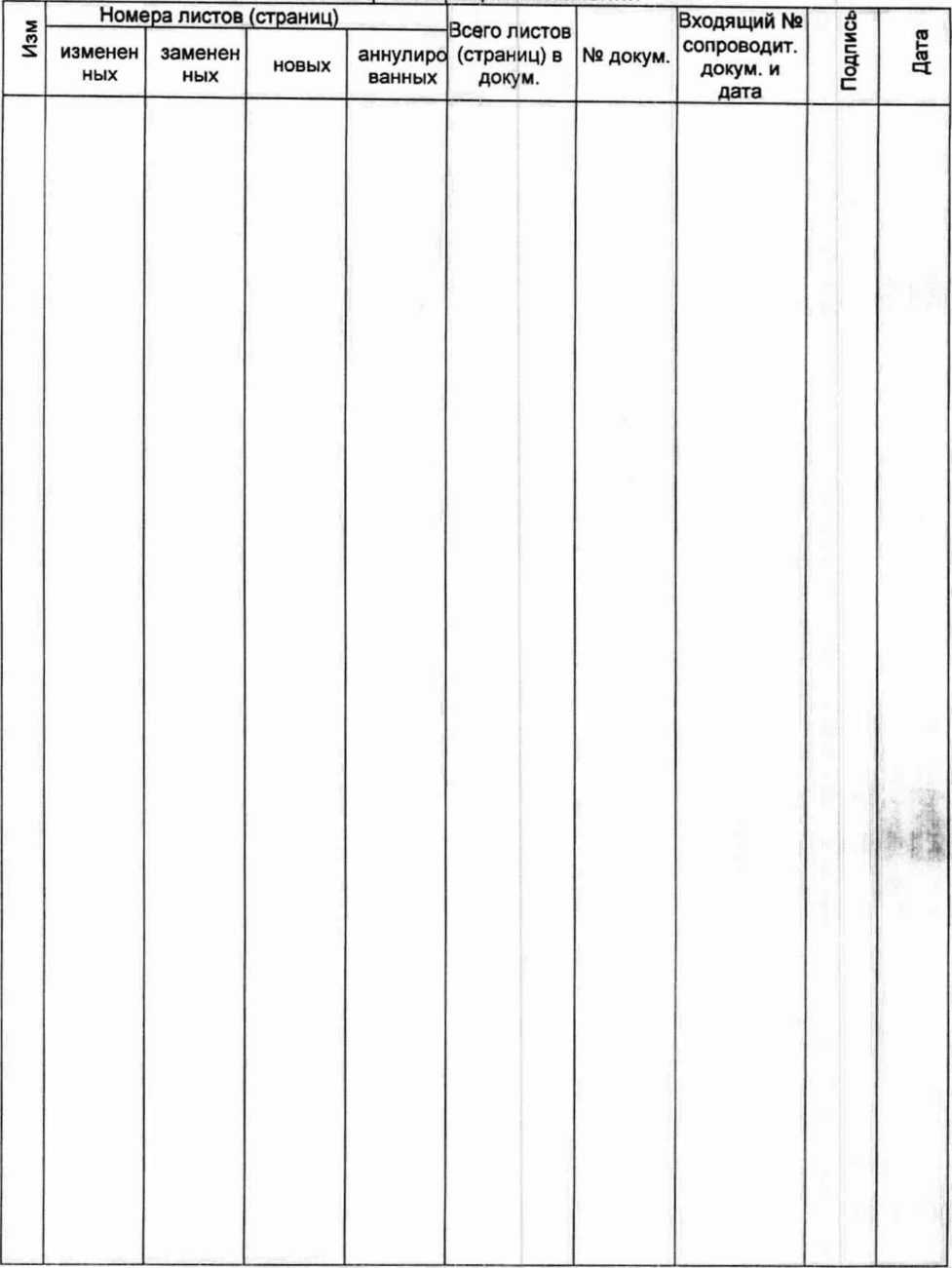

Лист регистрации изменений

Изм2

Лист 15 Листов 15
