РЕФРАКТОМЕТР ИРФ-454

МЕТОДИКА ПОВЕРКИ

МИ 1574-86

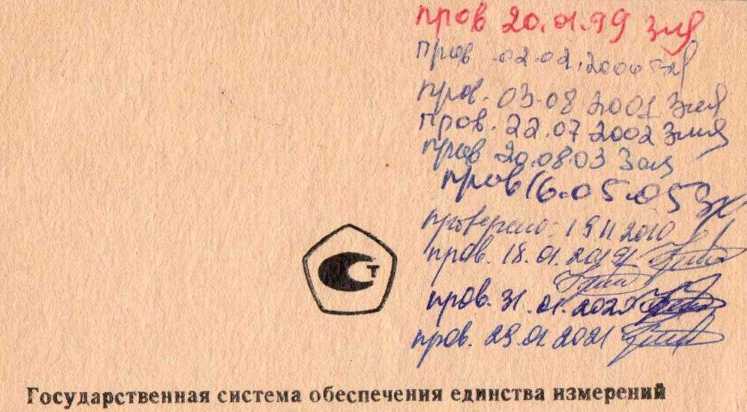

Государственная система обеспечения единства измерений

РЕФРАКТОМЕТР ИРФ-454 МЕТОДИКА ПОВЕРКИ МИ 1574-86

Настоящая методика поверки распространяется на рефрактометр ИРФ-454 ТУЗ-3.1531-77, предназначенный для измерения показателя преломления п линии D спектра, а также средней дисперсии пр — hq неагрессивных жидкостей и твердых тел с пределом допускаемой основой погрешности ±2 • Ю“4 по показателю преломления и ±1,5 • 10~4 по средней дисперсии и устанавливает методику первичной и периодической поверок

  • 1. ОПЕРАЦИИ ПОВЕРКИ

    • 1.1. При проведении поверки должны быть выполнены операции, указанные в табл. 1

Таблица 1

Наименование операции

  • 1. Внешний осмотр

  • 2. Опробование

  • 3. Определение пределов диоптрийной наводки окуляра

  • 4. Проверка качества поля зрения и качества границы светотени

  • 5. Проверка компенсатора дисперсии

  • 6. Определение основной погрешности рефрактометра по показателю преломления

  • 7. Определение основной погрешности рефрактометра по средней дисперсии

  • 8. Определение сходимости показаний

Номер пункта МИ

Обязательность проведения операций при

выпуске из производства

ремонте, эксплуатации и хранении

5.1

Да

Нет ••

5.2

Да

Да

5.3.1

Да

Да

5.3.2

Да

Да

5.3.3

Да

Да

5.3.4

Да

Да

5.3.5

Да

Да

5.3.6

Да

Да

Примечание: при получении отрицательного результата при проведении той или иной операции поверка прекращается.

  • 2. СРЕДСТВА ПОВЕРКИ

    • 2.1. При проведении поверки должны быть применены средства поверки, указанные в табл. 2

Таблица 2

Наименование средства поверки

Нормативно-техническая характеристика

Образцовая

а) Марка стекла—К-8 ГОСТ 3514-76;

призма

б) номинальное значение показателя преломления призмы поэф.==1,25...

в) действительное значение показателей преломления пр, пр и iiq определяют с погрешностью до±2 • 10“5;

Образцовые

Номинальное значение показателей

пластины

преломления пр соответственно:

1,4781, (1,4398; 1,4903; 1,4704);

1,6568; (1,6220), 1,7550; 1,9441.

Дистиллирован-

nD =1,33299 при (t=20±0,2°C)

ная вода по

ГОСТ 6709-72

nF — пс =«0,00597 при (t=20+0,2°C)

Диоптрийная трубка

Диапазон диоптрийной шкалы ±5дптр

2.2. Вспомогательные средства поверки

Таблица 3

Наименование

Характеристика

Иммерсионные

^жидкости

1-бромнафталин

ng ==1,66 ...

ТУ 6-09-186-75;

Йодистый

nD —.

метилен

ТУ6-09-3988-75, насыщенный серой

ГОСТ 127-76;

Флакон №29

из набора ВИЖ по

Т Уб-09-3478-73.

nD=l,95...

Натриевая лампа

ДНАС-18 по

ТУ 16-535-679-82

Смесь эфира ТУ6-02-1244-83

со спиртом

ГОСТ 18300-75

Монохроматический источник света

Примечание: при поверке можно заменить указанные средства поверки другими средствами измерений с аналогичными характеристиками, обеспечивающими необходимую точность поверки.

  • 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены следующие требования безопасности:

—следить, чтобы иммерсионная жидкость не попала на руки;

—окончив работу, тщательно вымыть руки;

—хранить иммерсионную жидкость в закрытом сосуде; в затемненном прохладном месте;

  • — все работы проводить в хорошо проветриваемых помещениях.

  • 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 4.1. При проведении поверки соблюдают следующие условия:

—температуру воздуха в помещении (20±2)°С;

• —влажность воздуха не более 80%;

  • 4.2. Перед проведением поверки выполняют следующие подготовительные работы:

выбирают для работы рефрактометрический блок;

—устанавливают блок на корпусе по направляющим до упора и фиксируют юстировочным ключом;

  • — промывают поверхности осветительной и измерительной призм этиловым ректификованным спиртом ГОСТ 18300-72, протирают чистой, мягкой салфеткой из отбеленной фланели арт. 1639 ГОСТ 7359-77;

—при работе с дистиллированной водой открывают окно осветительной призмы, при этом зеркало измерительной призмы должно быть закрыто;

—при работе с образцовыми призмой и пластинами откидывают осветительную призму;

—наносят на полированную грань образцовой призмы (пластины) каплю иммерсионной жидкости. Иммерсионная жидкость должна быть подобрана так, чтобы выполнялось неравенство: n<nl<N,

где Гц — показатель преломления иммерсионной жидкости,

п — показатель преломления образцового средства, N —показатель преломления измерительной призмы;

—устанавливают образцовую призму (пластину) на измерительную призму так, чтобы иммерсионная жидкость была равномерно распределена, а полированная грань обращена к свету, тщательно притирают.

Пять раз измеряют показатель преломления образцовой призмы (пластины), причем каждый раз устанавливают заново. Среднее значение измеренного показателя преломления сравнивают с выгравированным на образцовой призме (пластине). Если разность не более ±1 • 10“4, то юстировка не нарушена.

Аналогично юстировку можно проводить по дистиллированной воде, следующим образом.

К рефрактометрическому блоку подключают циркуляционный термостат (для поддержания температуры воды с погрешностью не более ±0,2°С). Между осветительной и измерительной призмами помещают две-три капли воды, выдерживают 10—15 минут для выравнивания температур и проводят пятикратное измерение показателя преломления воды при одной из температур в интервале от 18 до 22°С (см. табл. 3).

Среднеарифметическое значение показателя преломления сравнивают с табличным значением.

Таблица 3

°C

18

19

20

21

22

nD

1,33316

1,33307

1,33299

1,33290

1,33280

Полученная разность будет основной погрешностью в данной точке шкалы. Она не должна превышать +1 • IO-4.

Если полученная разность превышает ±1 • 10~4, устанавливают шкалу на значение показателя преломления образцовой пластины, призмы. Для этого отвинчивают заглушку 2 (см. рис. 1 Г 34.15.051 ТО). Юстировочным ключом поворачивают головку винта так, чтобы граничная линия светотени совместилась с центром перекрестия. Если этого сделать не удается, рефрактометр признают непригодным и передают в ремонт.

  • 5. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1. Внешний осмотр

      • 5.1.1. Комплектность рефрактометра ИРФ-454 должна соответствовать приведенной в паспорте.

      • 5.1.2. При внешнем осмотре должно быть установлено соответствие рефрактометра ИРФ-454 следующим требованиям:

а) на металлических деталях новых рефрактометров не должно быть заусенцев и забоин. Острые углы и кромки деталей должны быть притуплены;

б) накатка на деталях должна быть ровной и четкой;

в) винты и гайки не должны иметь повреждений шлицев, граней и пазов под ключ;

г) на поверхностях деталей не допускаются следы коррозии, потеки краски и другие дефекты, ухудшающие внешний вид рефрактометра;

д) на рефрактометре не должно быть вмятин, слои покрытия должны прочно держаться на поверхностях, не липнуть и не осыпаться.

Гравировка штрихов, цифр и знаков должна быть выполнена четко и тщательно заполнена краской;

а) на корпусе рефрактометра должна быть прикреплена бирка с нанесенными на ней маркой предприятия-изготовителя, шифром с индексом модели и номером рефрактометра.

  • 5.2. Опробование

    • 5.2.1. Качество сборки и взаимодействие отдельных частей проверяют опробованием и осмотром; при этом

а) все скрепленные детали и части рефрактометра должны плотно соприкасаться с опорными поверхностями,

б) движения всех подвижных частей и механизмов должны быть плавными, без рывков и заеданий.

  • 5.2.2. Качество изготовления и сборки оптических частей рефрактометра проверяют осмотром и опробованием; при этом

а) на поверхностях оптических деталей не должно быть налетов капельного вида, грубых царапин и выколок,

б) не допускается расклейка склеенных деталей,

в) на алюминированных поверхностях деталей не должно быть признаков разрушения отражающего слоя.

  • 5.2.3. Качество измерительных узлов рефрактометра проверяют опробованием и наблюдением в окуляр; при этом

а) маховики должны поворачиваться плавно, без рывков и заеданий;

б) шкала должна быть хорошо освещена.

  • 5.2.4. Определение пределов диоптрийной наводки окуляра

Предел диоптрийной наводки окуляра рефрактометра проверяют при помощи диоптрийной трубки следующим образом:

—диоптрийную трубку устанавливают на бесконечность,

—приставляют трубку к окуляру рефрактометра,

—окуляр рефрактометра устанавливают сначала в одно, затем в другое крайнее положение. Наводят диоптрийную трубку на резкое изображение шкалы и производят отсчет по шкале диоптрийной трубки. Предел диоптрийной наводки окуляра должен быть не менее ±5 диоптрий.

  • 5.2.5. Проверка качества поля зрения и качества светотени

Качество поля зрения и расположение границы светотени проверяют наблюдением в окуляр. При этом поле зрения рефрактометра должно удовлетворять следующим требованиям:

к —быть чистым и иметь очертание круга, разделенного границей на две половины (светлую и темную);

—светлая половина должна быть равномерно освещена и не иметь окрашенности при работе в проходящем и отраженном свете;

—граница светотени должна быть резкой, контрастной, без окраски по всей длине;

—штрихи и оцифровка шкал, а также перекрестие u сетки должны быть резкими, без дефектов, затрудняющих проведение отсчета;

У —отсчетная риска должна быть параллельна штрихам шкалы; видимая на глаз непараллельность не допускается. .5.2.6. Проверка компенсатора дисперсии

  • 5.2.6.1. Компенсатор дисперсии при дневном свете проверяют следующим образом.

Наносят между призмами каплю воды и устанавливают рефрактометр таким образом, чтобы белый свет падал через открытое окно осветительной призмы на рефрактометрический блок. Добившись вращением барабана компенсатора дисперсии обесцвечивания граничной линии и наведя ее на перекрестие, снимают отсчет п^. - Затем таким же образом снимают отсчет hq при втором положении компенсатора и определяют наибольшую разность отсчетов при аналогичных пятикратных измерениях. Разность отсчетов показателя преломления п^ не должна превышать 1 • ю-4.

  • 5.2.6.2. Компенсатор дисперсии при желтом натриевом свете проверяют следующим образом.

Устанавливают рефрактометр в темном помещении и освещают желтым натриевым светом.

Наносят на измерительную призму каплю дистиллированной воды и измеряют показатель преломления при

10

нескольких положениях компенсатора. Смещение граничной линии не должно превышать 0,1 дел. шкалы.

5.3. Определение метрологических параметров

  • 5.3.1. Определение основной погрешности рефрактометра по показателю преломления пр.

Определение основной погрешности рефрактометра производят по образцовым призме и пластинам. При работе откидывают осветительную призму рефрактометрического блока. Протирают поверхности образцовой и измерительной призм смесью эфира со спиртом. Наносят одну каплю иммерсионной жидкости на полированную поверхность образцовой призмы (пластины) и устанавливают ее на измерительную так, чтобы иммерсионная жидкость распределилась по всей соприкасающейся поверхности и не ■выступала по краям. Если между соприкасающимися поверхностями призм наблюдается более 2—3 полос, то призмы тщательно чистят и устанавливают повторно. Проводят пять раз измерение показателя преломления пр. Определяют среднеарифметическое значение для каждой призмы (пластины) и сравнивают с соответствующим, награвированным на образцовой призме (пластине). Разность не должна превышать ±2 • 10~4.

  • 5.3.2. Определение основной погрешности рефрактометра по средней дисперсии пр — oq •

Основную погрешность по средней дисперсии пр — iiq определяют с помощью дистиллированной воды и образцовых пластин:

  • — в диапазоне измерения показателя преломления 1,2—1,7 определяют по дистиллированной воде и пластиной из стекла марки ТК-21 (ТК-20);

  • — в диапазоне измерения показателя преломления 1,6—2,0 определяют пластинами из стекла марок ТФ-5 и СТФ-58.

Расчет ведут по формуле:

пр — пс ==А4-Ва,

где ар—пс — средняя дисперсия;

А, В и о—табличные величины (см. табл. 1—4 Технического описания и инструкции по эксплуатации Г 34.35.051 ТО).

При работе с дистиллированной водой к рефрактометру подсоединяют термостат, наносят каплю воды между осветительной и измерительной призмами. При работе с образцовой пластиной на нее наносят иммерсионную жидкость, а затем помещают на измерительную призму.

Добиваются обесцвечивания граничной линии, снимают пятикратные отсчеты по шкале барабана z при каждом из двух положений компенсатора.

По среднеарифметическому значению отсчетов z определяют величину о и для данного показателя преломления образцовых средств по тем же таблицам определяют величины А и В.

Подставив найденные значения А, В и а в формулу, определяют среднюю дисперсию.

• Величины средней дисперсии дистиллированной воды и стекол марок ТК-21 (ТК-20), ТФ-5, СТФ-58 сравнивают с их паспортным значением. Наибольшая из разностей не должна превышать ±1,5 • 10~4.

  • 5.3.3. Определение сходимости показаний Сходимость показаний показателя преломления nD определяют в трех точках шкалы каждого диапазона измерения (см. приложение 1) в начале, середине и конце пятикратно измеряя показатель преломления дистиллированной воды, образцовых призмы и пластин в поверяемой точке. Для этого устанавливают образцовую призму (пластину) на измерительную призму, проводят пятикратные наведения границы светотени на перекрестие и снимают отсчеты.

Сходимость показаний определяют как наибольшую разность между отдельными значениями отсчетов, соответствующих одному и тому же значению п^, при приближении к нему от меньших значений к большим и наоборот.

Сходимость показаний показателя поеломления должна быть более 1 • 10“’’.

12

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ

  • 6.1. Рефрактометры, прошедшие поверку с положительными результатами, признают годными к выпуску к применению. На рефрактометры выдают свидетельство о государственной или ведомственной поверке по форме, установленной Госстандартом СССР или делают запись результатов, которую удостоверяют клеймом, проставляют дату поверки в паспорте на рефрактометр.

  • 6.2. На рефрактометры, прошедшие поверку с отрицательным результатом, выдается извещение о непригодности и изъятии их из обращения, если рефрактометры не подлежат ремонту или о проведении повторной поверки после ремонта.

  • 6.3. Периодичность поверки один год.

ПРИЛОЖЕНИЕ

Таблица точек поверки шкалы при определении основной погрешности рефрактометра по показателю преломления пр и сходимости показаний

Модель рефрактометра

Диапазон измерения

Поверяемая точка шкалы

Приме

чание

Модель А

— рефрактометрический

1,2-2,0

1,25

блок 1

— рефрактометрический

1,2-1,7

(1,3 )

1,47

1,65

1,65

блок 2

1,6-2,0

1,75

1,94

Модель Б

1,2-1,7

1,25

(1,33)

1,47

1,65
