Номер по Госреестру СИ: 75734-19
75734-19 Микротвердомеры
(ZHVμ-М, ZHVμ-S, ZHVμ-А)
Назначение средства измерений:
Микротвердомеры ZHV^-М, ZHVp.-S, ZHV^-А (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Микротвердомеры
Рисунок № 1
Внешний вид.
Микротвердомеры
Рисунок № 2
Внешний вид.
Микротвердомеры
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) микротвердомеров, оснащенных персональным компьютером, используется для управления работой микротвердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZH^HD |
Номер версии (идентификационный номер) ПО |
не ниже v 6.0.015 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус микротвердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микротвердомерам ZHVp-М. ZHV^-S, ZIIVp-АГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ZHVli-VI. ZHVp.-S, ZHVli-А - 01 МП «Микротвердомеры ZHVli-VI. ZHVli-S. ZHVli-А. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 17.05.2019 г.
Основные средства поверки: рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», ВеликобританияАдрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands, DY5 1UT, United Kingdom
Телефон: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Web-сайт: www.zwickroell. com
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М»(ООО «ЦвикРёль трейдинг-М»)
ИНН 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Телефон: +7 (495) 783-88-12
Факс: +7 (495) 783-88-13
Е-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно микротвердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Микротвердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке микротвердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.
Модели микротвердомеров отличаются степенью автоматизации процесса измерений.
Микротвердомеры ZHVp.-M - базовая модель для выполнения одиночных измерений твёрдости. Позиционирование осуществляется вручную.
Микротвердомеры ZHVp.-S оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет определять значение твердости. Позиционирование осуществляется вручную.
Микротвердомеры ZHVp.-A полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X и Y перед проведением измерения.

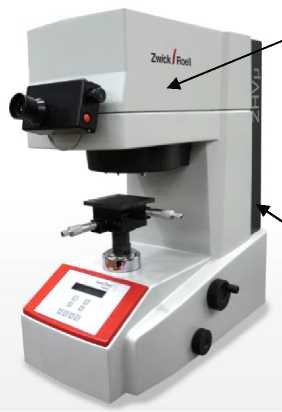

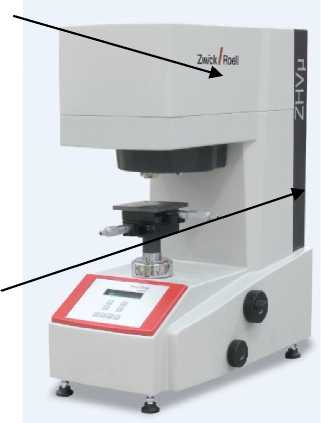

Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1, 2.
место нанесения
ZHV^-M
место расположения пломбы изготовителя
ZHV^-S
Рисунок 1 - Общий вид микротвердомеров ZHVp.-M, ZHVp.-S
место расположения
пломбы

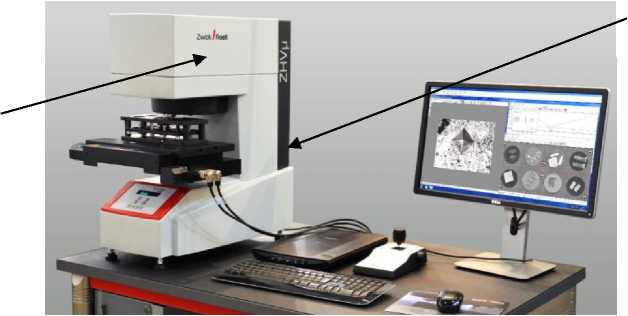

ZHV^-А
место нанесения знака утверждения типа
Рисунок 2 - Общий вид микротвердомеров ZHVp.-A
Таблица 6 - Комплектность микротвердомеров
Наименование |
Обозначение |
Количество |
Микротвердомер |
ZHVl-М или ZHVli-S.или ZHVli-А * |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Руководство по эксплуатации |
ZHVli-VI. ZHVl-S, ZHVli-А - 01 РЭ |
1 экз. |
Руководство пользователя |
ZHlHD |
1 экз. |
Методика поверки |
ZHVli-VI. ZHVl-S, ZHVli-А - 01 МП |
1 экз. |
* В соответствии с заказом |
Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
0,098; 0,245; 0,490; 0,981 |
±1,5 |
1,961; 2,942; 4,903; 9,807, 19,61 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 450 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности микротвердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики микротвердомеров
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости, HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | ||||||||
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
Продолжение таблицы 4
Обозначение |
Диапазон измерений твё |
рдости, HV | ||||||||
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | |||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
Примечание: Метрологические характеристики действительны для 5 измерений
Технические характеристики микротвердомеров приведены в таблице 5.
Таблица 5 - Основные технические характеристики микротвердомеров
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +15 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания: - напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Гц |
от 49,8 до 50,2 |
Габаритные размеры, мм, не более: - длина |
670 |
- ширина |
300 |
- высота |
550 |
Масса, кг, не более |
30 |
