Номер по Госреестру СИ: 75575-19
75575-19 Твердомеры Виккерса
(ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A)
Назначение средства измерений:
Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса

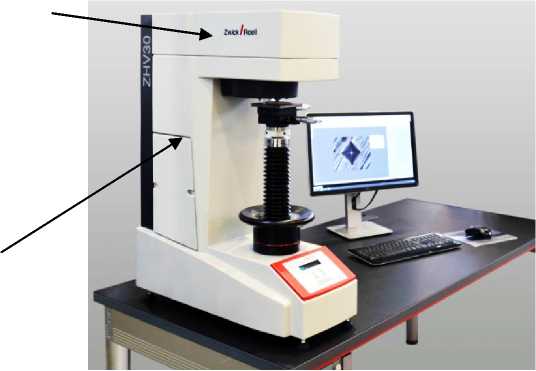

Рисунок № 1
Внешний вид.
Твердомеры Виккерса

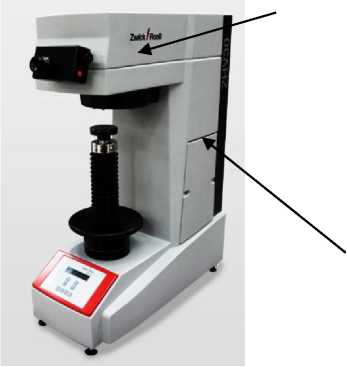

Рисунок № 2
Внешний вид.
Твердомеры Виккерса

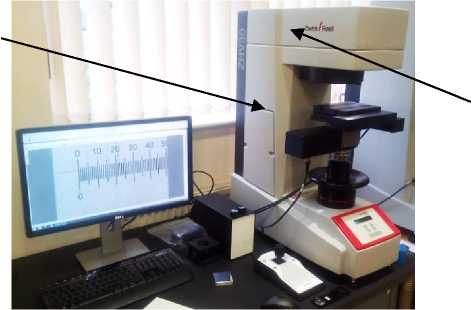

Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) твердомеров, оснащенных персональным компьютером, используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZH^HD |
Номер версии (идентификационный номер) ПО |
не ниже v 6.0.015 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ZHV 30, ZHV 50 - 01 МП «Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 26.03.2019 г.
Основные средства поверки:
-
- рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012;
-
- рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», ВеликобританияАдрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands, DY5 1UT, United Kingdom
Телефон: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
W eb-сайт: www.zwickroell.com
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М»(ООО «ЦвикРёль трейдинг-М»)
ИНН: 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Телефон: +7 (495) 783-88-12
Факс: +7 (495) 783-88-13
Е-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке твердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.
Модели твердомеров отличаются диапазоном прикладываемых нагрузок и степенью автоматизации процесса измерений.
Твердомеры ZHV 30-M, ZHV 50-M - базовая модель для выполнения одиночных измерений твёрдости. Позиционирование осуществляется вручную.
Твердомеры ZHV 30-S, ZHV 50-S оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет определять значение твердости. Позиционирование осуществляется вручную.
Твердомеры ZHV 30-А, ZHV 50-А полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X и Y перед проведением измерения.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
ZHV 30-S, ZHV 50-S
место расположения пломбы изготовителя
ZHV 30-M, ZHV 50-M
место расположения пломбы изготовителя
место нанесения знака утверждения типа
ZHV 30-А, ZHV 50-А
Рисунок 1 - Общий вид твердомеров
Таблица 6 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
Твердомер Виккерса |
ZHV 30-M или ZHV 30-S, или ZHV 30-A, или ZHV 50-M, или ZHV 50-S или ZHV 50-A * |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Руководство по эксплуатации |
ZHV 30, ZHV 50 - 01 РЭ |
1 экз. |
Руководство пользователя |
ZH^HD |
1 экз. |
Методика поверки |
ZHV 30, ZHV 50 - 01 МП |
1 экз. |
* В соответствии с заказом |
Испытательные нагрузки по шкалам Виккерса для различных моделей твердомеров и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
Модели твердомеров |
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
ZHV 30 |
1,961; 4,903; 9,807; 49,03; 98,07; 294,2 |
±1,0 |
ZHV 50 |
9,807; 49,03; 98,07; 196,1; 294,2; 490,3 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,2 |
от 50 до 1000 включ. |
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 30; HV 50 |
от 50 до 1500 включ. |
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости, HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV30; HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
Обозначение |
Диапазон измерений твёрдости, H |
[V | ||||||||
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности твердомера, | ||||||||||
HV, (±) | ||||||||||
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
HV30; HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание: Метрологические характеристики действительны для 5 измерений
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Основные технические характеристики твердомеров
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +15 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания: - напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Гц |
от 49,8 до 50,2 |
Габаритные размеры, мм, не более: - длина |
650 |
- ширина |
300 |
- высота |
850 |
Масса, кг, не более |
50 |
