Номер по Госреестру СИ: 62116-15
62116-15 Твердомеры Супер-Роквелла
(4045AK, 4045BK, 4045LK, 4045SK, 4045TK)
Назначение средства измерений:
Твердомеры Супер-Роквелла 4045АК, 4045ВК, 4045LK, 4045SK, 4045TK (далее -твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Супер-Роквелла в соответствии с ГОСТ 22975-78.
Внешний вид.
Твердомеры Супер-Роквелла
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) |
Значение для твердомеров | ||||
4045АК |
4045ВК |
4045LK |
4045SK |
4045TK | |
Идентификационное наименование ПО |
4045АК |
4045ВК |
4045LK |
4045SK |
4045TK |
Номер версии (идентификационный номер) ПО |
3a47d2 |
3a47d2 |
57f5df |
49da5e |
3face0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Супер-Роквелла 4045АК, 4045ВК, 4045LK, 4045SK, 4045TK. Руководство по эксплуатации. INDENTEC 4045 - 01 РЭ
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к твердомерам Супер-Роквелла 4045АК, 4045ВК, 4045LK, 4045SK, 4045TK
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
-
3 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по
ГОСТ 9031-75 со значениями: (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30T; (76±6) HR30T.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», ВеликобританияАдрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands DY5 1UT, United Kingdom
Тел.: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг - М» (ООО «Цвик трейдинг - М»)
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4 тел. (495) 783-88-12 факс (495) 783-88-13
e-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево. Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru.
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры обеспечивают вывод на дисплей результата измерения, переключение на одну из трёх испытательных нагрузок, статистическую обработку результатов измерений.
Твердомеры отличаются типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости, типом связи с компьютером.
Твердомеры 4045АК, 4045ВК управляются при помощи тумблера, расположенного на передней панели, и рычага на боковой панели. Твердомеры 4045LK оснащены строчным дисплеем и мембранной клавиатурой. Твердомеры 4045SK, 4045TK оснащены сенсорным экраном, расширенными функциями и высокой степенью комфорта в управлении для сложных задач испытаний. Твердомеры 4045LK, 4045SK, 4045TK обеспечивают автоматический цикл нагружения.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

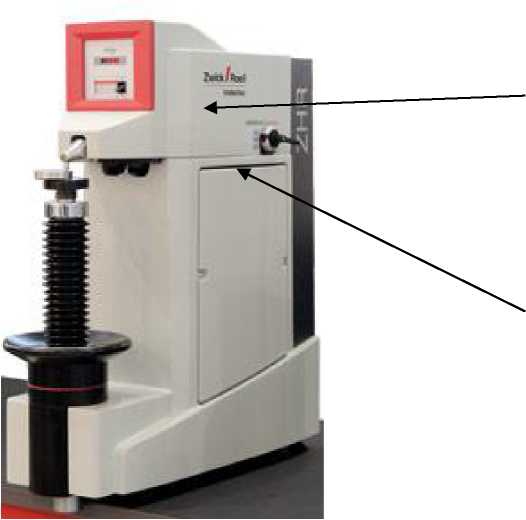

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Место нанесения знака утверждения типа
Место расположения
пломбы
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
твердомер Супер-Роквелла 4045АК, или 4045ВК, или 4045LK,
или 4045SK, или 4045TK (по заказу)...........................................................................1 шт.;
принадлежности (по заказу)................................................................................1 комплект;
сменные части (по заказу)...................................................................................1 комплект;
руководство по эксплуатации INDENTEC 4045 - 01 РЭ.............................................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
Шкалы |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
HR15N, HR15T |
147,1 |
29,42 |
± 2,0 |
± 0,66 |
HR30N, HR30T |
294,2 | |||
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкала Супер-Роквелла |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
HR15N |
от 70 HR15N до 94 HR15N |
± 1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
± 2,0 HR30N |
от 76 HR30N до 86 HR30N |
± 1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
± 2,0 HR45N |
HR15T |
от 62 HR15T до 93 HR15T |
± 3,0 HR15T |
HR30T |
от 45 HR30T до 70 HR30T |
± 3,0 HR30T |
от 70 HR30T до 82 HR30T |
± 2,0 HR30T | |
HR45T |
от 10 HR45T до 72 HR45T |
± 3,0 HR45T |
Рабочие условия применения:
- температура окружающего воздуха ,оС .......................................................... от 10 до 30;
- относительная влажность окружающего воздуха, не более, %
Напряжение питания от сети переменного тока частотой (50±1) Гц, В ................ 220±22.
Габаритные размеры, мм, не более:
