75134-19 Твердомеры Бринелля
(ZНВ3000)
Назначение средства измерений:
Твердомеры Бринелля ZНВ3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Внешний вид.
Твердомеры Бринелля
Рисунок № 1
Внешний вид.
Твердомеры Бринелля
Рисунок № 2
Внешний вид.
Твердомеры Бринелля
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) для оптической системы измерения твердости по Бринеллю B.O.S.S. используется для визуального изображения отпечатков, измерения их диаметров и вычисления значения твердости, а также для хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
С.А.М^. |
Номер версии (идентификационный номер) ПО |
не ниже v 5.0/w32 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Бринелля ZHB3000ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ZHB3000 - 01 МП «Твердомеры Бринелля ZHB3000. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 04.02.2019 г.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», Великобритания Адрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands,DY5 1UT, United Kingdom
Телефон: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Web-сайт: www.zwickroell. com
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М»(ООО «ЦвикРёль трейдинг-М»)
ИНН: 7708571452
Адрес: 121151, г. Москва, ул. Раевского, д. 4
Телефон: +7 (495) 783-88-12
Факс: +7 (495) 783-88-13
E-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru.
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Измерительное устройство может быть представлено микроскопом HiLight с двадцатикратным увеличением или оптической системой измерения твердости по Бринеллю B.O.S.S. В системе B.O.S.S. применяется сканирующая головка, соединенная с компьютером, программное обеспечение которого позволяет определять значение твердости. Система B.O.S.S. может работать как в ручном, так и в автоматическом режиме.

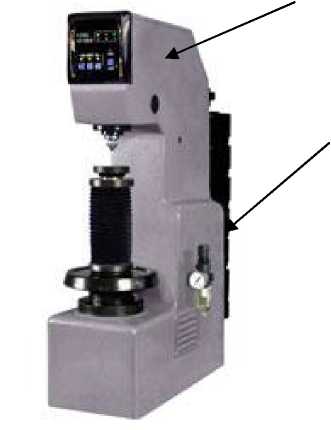

Общий вид твердомера с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения
место расположения пломбы изготовителя
микроскоп HiLight

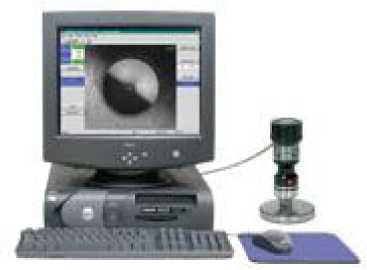

оптическая система BOSS
Рисунок 1 - Общий вид твердомера
Таблица 5 - Комплектность твердомеров
Наименование |
Обозначение |
Количество |
Твердомер Бринелля |
ZM3000 |
1 шт. |
Измерительное устройство: |
- |
1 шт. |
- микроскоп с двадцатикратным увеличением* |
HiLight | |
или | ||
- оптическая система измерения твердости по | ||
Бринеллю* |
B.O.S.S. | |
Комплект принадлежностей |
- |
1 шт. |
Методика поверки |
ZНВ3000-01 МП |
1 экз. |
Руководство по эксплуатации |
ZНВ3000-01 РЭ |
1 экз. |
* В соответствии с заказом |
