Номер по Госреестру СИ: 63690-16
63690-16 Твердомеры универсальные
(ZHU250CL-A, ZHU250CL-S)
Назначение средства измерений:
Твердомеры универсальные ZHU250CL-A, ZHU250CL-S (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Программное обеспечение
Встроенное ПО используется для управления работой твердомеров, записи, хранения и статистической обработки результатов измерений. Внешнее ПО для персонального компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно оно позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять значение твердости.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Встроенное ПО |
Внешнее ПО | ||
Идентификационные данные (признаки) |
Значение для твердомеров |
Значение для твердомеров ZHU250CL-A, ZHU250CL-S | |
ZHU250CL-A |
ZHU250CL-S | ||
Идентификационное наименование ПО |
ZHU250CL-A |
ZHU250CL-S |
ZHp.HD |
Номер версии (идентификационный номер) ПО |
@b.ba.Oh |
@b.ba.Oh |
v 7.0.597 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомеры универсальные ZHU250CL-A, ZHU250CL-S. Руководство по эксплуатации. INDENTEC ZHU250CL - 01 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам универсальным ZHU250CL-A, ZHU250CL-S
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».
-
3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».
-
4 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
-
5 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
-
6 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений.
Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
-
7 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы A, В, С».
-
8 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
-
9 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
-
10 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
-
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRB; (83±3) HRA;
-
- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30T; (76±6) HR30T;
-
- (450±75) HV; (800±50) HV;
-
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Знак поверки наносится на боковую панель твердомеров.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», Великобритания
Адрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands, DY5 1UT, United Kingdom
Тел.: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг - М»(ООО «Цвик трейдинг - М»)
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4
ИНН: 7708571452
Тел. (495) 783-88-12; факс (495) 783-88-13
E-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры оснащены видеокамерой и персональным компьютером, программное обеспечение (ПО) которого позволяет находить отпечаток и определять значение твердости. Твердомеры могут поставляться и без ПО, в этом случае они будут использоваться только для измерений твердости по шкалам Роквелла и Супер-Роквелла.
Твердомеры ZHU250CL-S - это полуавтоматическая модель. Твердомеры ZHU250CL-A полностью автоматические, поставляются с механизированным двухкоординатным столом, механизированной шариковинтовой передачей и устройством автофокусировки.

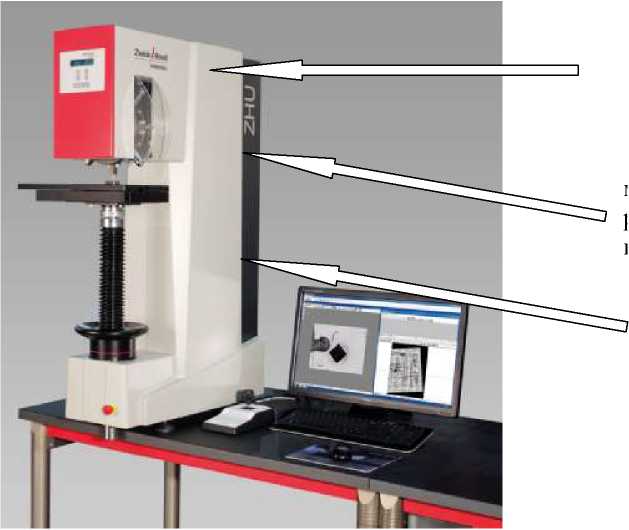

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения
место
место нанесения
знака поверки
знака утверждения типа
расположения пломб
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
твердомер ZHU250CL-A или ZHU250CL-S (по заказу)................................................1 шт.;
персональный компьютер (по заказу)................................................................................1 шт.;
видеокамера (по заказу).......................................................................................................1 шт.;
внешнее программное обеспечение ZHp.HD (по заказу)...............................................1 шт.;
руководство по эксплуатации INDENTEC ZHU250CL - 01 РЭ....................................1 экз.;
руководство по эксплуатации INDENTEC ZHp.HD - 01 РЭ (по заказу)......................1 экз.
Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
Шкалы |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
Шкала Роквелла | ||||
HRA |
588,4 |
98,07 |
±2,0 |
±0,5 |
HRB |
980,7 | |||
HRC |
1471 | |||
Шкала Супер-Роквелла | ||||
HR15N, HR15T |
147,1 |
29,42 |
±2,0 |
±0,66 |
HR30N, HR30T |
294,2 | |||
HR45N, HR45T |
441,3 |
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкалы твердости |
Диапазоны измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
Шкала Роквелла | ||
HRA |
от 70 HRA до 93 HRA |
±1,2 HRA |
HRB |
от 50 HRB до 100 HRB |
± 2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Шкала Супер-Роквелла | ||
HR15N |
от 70 HR15N до 94 HR15N |
±1,0 HR15N |
HR30N |
от 40 HR30N до 76 HR30N |
±2,0 HR30N |
от 76 HR30N до 86 HR30N |
±1,0 HR30N | |
HR45N |
от 40 HR45N до 78 HR45N |
±2,0 HR45N |
HR15T |
от 62 HR15T до 93 HR15T |
±3 HR15T |
HR30T |
от 40 HR30T до 70 HR30T |
±3,0 HR30T |
от 70 HR30T до 82 HR30T |
±2,0 HR30T | |
HR45T |
от 10 HR45T до 72 HR45T |
±3 HR45T |
Испытательные нагрузки по шкалам Виккерса, Н:.............9,81, 19,61; 29,42; 49,03; 98,07;
............. 196,1; 294,2; 490,3; 980,7.
Допустимое отклонение испытательной нагрузки, %..................................................±1,0.
Диапазоны измерений твердости по шкалам Виккерса и пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.
Таблица 4
Обозначение шкалы |
Интервалы измерений твёрдости HV | ||||||||||
твёрдости |
100± |
200± |
300± |
400± |
500± |
600± |
700± |
800± |
900± |
1225± | |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
275 | ||
Пределы допускаемых абсолютных погрешностей твердомеров, HV (±) | |||||||||||
HV 1 |
4,5 |
10 |
14 |
18 |
27,5 |
32,5 |
37,5 |
51 |
57 |
120 | |
HV 2 |
4,5 |
7,5 |
10,5 |
18 |
22 |
26 |
30 |
34 |
47,5 |
90 | |
HV 3 |
4,5 |
7,5 |
10,5 |
13,5 |
22 |
26 |
30 |
34 |
40 |
60 | |
HV 5 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
38 |
60 | |
HV 10 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
45 | |
HV 20 |
4,5 |
7,5 |
10,5 |
13,5 |
16,5 |
19,5 |
22,5 |
25,5 |
28,5 |
30 | |
HV 30 |
- |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 50 |
- |
7,5 |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 | |
HV 100 |
- |
- |
7 |
9 |
11 |
13 |
15 |
17 |
19 |
30 |
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW
HBW 1/10 (нагрузка 98 Н);.................................................................................................от 39 до 200.
HBW 1/30 (нагрузка 294 Н);...............................................................................................от 95 до 650.
HBW 2,5/62,5 (нагрузка 613 Н);........................................................................................ от 32 до 218;
HBW 2,5/187,5 (нагрузка 1839 Н)................................................................................... от 150 до 650;
HBW 5/250 (нагрузка 2452 Н);.......................................................................................... от 32 до 218;
Пределы допускаемой относительной погрешности нагрузки, %
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.
Таблица 5
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||||
30 ±20 |
75 ±25 |
125 ±25 |
200 ±50 |
300 ±50 |
400 ±50 |
550 ±100 | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||||
HBW 2,5/62,5; HBW 5/250; HBW 1/10 |
1,5 |
3,0 |
4,5 |
7,5 |
- |
- |
- |
HBW 1/30 |
- |
3,0 |
4,5 |
7,5 |
10,5 |
13,5 |
18 |
HBW 2,5/187,5 |
- |
- |
- |
7,5 |
10,5 |
13,5 |
18 |
Рабочие условия применения:
-
- температура окружающего воздуха,оС.........................................................от 15 до 30;
Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.
Габаритные размеры, мм, не более:
