Номер по Госреестру СИ: 81944-21
81944-21 Микротвердомер
(ZHV1-M)
Назначение средства измерений:
Микротвердомер ZHV1-M (далее - микротвердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

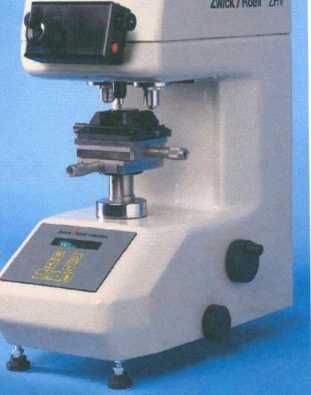

Внешний вид.
Микротвердомер
Рисунок № 1
Внешний вид.
Микротвердомер
Рисунок № 2
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства -
Номер записи - 183359
ID в реестре СИ - 1391184
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZHV1-M,
Производитель
Изготовитель - Фирма "Indentec Hardness Testing Machines Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1059 от 2021.06.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Микротвердомер (ZHV1-M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Indentec Hardness Testing Machines Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22860-02 |
Приборы для измерения твердости металлов по методу Виккерса, 5030 TKV Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
22861-02 |
Прибор для измерения твердости металлов по методу Супер-Роквелла, 4045 SK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
22862-02 |
Прибор для измерения твердости металлов по методу Роквелла, 4150 BK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
22863-02 |
Прибор для измерения твердости металлов по методу Роквелла, 4150 SK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
33595-06 01.01.2012 |
Твердомеры стационарные Виккерса, ZHV 30 Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
33596-06 01.01.2012 |
Микротвердомеры, ZHV 1-A, ZHV 2-A Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
33597-06 01.06.2017 |
Твердомеры стационарные Бринелля, ZHB 3000 Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
33597-06 01.01.2012 |
Твердомеры стационарные Бринелля, ZHB 3000 Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
50089-12 01.06.2017 |
Твердомеры Роквелла и Супер-Роквелла, 8150 Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52986-13 15.03.2018 |
Твердомеры Виккерса, ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52987-13 15.03.2018 |
Микротвердомеры, ZHVµ-M, ZHVµ-S, ZHVµ-A Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
62116-15 30.10.2021 |
Твердомеры Супер-Роквелла, 4045AK, 4045BK, 4045LK, 4045SK, 4045TK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
62141-15 30.10.2021 |
Твердомеры Роквелла, 4150AK, 4150BK, 4150LK, 4150SK, 4150TK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
63005-16 21.01.2021 |
Твердомеры Виккерса, 5030SKV, 5030TKV, 6030LKV Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
63690-16 12.04.2021 |
Твердомеры универсальные , ZHU250CL-A, ZHU250CL-S Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
63691-16 12.04.2021 |
Твердомеры универсальные , 9150 LKV, 8187.5 LKV Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
75134-19 31.05.2024 |
Твердомеры Бринелля , ZНВ3000 Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
75575-19 17.07.2024 |
Твердомеры Виккерса, ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
75734-19 19.08.2024 |
Микротвердомеры, ZHVμ-М, ZHVμ-S, ZHVμ-А Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
77336-20 03.02.2025 |
Твердомеры Роквелла и Супер-Роквелла, 8150 BK, 8150 LK, 8150 SK, 8150 TK, 8150 CLK Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
81944-21 |
Микротвердомер, ZHV1-M Фирма "Indentec Hardness Testing Machines Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Микротвердомер (ZHV1-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 2 | 1 | 4 | 0 | 5 | 1 | 4 |
Стоимость поверки Микротвердомер (ZHV1-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
35018 | 35018 |
Программное обеспечение
Микротвердомер имеет встроенное программное обеспечение (далее - ПО), которое используется для управления работой микротвердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Конструкция микротвердомера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус микротвердомера в виде наклеиваемой плёнки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Измерение отпечатка» инструкции по эксплуатации микротвердомера.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микротвердомеру ZHV1-M
Принцип действия микротвердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.
Конструктивно микротвердомер состоит из устройства приложения нагрузки и измерительного устройства.
Микротвердомер поставляется с рабочим столиком для размещения образцов и револьверной головкой, которая обеспечивает установку в рабочее положение объективов и наконечника.
Микротвердомер укомплектован дисплеем, восьмикнопочной клавиатурой, одним алмазным наконечником (индентором) Виккерса и двумя объективами, обеспечивающими увеличение 100х и 40х. Освещение осуществляется лампой, которая расположена внутри микротвердомера.
Микротвердомер выполняет одиночные измерения. Позиционирование осуществляется вручную.
Общий вид микротвердомера и обозначение места нанесения знака утверждения типа представлен на рисунке 1.
Ч In..11 7UU
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид микротвердомера и обозначение места нанесения знака утверждения типа
Пломбирование микротвердомера не предусмотрено.
Нанесение знака поверки на микротвердомер не предусмотрено.
Комплектность микротвердомера приведена в таблице 5.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер |
ZHV1-M |
1 шт. |
|
Наконечник с алмазной пирамидой Виккерса |
- |
1 шт. |
|
Рабочий столик |
- |
1 шт. |
|
Коробка с принадлежностями |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 01-4302-2-2020 |
1 экз. |
Метрологические характеристики микротвердомера по испытательным нагрузкам приведены в таблице 1.
Таблица 1 - Метрологические характеристики микротвердомера по испытательным нагрузкам
|
Испытательные нагрузки, Н (кгс) |
Пределы допускаемого отклонения испытательных нагрузок, % |
|
0,490 (0,050); 0,981 (0,100) |
±1,5 |
|
1,961 (0,200); 2,942 (0,300); 4,903 (0,500); 9,807 (1,000) |
±1,0 |
Метрологические характеристики микротвердомера по шкалам Виккерса приведены в таблице 2.
Таблица 2 - Метрологические характеристики микротвердомера по шкалам Виккерса
|
Обозначение шкал Виккерса |
Диапазоны измерений твёрдости, HV | |||||
|
от 75 до 125 включ. |
св. 150 до 250 включ. |
св. 250 до 350 включ. |
св. 375 до 525 включ. |
св.575 до 725 включ. |
св.750 до 850 включ. | |
|
Пределы допускаемой абсолютной пог |
решности микротвердомера, HV, (±) | |||||
|
HV0,05 |
8 |
16 |
20 |
48 |
58 |
64 |
|
HV0,1 |
6 |
12 |
18 |
40 |
50 |
52 |
|
HV0,2; HV0,3; HV0,5; HV1 |
4 |
8 |
12 |
36 |
46 |
48 |
Технические характеристики микротвердомера приведены в таблице 3.
Таблица 3 - Технические характеристики микротвердомера
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230 |
|
- частота переменного тока, Г ц |
50/60 |
|
Габаритные размеры, мм, не более | |
|
- длина |
450 |
|
- ширина |
230 |
|
- высота |
580 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха, %, | |
|
не более |
80 |
|
Масса, кг, не более |
30 |
