Микротвердомеры представляют собой стационарные средства измерений статического действия. Они состоят из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.

Принцип действия микротвердомера основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.

Окуляр на микротвердомерах имеет увеличение 10, подсветка осуществляется галогеновой лампой. Микротвердомеры поставляются с автоматической револьверной головкой, на которую могут быть одновременно установлены 2 наконечника и 4 объектива. В стандартной поставке эти твердомеры поставляются с одним наконечником Виккерса и 2-мя объективами, обеспечивающими общее увеличение 100 и 400. Различия между модификациями твердомеров приведены в таблице 1.

ZHV^-M

ZHV^-S

ZHV^-A

Таблица 1

Внешний вид микротвердомеров приведён на рисунке 1.

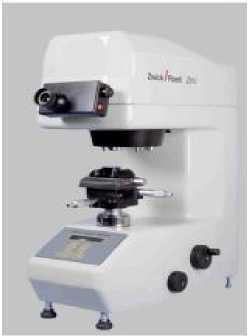

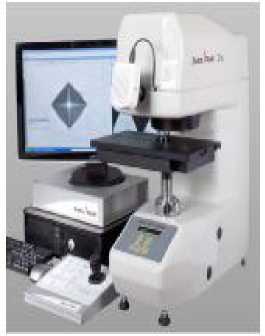

Рисунок 1 - Внешний вид микротвердомеров.

Места нанесения пломб и знака утверждения типа приведены на рисунке 2.

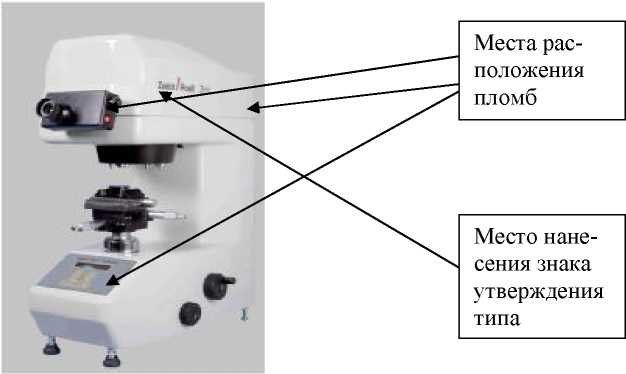

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа. Дополнительно по заказу могут быть поставлены объективы обеспечивающие общее увеличение 25, 50, 200, 500, 1000.

Комплект поставки включает: микротвердомер ZHV^-M ( ZHV^-S, ZHVa-A).....................................................-1 шт.

( в зависимости от заказа) наконечник с алмазной пирамидой Виккерса..........................................................-1 шт.

круглый рабочий столик ..........................................................................................-1 шт.

коробка с принадлежностями...................................................................................-1 шт.

руководство по эксплуатации ZHV^ - 01РЭ .........................................................-1 экз.

Испытательные нагрузки, Н.......................................................0,09807; 0,2452; 0,4903; 0,9807;

......................................................................................................1,961; 2,942; 4,903; 9,807;19,61.

Диапазон измерений твердости, HV, шкала HV0,01....................................от 50 до 150.

Диапазон измерений твердости, HV, шкала HV0,025............................................. от 50 до 450.

Диапазон измерений твердости, HV, шкалы HV0,05; HV0,1.................................. от 50 до 950.

Диапазон измерений твердости, HV, шкалы HV0,2; HV0,3; HV 0,5; HV1; HV2, от 50 до 1250.

Пределы допускаемой относительной погрешности нагрузок, %:

при испытательной нагрузке меньше или равно 1,961 Н..........................................±1,5;

при испытательной нагрузке больше 1,961 Н............................................................±1,0.

Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице 2.

Таблица 2

Рабочие условия эксплуатации:

температура воздуха, ^оС .................................................................................. от 10 до 40;

относительная влажность воздуха, %............................................................. от 35 до 85.

Питание:            напряжение, В .........................................................110±10 или 230±10;

частота, Гц............................................................................ от 50 до 60.

Рабочее пространство: по горизонтали, мм

по вертикали , мм

Габаритные размеры:

(длинахширинахвысота), мм, не более: ......................................................430 х240х560.

Масса, кг, не более
