Номер по Госреестру СИ: 52986-13
52986-13 Твердомеры Виккерса
(ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A)
Назначение средства измерений:
Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Виккерса.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 2 | 6 | 3,00 |
| АО "ВМЗ" | Юридические лица | 1 | 7 | 7,00 |
| Юр. Лицо | Юридические лица | 1 | 5 | 5,00 |
| ПАО НЛМК | Юридические лица | 1 | 4 | 4,00 |
| Публичное акционерное общество «Магнитогорский металлургический комбинат», ИНН 7414003633 | Юридические лица | 1 | 4 | 4,00 |
| Публичное акционерное общество "Новолипецкий металлургический комбинат" | Юридические лица | 1 | 3 | 3,00 |
| АО "УПП "ВЕКТОР" | Юридические лица | 1 | 3 | 3,00 |
| Акционерное общество "Уральское производственное предприятие "Вектор" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ГСП-ТЕХНОЛОГИИ" ИНН 7810683083 | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "Магнитогорский металлургический комбинат" (ПАО "ММК"), ИНН 7414003633 | Юридические лица | 1 | 1 | 1,00 |
| ООО "Валео Сервис" | Юридические лица | 1 | 1 | 1,00 |
| Открытое акционерное общество "Уральский трубный завод", ИНН 6625005042 | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "Валео Сервис" | Юридические лица | 1 | 1 | 1,00 |
| АО "ФОССЛО ФАСЭНИНГ СИСТЕМС РУС" ИНН 6449075080 | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС "АВТОПРИБОР" - ТОЛЬЯТТИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ГСП-Технологии" 7810683083 | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 57862392-e74a-3dda-9573-ec215c243258 | 52986-13 | 2020-05-07 | — | актуальная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Виккерса, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. ПО имеет опции статистической обработки результатов измерений. Прямого доступа к ПО нет.
Твердомеры ZHV 30-S, ZHV 30-A, ZHV 50-S, ZHV 50-A могут функционировать под управлением вынесенного персонального компьютера с специальным ПО. Специальное ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте. Идентификационные признаки ПО приведены в таблице2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО (используется без ПК) |
Firmware ZHV 30-M, ZHV 30-S, ZHV 30-A Firmware ZHV 50-M, ZHV 50-S, ZHV 50-A |
Version 40-32D и выше Version 46-32D и выше | ||
|
Специальное ПО (используется с ПК) |
Software ZH^.HD |
6.0.033 и выше |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации ZHV 30/50 - 01 РЭ типографским или иным способом.
Методики измерений приведены в документе «Твердомеры Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A. Руководство по эксплуатации». ZHV 30/50 - 01РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A
ГОСТ 8.063-2007 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».
Техническая документация фирмы изготовителя.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия основан на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Окуляр имеет увеличение 10. В стандартной поставке твердомер комплектуется наконечником Виккерса и одним объективом, обеспечивающим общее увеличение 200.
Твердомеры выпускаются в модификациях ZHV 30-M, ZHV 30-S, ZHV 30-A, ZHV 50M, ZHV 50-S, ZHV 50-A. Модификации отличаются диапазоном прикладываемых нагрузок и степенью автоматизации процесса измерений. Различия между модификациями твердомеров приведены в таблице 1.
Таблица 1
|
Твердомер |
Диапазон испытательных нагрузок |
Тип производимых измерений |
Измерительная система |
Рабочий столик |
|
ZHV 30-M |
от 1,961 Н до 294,2 Н |
измерения с ручным управлением |
измерительная головка с ручным управлением |
с ручным управлением |
|
ZHV 30-S |
от 1,961 Н до 294,2 Н |
полуавтоматические измерения |
1,3 мегапиксельная USB камера, вынесенный персональный компьютер (ПК) | |
|
ZHV 30-A |
от 1,961 Н до 294,2 Н |
автоматические измерения |
цифровой координатный столик с управлением ПК | |
|
ZHV 50-M |
от 9,8 Н до 490,3 Н |
измерения с ручным управлением |
измерительная головка с ручным управлением |
с ручным управлением |
|
ZHV 50-S |
от 9,8 Н до 490,3 Н |
полуавтоматические измерения |
1,3 мегапиксельная USB камера, вынесенный ПК | |
|
ZHV 50-A |
от 9,8 Н до 490,3 Н |
автоматические измерения |
цифровой координатный столик с управлением ПК |
Внешний вид твердомеров приведён на рисунке 1.
Рис.1 Внешний вид твердомеров Виккерса ZHV 30 и ZHV 50.
Места нанесения пломб и знака утверждения типа приведены на рисунке 2.

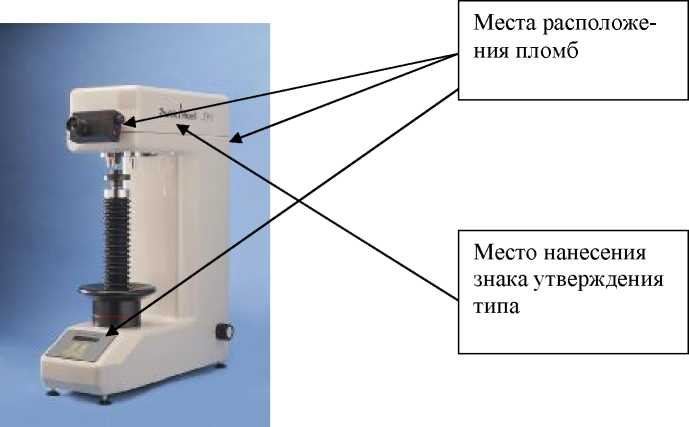

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.
Комплект поставки включает: твердомер ZHV 30-M (ZHV 30-S, ZHV 30-A, ZHV 50-M, ZHV 50-S, ZHV 50-A)............
..........................................................................................-1 шт. (в зависимости от заказа)
наконечник с алмазной пирамидой Виккерса............................................................-1 шт.
плоский рабочий столик 080 мм................................................................................-1 шт.
коробка с принадлежностями.....................................................................................- 1 шт.
руководство по эксплуатации ZHV 30/50 - 01РЭ......................................................-1 экз.
Диапазон измерений твердости, HV............................................................................. от 50 до 1500.
Испытательные нагрузки, Н......................................................................1,961; 4,903; 9,807; 29,42;
...........................................................................................................49,03; 98,07; 196,1; 294,2;490,3.
Диапазоны испытательных нагрузок в зависимости от модификации
ZHV 30 - от 1,961 до 294,2 Н (кроме нагрузки 196,1 Н),
ZHV 50 - от 9,807 до 490,3 Н.
Пределы допускаемой относительной погрешности нагрузок, %...........................................±1,5.
Пределы допускаемой абсолютной погрешности по шкалам Виккерса приведены в таблице3. Таблица 3
|
Обозначение шкал |
Д |
иапазоны твёрдости, H |
V | ||||||
|
измерения твёрдости |
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1100 |
1375 |
|
±50 |
±50 |
± 50 |
± 50 |
±50 |
± 50 |
± 150 |
±150 |
±125 | |
|
Пределы допускаемой абсолютной погрешности по шкалам Виккерса, HV,(±) | |||||||||
|
HV0,2 |
6 |
12 |
21 |
32 |
45 |
60 |
75 |
1100 | |
|
HV0,5 |
3 |
10 |
15 |
24 |
30 |
42 |
49 |
90 |
165 |
|
HV1 |
3 |
8 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
|
HV2 |
3 |
6 |
9 |
16 |
20 |
24 |
28 |
50 |
90 |
|
HV3 |
3 |
6 |
9 |
12 |
15 |
24 |
28 |
40 |
75 |
|
HV5, HV10 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
30 |
45 |
|
HV20, HV30, HV50 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
30 |
45 |
Рабочие условия эксплуатации:
температура воздуха, оС.................................................................................. от 10 до 35;
относительная влажность воздуха, %............................................................. от 35 до 85.
Питание: напряжение, В.........................................................110±10 или 230±10;
частота, Гц............................................................................ от 50 до 60.
Рабочее пространство: по горизонтали, мм
Габаритные размеры: (длинахширинахвысота), мм, не более: .............................700 х348х782.
