Номер по Госреестру СИ: 50089-12
50089-12 Твердомеры Роквелла и Супер-Роквелла
(8150)
Назначение средства измерений:
Твердомеры Роквелла и Супер-Роквелла 8150 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59 и ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) твердомеров - встроенное, загружается при изготовлении твердомеров изготовителем. В процессе эксплуатации изменение ПО невозможно.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Indentec |
Indentec 8150 R |
8150 ВКИ, 8150 LKR, 8150 SKR, 8150 TKR (в зависимости от модификации) |
- |
- |
Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров справа и на титульный лист руководства по эксплуатации в левой верхней части листа типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла и Супер-Роквелла 8150
-
1 ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»
-
2 ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки»
-
3 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
-
4 Техническая документация «Indentec Hardness Testing Machines Limited», Великобри -тания
Поверка
Поверкаосуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».
Эталоны, применяемые при поверке:
- меры твердости эталонные МТР и МТСР 2-го разряда по ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
Изготовитель
Indentec Hardness Testing Machines Limited, Великобритания
Lye Valley Industrial Estate,
Bromley Street, Lye, Stourbridge,
West Midlands, United Kingdom, DY9 8HX
Telephone: 00 44 (0) 1384 896949, Fax: 00 44 (0) 1384 424470
Email: mail@indentec.demon.co.uk,
Web page: www.indentec.demon.co.uk
Заявитель
ПООО «Цвик ГмбХ и Ко. КГ», г. Екатеринбург
Юридический адрес: 620049 Екатеринбург, ул. С. Ковалевской 3, оф. 422
Фактический адрес: 620078 Екатеринбург, ул. Коминтерна 16, оф. 712-1 Телефон/ факс: +7 343 379-30-20,
Beketova@zwick.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Принцип действия твердомеров основан на статистическом вдавливании алмазного или твердосплавного шарикового наконечников в испытуемое изделие с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, измерительной системы и дисплея для демонстрации результата и процесса измерения твердости.
Твердомеры обеспечивают:
-
- автоматический цикл измерения твердости;
-
- вывод на дисплей результата измерения;
-
- переключение на одну из трех испытательных нагрузок;
-
- статистическую обработку серии результатов измерений.
Твердомеры имеют следующие модификации 8150 ВК, 8150 LK, 8150 SK, 8150 TK, которые отличаются типом дисплея, форматами представления информации на экране дисплея о ходе процесса измерения твердости и результата измерений, наличием системы автоматической настройки на толщину образца, наличием внутренних часов и типом связи с компьютером.

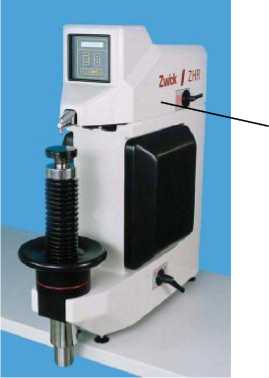

Внешний вид твердомеров приведен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Внешний вид твердомеров
Обозначение |
Наименование |
Кол-во |
В зависимости от модификации: 8150 ВК, 8150 LK, 8150 SK, 8150 TK |
Твердомер Роквелла и Супер-Роквелла 8150 |
1 |
Индентор в виде алмазного конусного наконечника |
1 | |
Индентор в виде твердосплавного шарика |
1 | |
Потайной винт |
1 | |
Запасной винт |
1 | |
Шестигранный ключ |
1 | |
Г ладкий столик |
1 | |
Комбинированный столик |
1 | |
В зависимости от модификации: 8150 ВК РЭ, 8150 LK РЭ, 8150 SK РЭ, 8150 TK РЭ |
Руководство по эксплуатации |
1 |
Предварительная нагрузка для шкал Роквелла, Н.........................................98,07
Предварительная нагрузка для шкал Супер-Роквелла, Н.................................29,42
Испытательные нагрузки для шкал Роквелла, Н................................588,4; 980,7; 1471
Испытательные нагрузки для шкал Супер-Роквелла, Н..................147,1; 294,2; 441,3
Диапазоны измерений твердости по шкалам Роквелла:..............................20-70 HRC
................................................................................................70-93 11КА
................................................................................................25-100 НИВ
Диапазоны измерений твердости по шкалам Супер-Роквелла:.............70-94 HRN15
.............................................................................................40-86 HRN30 ............................................................................................20-78 HRN45
.............................................................................................62-93 НИТ 15
.............................................................................................15-82 НИТ30 ............................................................................................10-72 НИТ45
Пределы допускаемой относительной погрешности предварительных нагрузок для шкал Роквелла и Супер-Роквелла, %...........................................................................................± 2
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Роквелла, %..........................................................................................................................± 0,5
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Супер-Роквелла, %.............................................................................................................± 0,66
Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам
Роквелла в диапазонах:
от 20 до 35 HRC.............................................................................± 2,0 HRC
от 35 до 55 HRC.............................................................................± 1,5 HRC
от 55 до 70 HRC.............................................................................± 1,0 HRC
от 70 до 93 HRA............................................................................± 1,2 HRA
от 25 до 100 HRB............................................................................± 2,0 HRB
Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Супер-Роквелла в диапазонах:
от 70 до 94 HRN15 от 40 до 86 HRN30 от 20 до 77 HRN45 от 62 до 93 HRT15 от 15 до 82 HRT30 от 10 до 72 ИИТ45
.......................................................................± 1,0 HRN15
........................................................................± 2,0 HRN30 ........................................................................± 2,0 HRN45 .........................................................................± 2,0 HRT15 ..........................................................................± 3,0 HRT30 .........................................................................± 3,0 ИИТ45
Условия эксплуатации:
Параметры электрического питания:
-
- напряжение, В......................................................................220/240 или 110
-
- частота, Гц.................................................................................50 или 60
Габаритные размеры (длина х ширина х высота), мм, не более..............700х292х782
Рабочее пространство, не менее: по горизонтали, мм
