Номер по Госреестру СИ: 62141-15
62141-15 Твердомеры Роквелла
(4150AK, 4150BK, 4150LK, 4150SK, 4150TK)
Назначение средства измерений:
Твердомеры Роквелла 4150AK, 4150BK, 4150LK, 4150SK, 4150TK (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии с ГОСТ 9013-59.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение для твердомеров | ||||
4150АК |
4150ВК |
4150LK |
4150SK |
4150TK | |
Идентификационное наименование ПО |
4150АК |
4150ВК |
4150LK |
4150SK |
4150TK |
Номер версии (идентификационный номер) ПО |
3a47d2 |
3a47d2 |
57f5df |
49с107 |
3fa75b |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Твердомеры Роквелла 4150AK, 4150BK, 4150LK, 4150SK, 4150TK. Руководство по эксплуатации. INDENTEC 4150 - 01 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла 4150AK, 4150BK, 4150LK, 4150SK, 4150TK
-
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
-
2 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».
-
3 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».
4. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB;
(83±3) ИКА.
Изготовитель
Фирма «Indentec Hardness Testing Machines Limited», ВеликобританияАдрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands, DY5 1UT, United Kingdom
Тел.: +44 (0)1384 48 40 70
Факс: +44 (0)1384 48 10 74
E-mail: sales@indentec.com
Заявитель
Общество с ограниченной ответственностью «Цвик трейдинг - М» (ООО «Цвик трейдинг - М»)
Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4
ИНН: 7708571452
тел. (495) 783-88-12
факс (495) 783-88-13
e-mail: info@zwick.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Место нахождения (юридический адрес): Российская Федерация, 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: Российская Федерация, 141570, Московская область, Солнечногорский район, п/о Менделеево
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры обеспечивают вывод на дисплей результата измерения, переключение на одну из трёх испытательных нагрузок, статистическую обработку результатов измерений.
Твердомеры отличаются типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости, типом связи с компьютером.
Твердомеры 4150AK, 4150BK управляются при помощи тумблера, расположенного на передней панели, и рычага на боковой панели. Твердомеры 4150LK оснащены строчным дисплеем и мембранной клавиатурой. Твердомеры 4150SK, 4150TK оснащены сенсорным экраном, расширенными функциями и высокой степенью комфорта в управлении для сложных задач испытаний. Твердомеры 4150LK, 4150SK, 4150TK обеспечивают
автоматический цикл нагружения.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

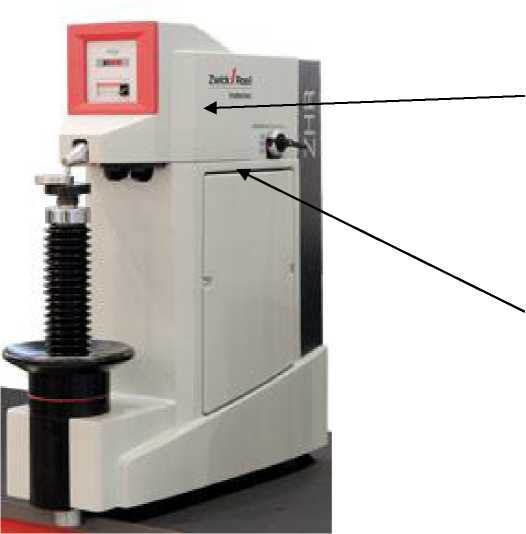

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Место расположения пломбы
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид твердомеров
В комплект поставки входят:
твердомер Роквелла 4150АК, или 4150ВК, или 4150LK,
или 4150SK, или 4150TK (по заказу)...........................................................................1 шт.;
принадлежности (по заказу)................................................................................1 комплект;
сменные части (по заказу)...................................................................................1 комплект;
руководство по эксплуатации INDENTEC 4150 - 01 РЭ.............................................1 шт.
Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2
Шкала Роквелла |
Нагрузки, Н |
Пределы допускаемой относительной погрешности, % | ||
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
HRA |
588,4 |
98,07 |
± 2,0 |
± 0,5 |
HRB |
980,7 | |||
HRC |
1471 |
Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Таблица 3
Шкала Роквелла |
Диапазон измерений твёрдости |
Пределы допускаемых абсолютных погрешностей твердомеров |
HRA |
от 70 HRA до 93 HRA |
± 1,2 HRA |
HRB |
от 25 HRB до 80 HRB от 80 HRB до 100 HRB |
± 3,0 HRB ± 2,0 HRB |
HRC |
от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC |
± 2,0 HRC ± 1,5 HRC ± 1,0 HRC |
Рабочие условия применения:
- температура окружающего воздуха ,оС ......................................................... от 10 до 30;
- относительная влажность окружающего воздуха, не более, %
Напряжение питания от сети переменного тока частотой (50±1) Гц, В ................ 220±22.
Габаритные размеры, мм, не более:
Масса, кг, не более
