Принцип действия системы основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов

Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000,  MTS-6000A и MTS-8000E, каждая из которых может

комплектоваться сменным измерительным модулем оптического рефлектометра OTDR серии 8100. Опционально в базовом блоке системы MTS-6000, MTS-6000A могут присутствовать встроенные измеритель мощности, источник оптического излучения и измеритель обратных потерь; в базовом блоке системы MTS-8000 может присутствовать встроенный измеритель мощности.

Модули OTDR серии 8100 позволяют проводить измерения ослабления и расстояния до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния. Серия 8100 представлена следующими моделями: 8126В, 8126В-

FCOMP, 8136В, 8136B-FCOMP, 8115С, 81162С, 81165С, 8126С, 8126C-FCOMP, 8129С, 8136С, 8136C-FCOMP, 8139С, 8139C-FCOMP, 8138С-65, 8115D, 81162D, 81165D, 8126D, 8129D, 8136D. Опционально в каждом из модулей OTDR серии 8100 могут присутствовать измеритель мощности, источник оптического излучения и измеритель обратных потерь. Модули 8126В-FCOMP, 8136B-FCOMP, 8126C-FCOMP, 8136C-FCOMP, 8139C-FCOMP имеют опцию FiberComplete для автоматизированного определения значений ослабления (IL) и обратных потерь (ORL).

Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Модификации базового блока MTS-6000, MTS-6000A более компактны по сравнению с MTS-8000E, основное отличие модификаций друг от друга состоит в прилагаемом меню сервисных функций. Базовый блок системы MTS-6000A существует в двух версиях: MTS-6000AV1 (версия 1) и MTS-6000AV2 (версия 2). Блоки двух версий отличаются между собой очертаниями корпуса и сервисными функциями меню. Сменный модуль оптического рефлектометра устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов. Для ограничения доступа внутрь корпуса базового блока системы производится его пломбирование.

Каждая из модификаций базового блока системы опционально может быть оборудована переговорным устройством и визуальным детектором повреждений, позволяющим оценить целостность волоконно-оптической линии; имеется возможность   подключения

видеомикроскопа, позволяющего обнаруживать поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.

Общий вид систем представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.

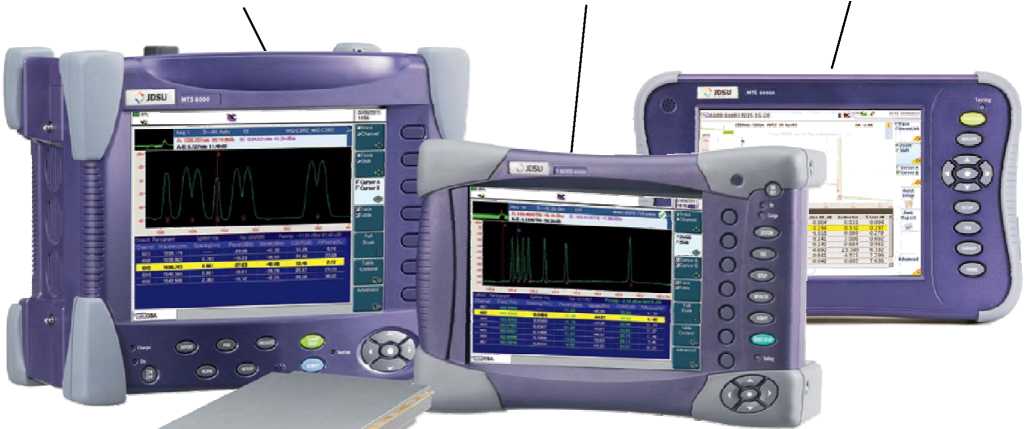

Рисунок 1 - Общий вид системы оптической измерительной MTS-6000, MTS-6000A, MTS-8000E

есто нанесения маркировки

Место нанесения знака поверки

Места

пломбирования

Защитные наклейки

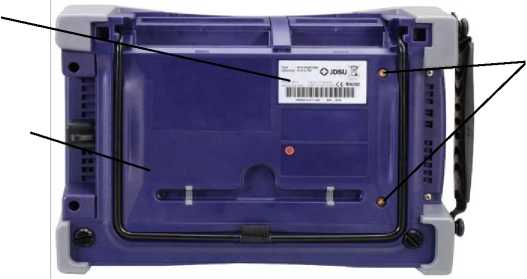

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки базового блока модификации MTS-8000E

Место нанесения маркировки

Место нанесения знака поверки

'          О J DSL

rniniiiiiimiF

Места пломбирования

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки базового блока модификаций МТS-6000, МТS-6000А
