Номер по Госреестру СИ: 68060-17
68060-17 Системы оптические измерительные с модулями оптического рефлектометра
(MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули))
Назначение средства измерений:
Системы оптические измерительные MTS-2000, MTS-4000, MTS-5800 с модулями оптического рефлектометра серии 4100 (далее по тексту - системы) предназначенные для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 1

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 2

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 3

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 4

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 5

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 6

Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
-
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки наклеек с пломбирующим эффектом в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fiber Optics |
Номер версии (идентификационный номер) ПО |
14.04 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель базового блока системы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным MTS-2000, MTS-4000, MTS-5800 с модулями оптического рефлектометра серии 4100
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Техническая документация «Viavi Solution Deutschland GmbH», Германия
Поверка
Поверкаосуществляется по документам: Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850+30, 1300+30, 1310+30, 1490+30, 1550+30, 1625+30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм: от 0,07 до 100,00 км; для длин волн 1310, 1490, 1550, 1625 нм - от 0,06 до 600,00 км.
Пределы абсолютной погрешности при воспроизведении длины: A=+(0,15+530-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления: от 0,5 до 20,0 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм - ±0,02-A; для длин волн 1310, 1490, 1550, 1625 нм - +0,015^A, где А - измеряемое вносимое ослабление, дБ.
-
2 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения от 10-11 до 10-2 Вт.
Длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм; 1485 - 1495 нм; 1620 -1630 нм.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки: в диапазоне от 10-11 до 2 • 10-3 включительно ± 2,5 %; в диапазоне от 2 • 10-3 до 10-2 Вт включительно ± 3,5 %.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ± 5 %.
Рабочий диапазон длин волн спектральной установки 500 - 1700 нм.
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ± 5 %.
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ± 1 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Viavi Solution Deutschland GmbH, Германия
Адрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm., Germany
Телефон: +49 (0)7121 86 0
Web-сайт: http://www.viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ»
(Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
ИНН 9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: +7(495)956-47-60, факс: +7(495)956-47-62
E-mail: Julia.Kolomoets@viavisolutions.com
Web-сайт: http://www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (499) 792-07-03
E-mail: vniiofi@vniiofi.ru
Принцип действия систем основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Система состоит из базового блока, выполненного в модификациях МТS-2000, МТS-4000, МТS-5800, различающихся габаритными размерами и набором сервисных функций, и сменных модулей оптического рефлектометра серии 4100.
Базовый блок системы выполняет функции обработки и отображения результатов измерений, полученных от модуля оптического рефлектометра, в удобном для оператора виде.
Модули оптического рефлектометра серии 4100 представлены следующим рядом моделей: E4115LA, E4126LA, E4126MA, E4126FCOMP-MA, E4126MP, E4126FCOMP-MP, E4136MA, E4136FCOMP-MA, E4136RMA, E4136FCOMP-RMA, E4136FCOMP-MP, E4136FCOMP-RMP, E4136MP, E4136RMP, E4138MP49, E4138RMP65, E4138FCOMP-MP, E4123MM, E4146QUAD, различающихся рабочими длинами волн, динамическим диапазоном измерений ослабления (Здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 1 мкс для многомодового оптического волокна и 20 мкс для одномодового оптического волокна, усреднении 3 мин.) и мертвыми зонами при измерении ослабления и положения неоднородности.
Модули оптического рефлектометра моделей E4126FCOMP-MA, E4126FCOMP-MP, E4136FCOMP-MA, E4136FCOMP-MP, E4136FCOMP-RMA, E4136FCOMP-RMP, E4138FCOMP-MP имеют опцию FiberComplete для измерений уровня вносимых потерь и уровня обратных потерь в автоматическом двустороннем режиме с обменом данными между подключенными приборами по измеряемому волокну.
Модули оптического рефлектометра моделей E4118RLA65, E4118RMA65, E4118RMP65, E4138RMP65 на дополнительной рабочей длине волны 1650 нм и моделей E4136RMA, E4136FCOMP-RMA, E4136RMP, E4136FCOMP-RMP на дополнительной рабочей длине волны 1625 нм, оборудованы встроенным оптическим фильтром на указанных длинах волн для проведения идентификации и локализации места сбоя в локальных волоконнооптических сетях без отключения рабочего трафика.
Во всех модулях оптического рефлектометра серии 4100 присутствует опция источника оптического излучения, а в модулях оптического рефлектометра моделей Е4115LA, E4126LA, E4118RMA65, E4126MA, E4136MA, E4136RMA, E4118RMP, E4126MP, E4136MP, E4136RMP, E4138MP49, E4138RMP65, E4123MM, E4146QUAD имеется опция измерителя оптической мощности.
Конструктивно система выполнена в пластмассовом корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Сменные оптические модули крепятся к задней панели системы при помощи винтов.
Общий вид средства измерений представлен на рисунках 1 а), б) и в).
Задняя панель системы со схемой пломбировки от несанкционированного доступа и местом нанесения знака утверждения типа представлена на рисунке 2.

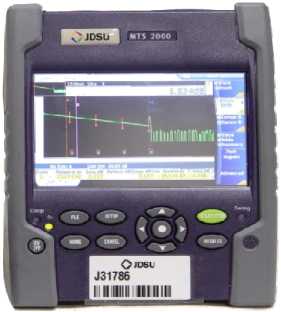

а) модификация MTS-2000
Модуль оптического рефлектометра серии 4100

Модуль оптического рефлектометра серии 4100

18.2870В

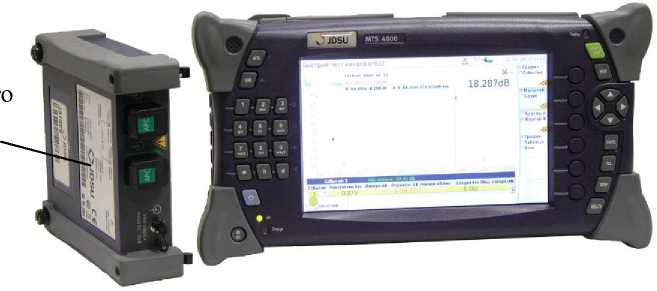

б) модификация MTS-4000
Модуль оптического рефлектометра серии 4100

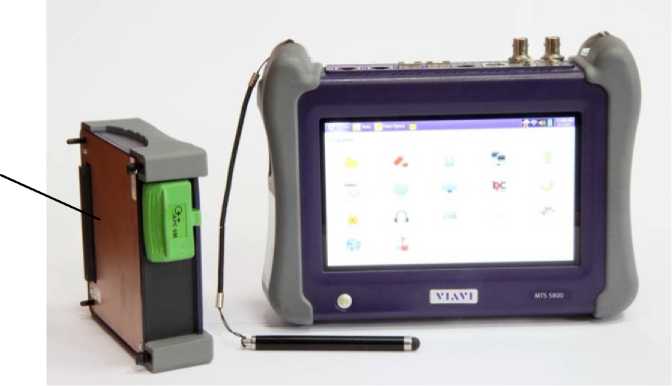

в) модификация MTS-5800
Рисунок 1 - Общий вид средства измерений

Место пломбирования
Место размещения наклейки со знаком утверждения типа
а) модификация MTS-2000
Место

пломбирования
Место размещения наклейки со знаком утверждения типа
б) модификация MTS-4000

в) модификация MTS-5800
Место пломбирования
Место размещения наклейки со знаком утверждения типа

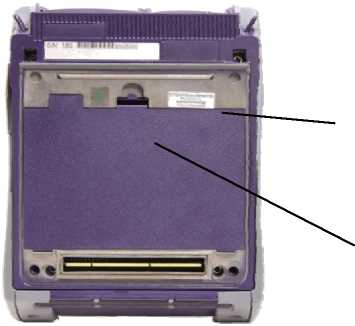

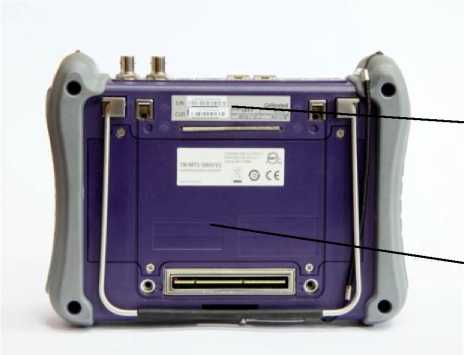

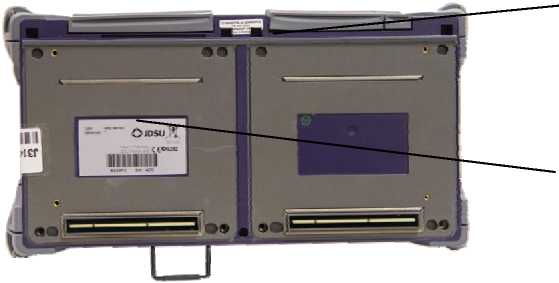

Рисунок 2 - Задняя панель системы со схемой пломбировки от несанкционированного доступа и местом нанесения знака утверждения типа
Таблица 14 -
Наименование |
Количество |
Базовый блок системы MTS-2000, MTS-4000, MTS-5800* |
1 шт. |
Модуль оптического рефлектометра серии 4100** |
1 шт. |
Сетевой адаптер |
1 шт. |
Комплект сменных вилок к сетевому шнуру (Европа/ЦК/Ц^/Австралия) |
1 шт. |
USB-кабель |
1 шт. |
Руководство по эксплуатации на USB-носителе |
1 шт. |
Сумка для переноски |
1 шт |
Наплечный ремень |
1 шт. |
*- система по выбору заказчика ** -модель по выбору заказчика |
приведены в таблицах 2 - 14.

Таблица 2 - Метрологические характеристики моделей Е4123ММ, E4146QUAD
Наименование характеристики |
Значение | |
Е4123ММ |
E4146QUAD | |
Рабочие длины волн, нм |
850±30 1300±30 |
850±30 1300±30 1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ |
-для длины волны 850 нм: 26 -для длины волны 1300 нм: 24 |
-для длины волны 850 нм: 26 -для длины волны 1300 нм: 24 -для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 |
Мертвая зона, м, не более
|
4,0 0,8 |
4,0 для длин волн 850, 1300 нм - 0,8 для длин волн 1310, 1550 нм - 0,9 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 |
-для длин волн 850 и 1300 нм: от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 -для длин волн 1310 и 1550 нм: от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 |
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000 |
3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,r10'5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ |
Таблица 3 - Метрологические характеристики моделей E4115LA, E4126LA
Наименование характеристики |
Значение | |
E4115LA |
E4126LA | |
Рабочие длины волн, нм |
1550±20 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ |
-для длины волны 1550 нм: 33 |
-для длины волны 1310 нм: 35 -для длины волны 1550 нм: 33 |
Мертвая зона, м, не более
|
6,0 1,5 | |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0 от 0 до 160,0; от 0 до 260,0 | |
Длительность зондирующих импульсов, нс |
5; 30; 60, 100; 300; 1000; 3000; 10000; 20000 | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ |
Таблица 4 - Метрологические характеристики моделей E4126MA, Е4136МА, E4136RMA
Наименование характеристики |
Значение | ||
E4126MA |
E4136MA |
E4136RMA | |
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 |
-для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 -для длины волны 1625 нм: 37 |
-для длины волны 1310 нм: 40 -для длины волны 1550 нм: 38 |
Мертвая зона, м, не более
|
4,0 0,9 | ||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Наименование характеристики |
Значение | ||
E4126MA |
E4136MA |
E4136RMA | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где |
А - измеряемое ослабление, дБ |
Таблица 5 - Метрологические характеристики моделей Е4126МР, E4136MP, E4136RMP
Наименование характеристики |
Значение | ||
E4126MP |
E4136MP |
E4136RMP | |
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 |
-для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 -для длины волны 1625 нм: 41 |
-для длины волны 1310 нм: 43 -для длины волны 1550 нм: 41 |
Мертвая зона, м, не более
|
4,0 0,8 | ||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000; 3-000; 10000; 20000 | ||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ |
Таблица 6- Метрологические характеристики моделей E4138MP49, E4138RMP65
Наименование характеристики |
Значение | |
E4138MP49 |
E4138RMP65 | |
1310±20 |
1310±20 | |
Рабочие длины волн, нм |
1490±20 1550±20 |
1550±20 |
Динамический диапазон измерений |
-для длины волны 1310 |
-для длины волны 1310 |
ослабления, дБ |
нм: 43 |
нм: 43 |
(при усреднении 3 мин, длительности |
-для длины волны 1490 |
-для длины волны 1550 |
импульса 20 мкс, по уровню 98 % от максимума шумов) |
нм: 41 |
нм: 41 |
-для длины волны 1550 нм: 41 |
Наименование характеристики |
Значение |
E4138MP49 | E4138RMP65 | |
Мертвая зона, м, не более
|
4,0 0,8 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 |
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140'5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ |
Таблица 7- Метрологические характеристики моделей E4126FCOMP-MA, E4136FCOMP-MA,
E4136FCOMP-RMA
Наименование характеристики |
Значение | ||
E4126FCOMP-MA |
E4136FCOMP-MA |
E4136FCOMP-RMA | |
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 |
-для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 -для длины волны 1625 нм: 35 |
-для длины волны 1310 нм: 37 -для длины волны 1550 нм: 35 |
Мертвая зона, м, не более
|
4,0 0,9 | ||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | ||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140'5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ | ||
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Наименование характеристики |
Значение | ||
E4126FCOMP-MA |
E4136FCOMP-MA |
E4136FCOMP-RMA | |
Диапазон измерений ослабления, дБ |
от 0 до 40 | ||
Пределы допускаемой абсолютной погрешности измерений ослабления на рабочих длинах волн, дБ |
±0,3 | ||
Диапазон измерений уровня обратных потерь, дБ |
от 0 до 50 | ||
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь на рабочих длинах волн, дБ |
±1,0 |
Таблица 8 - Метрологические характеристики E4126FCOMP-MP, E4136FCOMP-MP,
E4136FCOMP-RMP, E4138FCOMP-MP
Наименование характеристики |
Значение | |||
E4126FCOMP -MР |
E4136FCOMP -МР |
E4138FCOMP -МР |
E4136FCOMP -RMP | |
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1490±20 1550±20 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 |
-для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 -для длины волны 1625 нм: 40 |
-для длины волны 1310 нм:42 для длины волны 1490 нм: 40 -для длины волны 1550 нм: 40 |
-для длины волны 1310 нм: 42 -для длины волны 1550 нм: 40 |
Мертвая зона, м, не более
|
О 00 o' | |||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 260,0 | |||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+1,140'5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ | |||
Длительность зондирующих импульсов, нс |
3; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |||
Диапазон измерений ослабления, дБ |
от 0 до 40 |
Наименование характеристики |
Значение | |||
E4126FCOMP -MР |
E4136FCOMP -MР |
E4138FCOMP -MР |
E4136FCOMP -RMP | |
Пределы допускаемой абсолютной погрешности измерений уровня ослабления на рабочих длинах волн, дБ |
±0,3 | |||
Диапазон измерений уровня обратных потерь, дБ |
от 0 до 50 | |||
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь на рабочих длинах волн, дБ |
±1 |
Таблица 9 - Опция измерителя мощности модуля оптического рефлектометра
Наименование характеристики |
Значение | |
Одномодовый измеритель |
Многомодовый измеритель | |
Длины волн градуировки, нм |
1310, 1490, 1550, 1625 |
850, 1300 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до -2 |
от -30 до -3 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
±0,5 при уровне мощности (-30+0,5) дБм |
±1 при уровне мощности (-15+0,5) дБм |
Таблица 10 - Опция источника оптического излучения модуля оптического рефлектометра
Наименование характеристики |
Значение |
Длины волн излучения, нм |
850±20, 1300±30, 1310±20, 1490±20, 1550±20, 1625±20, 1650±20 (те же, что и для оптического рефлектометра) |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
-5 |
Таблица 11 - Опция измерителя оптической мощности базового блока MTS-2000, MTS-4000
Наименование характеристики |
Значение |
Длины волн градуировки, нм |
850, 1310, 1490, 1550, 1625, 1650 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до +5 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки при уровне мощности (-30+0,5) дБм, дБ |
+0,3 |
Основные технические характеристики
Таблица 12 - Технические характеристики моделей E4118RLA65, E4118RMA65, E4118RMP65, E4138RMP65
Наименование характеристики |
Значение | |||
E4118RLA65 |
E4118RMA65 |
E4118RMP65 |
E4138RMP65 | |
Дополнительные рабочие длины волн (c фильтром), нм |
1650±20 |
Таблица 13 - Технические характеристики моделей E4136RMA, E4136RMP, E4136FCOMP-RMP, E4136FCOMP-RMA
Наименование характеристики |
Значение | |||
E4136RMA |
E4136RMP |
E4136FCOMP-RMA |
E4136FCOMP- RMP | |
Дополнительные рабочие длины волн (c фильтром), нм |
1625±10 |
Таблица 14
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±0,5 |
- напряжение Li-полимерного аккумулятора, В |
12 |
Габаритные размеры, мм, не более Модификация MTS-2000 с одним сменным модулем: | |
- высота |
175 |
- ширина |
138 |
- глубина Модификация MTS-4000 с двумя сменными модулями: |
80 |
- высота |
97 |
- ширина |
282 |
- глубина Модификация MTS-5800 с одним сменным модулем: |
153 |
- высота |
178 |
- ширина |
242 |
- глубина |
117 |
Масса, кг, не более Модификация MTS-2000 с одним сменным модулем |
1,2 |
Модификация MTS-4000 с двумя сменными модулями |
2,2 |
Модификация MTS-5800 с одним сменным модулем |
2,3 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность, % (при 30оС) |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
