Номер по Госреестру СИ: 67263-17
67263-17 Системы оптические измерительные с модулями оптического рефлектометра
(SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули))
Назначение средства измерений:
Системы оптические измерительные SmartOTU с модулями оптического рефлектометра серии 8100 EVO, E8118RUHR65 (далее по тексту - системы SmartOTU) предназначены для измерений длины (расстояния) до мест неоднородностей в оптическом кабеле, возникших в результате неисправности в волоконно-оптических линиях связи (ВОЛС).
Внешний вид.
Системы оптические измерительные с модулями оптического рефлектометра
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) выполняет функции отображения на экране персонального компьютера информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера модуля оптического рефлектометра.
Интерфейсная часть ПО запускается на встроенном веб-сервере системы и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем установки пломбирующих наклеек на корпусе модуля оптического рефлектометра.
ПО защищено паролем.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
otu-8kv2-6.04 |
Номер версии (идентификационный номер) ПО |
6.04 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на боковую панель корпуса модуля оптического рефлектометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным SmartOTU с модулями оптического рефлектометра серии 8100 EVO, E8118RUHR65
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации.
Поверка
Поверкаосуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
-
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850±30, 1300±30, 1310±30, 1490±30, 1550±30, 1625±30 нм.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм: от 0,07 до 100,00 км; для длин волн 1310, 1490, 1550, 1625 нм - от 0,06 до 600,00 км.
Пределы абсолютной погрешности при воспроизведении длины: D=±(0,15+540-6L), где L - воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления: от 0,5 до 20,0 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм - ±0,02-A; для длин волн 1310, 1490, 1550, 1625 нм - ±0,015А, где А -измеряемое вносимое ослабление, дБ.
-
2 Спектральная установка из состава Государственного рабочего эталона единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 500 до 1700 нм
Пределы допускаемого значения абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
-
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Полоса пропускания: 500 МГц.
Диапазон коэффициента отклонения: от 2 мВ/дел до 10 В/дел (1 МОм), от 2 мВ/дел до 2 В/дел (50 Ом). Пределы допускаемой абсолютной погрешности измерений напряжения: ±(1,540-2/U+0,540-2^8<K0), В, где U - измеряемое напряжение, K - установленный коэффициент отклонения.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на боковую панель модуля оптического рефлектометра системы.
Изготовитель
Viavi Solution Deutschland GmbH, Германия
Адрес: Arbachtalstrasse, 5, D72800 Eningenunter-Achalm., Germany
Телефон: +49 (0)7121 86 0
WEB-сайт: http://www.viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)ИНН:9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: +7(495)956-47-60, факс: +7(495)956-47-62
E-mail: Gregory.Baranov@viavisolutions.com
W eb-сайт: http://www.viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (499) 792-07-03
E-mail: vniiofi@vniiofi.ru
Принцип действия систем SmartOTU основан на том, что блок SmartOTU измеряет параметры подключенных к модулю оптического коммутатора волокон и сравнивает результаты измерений с эталонными рефлектограммами из памяти блока. В состав систем SmartOTU входят модули оптического рефлектометра серии 8100 EVO, E8118RUHR65, производящие рефлектометрические измерения длины (расстояния) до мест неоднородностей методом обратного рассеяния Релея в одномодовых оптических волокнах оптических кабелей посредством зондирования волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления, пики отражения по его длине и индицирующая наличие стыков и обрывов. В случае, если результаты измерений превышают предустановленные пороги, система SmartOTU, обеспечивая автоматическое обнаружение неоднородностей, сообщает об аварии конкретным пользователям.
Система SmartOTU состоит из:
-
- устройства тестирования оптических волокон (устройства E98OTU-FP-RF) со встроенным ПО SmartOTU;
-
- модуля оптического коммутатора;
-
- модуля оптического рефлектометра.
Модули оптического рефлектометра серии 8100 EVO выпускаются в следующих модификациях: 8115B, 8126В, 8136В, 81165B, 8115С, 8126C, 81162С, 81165С, 8138С-65, 8136С, 8139С, 8115D, 81162D, 81165D, 8126D, 8129D-62, 8136D, различающихся рабочими длинами волн, динамическим диапазоном измерений ослабления (Здесь и далее динамический диапазон -разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс, усреднении 3 мин) и мертвыми зонами при измерении ослабления и положения неоднородности.
Модуль оптического рефлектометра модификации E8118RUHR65, работающий на длине волны 1650 нм, позволяет проводить оценку состояния активной линии связи, не оказывая влияния на ее функционирование.
Конструктивно система SmartOTU выполнена в стоечном исполнении 19” 2U. Управление системой SmartOTU осуществляется с помощью персонального компьютера, программное обеспечение которого позволяет проводить измерения параметров и сохранение результатов измерений в виде протоколов.
Общий вид средства измерений представлен на рисунке 1.

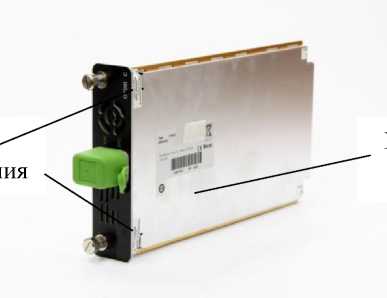

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место размещения наклейки
со знаком утверждения типа
Модуль оптического рефлектометра
Рисунок 1 - Общий вид средства измерений
Место нанесения
знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики модификаций 8115В, 8126В, 8136B, 81165B
Наименование характеристики |
Значение | |||
8115В |
8126В |
8136B |
81165B | |
Рабочие длины волн, нм |
1550±20 |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1650±1 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1550 нм: 38 |
-для длины волны 1310 нм: 39 -для длины волны 1550 нм: 38 |
-для длины волны 1310 нм: 39 -для длины волны 1550 нм: 38 -для длины волны 1625 нм: 38 |
-для длины волны 1650 нм: 38 |
Мертвая зона, м, не более
|
2,00 0,65 |
2,00 0,65 |
2,00 0,65 |
2,00 0,65 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | |||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(0,75+140-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03- А, где А - измеряемое ослабление, дБ | |||
Длительность зондирующих импульсов, нс |
5; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 3 - Метрологические характеристики модификаций 8115С, 81162С, 81165С, 8126С
Наименование характеристики |
Значение | |||
8115С |
81162С |
81165С |
8126С | |
Рабочие длины волн, нм |
1550±20 |
1625±10 |
1650 |
1310±20 1550±20 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1550 нм: 43 |
-для длины волны 1625 нм: 42 |
-для длины волны 1650 нм: 41 |
-для длины волны 1310 нм: 43 -для длины волны 1550 нм: 43 |
Мертвая зона, м, не более
|
2,0 0,6 |
2,0 0,6 |
2,0 0,6 |
2,0 0,6 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 |
Наименование характеристики |
Значение | |||
8115С |
81162С |
81165С |
8126С | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(0,75+140-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03- А, где А - измеряемое ослабление, дБ | |||
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 4 - Метрологические характеристики модификаций 8136С, 8138С-65, 8139С
Наименование характеристики |
Значение | ||
8136С |
8138С-65 |
8139С | |
1310±20 |
1310±20 |
1310±20 | |
Рабочие длины волн, нм |
1550±20 |
1550±20 |
1490±20 |
1625±10 |
1650 |
1550±20 | |
-для длины |
-для длины |
-для длины | |
Динамический диапазон измерений |
волны 1310 нм: |
волны 1310 нм: |
волны 1310 нм: |
43,0 |
43,0 |
43,0 | |
ослабления, дБ | |||
-для длины |
-для длины |
-для длины | |
(при усреднении 3 мин, длительности |
волны 1550 нм: |
волны 1550 нм: |
волны 1490 нм: |
импульса 20 мкс, по уровню 98 % от |
43,0 |
43,0 |
42,5 |
максимума шумов) | |||
-для длины |
-для длины |
-для длины | |
волны 1625 нм: |
волны 1650 нм: |
волны 1550 нм: | |
42,0 |
41,0 |
43,0 | |
Мертвая зона, м, не более - при измерении ослабления |
2,0 |
2,0 |
2,0 |
- при измерении положения неоднородности |
0,6 |
0,6 |
0,6 |
от 0 до 0,5; от 0 до 1,0; от 0 до 2, |
0; от 0 до 5,0; | ||
Диапазоны измерений длины, км |
от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от | ||
0 до 160,0; от 0 до 320,0 | |||
Пределы допускаемой абсолютной |
AL=±(0,75+140-5L+6), | ||
погрешности измерений длины, м |
где L - измеряемая длина, м; 6 - |
дискретность | |
отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где |
А - измеряемое ослабление, дБ | |
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; |
10000; 20000 |
Таблица 5 - Метрологические характеристики модификаций 8115D, 81162D, 81165D
Наименование характеристики |
Значение | ||
8115D |
81162D |
81165D | |
Рабочие длины волн, нм |
1550±20 |
1625 |
1650±1 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1550 нм: 48 |
-для длины волны 1625 нм: 48 |
-для длины волны 1650 нм: 46 |
Наименование характеристики |
Значение | ||
8115D |
81162D |
81165D | |
Мертвая зона, м, не более
|
2,5 0,5 |
2,5 0,5 |
2,5 0,5 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(0,75+140’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03- А, где А - измеряемое ослабление, дБ | ||
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 6 - Метрологические характеристики модификаций 8126D, 8136D, 8129D-62
Наименование характеристики |
Значение | ||
8126D |
8136D |
8129D-62 | |
Рабочие длины волн, нм |
1310±20 1550±20 |
1310±20 1550±20 1625 |
1550±20 1625 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1310 нм: 48 -для длины волны 1550 нм: 48 |
-для длины волны 1310 нм: 48 -для длины волны 1550 нм: 48 -для длины волны 1625 нм: 48 |
-для длины волны 1550 нм: 48 -для длины волны 1625 нм: 48 |
Мертвая зона, м, не более
|
2,5 0,5 |
2,5 0,5 |
2,5 0,5 |
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(0,75+140-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03-А, где А - измеряемое ослабление, дБ | ||
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 7 - Метрологические характеристики модификации E8118RUHR65
Наименование характеристики |
Значение |
E8118RUHR65 | |
Рабочие длины волн, нм |
1650±5 |
Динамический диапазон измерений ослабления, дБ (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) |
-для длины волны 1650 нм: 42 |
Мертвая зона, м, не более
|
2,0 0,3 |
Диапазоны измерений длины, км |
от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 40; от 0 до 80; от 0 до 160; от 0 до 320 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(0,75+140-5L+6), где L - измеряемая длина, м; 6 -дискретность отсчета в измеряемом диапазоне длин, м |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03- А, где А - измеряемое ослабление, дБ |
Длительность зондирующих импульсов, нс |
3; 30; 100; 300; 1000; 3000; 10000; 20000 |
Таблица 8 - Основные технические характеристики
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50,0±0,5 |
- напряжение постоянного тока сетевого адаптера, В |
48±1 |
Потребляемая мощность, Вт |
35 |
Габаритные размеры базового блока SmartOTU, мм, не более | |
- высота |
446 |
- ширина |
280 |
- глубина |
89 |
Масса, кг, не более (базовый блок SmartOTU с одним сменным модулем оптического рефлектометра и модулем переключателя) |
9,3 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +50 |
- относительная влажность, % (без конденсации) |
от 0 до 95 |
