Mega Analytics v3.3 · random resource promos · report blocks UX · scroll fix
Номер по Госреестру СИ: 66901-17
66901-17 Анализаторы спектра
(JD745B, JD746B, JD748B)
Назначение средства измерений:
Анализаторы спектра JD745B, JD746B, JD748B предназначены для измерений спектра сигналов и измерений параметров антенно-фидерных устройств (далее - параметры АФУ): коэффициента стоячей волны по напряжению (далее - КСВН), прямых и обратных потерь в коаксиальных трактах совместно с внешними измерительными преобразователями мощности JD731B, JD733A; измерений мощности ВЧ сигнала в передающем тракте совместно с внешними измерительными преобразователями мощности JD731B, JD732B, JD733A, JD734B, JD736B.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
JD745B, JD746B, JD748B
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 6 | 16 | 2,67 |
| ООО "Айтерика" | Юридические лица | 6 | 6 | 1,00 |
| Филиал АО «Связьтранснефть» Западно-Сибирское ПТУС | Юридические лица | 4 | 7 | 1,75 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в тюменской области, Ханты-Мансийском автономном округе-Югра, Ямало-Ненецком автономном округе" | Юридические лица | 4 | 4 | 1,00 |
| ЮЛ | Юридические лица | 3 | 9 | 3,00 |
| Филиал АО «Связьтранснефть» Среднеобское ПТУС | Юридические лица | 3 | 6 | 2,00 |
| Филиал АО "Связьтранснефть" - "Прииртышское ПТУС" | Юридические лица | 3 | 6 | 2,00 |
| Филиал АО "Связьтранснефть" - "Среднеобское ПТУС" | Юридические лица | 3 | 3 | 1,00 |
| Филиал АО "Связьтранснефть" -"Волго-Камское ПТУС" | Юридические лица | 2 | 8 | 4,00 |
| АО "CВЯЗЬТРАНСНЕФТЬ" | Юридические лица | 2 | 6 | 3,00 |
| АО «Связьтранснефть» | Юридические лица | 2 | 3 | 1,50 |
| ПРИОКСКИЙ ФИЛИАЛ АО "CВЯЗЬТРАНСНЕФТЬ" | Юридические лица | 2 | 2 | 1,00 |
| Филиал АО "Связьтранснефть" " Прииртышское ПТУС" | Юридические лица | 2 | 2 | 1,00 |
| ФГУП "Госкорпорация по ОрВД" | Юридические лица | 2 | 2 | 1,00 |
| филиал АО "Связьтранснефть" "Северо-Кавказское ПТУС | Юридические лица | 1 | 4 | 4,00 |
| АЭРОНАВИГАЦИЯ Дальнего Востока филиал ФГУП Госкорпорация по ОрВД. ХАБАРОВСК. | Юридические лица | 1 | 3 | 3,00 |
| АО "СВЯЗЬТРАНСНЕФТЬ" | Юридические лица | 1 | 3 | 3,00 |
| АО "Связьтранснефть" - Северное ПТУС ИНН 7723011906 | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "Связьтранснефть"-"Северное ПТУС" | Юридические лица | 1 | 2 | 2,00 |
| ВГУП "Госкорпорация ОРВД Аэронавигация ДВ" | Юридические лица | 1 | 1 | 1,00 |
| Филиал "Аэронавигация Дальнего Востока" ФГУП "Госкорпорация по ОрВД" | Юридические лица | 1 | 1 | 1,00 |
| АО "Связьтранснефть" - "Северо-Кавказское ПТУС" | Юридические лица | 1 | 1 | 1,00 |
| АО «CВЯЗЬТРАНСНЕФТЬ» | Юридические лица | 1 | 1 | 1,00 |
| АО "Связьтранснефть" - "Северо-Кавказское ПТУС" | Юридические лица | 1 | 1 | 1,00 |
| Филиал АО " Связьтранснефть"-Верхневолжское ПТУС" | Юридические лица | 1 | 1 | 1,00 |
| ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ГОСУДАРСТВЕННАЯ КОРПОРАЦИЯ ПО ОРГАНИЗАЦИИ ВОЗДУШНОГО ДВИЖЕНИЯ В РОССИЙСКОЙ ФЕДЕРАЦИИ" | Юридические лица | 1 | 1 | 1,00 |
| Публичное акционерное общество "Мобильные ТелеСистемы" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "МТС" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b349abe3-f485-83df-c61c-a9b62d9f5aef | 66901-17 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 07.05.2020
Срок свидетельства - 09.03.2022
Номер записи - 158399
ID в реестре СИ - 380799
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
JD746B, JD748B, Анализатор спектра JD746B, JD745B, JD746B, JD748B, Нет модификации, -, JD745B, анализатор EDT-135, Модификация JD748B
Изготовитель - Фирма "Viavi Solutions Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кол-во поверок - 143
Выдано извещений - 6
Кол-во периодических поверок - 105
Кол-во средств измерений - 58
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
№471 от 2017.03.09 Об утверждении типов средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32093-06 16.01.2023 |
Тестеры оптические с ваттметрами, источниками, аттенюаторами, Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
32681-12 10.03.2022 |
Тестеры абонентских линий, HST-3000, HST-3000C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65267-16 16.09.2026 |
Тестеры с транспортным модулем, MTS-5800 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66340-16 30.12.2021 |
Анализаторы сетей Ethernet, SmartClass Ethernet Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
66901-17 09.03.2022 |
Анализаторы спектра, JD745B, JD746B, JD748B Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67263-17 14.04.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68060-17 20.07.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68454-17 30.08.2022 |
Системы оптические измерительные, MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68923-17 23.10.2027 |
Рефлектометры оптические, серии SmartOTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68954-17 23.10.2022 |
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления, MTS-6000A, MTS-6000AV2, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69569-17 04.12.2022 |
Тестеры, MTS 5800v2 с модулем ТЕМ Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70795-18 16.04.2024 |
Измерители оптической мощности, SmartClass Fiber OLP Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71379-18 01.06.2024 |
Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54982-13 31.07.2024 |
Тестеры оптические сетевые, ONT-600 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55154-13 02.08.2024 |
Системы оптические измерительные, MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56193-14 10.12.2024 |
Анализаторы антенно-фидерных устройств, JD723C, JD724C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74818-19 17.04.2024 |
Системы оптические измерительные, MTS-4000 с модулями OTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57706-14 17.06.2024 |
Системы оптические измерительные с модулями, MTS-6000, MTS-6000А, MTS-8000Е (cистемы) OTDR серии 8100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76090-19 13.09.2024 |
Тестеры, MTS 5800-100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 1 | 0 | 11 | 1 | 11 | 0 | 11 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 10 | 0 | 8 | 0 | 9 | 0 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 5 | 2 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 1 | 0 | 8 | 1 | 8 | 0 | 8 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 12 | 0 | 12 | 2 | 12 | 0 | 12 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 6 | 0 | 2 | 0 | 2 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 10 | 8 | 2 | 0 | 4 | 2 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 21 | 1 | 0 | 21 | 0 | 14 | 0 | 14 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
16397 | 14971 |
|
ФБУ НИЦ ПМ-Ростест Москва |
15000 | 14971 |
|
Коломенский филиал ФБУ НИЦ ПМ-Ростест Московская область |
15000 | 14971 |
|
Клинский филиал ФБУ НИЦ ПМ-Ростест Московская область |
15000 | 14971 |
|
Сергиево-Посадский филиал ФБУ НИЦ ПМ-Ростест Московская область |
15000 | 14971 |
Программное обеспечение (далее - ПО) анализаторов выполняет функции задания режимов работы, выбора конкретных параметров входного и выходного сигналов, проведения измерений, представления и сохранения результатов измерений и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения контроллера от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов и приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки): |
Значение: |
|
Идентификационное наименование ПО |
CellAdvisor |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.062.039 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на титульный лист документа «Анализаторы спектра JD745B, JD746B, JD748B. Руководство по эксплуатации» и на лицевую панель анализаторов рядом с наименованием методом наклейки или гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра JD745B, JD746B, JD748B
ГОСТ 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
Техническая документация фирмы-изготовителя «Viavi Solutions Deutschland GmbH», Германия
осуществляется по документу РТ-МП-4104-441-2016 «ГСИ. Анализаторы спектра JD745В, ГО746В, JD748В. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.12.2016 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RR (регистрационный номер 43830-10);
- частотомер универсальный CNT-90XL (регистрационный номер 31811-06);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер 39089-08);
- анализатор электрических цепей векторный ZVA 50 (регистрационный номер 48355-11);
- приемник измерительный R&S FSMR50 (регистрационный номер 50678-12);
- калибратор мощности СВЧ NRPC18 (регистрационный номер 54535-13);
- набор мер КСВН и полного сопротивления I разряда ЭК9-140 (регистрационный номер 36021-07);
- преобразователь измерительный NRP-Z24 (регистрационный номер 37008-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Анализаторы спектра JD745B, JD746B, JD748B (далее - анализаторы) являются многофункциональными измерительными приборами и применяются при разработке, монтаже и эксплуатации радиотехнических устройств и аналоговых и цифровых телекоммуникационных систем (включая GSM, CDMA, WCDMA, LTE). Анализаторы спектра представляют собой перестраиваемые приемники с индикацией выходных сигналов и принцип их действия основан на методе последовательного анализа спектра с использованием быстрого преобразования Фурье (БПФ).
Принцип действия анализаторов при измерении параметров АФУ основан на генерации сканирующего радиосигнала и приёме его отражения от неоднородностей в антенно-фидерном тракте. На основе соотношений параметров излучаемого и принимаемого радиосигналов рассчитываются параметры АФУ.
Анализаторы спектра JD745B, JD746B, JD748B обеспечивают измерение параметров спектра; измерение параметров модулированных сигналов; измерение параметров паразитных и побочных колебаний; измерение полосы излучения и внеполосных излучений; исследование спектров повторяющихся радиоимпульсов; измерений скалярных характеристик передачи двухпортовых цепей; измерений скалярных характеристик затухания отраженного сигнала; векторного анализа цепей; измерений расстояния до повреждения кабеля/расстояния до неоднородности (РДН); управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.
При измерении мощности входного сигнала без применения внешних измерительных преобразователей мощности используется способ широкополосного измерения мощности, основанный на измерении спектра принимаемого сигнала.
Для измерения мощности радиосигналов (включая GSM, CDMA, WCDMA, LTE) анализаторы спектра JD745B, JD746B, JD748B могут комплектоваться внешними измерительными преобразователями мощности JD731B, 10732В, JD733A, JD734В, JD736В. Принцип
действия при измерении мощности с применением внешних преобразователей мощности основан на преобразовании энергии СВЧ в напряжение пропорциональное рассеиваемой мощности.
Дополнительно анализаторы спектра обеспечивают измерения по оптическому SFP-интерфейсу протоколов CPRI и OBSAI для анализа спектра сигнала, измерения параметров модулированных сигналов и другого функционала. Обеспечивается подключение к USB разъему на базовом блоке внешнего оптического USB-микроскопа P5000i или аналогичных комплектных наборов микроскопов.
Обеспечивается подключение к USB разъему на базовом блоке USB-ваттметров MP-60 и MP-80 для измерения оптической мощности в одномодовом и мультимодовом оптическом кабеле.
Режимы работы анализаторов задаются с помощью клавиатуры, расположенной на передней панели корпуса и сенсорной панели. Результаты измерений отображаются на цветном
жидкокристаллическом дисплее. Конструктивно анализаторы выполнены в виде моноблочного переносного прибора.
Основные различия между модификациями и измерительные функции анализаторов представлены в таблице 1.
Таблица 1 - Основные различия между модификациями
|
Модификация анализатора |
Функция (режим) | |||
|
Анализатор спектра |
Анализатор АФУ |
Анализатор радиосвязи |
РЧ измеритель мощности | |
|
JD745B |
+ |
+ |
+ |
+ |
|
JD746B |
+ |
+ |
- |
+ |
|
JD748B |
+ |
- |
+ |
+ |
□
□
10 И 0
0 И 0
10 КЯ 0
0 НВ 0
J.
♦V >d7*sb

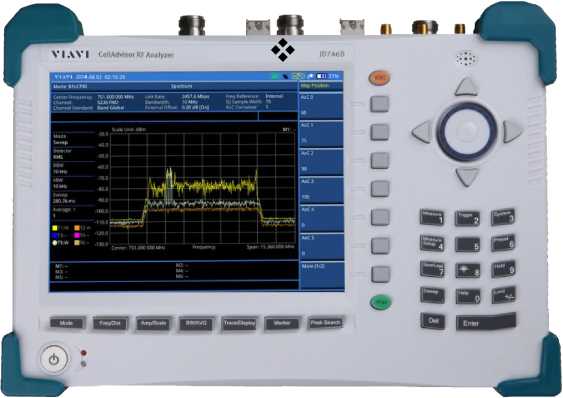

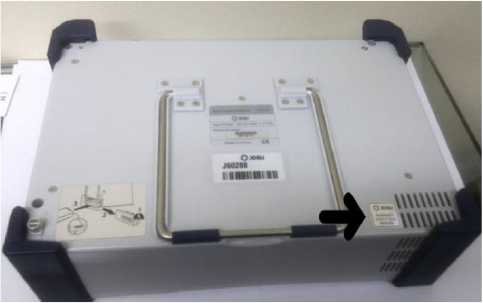

Рисунок 1 - Внешний вид анализатора JD745В v - место нанесения знака утверждения типа
□
□
С
"■ II
II
И_11—в—Я

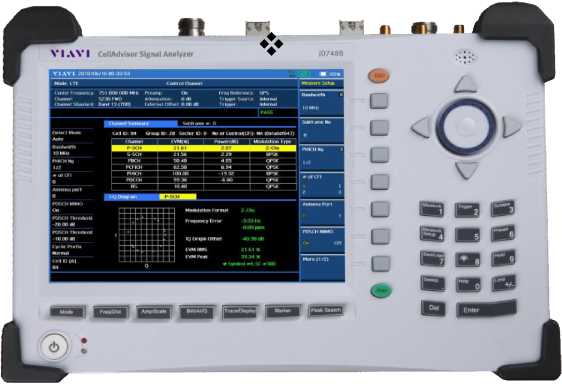

Рисунок 2 - Внешний вид анализатора JD746В
- место нанесения знака утверждения типа
Рисунок 3 - Внешний вид анализатора JD748B v - место нанесения знака утверждения типа
Рисунок 4 - Схема пломбирования анализаторов от несанкционированного доступа - место пломбировки от несанкционированного доступа
Рисунок 5 - Измерительный преобразователь мощности (поглощающий): JD732B (JD734B, JD736B)
Рисунок 6 - Измерительный преобразователь мощности (проходной): JD731B (JD733A)
Таблица 9 -
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор спектра |
JD745В или JD746В или JD748В |
1 шт. |
|
Адаптер питания AC/DC |
G700550326 |
1 шт. |
|
Литий-ионная батарея (Li-Ion), подзаряжаемая |
G710550325 |
1 шт. |
|
USB запоминающее устройство, более 1 Гбайт |
GC72450518 |
1 шт. |
|
Кросс LAN кабель, 1,5 м |
G710550335 |
1 шт. |
|
USB 2.0 кабель типа A-B, 1,8 м |
GC73050515 |
1 шт. |
|
Автомобильный адаптер для прикуривателя 12 B |
G710550323 |
1 шт. |
|
Стилус |
G710550316 |
1 шт. |
|
2-портовый калибровочный набор* |
JD78050507 |
1 шт. |
|
1-портовый калибровочный набор* |
JD78050509 |
1 шт. |
|
Мягкая сумка для транспортировки* |
JD74050341 |
1 шт. |
|
Измерительный преобразователь мощности* |
JD732В |
1 шт. |
|
Измерительный преобразователь мощности* |
JD734В |
1 шт. |
|
Измерительный преобразователь мощности* |
JD736В |
1 шт. |
|
Измерительный преобразователь мощности* |
JD731B |
1 шт. |
|
Измерительный преобразователь мощности* |
JD733А |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
РТ-МП-4104-441-2016 |
1 шт. |
|
* - поставляется по отдельному заказу | ||
Таблица 3 - Метрологические характеристики анализаторов в режиме анализа спектра сигналов
|
Наименование характеристики |
Значение метрологической характеристики |
|
Диапазон частот, МГц |
от 0,1 до 4000 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала в диапазоне от 5 МГц до 4 ГГц |
±5М0-7 |
|
Неравномерность амплитудно-частотной характеристики, на уровне входного сигнала минус 10 дБм1, в диапазоне от 5 МГц до 4 ГГц, дБ, не более |
±1,6 |
|
Диапазон измерений уровня входного сигнала, дБм |
от -120 до +20 |
|
Уровень фазовых шумов относительно уровня на центральной частоте 1 ГГц, дБн/Гц, не более | |
|
при отстройке частоты | |
|
30 кГц |
-90 |
|
100 кГц |
-95 |
|
1 МГц |
-102 |
|
Средний уровень собственных шумов при ослаблении входного аттенюатора 0 дБ, при полосе пропускания 1 Гц, дБм, не более | |
|
Предусилитель выключен: | |
|
10 \"1Гц до 2,3 ГГц включ. |
-140 |
|
св. 2,3 до 3 ГГц включ. |
-138 |
|
св. 3 до 4 ГГц включ. |
-135 |
|
Предусилитель включен: | |
|
10 МГц до 2,3 ГГц включ. |
-155 |
|
св. 2,3 до 3 ГГц включ. |
-153 |
|
св. 3 до 4 ГГц включ. |
-150 |
|
Примечание: 1 - дБм, децибел относительно одного милливатта | |
Таблица 4 - Метрологические характеристики анализаторов JD745B, JD746B в режиме измерений
параметров АФУ
|
Наименование характеристики |
Значение метрологической характеристики |
|
Диапазон частот, МГц |
от 5 до 4000 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала «RF Out» |
±2,540-5 |
|
Диапазон шкалы измерения КСВН |
от 1 до 65 |
|
Пределы допускаемой относительной погрешности измерений |
±0,05^К, где К - измеренное |
|
КСВН |
значение КСВН |
|
Диапазон измерения шкалы обратных потерь, дБ |
от 0 до -60 |
|
Пределы абсолютной погрешности измерений обратных потерь, дБ: - при значениях обратных потерь от 0 до 6,5 дБ включ. |
± 0,5 |
|
- при значениях обратных потерь св. 6,5 до 16 дБ включ. |
± 1,0 |
|
- при значениях обратных потерь св. 16 дБ |
± 1,5 |
Таблица 5 - Метрологические характеристики анализаторов JD745B, JD746B, JD748B в режиме
измерения мощности с использованием встроенного измерителя мощности
|
Наименование характеристики |
Значение метрологической характеристики |
|
Диапазон частот, МГц |
от 10 до 4000 |
|
Диапазон измерений мощности, дБм |
от -50 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала от минус 50 до плюс 20 включ., дБм |
±1,6 |
|
КСВН входа «RF In», не более |
1,9 |
Таблица 6 - Метрологические характеристики анализаторов JD745B, JD746B, JD748B при измерении поглощаемой мощности с использованием внешних измерительных преобразователей мощности (поглощающих) JD732B, JD734B, JD736B
|
Наименование характеристики |
Значение метрологической характеристики |
|
Диапазон частот, МГц |
от 20 до 3800 |
|
Диапазон измерений поглощаемой мощности, мВт |
от 0,001 до 100 |
|
Пределы допускаемой относительной погрешности измерений поглощаемой мощности синусоидального гармонического сигнала, в диапазоне частот от 100 до 3800 МГц, % |
±7 |
|
КСВН входа измерительного преобразователя мощности JD732B, JD734B, JD736B в диапазоне частот от 20 до 3800 МГц, не более |
1,2 |
Таблица 7 - Метрологические характеристики анализаторов JD745B, JD746B, JD748B при измерении мощности с использованием внешних измерительных преобразователей мощности (проходных) JD731B, JD733A
|
Наименование характеристики |
Значение метрологической характеристики |
|
Диапазон частот, МГц:
|
от 300 до 3800 от 150 до 3500 |
|
Диапазон измерений мощности, Вт:
|
от 4 до 30 от 0,10 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений мощности, Вт |
± (0,15-Р + 0,05), где Р - измеренное значение мощности |
|
КСВН входа измерительного преобразователя мощности JD731В, JD733А, в диапазоне частот от 150 до 3800 МГц, не более: |
1,1 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение технической характеристики |
|
Разъемы анализатора: - выходной разъем параметров АФУ «Reflection/RF Out 50 Q» |
розетка 50 Ом N-типа |
|
- входной разъем параметров АФУ «RF In 50 Q» |
розетка 50 Ом N-типа |
|
- входной разъем анализатора спектра «RF In 50 Q» |
розетка 50 Ом N-типа |
|
- USB порт для подключения внешних измерительных преобразователей мощности «USB Host» |
USB 2.0 |
|
Время непрерывной работы анализаторов JD745B, JD746B, JD748B при питании от литий-ионной батареи, ч, не менее: |
3,0 |
|
Масса анализаторов JD745B, JD746B, JD748B с литий-ионной батареей, кг, не более: |
4,4 |
|
Масса внешних измерительных преобразователей мощности, кг, не более: - JD732B, JD734B, JD736B |
0,3 |
|
- JD731B, JD733A |
0,5 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: - анализаторов JD745B, JD746B, JD748B без учета навесных элементов и разъемов /с учетом навесных элементов и разъемов |
295х195х82 / 303х215х95 |
|
- внешних измерительных преобразователей мощности JD732B, JD734B, JD736B без учета разъемов /с учетом разъемов |
64х96х38 / 64х127х38 |
|
- внешних измерительных преобразователей мощности JD731B, JD733A без учета разъемов /с учетом разъемов |
98x119x34 / 120x119x34 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от -20 до +55 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
(мм рт. ст.) |
(от 630 до 800) |
|
- относительная влажность воздуха при температуре +25 °C, %, не более |
95 |
|
Электропитание от внутреннего или внешнего источника постоянного тока, В |
от 18 до 19 |
