Номер по Госреестру СИ: 68454-17
68454-17 Системы оптические измерительные
(MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G)
Назначение средства измерений:
Системы оптические измерительные MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G (далее по тексту - системы), предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности или амплитудой импульсов, анализе структуры сигнала с заданной чувствительностью приемной части, а также измерения параметров оптических линий при тестировании цифровых трактов передачи информации плезиохронной (PDH) и синхронной цифровой иерархии (SDH), оптических транспортных сетей (OTN) и сетей передачи данных Ethernet на скоростях передачи до 112 Гбит/с.
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Внешний вид.
Системы оптические измерительные
Рисунок № 2
Внешний вид.
Системы оптические измерительные
Рисунок № 3
Внешний вид.
Системы оптические измерительные
Рисунок № 4
Внешний вид.
Системы оптические измерительные
Рисунок № 5
Внешний вид.
Системы оптические измерительные
Рисунок № 6
Внешний вид.
Системы оптические измерительные
Рисунок № 7
Внешний вид.
Системы оптические измерительные
Рисунок № 8
Программное обеспечение
Программное обеспечение (ПО) встроенное, выполняет функции отображения на экране информации в удобном для оператора виде, а также задания условий измерений.
Идентификационные данные ПО (для базовых блоков и модулей) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BERT |
Номер версии (идентификационный номер) ПО |
18.0 и выше |
Цифровой идентификатор ПО |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией системы и этикеткой. Модификация ПО возможна только в сервисных центрах фирмы-изготовителя.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным MTS-8000E, MTS-6000AV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки»
Техническая документация фирмы-изготовителя Viavi Solutions Deutschland GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 031.Ф3-17 «Системы оптические измерительные MTS-8000E, MTS-6000AV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 февраля 2017 г.
Основные средства поверки:
-
1) Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Диапазон измеряемой средней мощности оптического излучения от 10-11 до 10-2 Вт.
Длины волн градуировки измерителя мощности (длины волн излучения источников), фиксированные в диапазонах: 632,8 нм; от 840 до 860 нм; 1064 нм; от 1300 до 1320 нм; от 1540 до 1560 нм; от 1485 до 1495 нм; от 1620 до 1630 нм.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки: в диапазоне от 10-11 до 2Д0-3 включительно ±2,5 %; в диапазоне от 2-10-3 до 10-2 Вт включительно ±3,5 %.
Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ±5 %.
Рабочий диапазон длин волн спектральной установки от 500 до 1700 нм.
Пределы допускаемой относительной погрешности измерений относительной спектральной характеристики опорного приёмника ±5 %.
Пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ±1 нм.
-
2) Частотомер универсальный CNT-91R с опцией 40G (регистрационный № 41567-09)
Диапазон измерения частоты: от 1Д0-3 до 4Д010 Гц;
Предел допускаемой относительной погрешности по частоте: ±4-10-10;
Сопротивление входа: 50 Ом.
С устройством извлечения тактовой частоты Agilent N4877A с опто-электронным преобразователем.
Диапазон восстанавливаемых тактовых частот сигнала NRZ: от 50 до 14000 МГц
-
3) Осциллограф цифровой DSO-X 4024А (регистрационный № 53386-13)
Полоса пропускания по уровню минус 3 дБ, не менее: 200 МГц;
Время нарастания переходной характеристики, не более: 1,75 нс;
Диапазон установки коэффициентов отклонения по вертикали (КОТКЛ): от 1 мВ/дел, до 1 В/дел (по входу 50 Ом);
Пределы допускаемой абсолютной погрешности КОТКЛ:от ±0,00064 В до ±0,02-8[дел]- Коткл [В/дел];
Разрешение по вертикали: 8 бит.
-
4) Установка измерительная эталонная по ГоСт Р 8. 607-2004 для воспроизведения фазового дрожания ЭД-01.
основные метрологические характеристики:
Номинальная тактовая частота сигнала: 2048 (код HDB-3); 8448 (код HDB-3); 34368 (код HDB-3); 139264 (код CMI), кГц;
Предел допускаемой относительной погрешности установки тактовой частоты сигнала: от 15Д0-6 до 5040-6;
Частоты встроенного модулирующего генератора синусоидального сигнала: 0,02;0,1; 0,2; 0,4; 1; 10; 20; 50; 100; 400;800 и 3500 кГц;
Пределы устанавливаемых значений размаха (Ар-р) фазового дрожания - до 100 тИ (в зависимости от полосы модулирующих частот и скорости передачи);
Неисключенная систематическая абсолютная погрешность воспроизведения пиковых значений размаха (Ар-р) и амплитуд (А+р, А-р) фазового дрожания:
(-)и ФА/ 10-2Ар-р+ДАш)
где: А0 = (от 0,5 до 1,5) - в зависимости от модулирующей частоты; ДАш = (от 0,0075 до 0,03) тИ - в зависимости от полосы модулирующих частот и скорости передачи.
Среднеквадратическое отклонение (СКо) результата измерения при воспроизведении и передаче размаха (Ар-р) и амплитуд (А+р, А-р) фазового дрожания:
SB=±(b10-3Ap-p+0,00bTH)
Неисключенная систематическая абсолютная погрешность передачи размаха (Ар-р) и амплитуд (А+р, А-р ) фазового дрожания компаратором на шкалах с пределами (от 0 до 20) ТИ; (от 0 до 2) ТИ и (от 0 до 0,2) ТИ:
®n=±(Qn' 10-2Ap-p+’ААшк)
где Qn=(0,4 - 0,5) в зависимости от скорости передачи и модулирующей частоты; ДАшк=(0,005 - 0,02) ТИ - в зависимости от скорости передачи и полосы частот установленной в компараторе.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstr. 5, D-72800 Eningen u.A., Germany
Тел: +49 7121 86 0; Факс: +49 7121 86 12 22; E-mail: sales.germany@viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
Юр. /Фактический адрес: Россия, 129090, Москва, ул. Павловская, 7
ИНН 9909288664
Тел. (495) 956-47-60; Факс (495) 956-47-62; E-mail: sales.cis@viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33; факс: +7 (495) 437-31-47; E-mail: vniiofi@vniiofi.ru
Принцип действия систем основан на:
-
- воспроизведении опорной частоты встроенным задающим генератором и формировании на электрических или оптических выходах различных цифровых испытательных сигналов с заданными параметрами, включая частоту следования и структуру последовательностей сигналов, используемых при тестировании цифровых трактов передачи плезиохронной (PDH) и синхронной цифровой иерархии (SDH), оптических транспортных сетей (OTN) и сетей передачи данных Ethernet;
-
- логическом анализе структуры испытательных или рабочих цифровых сигналов, поступающих на оптический вход системы, что позволяет регистрировать и анализировать ошибки и аварийные сигналы в измерительном и рабочем структурированном сигнале. Результаты анализа (тестирования) отображаются на цифро-графическом диплее и сохраняются в энергонезависимой встроенной памяти;
Система представляет собой прибор, состоящий из базового блока (платформы), выполненного в двух модификациях: MTS-8000E и MTS-6000АV2, причем MTS-8000E может комплектоваться сменными измерительными модулями MSAM, CSAM и транспортным модулем 40G/100G, а MTS-6000АV2 только модулями MSAM и CSAM. Модули MSAM комплектуются вставными блоками физических (электрических и/или оптических) интерфейсов (PIM) в соответствии с заказом. В модули в соответствии с заказом устанавливаются съемные оптические трансиверы (приемопередатчики) стандартов SFP, SFP+ (MSAM и CSAM), XFP (MSAM), CFP (транспортный модуль 40G/100G), CFP2, CFP4 (CSAM), QSFP+, QSFP28 (CSAM и транспортный модуль 40G/100G). Системы имеют несколько конфигураций и программных опций, выбираемых при заказе.
Каждая модификация базового блока по отдельному заказу может быть оборудована переговорным устройством и визуальным детектором повреждений, позволяющим оценить целостность волоконно-оптической линии; имеется возможность подключения видеомикроскопа и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.
Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. Основные элементы управления системы расположены на цветном сенсорном экране передней панели базового блока, в том числе в виде программных клавиш. Общий вид системы на базовом блоке MTS-8000E и MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G и схема пломбирования от несанкционированного доступа изображены на рисунках 1, 2 и 3.

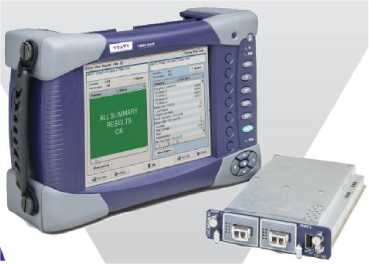

Базовый блок модификации MTS-6000AV2 и модуль MSAM с оптическими интерфейсами
CFP Optics 40G/100G

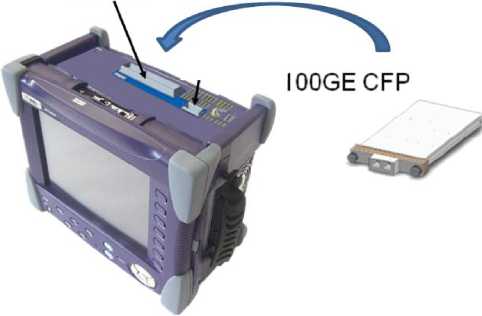

Базовый блок модификации MTS-8000E
с модулем 40G/100G
Рисунок 1 - Общий вид модификаций системы с вставными модулями и блоками

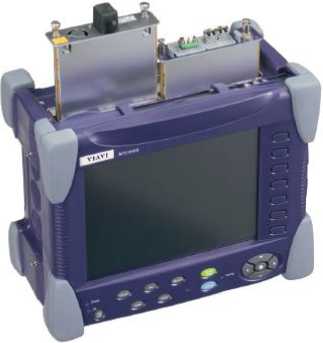

Базовый блок модификации MTS-8000E с двумя модулями MSAM и вставные блоки электрических интерфейсов Е1 и Е3 (PIM) для MSAM

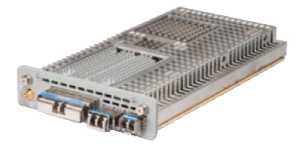

Модуль CSAM
Место нанесения маркировки
Место нанесения знака поверки

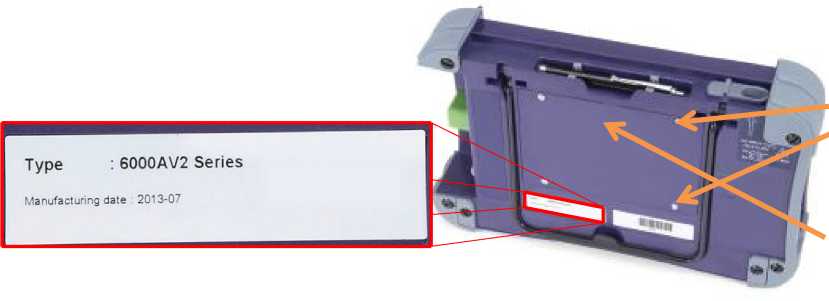

Рисунок 2 - Задняя панель базового блока модификации MTS-6000AV2
Места
пломбирования
Места пломбирования
Место нанесения знака поверки
Recalibration Period One year
Type 8000E senes
OjdsuX
2012-11 Made in France by * r
JDSu France SAS Ct ©N292
Место нанесения маркировки

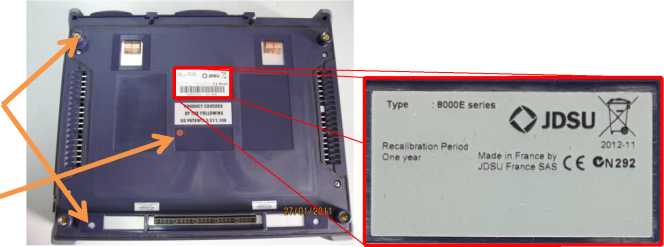

Рисунок 3 - Задняя панель модификации базового блока MTS-8000E
При комплектовании модулем MSAM системы MTS-6000AV2 MTS-8000E позволяют, в зависимости от установленных блоков физических (электрических и/или оптических) интерфейсов (PIM) и оптических приемопередатчиков, осуществлять многофункциональное тестирование в электрических и оптических сетях с интерфейсами PDH (E1, E3, E4), SDH/SONET (STM-1e, STM-1, STM-4, STM-16, STM-64), Ethernet (1GE, 10GE) включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации: 2,048, 34,368, 139,264 Мбит/с с интерфейсами PDH, 155,52, 622,08, 2488,32, 9953,28 Мбит/с с интерфейсами SDH/SONET, 1250,00, 9953,28 10312,50 Мбит/с с интерфейсами Ethernet;
анализ тактовой частоты и измерение мощности оптического сигнала; генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок;
при наличии электрических интерфейсов PDH (E1, E3, E4) и установленной опции “jitter” - измерение джиттера (фазового дрожания) входящего сигнала и генерация тестового сигнала с заданными параметрами фазового дрожания.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей PDH, SDH и Ethernet.
При комплектовании модулем CSAM системы MTS-6000AV2 MTS-8000E позволяют, в зависимости от установленных оптических приемопередатчиков , осуществлять многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET (STM-1, STM-4, STM-16, STM-64, STM-256) и Ethernet (1GE, 10GE, 40GE, 100GE) включая следующее: генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации 155,52, 622,08, 2488,32, 9953,28 39813,12 Мбит/с с интерфейсами SDH/SONET, 1250,00, 9953,28, 10312,50, 41250,00, 103125,00 Мбит/с с интерфейсами Ethernet, в том числе одновременно в нескольких спектральных полосах;
анализ тактовой частоты и измерение мощности оптического сигнала: генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей SDH, Ethernet и оптических транспортных сетей (OTN).
При комплектовании транспортным модулем 40G/100G система MTS-8000E позволяет, в зависимости от установленных оптических приемопередатчиков , осуществлять многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET (STM-256) и Ethernet (40GE, 100GE) включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях передачи информации 39813,12 Мбит/с с интерфейсом SDH/SONET, 41250,00, 103125,00 Мбит/с с интерфейсами Ethernet, в том числе одновременно в нескольких спектральных полосах;
анализ тактовой частоты и измерение мощности оптического сигнала: генерация сдвига тактовой частоты относительно номинального значения; измерения задержки сигнала при передаче по замкнутому маршруту; независимое тестирование приемных и передающих трактов; измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию и мониторингу сетей SDH, Ethernet и оптических транспортных сетей (OTN).
Таблица 6
Наименование |
Количество, шт. |
Базовый блок системы MTS-8000E или MTS-6000АV2 * |
1 |
Модуль MSAM ** |
*** |
Модуль С SAM ** |
*** |
Модуль 40G/100G (только с базовым блоком MTS-8000E) ** |
1 |
Оптические приемопередатчики ** |
*** |
Сетевой адаптер |
1 |
USB-кабель |
1 |
Руководство по эксплуатации |
1 |
* Модификация по выбору заказчика ** Комплектация по выбору заказчика *** Количество по выбору заказчика |
Таблица 2 - Метрологические характеристики систем оптических измерительных MTS-8000E,
MTS-6000AV2 с модулем MSAM
Наименование характеристики | Значение | ||||
Электрические интерфейсы PDH, SDH | ||||
Тип интерфейса |
Е1 |
Е3 |
Е4 |
STM-^ |
Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц |
2,048 |
34,368 |
139,264 |
155,520 |
Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед.
|
±1,5-10-6 ±140’6 | |||
Номинальное значение амплитуды импульсов (для Е4, STM-1 - размах), В: |
3,0 2,37 (RJ48) (BNC) |
1,0 |
1,0 |
1,0 |
Пределы допускаемого отклонения амплитуды импульсов от установленного значения, % |
±10 | |||
Измерение Джиттера на электрических интерфейсах PDH, SDH (опция моДуля MSAM) | ||||
Диапазон размаха вводимого джиттера, тактовых интервалов*, ТИ с частотой модуляции в диапазоне, кГц |
от 0 до 20 от 0,02 до 100 | |||
Пределы допускаемой основной погрешности установки размаха джиттера (А), ТИ при частоте джиттера 1 кГц |
±(0,08-А±0,02**) | |||
Диапазон измерения размаха джиттера, ТИ |
от 0,1 до 10 | |||
Предел допускаемой основной погрешности измерения размаха джиттера (А), ТИ |
±(0,07А±0,025***) |
Наименование характеристики |
Значение | |||||||||||
Оптические интерфейсы SDH, Ethernet | ||||||||||||
Тип интерфейса |
STM-1 |
STM-4 |
STM-16 |
STM-64 |
1GE |
10GE LAN |
10GE WAN | |||||
Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц |
155,52 |
622,08 |
2488,32 |
9953,28 |
1250,00 |
10312,50 |
9953,28 | |||||
Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед.
|
±1,5-10’6 ±140"6 | |||||||||||
Характеристики оптических приемопередатчиков, используемых с моДулем MSAM | ||||||||||||
Приемопередатчик |
Длина волны, нм |
Средняя мощность оптического излучения на выходе, дБм**** |
Минимальная чувствительность входа, дБм, не более | |||||||||
номинальное значение |
границы допустимой абсолютной погрешности |
номинальное значение |
границы допустимой абсолютной погрешности | |||||||||
CSFP-2G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||
CSFP-2G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||
CSFP-2G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||
CSFP-2G5-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||
CSFP-2G5-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||
CSFP-2G5-5-2 |
1547,5 |
±17,5 |
+2 |
±2 |
-23 | |||||||
CSFP-4G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||
CSFP-4G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||
CSFP-4G-3-2 |
1310 |
±20 |
0 |
±2,5 |
-19 | |||||||
CSFPPLUS-10G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||
CSFPPLUS-10G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||
CSFPPLUS-10G-5-2 |
1547,5 |
±17,5 |
+2 |
±2 |
-23 | |||||||
SFPPLUS-1GE-10GE-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||
SFPPLUS-1GE-10GE-3-1 |
1307,5 |
±47,5 |
-7 |
±4 |
-19 | |||||||
CSFPPLUS-1G-10G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||
CSFPPLUS-1G-10G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-13,4 | |||||||
CSFPPLUS-1G-10G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||
CXFP-10G-8-1 |
850 |
±10 |
-3 |
±2 |
-11,1 | |||||||
CXFP-10G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-13,4 | |||||||
CXFP-10G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||
CXFP-10G-5-2 |
1547,5 |
±17,5 |
+2 |
±2 |
-23 | |||||||
* Тактовый (единичный) интервал (ТИ) - интервал времени между соседними тактовыми точками цифрового сигнала электросвязи, величина, обратная тактовой частоте сигнала. ТИ для цифрового сигнала с тактовой частотой 2,048 МГц соответствует значению времени, равному 488 нс. ** Фиксированная составляющая погрешности за счет структуры сигнала *** Фиксированная составляющая погрешности за счет структуры и частоты сигнала ****(дБм) обозначает отношение оптической мощности в дБ к опорной мощности 1 мВт |
Наименование характеристики |
Значение | |||||||||||||
Оптические интерфейсы SDH, Ethernet | ||||||||||||||
Тип интерфейса |
STM-1 |
STM-4 |
STM-16 |
STM-64 |
STM-256 |
1GE |
10GE LAN |
10GE WAN |
40 GE |
100GE | ||||
Номинальные значения тактовой частоты выходного сигнала (скорости передачи информации), МГц |
155,52 |
622,08 |
2488,32 |
9953,28 |
39813,12 9953,28* |
1250,00 |
10312,50 |
9953,28 |
10312,50* |
25781,25* 103125,00** | ||||
Пределы допускаемой относительной погрешности тактовой частоты выходного сигнала (скорости передачи информации), отн.ед.
|
±1,5-10’6 ±Т10'6 | |||||||||||||
Характеристики оптических приемопередатчиков, используемых с моДулем CSAM | ||||||||||||||
Приемопередатчик |
Длина волны, нм |
Средняя мощность оптического излучения на выходе (на спектральную полосу), дБм |
Минимальная чувствительность входа (на спектральную полосу), дБм, не более | |||||||||||
номинальное значение |
границы допускаемой абсолютной погрешности |
номинальное значение |
границы допускаемой абсолютной погрешности | |||||||||||
CSFP-2G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||||
CSFP-2G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||||
CSFP-2G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||||
CSFP-2G5-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||||
CSFP-2G5-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 | |||||||||
CSFP-2G5-5-2 |
1547,5 |
±17,5 |
+2 |
±2 |
-23 | |||||||||
CSFP-4G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 | |||||||||
CSFP-4G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||||
CSFP-4G-3-2 |
1310 |
±20 |
0 |
±2,5 |
-19 | |||||||||
CSFPPLUS-10G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-11 | |||||||||
CSFPPLUS-10G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 |
Наименование характеристики Значение | |||||
Приемопередатчик |
Длина волны, нм |
Средняя мощность оптического излучения на выходе (на спектральную полосу), дБм |
Минимальная чувствительность входа (на спектральную полосу), дБм, не более | ||
номинальное значение |
границы допускаемой абсолютной погрешности |
номинальное значение |
границы допускаемой абсолютной погрешности | ||
CSFPPLUS-10G-5-2 |
1547,5 |
±17,5 |
+2 |
±2 |
-23 |
SFPPLUS-1GE-10GE-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 |
SFPPLUS-1GE-10GE-3-1 |
1307,5 |
±47,5 |
-7 |
±4 |
-19 |
CSFPPLUS-1G-10G-8-1 |
850 |
±10 |
-5,2 |
±4,5 |
-17 |
CSFPPLUS-1G-10G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-13,4 |
CSFPPLUS-1G-10G-5-1 |
1547,5 |
±17,5 |
+0,5 |
±1,5 |
-16 |
CSFPPLUS-16G-8-1 |
850 |
±10 |
-3 |
±2 |
-11,1 |
CSFPPLUS-16G-3-1 |
1310 |
±20 |
-3,5 |
±2,5 |
-13,4 |
CCFP2-112G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 |
1300,00
1309,00 |
±1,5 |
+0,1 |
±4,4 |
-8,6 |
CCFP2-112G-8-10 |
850 |
±10 |
-2,6 |
±5 |
-9,5 |
CCFP4-112G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 |
1300,00
1309,00 |
±1,5 |
+0,1 |
±4,4 |
-8,6 |
CQSFP-43G-3-4 в полосе 0 в полосе 1 в полосе 2 в полосе 3 |
1271 1291 1311 1331 |
±6,5 |
-1,8 |
±5,1 |
-9,6 |
CQSFP-40G-8-4 |
850 |
±10 |
-2,6 |
±5 |
-10,5 |
* Значение тактовой частоты выходного сигнала (скорости передачи ин ** Значение тактовой частоты выходного сигнала (скорости передачи и |
ормации) в одной спектральной полосе при передаче по 4 полосам формации) в одной спектральной полосе при передаче по 10 полосам |
с транспортным модулем 40G/100G
Наименование характеристики |
Значение | |||||||
Оптические интерфейсы SDH, Ethernet | ||||||||
Тип интерфейса |
STM-256 |
40 GE |
100GE | |||||
Номинальные значения |
39813,12 |
10312,50* |
25781,25* | |||||
тактовой частоты выходного |
9953,28* |
10312,50** | ||||||
сигнала (скорости передачи | ||||||||
информации), МГц | ||||||||
Пределы допускаемой | ||||||||
относительной погрешности | ||||||||
тактовой частоты выходного | ||||||||
сигнала (скорости передачи | ||||||||
информации), отн.ед. | ||||||||
- основной (при выпуске | ||||||||
из производства) |
±1,5- |
10-6 | ||||||
- дополнительной | ||||||||
(из-за старения), за год |
±140’6 | |||||||
Характеристики оптических приемопередатчиков, используемых с транспортным |
моДулем 40G/100G | |||||||
Приемопередатчик |
Длина волны, нм |
Средняя мощность |
Минимальная | |||||
оптического излучения на |
чувствительность | |||||||
выходе (на спектральную |
входа | |||||||
полосу), дБм |
(на спектральную | |||||||
номинальное |
границы |
номинальное |
границы |
полосу), дБм, | ||||
значение |
допустимой |
значение |
допустимой |
не более | ||||
абсолютной |
абсолютной | |||||||
погрешности |
погрешности | |||||||
ССГР-112О-3-4 | ||||||||
в полосе 0 |
1295,50 | |||||||
в полосе 1 |
1300,00 |
±1,5 |
0 |
±2,9 |
-10,3 | |||
в полосе 2 |
1304,50 | |||||||
в полосе 3 |
1309,00 | |||||||
ССГР-112О-5-10 | ||||||||
в полосе 0 |
1523 | |||||||
в полосе 1 |
1531 | |||||||
в полосе 2 |
1539 | |||||||
в полосе 3 |
1547 | |||||||
в полосе 4 |
1555 |
±2 |
0 |
±3 |
-7,3 | |||
в полосе 5 |
1563 | |||||||
в полосе 6 |
1571 | |||||||
в полосе 7 |
1579 | |||||||
в полосе 8 |
1587 | |||||||
в полосе 9 |
1595 | |||||||
ССГР-112О-8-10 |
850 |
±10 |
-2,6 |
±1,5 |
-9,5 | |||
С.’С’Р'Р-43С-5-1 |
1550 |
±30 |
-1,5 |
±15 |
-7,0 | |||
CQSFP-43G-3-4 | ||||||||
в полосе O |
1271 | |||||||
в полосе 1 |
1291 |
±6,5 |
-1,8 |
±5,1 |
-9,6 | |||
в полосе 2 |
1311 | |||||||
в полосе 3 |
1331 | |||||||
СQSFP-40G-8-4 |
850 |
±10 |
-2,6 |
±5 |
-10,5 | |||
* Значение тактовой частоты выходного сигнала |
(скорости передачи информации) в одной | |||||||
спектральной полосе при передаче по 4 полосам | ||||||||
** Значение тактовой |
частоты выходного сигнала (скорости |
передачи информации) в одной | ||||||
спектральной полосе при передаче по 10 полосам |
Таблица 5 - Технические характеристики
Характеристики |
Значение |
Размеры платформы 8000 с модулем 40G/100G, или модулями MSAM и CSAM (высотахширинах глубина), мм, не более Масса (с батареями), кг, не более |
290x188x97 6,0 |
Размеры базового блока 6000А с модулем MSAM или CSAM (высотахширинахглубина), мм, не более Масса (с батареями), кг, не более |
326x267x93 3,4 |
Сопротивление входа и выхода электрических интерфейсов BNC (при наличии) модуля MSAM (номинальные значения), Ом |
75 |
Максимальное затухание сигнала на входе электрических интерфейсов BNC (при наличии) модуля MSAM, относительно номинального уровня, дБ |
20 |
Рабочие условия эксплуатации:
|
от 0 до +40 от 5 до 95 |
Условия транспортирования и хранения:
|
от -20 до +60 95 |
Питание систем осуществляется от сети переменного тока частотой 50 Гц и напряжением 220±22 В через фирменный адаптер/зарядное устройство. Общее энергопотребление системы не превышает 300 Вт.
