Номер по Госреестру СИ: 55154-13
55154-13 Системы оптические измерительные
(MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110)
Назначение средства измерений:
Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 (далее по тексту-системы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).
Внешний вид.
Системы оптические измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 02.08.2023
Номер записи -
ID в реестре СИ - 397191
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация MTS-6000A, модуль спектрального анализатора OSA-110, модель OSA-110M, модификация MTS-6000, модуль спектрального анализатора OSA-110, модель OSA-110M, OSA-110M №М-0092, OSA-100M, MTS-8000Е, MTS-6000А с модулем 8126C, MTS-6000AV2, MTS-6000A, мод. OSA-110M, MTS-6000A мод. OSA-110М, MTS-6000A мод. OSA-110M, MTS-6000A, MTS-6000 с модулем OSA-110 M, MTS-6000 мод. OSA-110M, MTS-6000 с модулем OSA-110M, MTS-6000,
Производитель
Изготовитель - Фирма "Viavi Solutions Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 26
Выдано извещений - 5
Кол-во периодических поверок - 23
Кол-во средств измерений - 7
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№528 от 2019.03.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№3417 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Горное дело" (ТК 269)
Наличие аналогов СИ: Системы оптические измерительные (MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Viavi Solutions Deutschland GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32093-06 16.01.2023 |
Тестеры оптические с ваттметрами, источниками, аттенюаторами, Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
32681-12 10.03.2022 |
Тестеры абонентских линий, HST-3000, HST-3000C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65267-16 16.09.2026 |
Тестеры с транспортным модулем, MTS-5800 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66340-16 30.12.2021 |
Анализаторы сетей Ethernet, SmartClass Ethernet Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
66901-17 09.03.2022 |
Анализаторы спектра, JD745B, JD746B, JD748B Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67263-17 14.04.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68060-17 20.07.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
68454-17 30.08.2022 |
Системы оптические измерительные, MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68923-17 23.10.2027 |
Рефлектометры оптические, серии SmartOTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68954-17 23.10.2022 |
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления, MTS-6000A, MTS-6000AV2, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69569-17 04.12.2022 |
Тестеры, MTS 5800v2 с модулем ТЕМ Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70795-18 16.04.2024 |
Измерители оптической мощности, SmartClass Fiber OLP Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71379-18 01.06.2024 |
Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54982-13 31.07.2023 |
Тестеры оптические сетевые, ONT-600 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55154-13 02.08.2023 |
Системы оптические измерительные, MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56193-14 10.12.2023 |
Анализаторы антенно-фидерных устройств, JD723C, JD724C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74818-19 17.04.2024 |
Системы оптические измерительные, MTS-4000 с модулями OTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57706-14 17.06.2024 |
Системы оптические измерительные с модулями, MTS-6000, MTS-6000А, MTS-8000Е (cистемы) OTDR серии 8100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76090-19 13.09.2024 |
Тестеры, MTS 5800-100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Системы оптические измерительные (MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 3 | 1 | 3 | 1 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 1 | 2 | 0 | 2 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы оптические измерительные (MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
15620 | 15848 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
17520 | 15848 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
15439 | 15848 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
13650 | 15848 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
17010 | 15848 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО),входящее в состав системы, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
MTS-6000 |
MTS-6000A |
MTS-8000E | |
|
Идентификационное наименование ПО |
Fiber optics |
Fiber optics |
Fiber optics |
|
Номер версии (идентификационный номер) ПО |
v4.50 и выше |
v10.06 и выше |
v11.02 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом и в виде наклейки на заднюю панель корпуса прибора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины м времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Поверка
Поверка осуществляется по документу МП 68.Д4-13 «Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 марта 2013 г.Основные средства поверки:
Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи (ВОСП) Рег.№ГЭТ 170-2011.
Рабочий спектральный диапазон 0,6-1,7 мкм
Неисключительная систематическая погрешность измерений длины волны: не более 0Х=1,17-1О’7 отн.ед.
Среднее квадратическое отклонение: Sl=5,3140-9 мкм
Рабочий эталон единицы длины волны оптического излучения для волоконнооптических систем связи и передачи информации «РЭДВ» (номер в Федеральном информационном фонде по обеспечению единства измерений 32225-06).
Рабочий эталон повышенных уровней средней мощности для ВОСП «РЭСМ-ВП», зав. № 30 (номер в Федеральном информационном фонде по обеспечению единства измерений 44048-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус системы, место нанесения указано на рисунке 1.
Изготовитель
Viavi Solutions Deutschland GmbH, ГерманияАдрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm, Germany
Телефон: +49 (0) 7121 86 0
Web-сайт: www.viavisolutions.com
E-mail: sales.cis@viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
ИНН 9909288664
Адрес: 115093, г. Москва, ул. Павловская, д.7
Телефон: +7 (495) 956-47-60
Факс: +7 (495) 956-47-62
Web-сайт: www.viavisolutions.com
E-mail: sales.cis@viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56
Факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия системы основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000, MTS-6000A, MTS-8000E, каждая из которых может комплектоваться сменным измерительным модулем спектрального анализатора OSA-110, представленного двумя моделями OSA-110M и OSA -110H. Сменным модуль спектрального анализатора OSA-110 устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов.
Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Модификации базового блока MTS-6000, MTS-6000A более компактны по сравнению с MTS-8000E, основное отличие модификаций друг от друга состоит в прилагаемом меню сервисных функций. Для ограничения доступа внутрь корпуса базового блока системы производится его пломбирование.
Каждая из модификаций базового блока системы имеет встроенный визуальный детектор повреждений, позволяющий оценить целостность волоконно-оптической линии; также имеется возможность подключения видеомикроскопа, позволяющего обнаруживать поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.
Общий вид систем оптических измерительных MTS-6000, MTS-6000A, MTS-8000E представлен на рисунке 1.
Задняя панель базового блока модификации MTS-8000E представлена на рисунке 2.
Задняя панель базового блока модификаций MTS-6000, MTS-6000A представлена на рисунке 3.
модификация
MTS-8000E
модификация
MTS-6000A, MTS-
Место нанесения знака поверки
Сменный измерительный модуль спектрального анализатора OSA-110
Рисунок 1 - Общий вид систем оптических измерительных MTS-6000, MTS-6000A, MTS-8000E
Место размещения наклейки со знаком утверждения типа
Наклейки с пломбирующим эффектом
Рисунок 2 - Задняя панель базового блока модификации MTS-8000E
Место размещения наклейки со знаком утверждения типа
Место
пломбирования

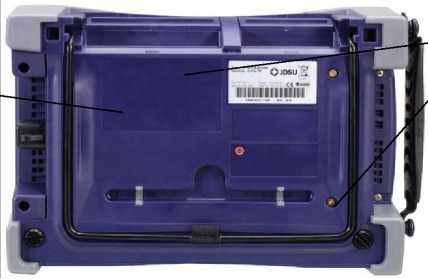

Рисунок 3 - Задняя панель базового блока модификаций MTS-6000, MTS-6000A
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Базовый блок |
- |
1 шт. |
|
Модуль спектрального анализатора |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Руководство по эксплуатации |
OSA-110M-150/-18X- 500/-500R |
1 экз. |
|
Кейс для переноски |
- |
1 шт. |
|
Методика поверки |
МП 68.Д4-13 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины волны, нм |
от 1260 до 1650 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны (при температуре от 18 до 23 0С, в диапазоне длин волн от 1520 до 1565 нм), нм |
±0,05 |
|
Разрешение по шкале длин волн, нм |
0,001 |
|
Динамический диапазон измерений уровня средней мощности оптического излучения (в диапазоне длин волн от 1520 до 1610 нм), дБм* -модуль спектрального анализатора OSA-110M -модуль спектрального анализатора OSA-110H |
от -60 до +15 от -50 до +25 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (в диапазоне температур от 18 до 23 0С, в диапазоне длин волн от 1520 до 1565 нм и уровне входной мощности -10 дБм), дБ |
±0,6 |
|
Разрешение при измерении уровня средней мощности, дБ |
0,01 |
|
* где дБм - дБ относительно 1 мВт | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется: -модификации MTS-6000 и MTS-6000A - от Li-ion |
19 |
|
батареи напряжением, В -модификация MTS-8000E - от двух Li-ion батарей |
24 |
|
напряжением, В -от сети переменного тока через блок питания (сетевой адаптер) напряжением, В |
220±22 |
|
частотой, Гц |
50±0,5 |
|
Габаритные размеры (Д*Ш*В), мм, не более: -базовый блок модификаций MTS-6000 и MTS-6000A с одним сменным модулем и батареей |
285x189x95 |
|
-базовый блок модификации MTS-8000E с двумя батареями |
326x267x93 |
|
Масса, кг, не более -базовый блок модификации MTS-6000 и MTS-6000A с одним сменным модулем и батареей |
3,4 |
|
- базовый блок модификации MTS-8000E с двумя батареями |
4,28 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающей среды, 0С Относительная влажность воздуха, % |
от 5 до 40 от 0 до 95 (без конденсации) |
