32093-06 Тестеры оптические с ваттметрами, источниками, аттенюаторами
(Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы))
Назначение средства измерений:
Тестеры оптические с ваттметрами OLP-55, источниками OLS-55/56, аттенюаторами OLA-54/55 серии Smart 55 (далее по тексту - тестеры) предназначены для измерений оптической мощности и затухания в оптических кабелях и оптических компонентах в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Тестеры оптические с ваттметрами, источниками, аттенюаторами

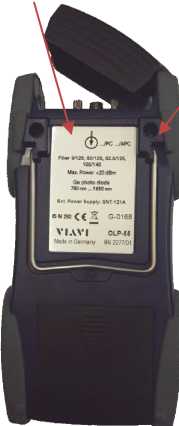

Рисунок № 1
Внешний вид.
Тестеры оптические с ваттметрами, источниками, аттенюаторами

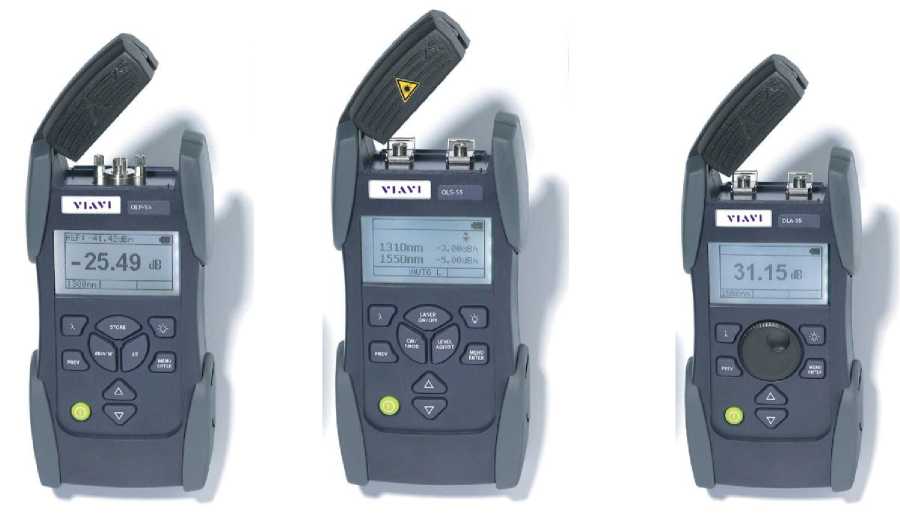

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.01.2023
Номер записи - 117913
ID в реестре СИ - 340313
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
OLS-15, OLP-55/04, OLP-55/01, OLP-55, исп. 1, OLP-55, OLS-55, OLA-55, OLP-55 Исполнение 01, OLP-55 исп. 01, OLP-55 (ваттметры), OLP-55 (ваттметр исп. 2277/01), OLS-55 (источник исп. 2279/01), OLP-55, OLA-55M, OLA-55/1, OLA-55 (аттенюаторы), OLA-55, OLA-54/55 (аттенюаторы), OLA-54/55 , OLA-54, OBS-550, OLP-55 (ваттметры),
Производитель
Изготовитель - Фирма "Viavi Solutions Deutschland GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2381
Выдано извещений - 0
Кол-во периодических поверок - 841
Кол-во средств измерений - 213
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2966 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Тестеры оптические с ваттметрами, источниками, аттенюаторами (Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы))
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
32093-06 Тестеры оптические с ваттметрами, источниками, аттенюаторами (Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы)) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
78782-20 Рефлектометры солнечные (РС-К) АО "Композит" (РОССИЯ г.Королев) |
32093-06 Тестеры оптические с ваттметрами, источниками, аттенюаторами (Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы)) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
79473-20 Преобразователи измерительные многофункциональные ("ПАРМА Т400") Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА") (РОССИЯ г. Санкт-Петербург) |
32093-06 Тестеры оптические с ваттметрами, источниками, аттенюаторами (Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы)) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
78792-20 Тестеры оптические (ТОПАЗ-7000) ООО "НПК "СвязьСервис" (РОССИЯ г.С.-Петербург) |
32093-06 Тестеры оптические с ваттметрами, источниками, аттенюаторами (Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы)) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
79551-20 Аттенюаторы оптические (серии ТОПАЗ-5000) Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32093-06 16.01.2023 |
Тестеры оптические с ваттметрами, источниками, аттенюаторами, Smart 55 (тестеры), OLP-55 (ваттметры), OLS-55/56 (источники), OLA-54/55 (аттенюаторы) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
32681-12 10.03.2022 |
Тестеры абонентских линий, HST-3000, HST-3000C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
65267-16 16.09.2026 |
Тестеры с транспортным модулем, MTS-5800 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
66340-16 30.12.2021 |
Анализаторы сетей Ethernet, SmartClass Ethernet Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
66901-17 09.03.2022 |
Анализаторы спектра, JD745B, JD746B, JD748B Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
67263-17 14.04.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, SmartOTU (системы) 8100 EVO, E8118RUHR65 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
68060-17 20.07.2022 |
Системы оптические измерительные с модулями оптического рефлектометра, MTS-2000, MTS-4000, MTS-5800 (системы) 4100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
68454-17 30.08.2022 |
Системы оптические измерительные, MTS-8000E, MTS-6000АV2 с модулями MSAM, CSAM и транспортным модулем 40G/100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
68923-17 23.10.2027 |
Рефлектометры оптические, серии SmartOTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
68954-17 23.10.2022 |
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления, MTS-6000A, MTS-6000AV2, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
69569-17 04.12.2022 |
Тестеры, MTS 5800v2 с модулем ТЕМ Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
70795-18 16.04.2024 |
Измерители оптической мощности, SmartClass Fiber OLP Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
71379-18 01.06.2024 |
Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне, MTS-8000E(V2) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
54982-13 31.07.2023 |
Тестеры оптические сетевые, ONT-600 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
55154-13 02.08.2023 |
Системы оптические измерительные, MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
56193-14 10.12.2023 |
Анализаторы антенно-фидерных устройств, JD723C, JD724C Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74818-19 17.04.2024 |
Системы оптические измерительные, MTS-4000 с модулями OTDR Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
57706-14 17.06.2024 |
Системы оптические измерительные с модулями, MTS-6000, MTS-6000А, MTS-8000Е (cистемы) OTDR серии 8100 (модули) Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76090-19 13.09.2024 |
Тестеры, MTS 5800-100G Фирма "Viavi Solutions Deutschland GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Аттенюаторы оптические (серии ТОПАЗ-5000)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Концепт Эксперт" (RA.RU.310529) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 612 | 132 | 0 | 612 | 0 | 606 | 0 | 606 | ||
МАКРОРЕГИОНАЛЬНЫЙ ФИЛИАЛ "ЦЕНТР" ПАО "РОСТЕЛЕКОМ" (1642) | 12 | 0 | 12 | 0 | 4 | 0 | 4 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 29 | 6 | 0 | 29 | 0 | 29 | 0 | 29 | |
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ «Костромской ЦСМ» (RA.RU.311489) | РСТ | 61 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 90 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Ростовский филиал ОАО "Ростелеком" (1642) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 26 | 2 | 0 | 26 | 0 | 21 | 0 | 21 | |
Самарский филиал ОАО "Ростелеком" (1642) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 149 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "КИА" (РОСС RU.0001.310033) | 23 | 5 | 1 | 22 | 0 | 22 | 1 | 21 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ в Костромской области" (RA.RU.311489) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО «Связьтранснефть» (1098) | 162 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ставропольский филиал ПАО "Ростелеком" МРФ Юг (1642) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 19 | 2 | 0 | 19 | 0 | 13 | 0 | 13 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "CВЯЗЬТРАНСНЕФТЬ" (RA.RU.311410) | 482 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "Связьтранснефть" (RA.RU.311410) | 72 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Сахалинский ЦСМ» (RA.RU.311389) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 51 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Связьтранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 107 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
Иркутский филиал ПАО "Ростелеком" МРФ "Сибирь" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 11 | 0 | 11 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 | ||
Ульяновский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 8 | 4 | 1 | 7 | 0 | 8 | 1 | 7 |
Стоимость поверки Аттенюаторы оптические (серии ТОПАЗ-5000)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Краснодарский ЦСМ Краснодарский край |
7621 | 6839 |
ФБУ Красноярский ЦСМ Красноярский край |
5848 | 6839 |
ФБУ Красноярский ЦСМ Красноярский край |
6021 | 6839 |
ФБУ Красноярский ЦСМ Красноярский край |
6575 | 6839 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
4920 | 6839 |
Программное обеспечение
Ваттметры, источники излучения и аттенюаторы из состава тестера функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, задания условий измерения и сохранения результатов измерений в памяти прибора.
Для защиты от несанкционированного доступа корпуса тестеров пломбируются. Пломбируется гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть со стороны задней панели.
Идентификационные данные программы микроконтроллера каждого из устройств тестера приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
OLP55 |
OLS55/56 |
OLA54/55 |
Номер версии (идентификационный номер) ПО |
03.50 и выше |
03.50 и выше |
03.31 и выше |
Цифровой идентификатор ПО |
3FECFA84 |
AC445233 |
CC430688 |
Алгоритм вычисления цифрового идентификатора |
md5 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом штемпелевания и на корпус тестеров методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к тестерам оптическим с ваттметрами OLP-55, источниками OLS-55/56, аттенюаторами OLA-54/55 серии Smart 55ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки
Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки.
ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины для волоконно-оптических систем связи и передачи информации
Поверка
Поверкаосуществляется по документам ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки» и Р 50.2.070-2009 «Государственная система обеспечения единства измерений. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
Рабочий эталон по ГОСТ 8.585-2013 (рег. № 32837-06).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Viavi Solution Deutschland GmbH, ГерманияАдрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm., Germany
Телефон: +49 (0)7121 86 0 www.viavisollutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)ИНН:9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: +7(495)956-47-60, факс: +7(495)956-47-62
E-mail: Julia.Kolomoets@viavisolutions.com
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «всероссийский научноисследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон (факс): +7 (495) 437-56-33, 437-31-47
E-mail: vniiofi@vniiofi.ru
В состав тестера входят три устройства, каждое из которых может функционировать самостоятельно: ваттметр оптический ОLР-55, источник оптического излучения ОLS-55/56 и аттенюатор оптический ОLA-54/55.
Принцип действия ваттметра оптического основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Принцип действия аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального фильтра.
В тестерах имеются жидкокристаллический дисплей для отображения измерительной информации и кнопки для управления режимами работы.
Общий вид тестеров, места нанесения знака утверждения типа и пломбировки представлены на рисунках 1 и 2.
Ваттметр оптический OLP-55
Источник оптического излучения OLS-55/56
Аттенюатор оптический OLA-54/55
Рисунок 1 - Вид лицевой панели
Место нанесения знака утверждения типа
Место пломбировки
Рисунок 2 - Вид задней панели
Таблица 2 - Метрологические характеристики ваттметра оптического OLP-55
Наименование характеристики |
Значение характеристики для исполнений ваттметра оптического | |||
2277/01 |
2277/02 |
2277/03 |
2277/04 | |
Диапазон длин волн исследуемого излучения, нм |
от 780 до 1650 | |||
Длины волн калибровки, нм |
850, 1310, 1550, 1625 | |||
Диапазон измеренийуровня оптической мощности (Р), дБм |
от -60 до 18 |
от -70 до 11 |
от -47 до 26 |
от -47 до 30 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ | ||||
* где W - численное значение оптической мощности в нВт: W=100,1 Р+6, а значения А и В приведены в таблице 3. |
Таблица 3 - Коффициенты для расчета предела допускаемой относительной погрешности измерений уровня средней мощности
Значения для длин волн, нм |
Исполнения ваттметра оптического OLP-55 | |||||||
2277/01 |
2277/02 |
2277/03 |
2277/04 | |||||
А |
В |
А |
В |
А |
В |
А |
В | |
850 |
0,25 |
0,8 |
0,3 |
0,15 |
0,33 |
25 |
0,33 |
25 |
1300, 1310 |
0,2 |
0,2 |
0,2 |
0,02 |
0,25 |
4 |
0,25 |
4 |
1550 |
0,4 |
0,2 |
0,2 |
0,02 |
0,25 |
4 |
0,25 |
4 |
1625 |
0,6 |
0,6 |
0,4 |
0,02 |
0,5 |
4 |
0,5 |
4 |
Таблица 4 - Метрологические характеристики источника оптического излучения OLS-55/56
Наименование характеристики |
Значение характеристики для исполнений источника оптического излучения | |||
OLS-55 |
OLS-56 | |||
01 |
02 |
одномодовый канал |
многомодовый канал | |
Длины волн излучения, нм |
1310±20 1550±20 |
1310±20 1550±20 1625±20 |
1310±20 1550±20 |
850±20 1300±20 |
Уровень мощности излучения в непрерывном режиме, регулируемый в диапазоне, дБм |
от -7 до 0 | |||
Нестабильность уровня мощности излучения за 15 минут, дБ, не более |
0,02 |
Таблица 5 - Метрологические характеристики аттенюатора оптического OLA-54/55
Наименование характеристики |
Значение характеристик и для исполнений аттенюатора оптического | |
ОLА-54 |
ОLА-55 | |
Тип оптического волокна |
многомодовое |
одномодовое |
Диапазон устанавливаемых значений длин волн, нм |
от 750 до 1350 |
от 1260 до 1650 |
Длины волн калибровки, нм |
850, 1300 |
1310, 1550, 1625 |
Диапазон регулировки ослабления, дБ |
от 2,5 до 60 |
от 2 до 60 |
Собственные потери, дБ, не более |
2,5 |
2 |
Пределы допускаемой абсолютной погрешности установки ослабления |
- |
±0,8 |
Повторяемость установки ослабления |
0,1 |
0,1 |
Таблица 6 - Технические характеристики тестеров
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В |
220±22 |
Рабочие условия эксплуатации тестера:
|
от -10 до 40 95 от 84 до 106,7 |
Г абаритные размеры (высота х ширина х длина), мм, не более |
95x60x195 |
Масса, кг, не более |
0,5 |
Ссылки на другие типы СИ
- 23964-02 Газоанализаторы
- 13185-11 Преобразователи пневматичес...
- 71206-18 Трансформаторы тока
- 91215-24 Микроскопы сканирующие элек...
- 32744-06 Нивелиры лазерные
- 36237-07 Стаканы мерные
- 25764-03 Преобразователи давления из...
- 21304-11 Измерители твердости динами...
- 27936-04 Рефлектометр
- 9097-83 Преобразователи промышленные
