Номер по Госреестру СИ: 54982-13
54982-13 Тестеры оптические сетевые
(ONT-600)
Назначение средства измерений:
Тестеры оптические сетевые серии ONT-600 (далее - тестеры) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности, измерении параметров передачи, а также анализе структуры сигнала с заданной чувствительностью приемной части при тестировании цифровых трактов и компонентов волоконно-оптических сетей связи.
Внешний вид.
Тестеры оптические сетевые
Рисунок № 1
Внешний вид.
Тестеры оптические сетевые
Рисунок № 2
Внешний вид.
Тестеры оптические сетевые
Рисунок № 3
Внешний вид.
Тестеры оптические сетевые
Рисунок № 4
Внешний вид.
Тестеры оптические сетевые
Рисунок № 5
Внешний вид.
Тестеры оптические сетевые
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам оптическим сетевым серии ONT-600
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.585-2005 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Техническая документация изготовителя «Viavi Solutions Deutschland GmbH», Германия: 30173081 001 0212 ONT600.OPT.TM.AE
Поверка
Поверкаосуществляется по документу МП 54982-13 «Тестеры оптические сетевые серии ONT-600. Методика поверки», утвержденному ФГУП ЦНИИС 21.08.2013 г.
Основные средства поверки:
-
- частотомер электронно-счетный 43-63/1: 0,1 Гц - 1500 МГц, ±540-7f ± 1 ед. счета;
-
- измеритель средней мощности оптического излучения Алмаз-21: 800-1600 нм, минус 60 - +3 дБм, пределы допускаемой относительной погрешности измерения ±0,5 дБ;
-
- анализатор цифровых трактов МР1552: 2-622 МГц, ±3,540-6f, диапазон измерения джиттера 0,001-20 ТИ, погрешность измерения ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse,5, D72800 Eningen unter Achalm, Germany
Тел.: +49 (0) 7121 86 0
Web-сайт: www.viavisolutions.com
Заявитель
Филиал ООО «ДЖЕЙДСЮ Г ермания Г мбХ»
Юридический адрес: 129090, г. Москва, ул. Щепкина, д.29
Почтовый адрес: 115093, г. Москва, ул. Павловская, д.7
Тел.: +7 (495) 956-47-60, факс: +7 (495) 956-47-62
Испытательный центр
ФГУП ЦНИИС
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел.: +7(495)368-97-70; факс: +7(495)674-00-67
E-mail: metrolog@zniis.ru
Принцип действия тестеров основан на:
-
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на оптическом выходе различных цифровых испытательных сигналов для тестирования цифровых трактов передачи синхронной цифровой иерархии (SDH), оптической транспортной сети (OTN) и сетей Ethernet с заданными параметрами, включая частоту следования и структуру последовательностей импульсных сигналов;
-
- преобразовании оптических испытательных или рабочих цифровых сигналов, поступающих на оптический вход тестера, в электрические сигналы и логическом анализе структуры этих сигналов, регистрации и анализе ошибок и аварийных сигналов и измерении параметров измерительного и рабочего структурированного сигнала. Результаты анализа (тестирования) и измерения отображаются на встроенном или внешнем цифро-графическом дисплее и сохраняются в энергонезависимой встроенной памяти.
Тестер состоит из базового прибора (платформы) трех видов исполнения: компактного (ONT-601 МТМ) на один модуль, переносного (ONT-603, ONT-606) на 3 или 6 модулей и настольного (ONT-612) на 12 модулей и измерительных модулей с определенными аппаратными и программными опциями:
-
- МТМ - для оптических интерфейсов синхронной цифровой иерархии (SDH) и оптической транспортной сети (OTN) со скоростями передачи от 155 Мбит/с до 11,1 Гбит/с;
-
- Е 10G/2.5G с дополнительными модулями джиттера - для оптических интерфейсов SDH и интерфейсов сетей передачи данных Ethernet со скоростями передачи до 10 Гбит/с; интерфейсов Е1 (с опцией DS1/E1/BITS);
-
- 40/43G с дополнительными модулями джиттера - для оптических интерфейсов SDH (40 Гбит/с) и OTN (43 Гбит/с);
-
- 40/100G - для оптических интерфейсов OTU3/OTU4 (OTN) и 40GE, 100GE (Ethernet) со скоростями передачи до 100 Гбит/с
Базовый блок выполняется с встроенным дисплеем (ONT-603D, ONT-606 D), когда основные элементы управления тестера расположены на передней панели базового блока, в том числе в виде программных клавиш на сенсорном экране, или выходом для подключения внешнего экрана/мыши/клавиатуры (ONT-603/606/612H/B). Имеется встроенный контроллер: базовый низкого уровня (ONT-600B) или высокопроизводительный (ONT- 600D/H).
Основные соединители, используемые при тестировании, расположены на передней панели измерительного модуля. Модули тестера выполняются с встроенными или внешними типовыми (XFP, SFP, QSFP, CFP) оптическими приемопередатчиками.
Общий вид тестеров в различном исполнении и некоторых измерительных модулей, а также схема пломбирования от несанкционированного доступа изображены на рисунках 1, 2 и 3, соответственно.
- j|
ONT-601 МТМ
ONT-606
ONT-603D
ONT-612
Рисунок 1

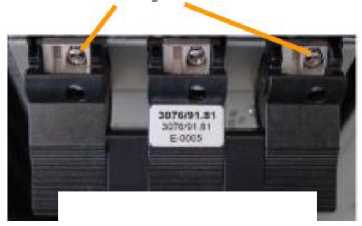

Место установки этикетки с фирменным знаком для пломбирования
