Номер по Госреестру СИ: 74818-19
74818-19 Системы оптические измерительные
(MTS-4000 с модулями OTDR)
Назначение средства измерений:
Системы оптические измерительные MTS-4000 с модулями OTDR (далее по тексту -системы) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.

Внешний вид.
Системы оптические измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО прошито в памяти микроконтроллера MTS-4000.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fiber Optics |
Номер версии (идентификационный номер) ПО |
не ниже 14.04 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель базового блока системы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-4000 с модулями OTDR
Приказ Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки » и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единиц длины и ослабления для световодов по Приказу Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации »
Рабочий эталон единиц средней мощности и ослабления оптического излучения по Приказу Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконнооптических систем связи и передачи информации»
Генератор оптический ОГ-2-2/Б (регистрационный номер в Федеральном
информационном фонде 44918-10)
Осциллограф цифровой TDS3052C (рег. № 41693-09).
Допускается применение аналогичных средств измерений, обеспечивающих
определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Фирма Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D-72800 Eningen u.A., Germany
E-mail: Sales.cis@viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» в г. Москве (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ» в г. Москве)
ИНН 9909288664
Адрес:125124, г. Москва, ул. Правды, 26
Телефон (факс): +7 (495) 956-47-60, +7 (495) 956-47-62
E-mail: Sales.cis@viavisolutions.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно -информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
E-mail: VS-KIA@rambler.ru
В системах реализованы три режима функционирования: оптического рефлектометра, измерителя мощности и источника оптического излучения.
Принцип действия систем в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.
Принцип действия систем в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.
Принцип действия систем в режиме источника оптического излучения основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно системы состоят из базового блока и сменных модулей OTDR.
Базовые блоки систем (далее по тексту - MTS-4000) выпускаются в двух модификациях MTS-4000v1 и МТS-4000v2, отличаются панелями управления и дисплеями для отображения информации. МТS-4000v1 и МТS-4000v2 выполняют функции измерителей мощности оптического излучения в одномодовых и многомодовых оптических волокнах на длинах волн 850, 1310, 1490, 1550, 1625 нм. На лицевой панели МТS-4000v1 расположены кнопки управления и цветной дисплей. МТS-4000v2 имеет сенсорный цветной дисплей, на котором отображены кнопки управления.
Сменные модули OTDR (далее по тексту - модули) представлены следующим рядом модификаций: E4126MA2, E4136MA2, E4126MA3, E4136MA3, E4126MP2 и E4136MP2, отличаются нормируемыми значениями длин волн, динамических диапазонов измерений ослабления, мертвых зон при измерении ослабления и положения неоднородностей. Модули выполняют функции источника оптического излучения на длинах волн 1310, 1490, 1550, 1625 нм. Крепятся модули к задней панели МТS-4000 при помощи винтов.
Общий вид составных частей системы и места нанесения знака утверждения типа представлены на рисунке 1.

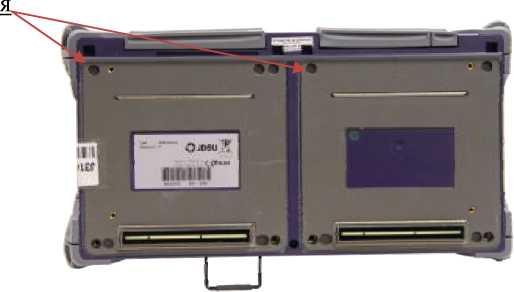

Задняя панель MTS-4000 со схемой пломбировки от несанкционированного доступа представлена на рисунке 2.
Места нанесения знака утверждения типа
одуль OTDR
Базовый блок MTS-4000v1
Базовый блок MTS-4000v2
Рисунок 1 - Общий вид составных частей системы
Места пломбировани

Рисунок 2 - Задняя панель MTS-4000 со схемой пломбировки
Таблица 2 - Метрологические характеристики систем с модулями модификаций E4126MA2 и E4136MA2
Наименование характеристики |
Значение | |
E4126MA2 |
E4136MA2 | |
Длины волн, нм |
1310;1550 |
1310;1550;1625 |
Динамический диапазон измерений ослабления1), дБ, не менее |
40 |
40 (1310, 1550 нм) 38 (1625 нм) |
Мертвая зона, м, не более: при измерении ослабления при измерении положения неоднородности |
о о | |
Диапазон измерений длины, км |
от 0 до 260 | |
Длительность зондирующих импульсов, нс |
5; 10; 30; 60; 100; 300; 500;1000; 3000; 10000; 20000 | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL= ±(1,0+340-5L+6)2) | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03^А3) | |
|
Таблица 3 - Метрологические характеристики систем с модулями модификаций Е4126МА3 и E4136MA3
Наименование характеристики |
Значение | |
E4126MA3 |
E4136MA3 | |
Длины волн, нм |
1310;1550 |
1310;1550;1625 |
Динамический диапазон измерений ослабления1), дБ, |
43 (1310 нм) |
43 (1310 нм) |
не менее |
41 (1550 нм) |
41 (1550,1625 нм) |
Мертвая зона, м, не более: | ||
при измерении ослабления |
3,0 | |
при измерении положения неоднородности |
0,7 | |
Диапазон измерений длины, км |
от 0 до 260 | |
Длительность зондирующих импульсов, нс |
5; 10; 30; 60; 100; 300; | |
500; 1000; 3000; 10000; 20000 | ||
Пределы допускаемой абсолютной погрешности |
AL= ±(1,0+340-5L+6) 2) | |
измерений длины, м |
Продолжение таблицы 3
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03^А3) |
1) При усреднении 3 минуты, длительности импульса 20 мкс, по уровню 98% от максимума шумов.
|
Таблица 4 - Метрологические характеристики систем с модулями модификаций Е4126МР2 и
E4136MP2
Наименование характеристики |
Значение | |
E4126MP2 |
E4136MP2 | |
Длины волн, нм |
1310;1550 |
1310;1550;1625 |
Динамический диапазон измерений ослабления1), дБ, не менее |
45 (1310 нм) 43 (1550 нм) |
45 (1310 нм) 43 (1550, 1625 нм) |
Мертвая зона, м, не более: при измерении ослабления при измерении положения неоднородности |
2,5 0,65 | |
Диапазоны измерений длины, км |
от 0 до 260 | |
Длительность зондирующих импульсов, нс |
5; 10; 30; 60; 100; 300; 500;1000; 3000; 10000; 20000 | |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL= ±(1,0+3 40’5L+6) 2) | |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03А3) | |
|
Таблица 5 - Метрологические характеристики систем при измерении мощности оптического излучения
Наименование характеристики |
Значение |
Длины волн, нм |
1310, 1490, 1550, 1625 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -55 до 0 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (при уровне мощности -30 дБм), дБ |
±0,5 |
Таблица 5 - Метрологические характеристики систем в качестве источников оптического
излучения
Наименование характеристики |
Значение |
Длины волн, нм |
1310, 1490, 1550, 1625 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Длины волн, нм |
1310, 1490, 1550, 1625 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
-3,5 |
Таблица 6 - Метрологические характеристики систем в качестве источников оптического
излучения
Наименование характеристики |
Значение |
Длины волн, нм |
1310;1490; 1550; 1625 |
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
-3,5 |
Таблица 7 - Метрологические характеристики систем при измерении мощности оптического излучения с помощью базового блока
Наименование характеристики |
Значение |
Длины волн, нм |
850;1310;1490;1550;1625 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до +5 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (при уровне мощности -30 дБм), дБ |
±0,3 |
Таблица 8 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (с одним сменным модулем), мм, не более: - длина |
282 |
- ширина |
153 |
- высота |
97 |
Масса (с одним сменным модулем), кг, не более: |
2,3 |
Параметры электрического питания: - напряжение постоянного тока от внутреннего источника, В |
12 |
- напряжение переменного тока от внешнего источника через адаптер, В |
220±30 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °C |
от -20 до +50 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- относительная влажность воздуха при температуре +25 °C, %, не более |
80 |
