МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

2 августа 2018 г.                                               №  1637

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52629 «Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями филиала ООО «Виави Солюшнз Дойчланд ГмбХ» от 24 мая 2018 г. № 029/и № 030/и и № 031/и п р и к а з ы в а ю:

• 1.  Внести изменения в описание типа на системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55154-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 52629 «Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55154-13, в связи с переименованием организации-изготовителя с JDSU Deutschland GmbH, Германия на Viavi Solutions Deutschland GmbH, Германия.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52629 «Системы оптические измерительные MTS-6000, MTS-6000А, MTS-8000E с модулями OSA-110» на последующие 5 лет.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «02» августа 2018 г. №1637

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы оптические измерительные MTS-6000,  MTS-6000A,  MTS-8000E

с модулями OSA-110

Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110 (далее по тексту-системы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).

Принцип действия системы основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.

Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000, MTS-6000A, MTS-8000E, каждая из которых может комплектоваться сменным измерительным модулем спектрального анализатора OSA-110, представленного двумя моделями OSA-110M и OSA -110H. Сменным модуль спектрального анализатора OSA-110 устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов.

Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Модификации базового блока MTS-6000, MTS-6000A более компактны по сравнению с MTS-8000E, основное отличие модификаций друг от друга состоит в прилагаемом меню сервисных функций. Для ограничения доступа внутрь корпуса базового блока системы производится его пломбирование.

Каждая из модификаций базового блока системы имеет встроенный визуальный детектор повреждений, позволяющий оценить целостность волоконно-оптической линии; также имеется возможность подключения видеомикроскопа, позволяющего обнаруживать поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.

Общий вид систем оптических измерительных MTS-6000, MTS-6000A, MTS-8000E представлен на рисунке 1.

Задняя панель базового блока модификации MTS-8000E представлена на рисунке 2.

Задняя панель базового блока модификаций MTS-6000, MTS-6000A представлена на рисунке 3.

Сменный измерительный модуль спектрального анализатора

I             OSA-110

Рисунок 1 - Общий вид систем оптических измерительных MTS-6000, MTS-6000A, MTS-8000E

Место размещения наклейки со знаком утверждения типа

Наклейки с пломбирующим эффектом

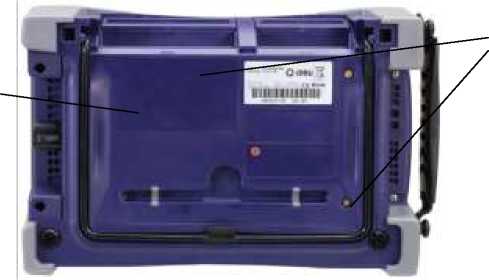

Рисунок 2 - Задняя панель базового блока модификации MTS-8000E

Место размещения наклейки со знаком утверждения типа

Рисунок 3 - Задняя панель базового блока модификаций MTS-6000, MTS-6000A

Программное обеспечение (далее по тексту - ПО),входящее в состав системы, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.

Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографическим способом и в виде наклейки на заднюю панель корпуса прибора.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 68.Д4-13 «Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110. Методика поверки», утвержденному

ФГУП «ВНИИОФИ» 11 марта 2013 г.

Основные средства поверки:

Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи (ВОСП) Рег.№ГЭТ 170-2011.

Рабочий спектральный диапазон 0,6-1,7 мкм

Неисключительная систематическая погрешность измерений длины волны: не более 0Х=1,17-10^-7 отн.ед.

Среднее квадратическое отклонение: Sl=5,3140^-9 мкм

Рабочий эталон единицы длины волны оптического излучения для волоконнооптических систем связи и передачи информации «РЭДВ» (номер в Федеральном информационном фонде по обеспечению единства измерений 32225-06).

Рабочий эталон повышенных уровней средней мощности для ВОСП «РЭСМ-ВП», зав. № 30 (номер в Федеральном информационном фонде по обеспечению единства измерений 44048-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус системы, место нанесения указано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины м времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации

Viavi Solutions Deutschland GmbH, Германия Адрес: Arbachtalstrasse,5, D72800 Eningen unter Achalm, Germany Телефон: +49 (0) 7121 86 0

Web-сайт: www.viavisolutions.com

E-mail: sales.cis@viavisolutions.com

Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)

ИНН 9909288664

Адрес: 115093, г. Москва, ул. Павловская, д.7

Телефон: +7 (495) 956-47-60 Факс: +7 (495) 956-47-62

Web-сайт: www.viavisolutions.com

E-mail: sales.cis@viavisolutions.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-33-56

Факс: +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
