Номер по Госреестру СИ: 63126-16
63126-16 Рефлектометры оптические
(AQ7280)
Назначение средства измерений:
Рефлектометры оптические AQ7280 (далее по тексту - рефлектометры) предназначены для измерений ослабления методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Внешний вид.
Рефлектометры оптические
Рисунок № 3
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AQ7280 firmware |
Номер версии (идентификационный номер) ПО |
R1.02 и выше |
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-20 1 4.
Знак утверждения типа
Знак утверждения типасредств измерений наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на нижнюю сторону корпуса методом наклеивания (место нанесения указано на рис.2).
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим AQ7280ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-20 1 0 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013;
-
- Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на нижнюю сторону корпуса рефлектометров (место нанесения указано на рисунке 2).
Изготовитель
Фирма «Yokogawa Test & Measurement Corporation», ЯпонияАдрес: 2-9-32 Nakacho, Musashino-shi, Tokyo, 180-8750, Japan
Телефон: 81-422-52-6237
Факс: 81-422-52-6462
Web-сайт: www.yokogawa.com
Заявитель
Общество с ограниченной ответственностью «Форком» (ООО «Форком»)ИНН 7715458715
Адрес: 111402, г. Москва, ул. Кетчерская, д. 16, оф. 401
Телефон/факс : 8 (495) 956-76-87
E- mail: info@4comt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33, факс: 8 (495) 437-31-47
E- mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия рефлектометров основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния реги стрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. В рефлектометрах имеется возможность сохранения результатов измерения (рефлектограммы) в виде файлов и передача их в персональный компьютер (ПК) через порт mini USB.
Рефлектометры представляют собой прибор, состоящий из базового блока и сменных оптических блоков:
-
- сменные рефлектометрические блоки представлены следующими моделями: AQ7282A, AQ7283A, AQ7284A, AQ 7285А, AQ7283F, AQ7283H, AQ7284H, AQ7283K, AQ7282M, AQ7283E, AQ7282G, AQ7283J, отличающиеся длинами волн измерения, значениями динамического диапазона и мертвой зоны (Здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого о птического кабеля, и уровнем шумов при максимальной длительности импульса для соответствующей модели, усреднении 3 минуты). Сменные рефлектометрические блоки могут быть об орудованы одним или двумя портами и встроенным фильтром в зависимости от количества рабочих длин волн;
-
- сменные блоки измерителя мощности оптического излучения (OPM) и источника видимого излучения (VLS) представлены следующими моделями: AQ2780, AQ2781 - измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно; AQ2780V, AQ2781V - измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно с источником видимого излучения; AQ4780 - только источник видимого излучения.
Сменные рефлектометрические блоки могут быть оборудованы в зависимости от требований заказчика опциями измерителя мощности и источника оптического излучения, использующими в качестве порта входа-выхода порт рефлектометра.
Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц, 2 кГц. Источник видимого излучения основан на полупроводниковом лазере с длиной волны 650 нм и служит для визуального обнаружения повреждений в волоконно-оптической линии.
Рефлектометры выполнены в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометров расположены кнопки управления и цветной сенсорный дисплей. Прочный пылевлагозащищенный корпус прибора с обрезиненной защитой от ударов позволяет проводить обслуживание оптических линий связи в полевых условиях.
Прибор может быть снабжен по требованию заказчика видеомикроскопом для анализа состояния поверхности контактной области волоконно-оптического разъема кабелей и измерительных приборов.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование в области соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

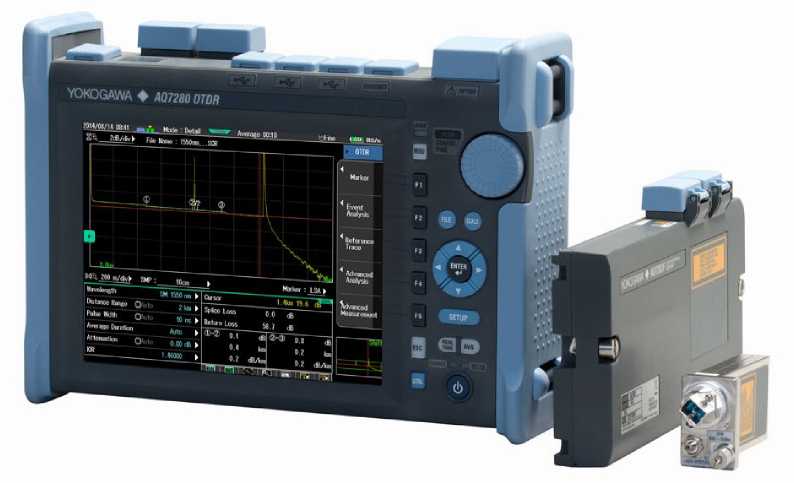

Рисунок 1 -Общий вид рефлектометров
Место размещения н аклейки со знаком
Место нанесения
знака поверки
утверждения типа
Место
пломбирования

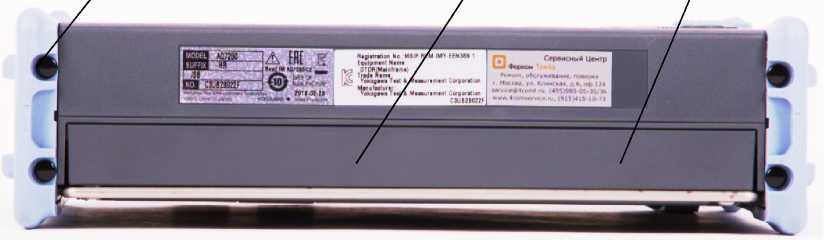

Рисунок 2 - Нижняя сторона рефлектометров со схемой пломбировки от несанкционированного доступа и местом нанесения знаков утверждения типа и поверки
Таблица 11 - Комплектность рефлектометра
Наименование |
Обозначение |
Количество |
Рефлектометр оптический |
AQ7280 |
1 шт. |
Сменный рефлектометрический блок1) со сменным оптическим адаптером2) |
1 шт. | |
Сменный блок измерителя мощности и источника видимого излучения^ со сменным оптическим адаптером2) |
1 шт. | |
Аккумуляторная батарея Li-Ion |
1 шт. | |
Блок питания (сетевой адаптер/зарядное устройство) |
1 шт. | |
Сетевой шнур |
1 шт. | |
Компакт-диск с программным обеспечением |
1 шт. | |
USB-flash карта памяти |
1 шт. | |
Наручный ремень |
1 шт. | |
Наплечный ремень |
1 шт. | |
Руководство по эксплуатации на русском/английском языке |
1 экз. | |
Кейс для транспортировки |
- |
1 шт. |
|
представлены в таблицах 2-10.
Таблица 2 - Метрологические характеристики сменных рефлектометрических блоков моделей
AQ7282A, AQ7283A, AQ7284A
Наименование характеристики |
Значение | ||
Модель |
AQ7282A |
AQ7283A |
AQ7284A |
Тип волокна |
одномодовое 9/125 мкм | ||
Рабочие длины волн, нм |
1310±25 1550±25 |
1310±25 1550±25 |
1310±25 1550±25 |
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
для длины волны 1310 нм: 38 для длины волны 1550 нм: 36 |
для длины волны 1310 нм: 42 для длины волны 1550 нм: 40 |
для длины волны 1310 нм: 46 для длины волны 1550 нм: 45 |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ±0,03-А где А - измеряемое ослабление, дБ | ||
Диапазоны измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 512 | ||
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДЬ = ±(0,75 + 240-5L + 6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Мертвая зона при измерении ослабления, м, не более
|
3,5 4 | ||
Мертвая зона при измерении положения неоднородности, м, не более |
0,6 | ||
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
Таблица 3 - Метрологические характеристики сменных рефлектометрических блоков моделей
AQ7285A, AQ7283F, AQ7283H
Наименование характеристики |
Значение | ||
Модель |
AQ7285A |
AQ7283F |
AQ7283H |
Тип волокна |
одномодовое 9/125 мкм | ||
Рабочие длины волн, нм |
1310±25 1550±25 |
1310±25 1550±25 1650±5 |
1310±25 1550±25 1625±25 |
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
для длины волны 1310 нм: 50 для длины волны 1550 нм: 50 |
для длины волны 1310 нм: 42 для длины волны 1550 нм: 40 для длины волны 1650 нм: 40 |
для длины волны 1310 нм: 42 для длины волны 1550 нм: 40 для длины волны 1625 нм: 39 |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ±0,03-А где А - измеряемое ослабление, дБ | ||
Диапазоны измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 512 | ||
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДL = ± (0,75 + 240-5L + 6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Мертвая зона при измерении ослабления, м, не более
|
3,5 4 4 4 | ||
Мертвая зона при измерении положения неоднородности, м, не более |
00,5 |
0,6 | |
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
Таблица 4- Метрологические характеристики сменных рефлектометрических блоков моделей
AQ7284H, AQ7283K, AQ7282M
Наименование характеристики |
Значение | ||
Модель |
AQ7284H |
AQ7283K |
AQ7282M |
Тип волокна |
одномодовое 9/125 мкм |
многомодовое 50/125 мкм 62,5/125 мкм |
Наименование характеристики |
Значение | ||
Модель |
AQ7284H |
AQ7283K |
AQ7282M |
Рабочие длины волн, нм |
1310±25 1550±25 1625±25 |
1310±25 1490±25 1550±25 1625±25 |
850±30 1300±30 |
Динамический диапазон измерений ослабления (усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
при длительности импульса 20 мкс |
при длительности импульса 500 нс: для длины волны 850 нм: 25 при длительности импульса 1 мкс: для длины волны 1300 нм: 27 | |
для длины волны 1310 нм: 46 для длины волны 1550 нм: 45 для длины волны 1625 нм: 44 |
для длины волны 1310 нм: 42 для длины волны 1490 нм: 38 для длины волны 1550 нм: 40 для длины волны 1650 нм: 40 | ||
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ±0,03-А где А - измеряемое ослабление, дБ | ||
Диапазоны измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 512 |
от 0 до 0,2; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100 | |
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДЬ = ±(0,75 + 240-5L + 6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | ||
Мертвая зона при измерении ослабления, м, не более
|
3,5 4 4 4 4 4 5 | ||
Мертвая зона при измерении положения неоднородности, м, не более |
0,6 |
Наименование характеристики |
Значение | |
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
для длины волны 850 нм: 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000 для длины волны 1300 нм: 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000 |
Таблица 5- Метрологические характеристики сменных рефлектометрических блоков моделей
AQ7283Е, AQ7282G, AQ7283J
Наименование характеристики |
Значение | ||
Модель |
AQ7283E |
AQ7282G |
AQ7283J |
Тип волокна |
одномодовое 9/125 мкм | ||
Рабочие длины волн, нм |
1310±25 1550±25 1625±10 (с фильтром) |
1310±25 1490±15 1550±25 |
1310±25 1383±2 1550±25 1625±10 |
Динамический диапазон измерений ослабления (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее |
для длины волны 1310 нм: 40 для длины волны 1550 нм: 38 для длины волны 1625 нм: 38 |
для длины волны 1310 нм: 36 для длины волны 1490 нм: 34 для длины волны 1550 нм: 34 |
для длины волны 1310 нм: 40 для длины волны 1383 нм: 37 для длины волны 1550 нм: 38 для длины волны 1625 нм: 38 |
Пределы допускаемой абсолютной погрешности измерения ослабления, дБ |
ДА= ±0,03-А где А - измеряемое ослабление, дБ | ||
Диапазоны измеряемых длин, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 300; от 0 до 400; от 0 до 512 | ||
Пределы допускаемой основной абсолютной погрешности при измерении длины, м |
ДЬ = ±(0,75 + 240-5L + 6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м |
Наименование характеристики |
Значение | ||
Модель |
AQ7283Е |
AQ7282G |
AQ7283J |
Мертвая зона при измерении | |||
ослабления, м, не более: | |||
- для длины волны 1310 нм |
3,5 | ||
- для длины волны 1383 нм |
4,0 | ||
- для длины волны 1490 нм |
4,0 | ||
- для длины волны 1550 нм |
4,0 | ||
- для длины волны 1625 нм |
4,0 | ||
Мертвая зона при измерении по- | |||
ложения неоднородности, м, не | |||
более |
0,6 | ||
Длительность зондирующих им- |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, | ||
пульсов, нс |
20000 |
Таблица 6 - Метрологические характеристики для опций измерителя мощности и источника оптического излучения сменных рефлектометрических блоков моделей AQ7282A, AQ7283A,
AQ7284A, AQ7285A
Наименование характеристики |
Значение | |||
Модель |
AQ7282A |
AQ7283A |
AQ7284A |
AQ7285A |
Длины волн градуировки, нм |
1310, 1490, 1550, 1625, 1650 | |||
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм* |
от -50 до -10 | |||
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -20 до -10 | |||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % |
11 | |||
Длины волн излучения источника, |
1310±25 | |||
нм |
1550±25 | |||
Уровень выходной мощности источника в непрерывном режиме, дБм, не менее |
-4 | |||
Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более |
±0,05 | |||
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт |
Таблица 7 - Метрологические характеристики для опций измерителя мощности и источника оптического излучения сменных рефлектометрических блоков моделей AQ7283F, AQ7283H,
AQ7284H, AQ7283K
Наименование характеристики |
Значение | ||
Модель |
AQ7283F |
AQ7283H AQ7284Н |
AQ7283К |
Длины волн градуировки, нм |
1310, 1490, 1550, 1625, 1650 | ||
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм |
от -50 до -10 | ||
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -20 до -10 | ||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % |
11 | ||
Длины волн излучения источника, нм |
1310±25 1550±25 1650±10 |
1310±25 1550±25 1625±25 |
1310±25 1550±25 1490±25 1625±25 |
Уровень выходной мощности источника в непрерывном режиме, дБм, не менее |
-4 | ||
Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более: для длин волн 1310 и 1550 нм для длин волн 1490, 1625 и 1650 нм |
±0,05 ±0,15 |
Таблица 8 - Метрологические характеристики для опций измерителя мощности и источника оптического излучения сменных рефлектометрических блоков моделей AQ7283E, AQ7282G,
AQ7283J, AQ7282M
Наименование характеристики |
Значение | |||
Модель |
AQ7283E |
AQ7282G AQ7283J |
AQ7282M | |
Длины волн градуировки, нм |
1310, 1490, 1550, 1625, 1650 |
- | ||
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм |
от -50 до -10 | |||
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -20 до -10 | |||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % |
11 | |||
Длины волн излучения источника, нм |
1310±25 1550±25 1625±10 |
1310±25 1490±15 1625±25 |
1310±25 1550±25 1625±25 |
850±30 1300±30 |
Наименование характеристики |
Значение | |
Модель |
AQ7283E AQ7282G AQ7283J |
AQ7282M |
Уровень выходной мощности источника в непрерывном режиме, дБм, не менее |
-4 |
-20 |
Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более |
для длин волн 1310 и 1550 нм: ±0,05 для 1490, 1625 и 1650 нм: ±0,15 |
±0,15 |
Таблица 9 - Метрологические характеристики для блоков измерителя мощности моделей
AQ2780, AQ2780V, AQ2781, AQ2781V
Наименование характеристики |
Значение | ||
Модель |
AQ2780 AQ2780V |
AQ2781 AQ2781V | |
Длины волн градуировки, нм |
850, 1300, 1310, 1490, 1550, 1625, 1650 | ||
Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм |
от -70 до 10 |
от -50 до 27 | |
Диапазон измерений уровня средней мощности оптического излучения (Р), дБм
|
от -60 до 10 от -60 до 7 |
от -40 до 27 от -40 до 24 | |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, % |
850 нм |
±( 0,09 + -2 ^.100 |
( 200 ± 1 0,09 + — 1 -100 |
1300 1310 1490 1550 1625 1650 нм |
±( 0,07 + -2 ^-100 |
( 200 ± 1 0,07 + — 1 -100 | |
A - измеренное значение мощности в нВт |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение |
Электропитание осуществляется:
напряжением, В |
220±22 |
частотой, Гц |
50±1 |
Габаритные размеры, мм, не более - высота |
210 |
- ширина |
80 |
- длина |
287 |
Масса, кг, не более |
3 |
Наименование характеристики |
Значение |
Условия эксплуатации:
при питании от аккумуляторной батареи при питании от сетевого адаптера при зарядке аккумуляторной батареи
при питании от аккумуляторн ой батареи при питании от сетевого адаптера |
от -10 до +50 от 0 до +40 от 0 до +35 от 0 до 90 от 20 до 90 |
