Номер по Госреестру СИ: 75197-19
75197-19 Анализаторы спектра оптические
(AQ6370)
Назначение средства измерений:
Анализаторы спектра оптические AQ6370 (далее по тексту - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи (далее по тексту - ВОСП), в том числе со спектральным уплотнением каналов.
Внешний вид.
Анализаторы спектра оптические
Рисунок № 1
Внешний вид.
Анализаторы спектра оптические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав анализаторов, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
AQ6370D |
AQ6373B |
AQ6374 | |
Идентификационное наименование ПО |
AQ6370D firmware |
AQ6373B firmware |
AQ6374 firmware |
Номер версии (идентификационный номер) ПО |
не ниже R1.01 |
не ниже R1.01 |
не ниже R1.01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра оптическим AQ6370.ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация фирмы «Yokogawa Test & Measurement Corporation», Япония
Поверка
Поверкаосуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единицы длины волны для волоконно-оптических систем передачи информации в диапазоне значений от 400 до 3400 нм по ГОСТ 8.585-2013;
-
- рабочий эталон единицы средней мощности непрерывного и импульсного оптического излучения в диапазоне от 10-6 до 1 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель анализатора в соответствии с рисунком 2.
Изготовитель
Фирма «Yokogawa Test & Measurement Corporation», ЯпонияАдрес: 2-9-32 Nakacho, Musashino-shi, Tokyo, 180-8750, Japan Телефон: 81-422-52-6237
Факс: 81-422-52-6462
Web-сайт: www.yokogawa.com
Заявитель
Общество с ограниченной ответственностью «Форком» (ООО «Форком») ИНН 7715458715
Адрес: 111402, г. Москва, ул. Кетчерская, д. 16, оф. 401 Телефон: +7 (495) 956-76-87
E-mail: info@4comt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на выделении спектральных составляющих оптического излучения, поступающего на твход монохроматора для фильтрации каналов ВОСП с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Анализаторы представляют собой прибор, состоящий из единого блока, выполненного в трех модификациях - AQ6370D, AQ6373B и AQ6374, каждая из которых оснащается оптическими модулями с цифровыми обозначениями (-01), (-02), (-10), (-12), (-22), отличающимися друг от друга спектральным разрешением, погрешностью измерений длины волны, типом применяемого оптического волокна и типом волоконно-оптических разъёмов (FC или SC).
Управление работой анализаторов, отображение и хранение информации по измеряемым параметрам осуществляется с помощью встроенного компьютера.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

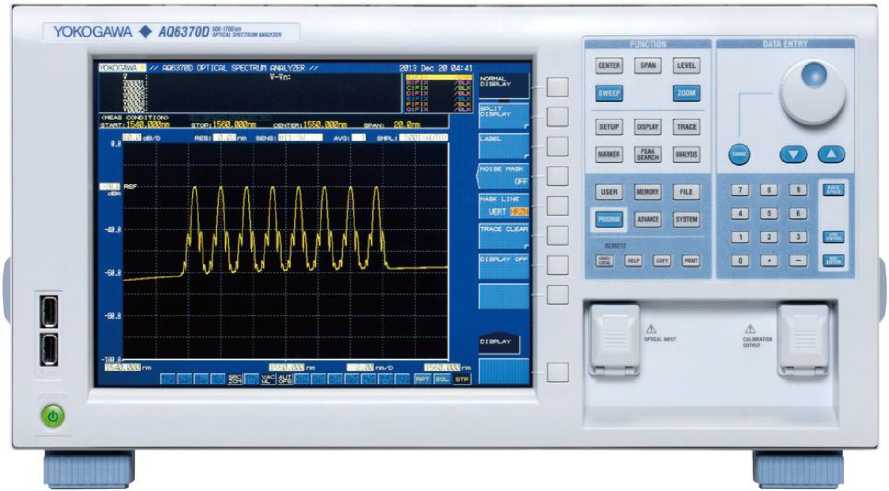

YOKOGAWA ♦ A06370DK^«^^
Рисунок 1 - Общий вид анализаторов

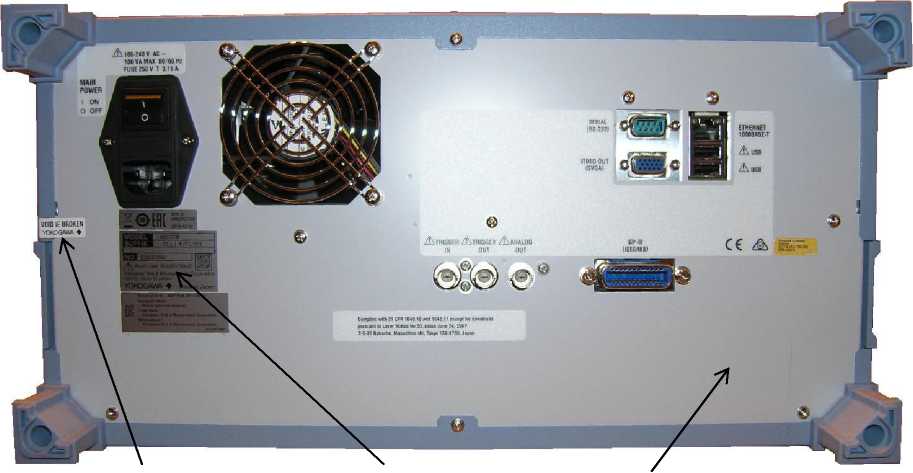

Место пломбирования
Место нанесения маркировки
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки анализаторов от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические ха |
рактеристики AQ6370D | |
Наименование характеристики |
Значение | |
с модулем (-02) с модулем (-12) |
с модулем (-22) | |
Диапазон измерений длины волны, нм |
от 600 до 1700 | |
Пределы допускаемой абсолютной погрешности измере- 2) ний длины волны , нм |
±0,021) |
±0,011) |
±0,1 | ||
Разрешение по шкале длин 2) волн , нм |
0,05; 0,1; 0,2; 0,5; 1,0; 2,0 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0 | |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до +10 | |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения3), дБ |
±0,4 | |
|
Таблица 3 - Метрологические характеристики AQ6373B
Наименование характеристики |
Значение | |
с модулем (-01) |
с модулем (-10) | |
Диапазон измерений длины волны, нм |
от 400 до 1100 | |
Диапазон отображаемых значений длины волны, нм |
от 350 до 1200 | |
Пределы допускаемой абсолютной погрешности измерений длины волны2), нм |
±0,051) | |
±0,2 | ||
Максимальное разрешение по шкале длин 2) волн , нм |
0,1; 0,2; 0,5; 1,0; 2,0 |
0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -40 до 0 | |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения 3), дБ |
±1,0 | |
|
Таблица 4 - Метрологические ха |
рактеристики AQ6374 |
Наименование характеристики |
Значение |
с модулем (-10) | |
Диапазон измерений длины волны, нм |
от 400 до 1650 |
Диапазон отображаемых значений длины волны, нм |
от 350 до 1750 |
Пределы допускаемой абсолютной погрешности измере- 2) ний длины волны , нм |
±0,051) |
±0,2 | |
Максимальное разрешение по шкале длин волн 2), нм |
0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 |
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -40 до 0 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения 3), дБ |
±1,0 |
|
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Чувствительность при измерениях уровня средней мощности оптического излучения1^ дБм |
от -90 до +20 |
Тип применяемого оптического волокна для AQ6370D: - одномодовое (сердцевина/оболочка), мкм |
9,5/125 |
- многомодовое (сердцевина/оболочка), мкм |
50/125 и 62,5/125 |
- волокна с большим диаметром сердцевины 2), мкм, не более |
200 |
Тип оптического волокна для AQ6373B и AQ6374: - одномодовое (сердцевина/оболочка), мкм |
9,5/125 |
- многомодовое (сердцевина/оболочка), мкм |
50/125 и 62,5/125 |
- волокна с большим диаметром сердцевины, мкм, не более |
800 |
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 264 |
- частота переменного тока, Гц |
от 47 до 63 |
Масса измерительного блока, кг, не более |
19 |
Габаритные размеры оптического блока, мм, не более: - высота |
221 |
- ширина |
426 |
- глубина |
459 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +5 до +35 от 20 до 80 |
|
