Номер по Госреестру СИ: 60322-15
60322-15 Осциллографы-регистраторы со сменными модулями
(DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули))
Назначение средства измерений:
Осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV (далее осциллографы) в зависимости от используемых модулей предназначены для исследования формы и измерения временных зависимостей напряжения постоянного и переменного тока (701250, 701251, 701255, 701260, 701267, 720210, 720220, 701261, 701262, 701265, 720221, 701275), частоты (701280, 701281), логических сигналов (720230), мониторинга шин CAN (720240) или CAN и LIN (720241), а также измерения температуры по сигналам термопар (701261, 701262, 701265, 720221).
Внешний вид.
Осциллографы-регистраторы со сменными модулями
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) «DL850» встроенное, выполняет следующие функции:
-
- управление осциллографом-регистратором;
-
- передачу, печать, сохранение и чтение сохранённых ранее осциллограмм;
-
- математическую обработку полученных осциллограмм;
-
- подключение периферийных устройств и внешнего персонального компьютера.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
DL850, DL850V |
DL850E, DL850EV |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
не ниже 3.01 |
ПО «DL850» уровень защиты ПО «DL850» от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом, а также на осциллограф-регистратор методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам-регистраторам DL850, DL850V, DL850E, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 8.558-09 ГСИ Государственная поверочная схема для средств измерений температуры Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу 433-111-2015 МП «Осциллографы-регистрато-ры DL850, DL850V,
DL850E, DL850EV со сменными модулями 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 06.02.2015 г.
Основные средства Поверки:
-
- калибратор осциллографов 9500B, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 30374-13;
-
- калибратор универсальный 9100 (рег. № 25985-03);
-
- генератор сигналов произвольной формы 33250А (рег. № 26209-03);
-
- калибратор универсальный Fluke 5520A (рег. № 51160-12);
-
- термометр цифровой ТЦ-1200 (рег. № 45039-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Yokogawa Test & Measurement Corporation, ЯпонияАдрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Телефон: +81-42-534-1413
Web-сайт: http://tmi.yokogawa.com
Заявитель
Общество с ограниченной ответственностью «Приборы для научных центров и производства» (ООО «ПРИНЦИП»)
Адрес: 105064, г. Москва, ул. Земляной вал, д. 29, стр. 9
Телефон: +7 495 777-55-88
Факс: +7 495 745-70-25
E-mail: printsp@printsp.ru
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: +7 812 244-62-28, 244-12-75
Факс: +7 812 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой и индикацией выборки сигнала на экране прибора.
В слоты правой боковой панели осциллографа может быть одновременно установлено от одного до восьми различных модулей. На передней панели расположен цветной жидкокристаллический дисплей для отображения сигнала и результатов измерений и органы управления, обеспечивающие выбор режима работы и установку параметров.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и измерение амплитудно-временных параметров сигналов по 16 независимым каналам, при подключении N модулей 720230 по (16-2^N) независимым каналам + 16^N логических сигналов, а при подключении модулей 720220 и 720221 количество входных каналов может быть увеличено до 128. Модули 720240 и 720241 не могут быть установлены в осциллограф модели DL850.
Осциллографы обеспечивают измерение температуры по сигналам термопар в соответствии с ГОСТ Р 8.585-2001 при подключении модулей 701261, 701262, 701265, 720221.
В осциллографах обеспечивается сохранение изображений и данных для последующего просмотра, распечатки или загрузки в персональный компьютер или принтер, а также дистанционное управление прибором через порты. В осциллографы может быть установлена опция термопринтера, обеспечивающего возможность распечатки изображения экрана прибора.
Возможна установка следующих опций:
/В5: встроенный принтер;
/DC (только для DL850V, DL850EV): питание от источника постоянного тока;
/М1: расширенная память 109 точек на экран;
/М2: расширенная память 2409 точек на экран;
/HD0: возможность подключения внешнего жёсткого диска;
/HD1: встроенный жёсткий диск 500 Гб;
/С1: интерфейс GP-IB;
/С20: интерфейс GP-IB, а также IRIG (Inter Range Instrumentation Group) интерфейс;
/С30 (только для DL850E, DL850EV): интерфейс GPS;
/G2 (только для DL850E, DL850EV): математические вычисления пользователя;
/G3 (только для DL850E, DL850EV): математические вычисления в реальном времени;
/G5 (только для DL850E, DL850EV): математические вычисления параметров электроэнергии;
/P4: питание 4х пробников.

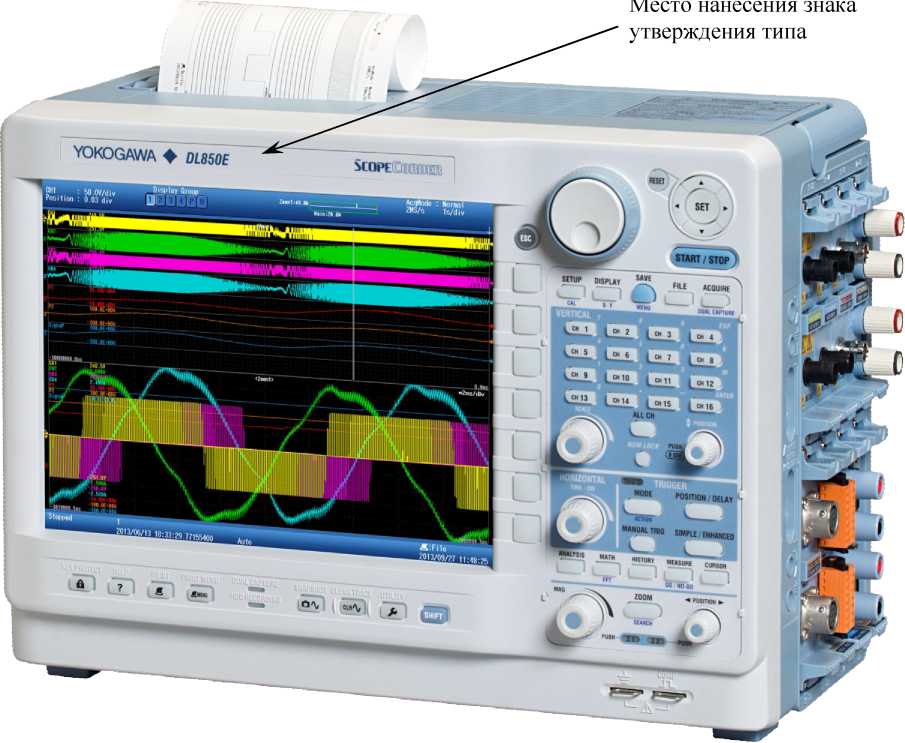

Общий вид и место нанесения знака утверждения типа на осциллограф показан на рисунке 1.
Место нанесения знака утверждения типа
START l STOP
SCOPE
YOKOGAWA ♦ DL850E
Рисунок 1 - Общий вид и место нанесения знака утверждения типа на осциллографы-регистраторы DL850, DL850V, DL850E, DL850EV
Пломбирование осциллографов не предусмотрено.
Таблица 19
Наименование |
Обозначение |
Количество |
Осциллограф-регистратор |
DL850 (DL850V, DL850^ DL850ЕV) |
1 шт. |
Кабель питания |
А1009WD |
1 шт. |
Крышка защиты передней панели |
В8074ЕА |
1 шт. |
Сумка для переноски |
В8059GG |
1 шт. |
Заглушка слота |
В8073СY |
8 шт. |
Компакт-диск с документацией |
В8074ХТ |
1 шт. |
Руководство по эксплуатации |
IM DL850-03RU или IM DL850E-03RU |
1 экз. |
Методика поверки |
433-111-2015 МП |
1 экз. |
Примечание - количество поставляемых сменных модулей и дополнительных опций определяется заказом. |
Таблица 2
Количество устанавливаемых модулей |
от 1 до 8 |
Диапазон установки коэффициентов развёртки:
|
1 мкс/дел - 3 суток/дел 1 мкс/дел - 20 суток/дел |
Пределы допускаемой относительной погрешности коэффициентов развёртки, % |
±0,005 |
Диапазон частот внешней синхронизации, МГц |
0 - 9,5 |
Минимальная длительность импульса внешней синхронизации, нс |
50 |
Частота сигнала компенсации пробников на выходе COMP, Гц |
1000±5 |
Амплитуда сигнала компенсации пробников на выходе COMP, В |
1,00±0,05 |
Напряжение питания пробников (опция /Р4), В |
12,0±0,5 минус (12,0±0,5) |
Значения сопротивления входа интерфейса IRIG (опция /С20), Ом |
50±5 5000±500 |
Размер экрана дисплея, мм, не менее |
210,4x157,8 |
Время установления рабочего режима, мин, не более |
30 |
Габаритные размеры (длинахширинахвысота), мм, не более |
355х180х259 |
Масса, кг, не более |
6,5 |
Потребляемая мощность, В • А, не более |
200 |
Таблица 3 - Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 701250
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 3 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
250 600 |
Таблица 4 - Характеристики высокоскоростного 16-разрядного модуля с изолированными входами 701251
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,001 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В:
|
±(0,540-240^Коткл) ±(0,340-240^Коткл) ±(0,2540-240^Коткл) |
Полоса пропускания (по уровню минус 3 дБ), кГц:
|
0 - 200 0 - 300 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
140 600 |
Таблица 5 - Характеристики высокоскоростного 12-разрядного модуля с неизолированными входами 701255
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 3 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
250 600 |
Таблица 6 - Характеристики высоковольтных 16-разрядных модулей с изолированными входами и возможностью измерения СКЗ значения напряжения 701260 и 701267
Количество входных каналов |
2 |
Входное сопротивление, МОм |
1,00±0,01 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход закрытый вход среднеквадратического значения (СКЗ) открытый вход СКЗ |
Диапазон установки коэффициента отклонения КотКЛ, В/дел |
0,02 - 200 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения формы сигнала, В |
±(0,2540-240<КотКл) |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока для режима измерения СКЗ напряжения, В |
±(10Л10<КотКп) |
Пределы допускаемой абсолютной погрешности измерения напряжения гармонического сигнала в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(1,5-10’2-10-Коткл) |
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 2 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(240-240^КотКп) |
Пределы допускаемой абсолютной погрешности измерения напряжения сигнала с пик-фактором не более 3 в диапазоне частот 0,04 - 1 кГц для режима измерения СКЗ напряжения, В |
±(340-240^КотКл) |
Полоса пропускания (по уровню минус 3 дБ), кГц:
|
0 - 40 0; 0,04 - 10 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
1 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
850 1000 |
Таблица 7 - Характеристики универсальных модулей измерения напряжения 701261 и 701262 (модификация с фильтром паразитных сигналов)
Количество входных каналов |
2 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КотКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,2540-240<Коткл) |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 40 |
Нижний предел полосы пропускания при закрытом входе, Гц |
0,5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
150 |
Таблица 8 - Характеристики модуля высокоточного измерения напряжения с изолированными входами 701265
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,0001 - 10 |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,1240-240<Коткл + + 240-6) |
Полоса пропускания (по уровню минус 3 дБ), Гц |
0 - 100 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
0,5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 9 - Характеристики модуля с фильтром паразитных сигналов 701275
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход закороченный вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,005 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±0,2540-240^Коткл |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 40 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 10 - Характеристики модуля измерения частоты 701280
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон входного напряжения, В |
±(1 - 50) |
Диапазон измерения частоты f при чувствительности f4 от 0,1 до 5,0-104 Гц/дел, Гц |
0,01 - 2,0405 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±5^10-4^10^Гч + Df, где Df - составляющая погрешности в зависимости от частоты |
Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1 |
0,01 - 105 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1 |
±5-10'4-10-W + Df |
Диапазон измерения скорости вращения при чувствительности w от 0,01 до 200 с-1/дел, с-1 |
0,001 - 2000 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1 |
±5-10’4-10-w + Df |
Продолжение таблицы 10
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Df, Гц:
|
±5^10-4f + 10-3 ±10-3Г ±3^10-3f ±5^10-3f |
Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с |
540-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±5-10’4-10-T + DT, где DT - составляющая погрешности в зависимости от периода |
Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
±540-440^t + DT |
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, DT, с:
|
±540-3^Т + 10-7 ±340-3^Т ±Г10-3^Т ±540-^Т |
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0 - 100 |
Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %:
|
±0,1 ±0,2 ±1 ±2 ±4 |
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2,0 Гц/дел, Гц |
50±20 60±20 400±20 |
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц:
|
±0,03 ±0,3 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
42 420 |
Таблица 11 - Характеристики модуля измерения частоты 701281
Количество входных каналов |
2 |
Режимы связи входного усилителя |
открытый вход закрытый вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон входного напряжения, В |
±(1 - 50) |
Диапазон измерения частоты f при чувствительности fq от 0,1 до 105 Гц/дел, Гц |
0,01 - 5,0405 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
±5^10-4^10f + Df, где Df - составляющая погрешности в зависимости от частоты |
Диапазон измерения скорости вращения при чувствительности W от 0,1 до 104 мин-1/дел, мин-1 |
0,01 - 105 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, мин-1 |
±5-10'4-10-W + Df |
Диапазон измерения скорости вращения при чувствительности w от 0,01 до 200 с-1/дел, с-1 |
0,001 - 2000 |
Пределы допускаемой абсолютной погрешности измерения скорости вращения, с-1 |
±5-10’4-10-w + Df |
Составляющая погрешности измерения частоты и скорости вращения, в зависимости от частоты входного сигнала, Df, Гц:
|
±5^10-4f + 10-3 ±5^10-4f ±10-3Г ±2-10’3-f ±5^10-3f |
Диапазон измерения периода следования импульсов при чувствительности Т от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения периода следования импульсов, с |
±5-10’4-10-T + DT, где DT - составляющая погрешности в зависимости от периода |
Диапазон измерения длительности импульсов при чувствительности t от 10-5 до 5 с/дел, с |
240-6 - 50 |
Пределы допускаемой абсолютной погрешности измерения длительности импульсов, с |
±540-440^t + DT |
Составляющая погрешности измерения периода следования и длительности импульса, в зависимости от периода входного сигнала, DT, с:
|
±540-3^Т + 10-7 ±240-3^Т + 10-7 ±Г10-3^Т + 10-7 |
- в диапазоне свыше 540-4 до 50 с |
±5-10'4-Т |
Диапазон измерения коэффициента заполнения импульсов при чувствительности от 1 до 20 %/дел, % |
0 - 100 |
Продолжение таблицы 11
Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения импульсов, %:
|
±0,1 ±0,2 ±0,5 ±1 |
Диапазоны измерения частоты источника питания при чувствительности от 0,1 до 2 Гц/дел, Гц |
50±20 60±20 400±20 |
Пределы допускаемой абсолютной погрешности измерения частоты источника питания, Гц:
|
±0,03 ±0,3 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
42 420 |
Таблица 12 - Характеристики высокоскоростного 12-разрядного модуля с изолированными входами 720210 (максимум 4 модуля одновременно могут быть установлены в осциллограф)
Количество входных каналов |
2 |
Режимы связи входного усилителя |
закрытый вход открытый вход закороченный вход |
Диапазон установки коэффициентов развёртки:
|
100 нс/дел - 3 суток/дел 100 нс/дел - 20 суток/дел |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,01 - 20 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,540-240<Коткп) |
Полоса пропускания (по уровню минус 3 дБ), МГц |
0 - 20 |
Нижний предел полосы пропускания при закрытом входе, Гц, не более |
10 |
Максимальное допустимое значение входного напряжения в диапазоне частот до 1 кГц, В:
|
200 1000 |
Таблица 13 - Характеристики 16-канального модуля измерения напряжения 720220
Количество входных каналов |
16 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Входное сопротивление, МОм |
1,00±0,01 |
Диапазон установки коэффициента отклонения Коткл, В/дел |
0,2 - 2 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,340-210^Коткл) |
Полоса пропускания (по уровню минус 3 дБ), кГц |
0 - 5 |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 14 - Характеристики 16-канального модуля измерения напряжения 720221 с внешним устройством коммутации 701953
Количество входных каналов |
16 |
Режимы связи входного усилителя |
открытый вход закороченный вход |
Диапазон установки коэффициента отклонения КОТКЛ, В/дел |
0,001 - 2 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,1540-240<Коткл) |
Максимальное допустимое пиковое значение входного напряжения в диапазоне частот до 1 кГц, В |
42 |
Таблица 15 - Характеристики модуля логических сигналов 720230
Количество входных портов |
2 |
Количество разрядов |
2x8 |
Используемые пробники |
700986, 700987, 702911, 702912 |
Максимальное входное напряжение, В: | |
- для пробника 700986 - пиковое значение |
42 |
- для пробника 700987 - эффективное значение |
250 |
- для пробников 702911, 702912 - значение напряжения | |
постоянного тока |
±35 |
Время срабатывания, мкс, не более:
|
1 |
- при работе c открытым входом |
1000 |
- при работе с закрытым входом |
20000 |
- для пробников 702911, 702912 |
3 |
Таблица 16 - Характеристики модуля контроля шины CAN 720240 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
Количество входных портов |
2 |
Сопротивление оконечной нагрузки, Ом |
120±10 |
Диапазон входных напряжений, В |
минус 3 - 10 |
Таблица 17 - Характеристики модуля контроля шин CAN и LIN 720241 (максимум 2 модуля одновременно могут быть установлены в осциллограф)
Количество входных портов CAN |
1 |
Количество входных портов LIN |
1 |
Сопротивление оконечной нагрузки порта CAN, Ом |
120±10 |
Диапазон входных напряжений порта CAN, В |
минус 3 - 10 |
Диапазон входных напряжений порта LIN, В |
минус 0,3 - 18,0 |
Таблица 18 - Характеристики модулей 701261 701262 701265 (по 2 канала) 720221(16 каналов) в части измерения температуры
Тип термопары |
Диапазон измерений, |
Пределы допускаемой основной абсолютной |
оС |
погрешности, оС | |
K |
минус 200.0 |
+(0,2 % от показ. + 1,5 оС) |
0.1300 |
+(0,1 % от показ. + 1,5 ос) | |
E |
минус 200.0 |
+(0,2 % от показ. + 1,5 оС) |
0.800 |
+(0,1 % от показ. + 1,5 оС) | |
J |
минус 200 .0 |
+(0,2 % от показ. + 1,5 оС) |
0.1100 |
+(0,1 % от показ. + 1,5 оС) | |
T |
минус 200.0 |
+(0,2 % от показ. + 1,5 оС) |
0.400 |
+(0,1 % от показ. + 1,5 оС) | |
N |
0.1300 |
+(0,1 % от показ. + 1,5 оС) |
R |
0.200 |
±8 оС |
200.800 |
+5 оС | |
800.1700 |
+(0,1 % от показ. + 3 оС) | |
S |
0.200 |
+8 оС |
200.800 |
+5 оС | |
800.1700 |
+(0,1 % от показ. + 3 оС) | |
B |
400.700 |
+8 оС; |
700.1800 |
+(0,1 % от показ. + 2 оС) | |
Основная абсолютная погрешность компенсации температуры холодного спая термопары: | ||
±1,0 оС для термопар типа K, E, J, T, N | ||
±1,5 оС для термопар типа R, S, B |
Метрологические характеристики осциллографов-регистраторов и сменных модулей нормированы при нормальных условиях эксплуатации:
- температура окружающей среды, °С |
23±5 |
- относительная влажность, % |
20 - 80 |
- напряжение переменного тока, В |
218 - 242 |
- частота напряжения питания, Гц |
50,0±0,5 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °С |
5 - 40 |
- относительная влажность, % |
20 - 85 |
- напряжение переменного тока, В |
90 - 264 |
- частота напряжения питания, Гц |
48 - 63 |
