Номер по Госреестру СИ: 80784-20
80784-20 Рефлектометры оптические
(AQ1210)
Назначение средства измерений:
Рефлектометры оптические серии AQ1210 (далее - по тексту рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Общие сведения
Дата публикации - 03.03.2021
Срок свидетельства - 31.12.2025
Номер записи - 179993
ID в реестре СИ - 1386161
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. AQ1215A, мод. AQ1210A, AQ1215Е, AQ1215F, AQ1215E, AQ1215A, AQ1210E, AQ1210D, AQ1210A, AQ1210, модификации AQ1210D, AQ1200, мод. AQ1200A,
Производитель
Изготовитель - Фирма "Yokogawa Test & Measurement Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 2
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Рефлектометры оптические (AQ1210)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
80784-20 Рефлектометры оптические (AQ1210) Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
70243-18 Рефлектометры оптические (серии ТОПАЗ-9400) Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53468-13 |
Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
58400-14 24.07.2024 |
Калибраторы давления, CA700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
60322-15 07.02.2025 |
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули) Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
61830-15 02.10.2025 |
Мультиметры цифровые, TY500, TY700 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65874-16 07.12.2026 |
Измерители мощности цифровые, WT310E, WT310EH, WT332E, WT333E Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66560-17 03.02.2027 |
Источники напряжения и силы переменного тока эталонные, 2558A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66821-17 27.02.2027 |
Калибраторы цифровые, СА300 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66921-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2560A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
66922-17 09.03.2027 |
Источники напряжения и силы постоянного тока эталонные, 2553A Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70950-18 23.04.2028 |
Осциллографы-регистраторы, серии DL Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72213-18 24.08.2024 |
Манометры цифровые, MT Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
74062-19 20.02.2024 |
Рефлектометры оптические, AQ1000 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
63126-16 17.02.2026 |
Рефлектометры оптические, AQ7280 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75197-19 03.06.2024 |
Анализаторы спектра оптические, AQ6370 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43572-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL155, CL235 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43571-10 17.03.2025 |
Клещи токоизмерительные, CL, мод. CL130, CL135, CL150, CL250, CL255 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
43562-15 27.04.2025 |
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
80784-20 31.12.2025 |
Рефлектометры оптические, AQ1210 Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Рефлектометры оптические (серии ТОПАЗ-9400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "Концепт Эксперт" (RA.RU.310529) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 29 | 1 | 26 | 3 | 0 | 22 | 20 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 4 | 2 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Рефлектометры оптические (серии ТОПАЗ-9400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
17297 | 17297 |
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе произв одства. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AQ1210 firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
R1.01 |
|
Цифровой идентификатор ПО |
отсутствует |
|
Алгоритм вычисления идентификатора ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии AQ1210ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
-
- рабочий эталон единиц средней мощности и ослабления оптического излучения по ГОСТ 8.585-2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик рефлектометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Заявитель
Общество с ограниченной ответственностью «Форком» (ООО «Форком»)ИНН 7715458715
Адрес: 111402, г. Москва, ул. Кетчерская, д. 16, оф. 401
Телефон: +7 (495) 956-76-87
E-mail: info@4comt.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационноеагентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
E-mail: VS-KIA@rambler.ru
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в следующих модификациях AQ1210A, AQ1210D, AQ1210E, AQ1215A, AQ1215E, AQ1215F, AQ1216F отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.
Внешний вид рефлектометра и место нанесения знака утверждения типа представлены на рисунке 1.
Место нанесения знака утверждения типа
YOKOGAWA ♦ MW™ O$?
ВРОРО/ОЧ/РЯ 71:14
7.МВ/Л----
ь
7.МВ/Л/ № сайда :
Грубо***! ЕЕ) I
4
Маркер
4 Опорк» трасса
оооо го
i lOkiyttv 34>Норма/ш«(16 m) Marker : ТРА I Навете [RfAl IM /AVG] для начала итмереме
Лли»« Bonej
SM 131 От
Анализ участка
ENTER
AUTO
AUTO
Лия1Рмссюи». Пшорм снарки AUTO (100km) Во iftporlloiApu
&1С1мреные
Изнерегня
УсроанВромя ф-<2>
AUTO
кж
1.46000
Внешний вид лицевой панели

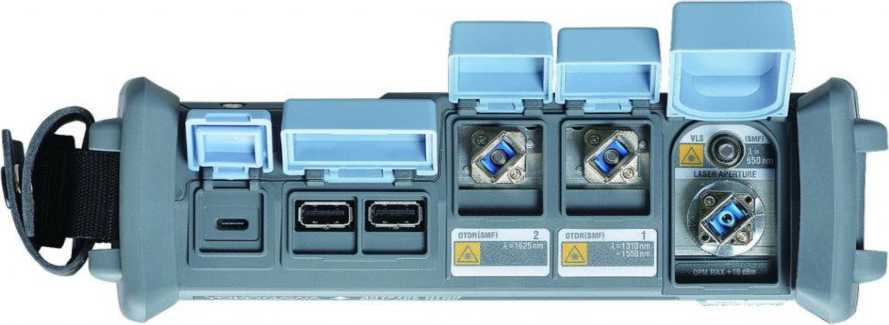

Внешний вид верхней панели
Рисунок 1 - Внешний вид рефлектометра и место нанесения знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Рефлектометр оптический серии AQ1210 |
1 | |
|
Аккумуляторная батарея |
1 | |
|
Сетевой адаптер |
1 | |
|
USB-шнур |
1 | |
|
USB-flash карта памяти |
1 | |
|
Кейс для переноски с ремнями переноски и работы |
1 | |
|
Руководство пользователя для обработки рефлектограмм |
1 | |
|
Руководство по эксплуатации |
1 |
Таблица 2 - Метрологические характеристики рефлектометров
|
Наименование характеристики |
Значение | |||||||
|
Модификация рефлектометра |
AQ1210A |
AQ1210D |
AQ1215A |
AQ1210E |
AQ1215E |
AQ1215F |
AQ1216F | |
|
Длины волн, нм |
1310/1550 |
131 0/1 550 |
850/1300 |
1310/1550 |
1 3 1 0/ 1550/1625 |
1310/1550 | ||
|
Динамический диапазон измерений |
35/33 |
23/25 |
40/38 |
35/33/33 |
40/38/37 |
40/38 | ||
|
затуханияД дБ, не менее |
(37/35) |
(25/27) |
(42/40) |
(37/35/35) |
(42/40/39)/ |
(42/40) | ||
|
Значение мертвой зоны, м, не более: - при измерении положения | ||||||||
|
неоднородности |
0,75 |
0,5 |
0,75 |
0,5 | ||||
|
- при измерении затухания |
4 |
2,5 |
4 |
2,5 | ||||
|
Диапазон измерений расстояния, м |
от 0,1 до |
от 0,1 до |
от 0,1 до | |||||
|
от 0,1 до 2,56405 |
1,0405 |
5,12405 |
2,56405 |
от 0,1 до 5,12405 | ||||
|
Пределы допускаемой абсолютной | ||||||||
|
погрешности измерений расстояния, м |
± (0,75+ Зсчит |
2)+240’5Ъ3)) | ||||||
|
Длины волн источника, нм |
1310/1550 |
8 5 0/1300/1310/1550 |
1310/1550 |
1310/1550/1625 |
1310/1550 | |||
|
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм | ||||||||
|
- 850 нм и 1300 нм |
не менее -20 | |||||||
|
- 1310 нм , 1550 нм и 1625 нм |
-3 ± 1 | |||||||
|
Нестабильность источника, дБ, | ||||||||
|
для длин волн источника: | ||||||||
|
-1310 нм и 1550 нм |
± 0,05 | |||||||
|
- 850 нм, 1300 нм, 1625 нм |
± 0,15 | |||||||
|
Длины волн измерителя мощности4), нм |
850/1300/1310/1490/1550/1625 | |||||||
|
Диапазон измерения уровней средней | ||||||||
|
мощности, дБм |
от -70 до +10 | |||||||
|
Пределы допускаемой основной относительной погрешности измерений | ||||||||
|
уровня средней мощности, дБ |
±0,5 | |||||||
|
1) - при длительности импульса 20 мкс, времени усреднения 3 мин, по уровню 98% от максимума шумов и по (уровню SNR=1); | ||||||||
|
2) 5счит - дискретность считывания на выбранном пределе шкалы расстояний, м; | ||||||||
|
3) L - расстояние, м; 4) -набор длин волн для измерителя мощности определяется типом измерительного фотоприемника | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
210 х 148 х 69 |
|
Масса, кг, не более |
1,0 |
|
Условия эксплуатации:
|
от -10 до +50 80 от 84,0 до 106,7 |
