Сведения о средстве измерений: 70950-18 Осциллографы-регистраторы

Номер по Госреестру СИ: 70950-18
70950-18 Осциллографы-регистраторы
(серии DL)

Назначение средства измерений:
Осциллографы-регистраторы серии DL (далее - приборы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов, частоты, температуры по сигналам термопар, анализа логических сигналов, мониторинга шин CAN, LIN, сигналов SENT.

сертификация программного обеспечения
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Осциллографы-регистраторы
Рисунок № 1
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Осциллографы-регистраторы
Рисунок № 2
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Осциллографы-регистраторы
Рисунок № 3
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Осциллографы-регистраторы
Рисунок № 4
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Осциллографы-регистраторы
Рисунок № 5
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 6
Внешний вид.
Осциллографы-регистраторы
Рисунок № 6
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 7
Внешний вид.
Осциллографы-регистраторы
Рисунок № 7
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 8
Внешний вид.
Осциллографы-регистраторы
Рисунок № 8
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 9
Внешний вид.
Осциллографы-регистраторы
Рисунок № 9
Внешний вид. Осциллографы-регистраторы, http://oei-analitika.ru рисунок № 10
Внешний вид.
Осциллографы-регистраторы
Рисунок № 10

Общие сведения

Дата публикации - 26.08.2018
Срок свидетельства - 23.04.2028
Номер записи - 167046
ID в реестре СИ - 395930
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

DL350,

Производитель

Изготовитель - Фирма "Yokogawa Test & Measurement Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Осциллографы-регистраторы (серии DL)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Yokogawa Test & Measurement Corporation"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
53468-13

Калибраторы электрических сигналов, СА11Е, СА12Е, СА51, СА71, СА150, СА450
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
58400-14
24.07.2024
Калибраторы давления, CA700
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
60322-15
07.02.2025
Осциллографы-регистраторы со сменными модулями, DL850, DL850V, DL850E, DL850EV (осциллографы) 701250, 701251, 701255, 701260, 701261, 701262, 701265, 701267, 701275, 701280, 701281, 720210, 720220, 720221, 720230, 720240, 720241 (модули)
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
1 год
61830-15
02.10.2025
Мультиметры цифровые, TY500, TY700
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
65874-16
07.12.2026
Измерители мощности цифровые, WT310E, WT310EH, WT332E, WT333E
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66560-17
03.02.2027
Источники напряжения и силы переменного тока эталонные, 2558A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66821-17
27.02.2027
Калибраторы цифровые, СА300
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66921-17
09.03.2027
Источники напряжения и силы постоянного тока эталонные, 2560A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
66922-17
09.03.2027
Источники напряжения и силы постоянного тока эталонные, 2553A
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
70950-18
23.04.2028
Осциллографы-регистраторы, серии DL
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
72213-18
24.08.2024
Манометры цифровые, MT
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
2 года
74062-19
20.02.2024
Рефлектометры оптические, AQ1000
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
63126-16
17.02.2026
Рефлектометры оптические, AQ7280
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
75197-19
03.06.2024
Анализаторы спектра оптические, AQ6370
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43572-10
17.03.2025
Клещи токоизмерительные, CL, мод. CL155, CL235
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43571-10
17.03.2025
Клещи токоизмерительные, CL, мод. CL130, CL135, CL150, CL250, CL255
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
43562-15
27.04.2025
Магазины электрического сопротивления, 2700 мод. 279301, 279303, 278610, 278620
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год
80784-20
31.12.2025
Рефлектометры оптические, AQ1210
Фирма "Yokogawa Test & Measurement Corporation" (ЯПОНИЯ )
ОТ
МП
1 год

Кто поверяет Осциллографы-регистраторы (серии DL)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • DL350
  • 1 0 0 0 0 0 0

    Стоимость поверки Осциллографы-регистраторы (серии DL)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного, обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    Не ниже 1.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к осциллографам-регистраторам серии DL

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-003-18 «Осциллографы-регистраторы серии DL. Методика поверки», утвержденному ООО «ИЦРМ» 12.02.2018 г.

    Основные средства поверки: генератор сигналов произвольной формы 33250A (регистрационный номер в Федеральном информационном фонде № 52150-12); калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09); мультиметр 3458A (регистрационный номер в Федеральном информационном фонде № 25900-03).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.


    Изготовитель


    Yokogawa Test & Measurement Corporation, Япония

    Адрес: 2-9-32 Naka-cho, Musashino-shi, Tokyo 180-8750, Japan

    Завод-изготовитель: Yokogawa Manufacturing Corporation Kofu Factory, Япония

    Адрес: 155 Takamuro-cho, Kofu-shi, Yamanashi-ken, 400-8558, Japan

    Заявитель


    Общество с ограниченной ответственностью «Иокогава Электрик СНГ»

    (ООО «Иокогава Электрик СНГ»)

    Адрес: 129090, г. Москва, Грохольский пер., д. 13, стр. 2

    Телефон (факс): +7 (495) 737-78-68/71 (+7 (495) 737-78-69)

    Web-сайт: http://yokogawa.ru

    Испытательный центр


    Общество с ограниченной ответственностью « разработок в области метрологии»

    Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526

    Телефон: +7 (495) 278-02-48

    E-mail: info@ic-rm.ru


    Принцип действия приборов основан на аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране прибора.

    Приборы функционируют в режимах осциллографа или регистратора данных. При этом обеспечивается визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.

    Функционально приборы состоят из базового блока и набора сменных измерительных модулей (далее - модули).

    Базовый блок приборов модели DL350 имеет два слота и позволяет одновременно подключить два модуля.

    Модули отличаются между собой функциональным назначением и /или метрологическими и техническими характеристиками. В составе прибора используются следующие модули:

    701261 - универсальный двухканальный 16-разрядный модуль с изолированными входами для измерений напряжения/температуры (сигналы термопар) (рег. № 60322-15);

    701262  - универсальный двухканальный 16-разрядный модуль с фильтром

    шумоподавления, с изолированными входами для измерений напряжения/температуры (сигналы термопар) (рег. № 60322-15);

    701265 - универсальный двухканальный 16-разрядный модуль с повышенной чувствительностью, с изолированными входами для измерений напряжения/температуры (сигналы термопар) (рег. № 60322-15);

    701275  - двухканальный 16-разрядный модуль с изолированными входами

    для измерений сигналов датчиков ускорения (рег. № 60322-15);

    720211 - высокоскоростной (частота дискретизации 100 МГц) двухканальный 12-разрядный модуль с изолированными входами для измерений напряжения;

    720220 - шестнадцатиканальный 16-разрядный модуль с изолированными входами для измерений напряжения (рег. № 60322-15);

    720221 - шестнадцатиканальный 16-разрядный модуль с изолированными входами для измерений напряжения/температуры (сигналы термопар) (рег. № 60322-15);

    720230 - двухпортовый (8 бит на порт) модуль логических входов (рег. № 60322-15);

    720240 - двухпортовый модуль мониторинга шины CAN (рег. № 60322-15);

    720241 - двухпортовый модуль мониторинга шин CAN и LIN (рег. № 60322-15);

    720243 - двухпортовый модуль мониторинга сигналов SENT (сигналов автомобильных датчиков);

    720250 - высокоскоростной (частота дискретизации 10 МГц) двухканальный 12-разрядный модуль с изолированными входами для измерений напряжения;

    720254 - четырехканальный 16-разрядный модуль с изолированными входами для измерений напряжения;

    720266 - универсальный двухканальный 16-разрядный модуль с повышенной чувствительностью и низким уровнем шума, с изолированными входами для измерений напряжения/температуры (сигналы термопар);

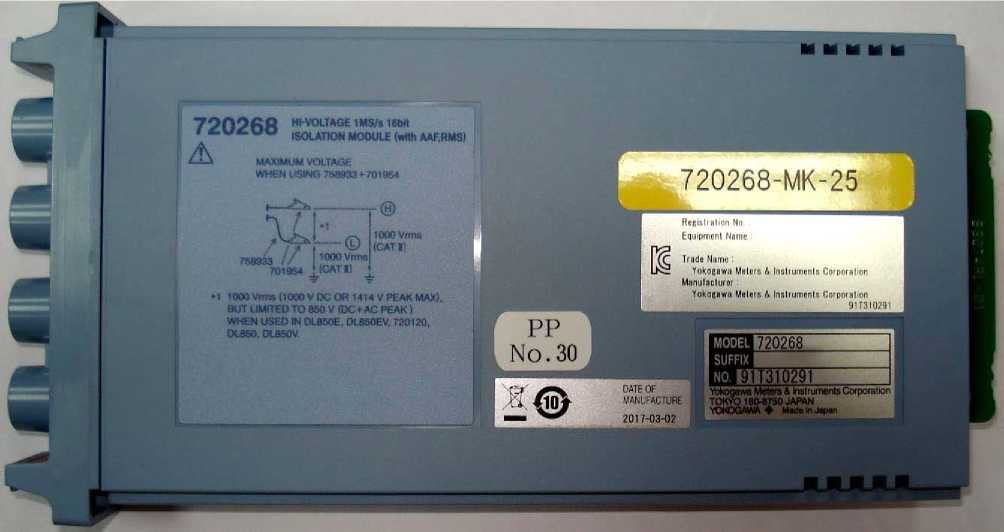

    720268 - высоковольтный (до 1000 В) двухканальный 16-разрядный модуль с фильтром шумоподавления, с изолированными входами для измерений среднеквадратического значения (СКЗ) напряжения;

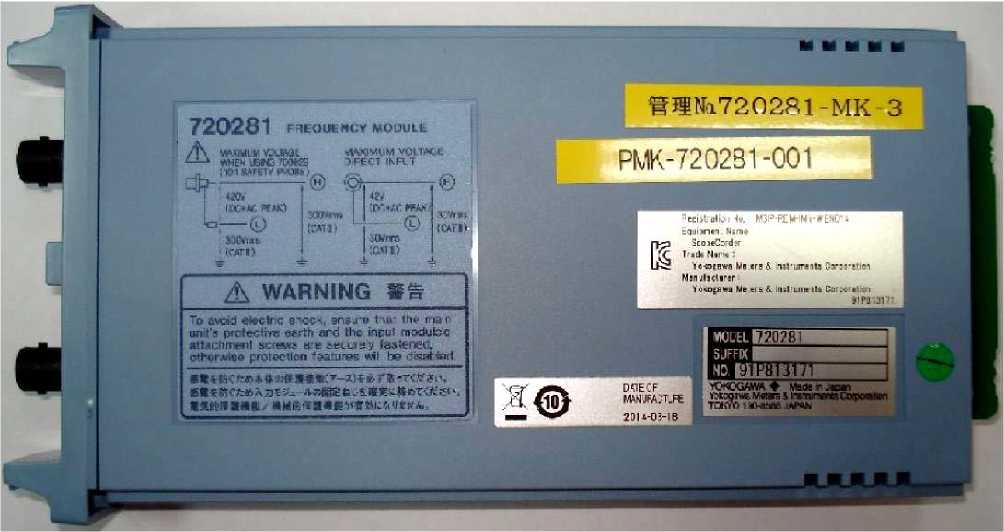

    720281 - двухканальный 16-разрядный модуль с изолированными входами для измерений частоты.

    Для подключения модулей к измерительной цепи используются различные опциональные пробники и датчики. Каждый канал модулей осуществляет обработку, измерение и запоминание сигналов независимо друг от друга.

    Приборы позволяют проводить с сигналами математические и логические операции, статистическую обработку, быстрое преобразование Фурье, гармонический анализ.

    Приборы снабжены функцией автокалибровки.

    Результаты измерений (регистрации) могут быть сохранены во встроенной памяти приборов, на внешней SD-карте (емкостью до 32 ГБ), переданы на внешний ПК через интерфейсы USB и Ethernet или распечатаны на внешнем принтере.

    Основные узлы базового блока: микропроцессор, устройство управления, запоминающее устройство, схема синхронизации, генератор развертки, блок питания.

    Конструктивно базовый блок приборов выполнен из пластика в виде моноблока настольного исполнения.

    На передней панели базового блока расположены: сенсорный ЖК-дисплей, кнопки управления, выключатель питания.

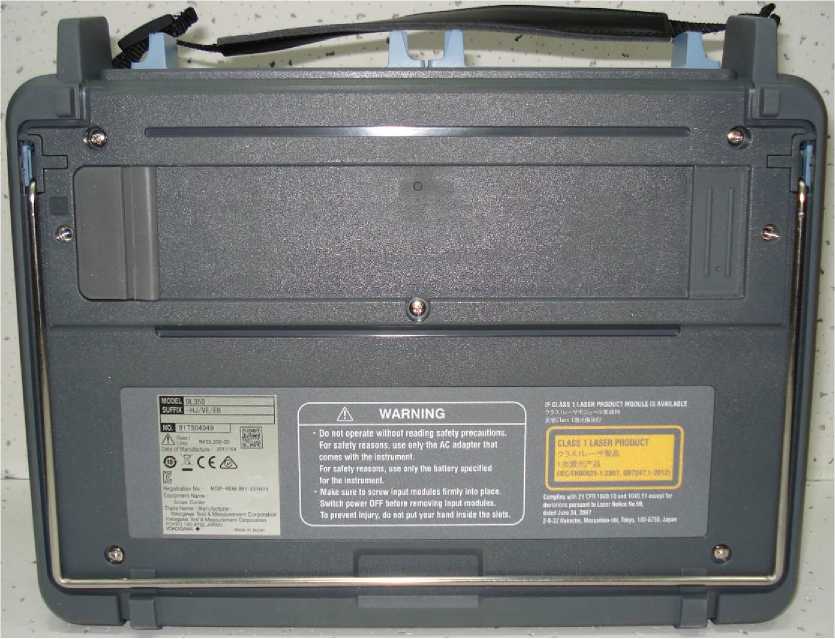

    На задней панели базового блока расположены: батарейный отсек и подставка.

    На левой боковой панели базового блока расположены: слот для карты памяти SD, разъем для подключения приемника GPS, разъемы интерфейсов USB и Ethernet, DIP-переключатель для настройки режимов работы, вентилятор обдува.

    На правой боковой панели базового блока расположены: разъем для подключения адаптера питания, предохранитель, клемма заземления, выход калибратора (1 кГц/1 В).

    На верхней панели базового блока расположены крепления для ремня и два отсека для сменных модулей, входные разъемы для логических сигналов.

    Сменные модули представляют собой блоки, выполненные из пластика в форме параллелепипеда. С одного торца расположены входные разъемы (клеммы), с другого -унифицированный разъем для подключения к базовому блоку.

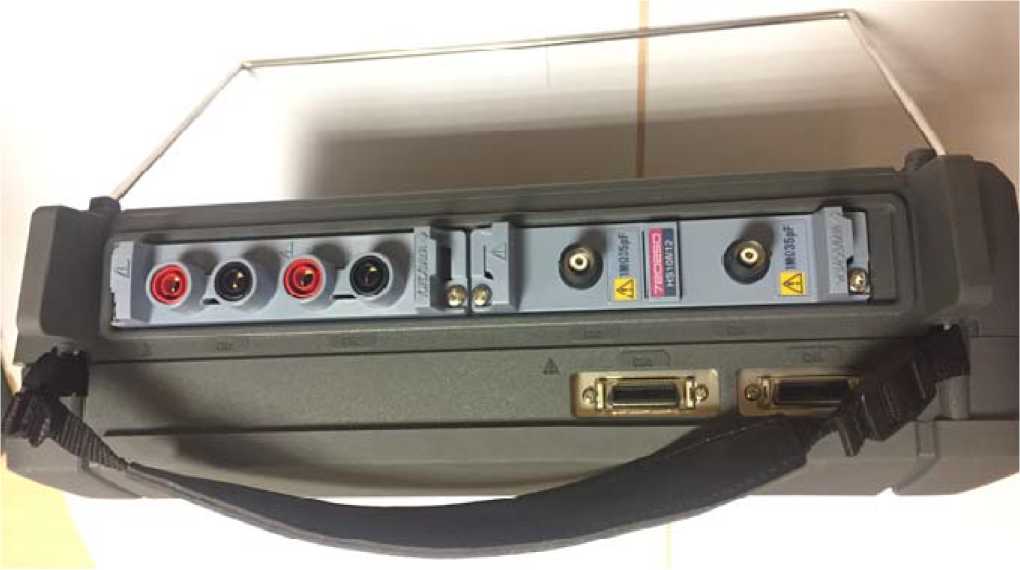

    Общий вид базового блока представлен на рисунках 1 - 5.

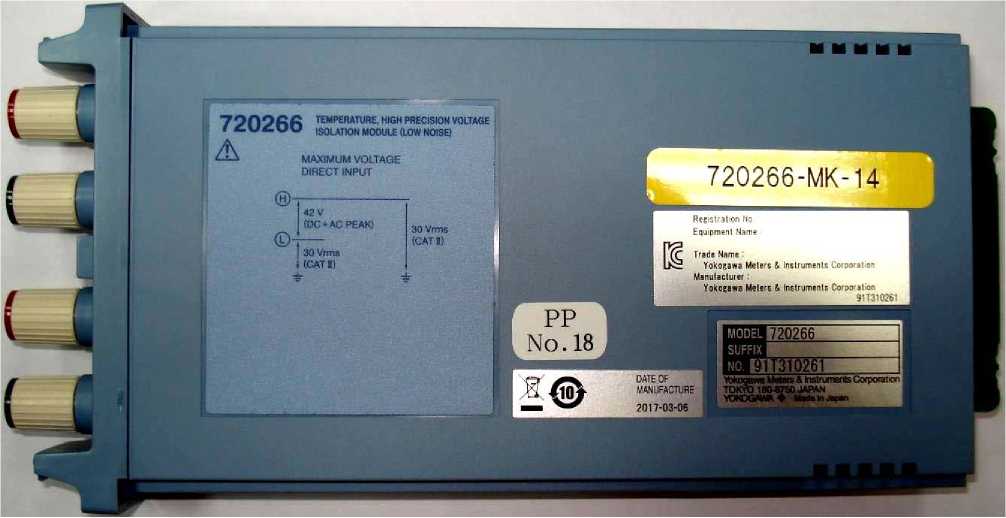

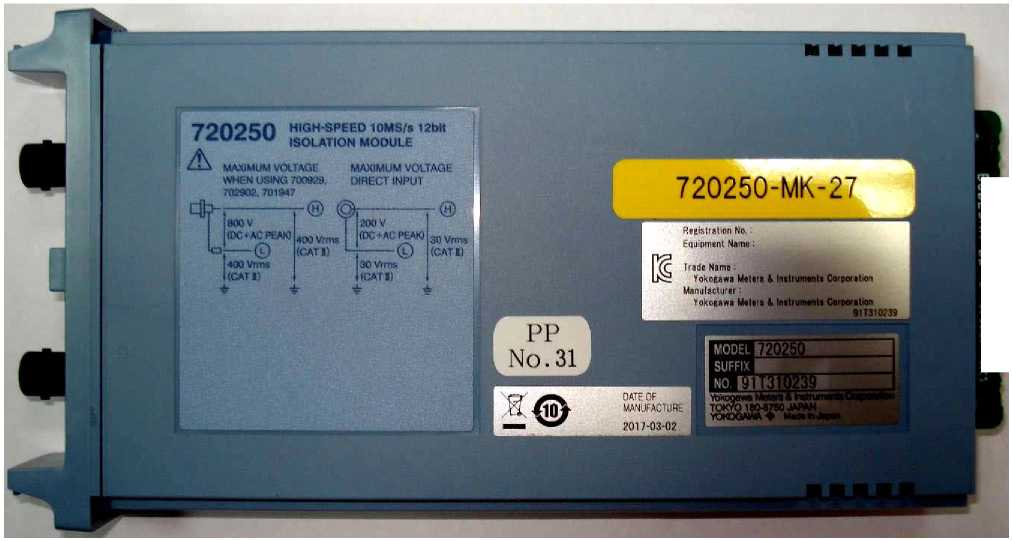

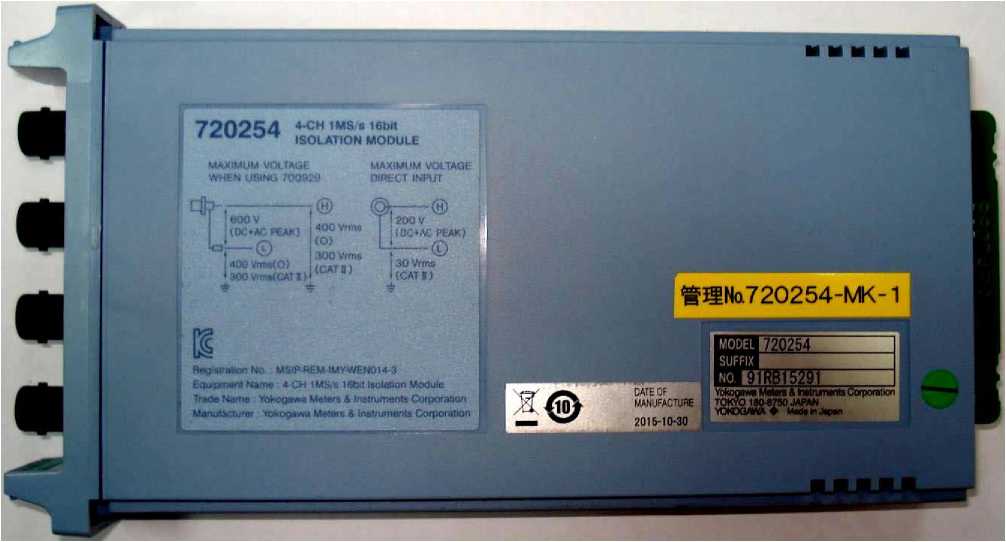

    Общий вид модулей представлен на рисунках 6 - 12. В зависимости от модификации или исполнения модуля на их корпусе могут размещаться стикеры фирмы-изготовителя с различной служебной информацией. Безусловно обязательными являются лишь те из них, которые содержат информацию о модели, серийном номере, изготовителе.

    Для предотвращения несанкционированного доступа к внутренним частям приборов осуществляется пломбировка одного из винтов крепления корпуса измерительных модулей специальной наклейкой, при повреждении которой остается несмываемый след. Пломбирование базового блока не предусмотрено.

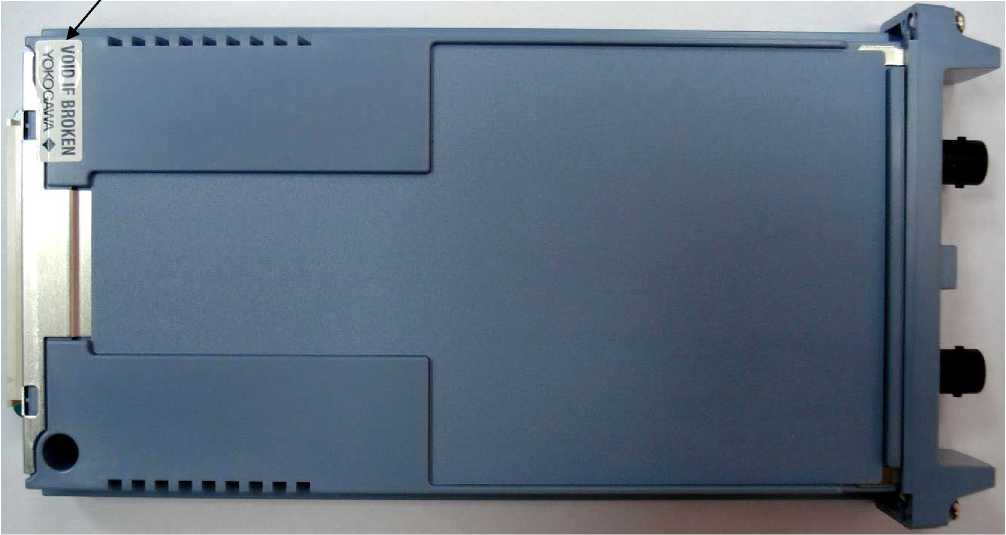

    Схема пломбировки от несанкционированного доступа представлена на рисунке 13.

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru
    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Место нанесения знака поверки

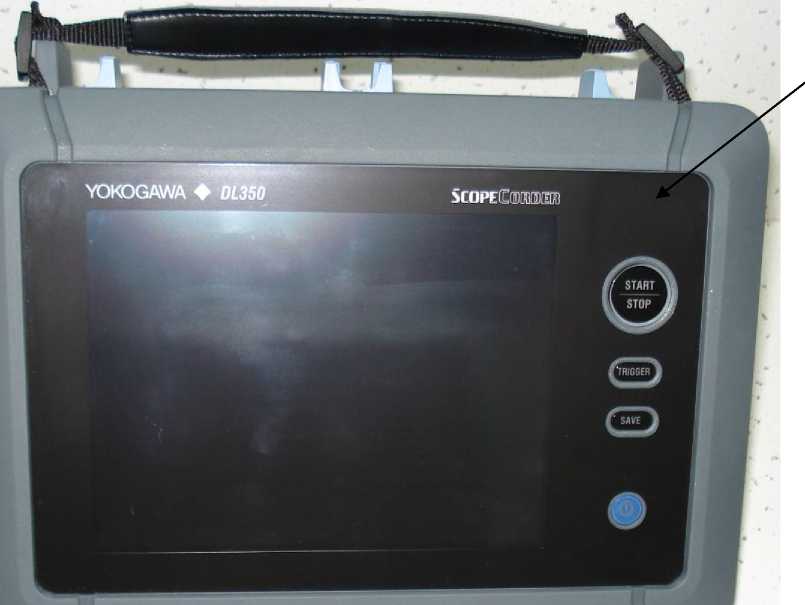

    Рисунок 1 - Общий вид базового блока осциллографов-регистраторов DL350

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 2 - Общий вид базового блока осциллографов-регистраторов DL350. Вид сзади

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 3 - Общий вид базового блока осциллографов-регистраторов DL350. Вид сверху

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 4 - Общий вид базового блока осциллографов-регистраторов DL350. Вид слева

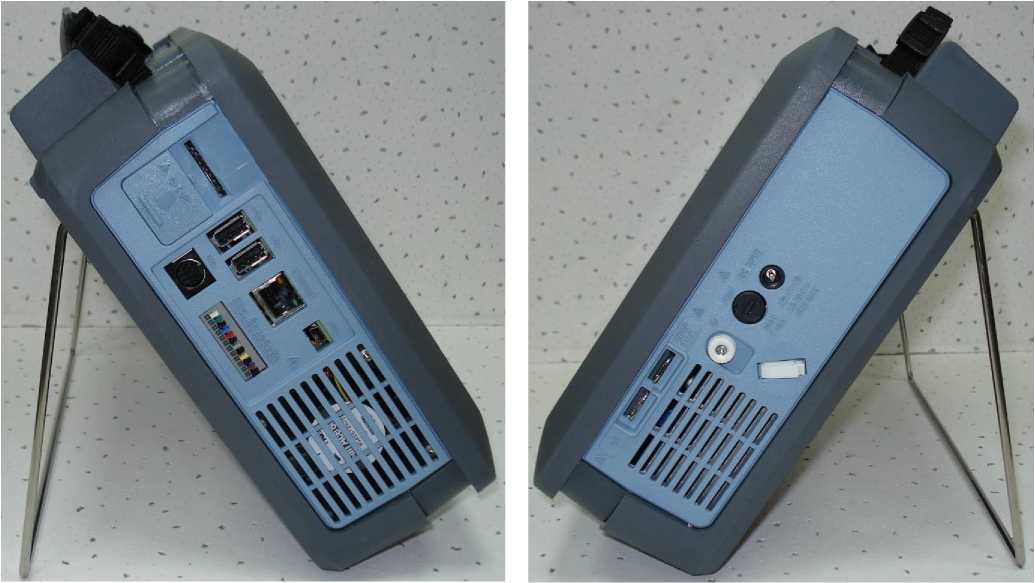

    Рисунок 5 - Общий вид базового блока осциллографов-регистраторов DL350.

    Вид справа

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

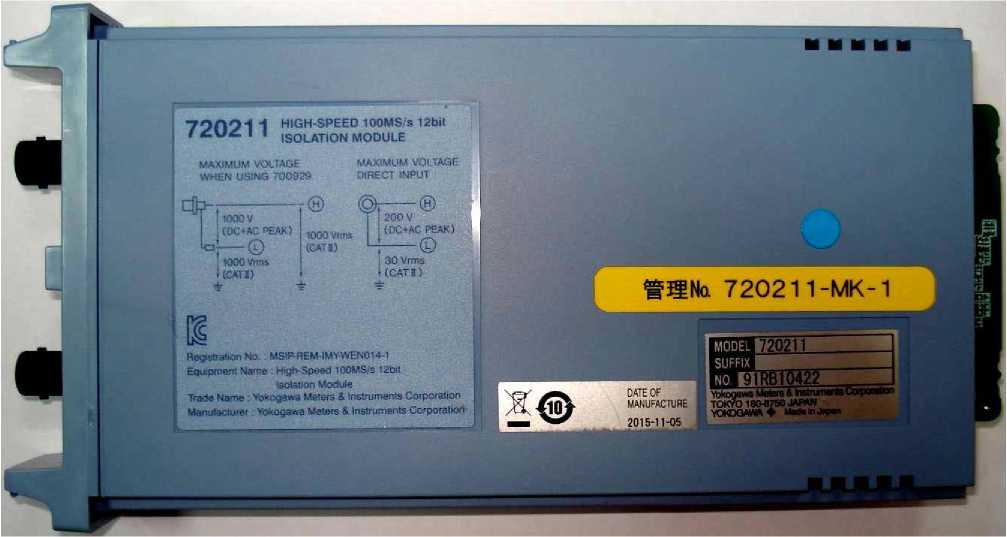

    Рисунок 6 - Общий вид модулей сменных 720211

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

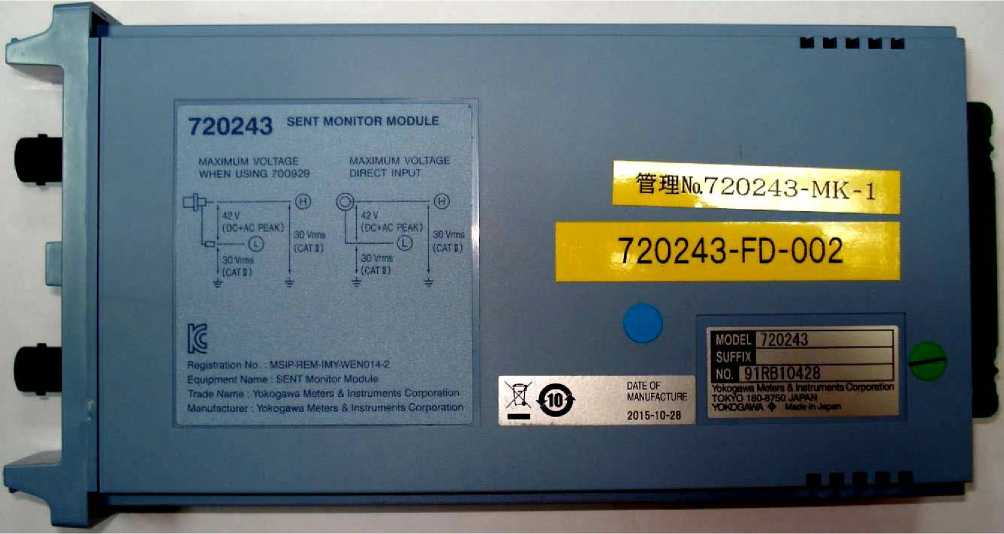

    720243 SENT MONITOfl M0DULE

    SNa720243-MK-l

    720243-FD-002

    MAXIMUM VOLTAGE WHEN USING 700929

    30 VW (CAT I)

    MAXIMUM VOLTAGE

    DIRECT INPUT

    30 Vrw (САТИ)

    DATE OF MANUFACTURE

    2015-10-28

    Registration No MSIP-REMIMY-WEN014-2

    Equipment Name SENT Monitor Module

    Trade Name Yokogawa Meters & instruments Corporation Manutadurer Yokogawa Meiers & instruments Corporation

    42 V

    (DC+AC PEAK) —©

    SOVrms

    (CAT Ill

    Рисунок 7 - Общий вид модулей сменных 720243

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    ,tls>•₽:«»‘“1 -i< fl0-aaS3080

    Рисунок 8 - Общий вид модулей сменных 720250

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    7202S4 ,,'CH 1MS в 16ЬИ

    Г            ISOLATION MODULE

    Reg snetaft Mq M&P-REM 1MYWEN014-3 Equipment Nam* 4 CH >MS(s iflbit Isolation Module Trade Nemo Yokogaw^ Meiers & instruments Corporation

    Man jt&cturer Уакона л-a Мыжъ & Irtst/umonis Gorpotaiion

    ©i—®

    ( tPOOv

    I t ОС+ЛС PEAK)

    4—©

    30 Vr ms

    I (CAT К)

    ^SNo.72O254-MK-1

    DATE OF

    MANUFACTURE I

    2016-10-30 I

    И 720254

    ГЙ615291 ~

    Yotooawa Metera & hetnjmeots TOKYO 180-8750 JAPAN VOKDGAWA ♦ МмИИЦцдо

    Рисунок 9 - Общий вид модулей сменных 720254

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    VOLTAGE

    720266-MK-14

    2017-03-06

    DATE OF MANUFACTURE

    42 V

    (DC MCPEAK)

    30Vrms (CAT П)

    MAXIMUM VOLTAGE DIRECT INPUT

    Registration No Equipment Name

    Trade Name

    Yokogawa Meiers 4 Instruments CorDoralcn Manufacturer

    Yokogawa Meiers 4 instruments Corporation

    91Т310261

    79Л9АА TEMPERATURE, HIGH PRECISION ’

    1                 ISOLATION MODULE (LOW NOISE)

    A

    ©—

    30 Vrrns I ICATBj

    Рисунок 10 - Общий вид модулей сменных 720266

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 11 - Общий вид модулей сменных 720268

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 12 - Общий вид модулей сменных 720281

    Место пломбировки

    Внешний вид. Осциллографы-регистраторы (серии DL), http://oei-analitika.ru

    Рисунок 13 - Схема пломбировки от несанкционированного доступа


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Осциллограф-регистратор серии DL

    -

    1 шт.

    Ремень

    B8093EF

    1 шт.

    Крышка панели

    B8073CY

    1 шт. 1)

    Блок батарей

    739883

    1 шт. 1)

    Предохранитель 250 В, 10 А

    A1637EF

    1 шт.

    Крышка от блока батарей

    720923

    1 шт.

    Модули сменные (модификация по заказу)

    -

    по заказу

    Компакт диск с руководством по эксплуатации

    -

    1 шт.

    Руководство по эксплуатации

    A1024US

    1 экз.

    Методика поверки

    ИЦРМ-МП-003-18

    1 экз.

    Примечание - 1) для приборов с опцией /EB


    Таблица 2 - Метрологические характеристики осциллографов-регистраторов DL350

    Наименование характеристики

    Значение

    Базовый блок

    Режим осциллографа

    Диапазон установки коэффициента развертки (КР)

    от 1 мкс/дел до 5 суток/дел

    Пределы допускаемой относительной погрешности временной развертки, %

    ±0,001

    Длина записи на SD-карту в двоичном формате, точек

    5М09

    Виды запуска

    автоматический, однократный, ждущий

    Источники синхросигнала

    любой из входных каналов, внешний, время

    Диапазон уровня входного сигнала синхронизации, дел

    ±10

    Режим регистратора

    Время записи

    от 10 с до 50 суток

    Интервал выборки

    от 1 мкс до 200 мс

    Диапазон времени отображения

    от 1 мс до 50 суток

    Количество записываемых событий

    до 100

    Длина записи на SD-карту в двоичном формате, точек

    109

    Длина записи на SD-карту в ASCII-формате, ГБ

    2

    Модуль измерительный 720211

    Число входных каналов

    2

    Входной импеданс

    (1,00±0,01) МОм; 35 пФ

    Максимальная частота дискретизации, МГц

    100

    Разрешение по вертикали, бит

    12

    Полоса пропускания по уровню минус 3 дБ, МГц, не менее

    20

    Диапазон установки коэффициента отклонения (КО), В/дел

    от 0,01 до 20

    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В

    ±(0,00540 [делрКо [В/дел])

    Температурный коэффициент

    ±(0,000540 [делрКО [В/дел])/°С

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Модуль измерительный 720243

    Число входных портов

    2

    Входной импеданс

    (1,00±0,01) МОм; 35 пФ

    Максимальная частота дискретизации, кГц

    100

    Входное напряжение, В

    - низкий уровень

    1,5

    - высокий уровень

    3,5

    Модуль измерительный 720250

    Число входных каналов

    2

    Входной импеданс

    (1,00±0,01) МОм; 35 пФ

    Максимальная частота дискретизации, МГц

    10

    Разрешение по вертикали, бит

    12

    Полоса пропускания по уровню минус 3 дБ, МГц,

    3

    не менее

    Диапазон установки коэффициента отклонения (КО), В/дел

    от 0,005 до 20

    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В

    ±(0,00540 [делрКО [В/дел])

    Температурный коэффициент

    ±(0,000240 [дел]<Ко [В/дел])/°С

    Модуль измерительный 720254

    Число входных каналов

    4

    Входной импеданс

    (1,00±0,01) МОм; 35 пФ

    Максимальная частота дискретизации, МГц

    1

    Разрешение по вертикали, бит

    16

    Полоса пропускания по уровню минус 3 дБ, кГц, не менее

    300

    Диапазон установки коэффициента отклонения (КО), В/дел

    от 0,01 до 50

    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В

    ±(0,002540 [делрКО [В/дел])

    Температурный коэффициент

    ±(0,000240 [дел]<КО [В/дел])/°С

    Модуль измерительный 720266

    Число входных каналов

    2

    Входной импеданс

    1 МОм

    Максимальная частота дискретизации, Гц

    125

    Разрешение по вертикали, бит/°С

    16/0,1

    В режиме измерений напряжения

    Диапазон установки коэффициента отклонения (КО), В/дел

    от 0,0001 до 10

    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В

    ±(0,0008М0 [дел]-КО [В/дел]+2406)

    Температурный коэффициент

    ±(0,000240 [дел]<КО [В/дел])/°С

    В режиме измерений температуры по сигналам термопар - см. таблицу 3

    Модуль измерительный 720268

    Число входных каналов

    2

    Входной импеданс

    (2,00±0,01) МОм; 12 пФ

    Максимальная частота дискретизации, МГц

    1

    Разрешение по вертикали, бит

    16

    Полоса пропускания по уровню минус 3 дБ, кГц, не менее - в режиме измерений формы сигнала

    300

    - в режиме измерений СКЗ напряжения

    0; от 0,04 до 100

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Диапазон установки коэффициента отклонения (КО), В/дел

    от 0,02 до 200

    Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе (в режиме измерений формы сигнала), В

    ±(0,002540 [делрКО [В/дел])

    Пределы допускаемой основной абсолютной погрешности измерений напряжения:

    • - постоянного тока (в режиме измерений СКЗ напряжения), В

    • - гармонического сигнала в диапазоне частот 0,04 - 1 кГц (в режиме измерений СКЗ напряжения), В

    • - гармонического сигнала в диапазоне частот св. 1 до 10 кГц (в режиме измерений СКЗ напряжения), В

    ±(0,01-10 [дел]-Ко [В/дел])

    ±(0,01540 [делрКО [В/дел])

    ±(0,025-10 [делрКО [В/дел])

    Пределы допускаемой основной абсолютной погрешности измерений напряжения сигнала:

    • - с коэффициентом амплитуды не более 2 в диапазоне частот 0,04 - 1 кГц (в режиме измерений СКЗ напряжения), В

    • - с коэффициентом амплитуды не более 3 в диапазоне частот 0,04 - 1 кГц (в режиме измерений СКЗ напряжения), В

    • - с коэффициентом амплитуды не более 2 в диапазоне частот св. 1 до 10 кГц (в режиме измерений СКЗ напряжения), В

    • - с коэффициентом амплитуды не более 3 в диапазоне частот св. 1 до 10 кГц (в режиме измерений СКЗ напряжения), В

    ±(0,02-10 [дел]<КО [В/дел])

    ±(0,0340 [дел]<КО [В/дел])

    ±(0,0340 [дел]<КО [В/дел])

    ±(0,04-10 [дел]-КО [В/дел])

    Температурный коэффициент

    ±(0,000240 [дел]<КО [В/дел])/оС

    Модуль измерительный 720281

    Число входных каналов

    2

    Входной импеданс

    (1,00±0,01) МОм; 35 пФ

    Максимальная частота дискретизации, МГц

    1

    Разрешение по вертикали, бит

    16

    Диапазон входного напряжения, В

    ±(1-50)

    Диапазон измерений частоты f, Гц

    от 0,01 до 5М05

    Диапазон измерений коэффициента заполнения D, %

    от 0 до 100

    Диапазон измерений частоты источника питания, Гц

    от 30 до 70; от 40 до 80; от 380 до 420

    Диапазон установки чувствительности вертикальной оси (КО) при измерениях

    • - частоты, Гц/дел

    • - коэффициента заполнения, %/дел

    • - частоты источника питания, Гц/дел

    от 0,1 до 1М05 от 1 до 20 от 0,1 до 2

    Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц

    ±(0,000540 [делрКО [Гц/дел]+Л!), где Л! - составляющая погрешности, зависящая от частоты входного сигнала

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Составляющая погрешности измерений частоты Af, Гц при частоте входного сигнала

    - в диапазоне до 2 кГц

    ±(0,0005f+0,001)

    - в диапазоне свыше 2 до 50 кГц

    ±0,0005f

    - в диапазоне свыше 50 до 100 кГц

    ±0,001-f

    - в диапазоне свыше 100 до 200 кГц

    ±0,002-f

    - в диапазоне свыше 200 до 500 кГц

    ±0,005-f

    Пределы допускаемой основной абсолютной погрешности измерений коэффициента заполнения, % при частоте входного сигнала

    - в диапазоне до 50 кГц

    ±0,001-D

    - в диапазоне свыше 50 до 100 кГц

    ±0,002-D

    - в диапазоне свыше 100 до 200 кГц

    ±0,005-D

    - в диапазоне свыше 200 до 500 кГц

    ±0,01<D

    Пределы допускаемой основной абсолютной погрешности измерений частоты источника питания, Гц

    - при частоте источника питания 50 Гц

    ±0,03

    - при частоте источника питания 60 Гц

    ±0,03

    - при частоте источника питания 400 Гц

    ±0,3

    Таблица 3 - Метрологические характеристики модуля измерительного 720266 в режиме измерений температуры

    Тип термопары

    Диапазон измерений о температуры, С

    Пределы допускаемой абсолютной о погрешности измерений температуры, С

    K

    от -200 до 0 включ.

    ±(0,002-T+1,5)

    св. 0 до +1300

    ±(0,001-T+1,5)

    E

    от -200 до 0 включ.

    ±(0,002-T+1,5)

    св. 0 до +800

    ±(0,001-T+1,5)

    J

    от -200 до 0 включ.

    ±(0,002-T+1,5)

    св. 0 до +1100

    ±(0,001-T+1,5)

    T

    от -200 до 0 включ.

    ±(0,002-T+1,5)

    св. 0 до +400

    ±(0,001-T+1,5)

    L

    от -200 до 0 включ.

    ±(0,002^T+1,5)

    св. 0 до +900

    ±(0,001-T+1,5)

    U

    от -200 до 0 включ.

    ±(0,002^T+1,5)

    св. 0 до +400

    ±(0,001-T+1,5)

    N

    от 0 до +1300

    ±(0,001-T+1,5)

    R

    от 0 до +200 включ.

    ±8

    S

    св. +200 до +800 включ.

    ±5

    св. +800 до 1700

    ±(0,001-T+3)

    B

    от +400 до +700 включ.

    ±8

    св. +700 до +1800

    ±(0,001-T+2)

    W

    от 0 до +2300

    ±(0,00PT+3)

    Au7Fe3

    от 0 до 50 включ. 1) св. 50 до 300 включ. 1)

    -H

    -H

    Примечания

    1) - в Кельвинах;

    Т - измеренное значение температуры, оС

    Таблица 4 - Основные технические характеристики осциллографов-регистраторов DL350

    Наименование характеристики

    Значение

    Количество слотов для установки модулей

    2

    Объем памяти на каждый слот, МБ

    100

    Максимальное число входных каналов

    16 цифровых (встроенные в базовый блок) и

    8 аналоговых (2 четырехканальных модуля) или

    32 аналоговых (2 шестнадцатиканальных модуля) или 240 цифровых (2 модуля 720240 или 720241)

    Дисплей

    цветной ЖК TFT (резистивная сенсорная панель), диагональ 8,4 дюйма, разрешение 800 на 600 точек

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - напряжение постоянного тока, В

    от 90 до 264

    от 47 до 63

    от 10 до 30

    Габаритные размеры, мм, (длинахширинахвысота):

    • - базовый блок (без батареи)

    • - модули (без учета разъемов)

    305х217х92

    210x109x25

    Масса, кг:

    • - базовый блок

    • - модуль 720211

    • - модуль 720243

    • - модуль 720250, 720268

    • - модули 720254

    • - модуль 720266, 720281

    3,9 (с батареей и двумя модулями 720254)

    0,29

    0,26

    0,28

    0,31

    0,27

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от +18 до +28

    от 20 до 80

    Рабочие условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от 0 до +45

    85


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
