Назначение средства измерений:
Калибраторы давления серии СА700 (далее - калибраторы) предназначены для измерений избыточного давления, напряжения и силы постоянного тока, воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Калибраторы давления
Рисунок № 1
Внешний вид.
Калибраторы давления
Рисунок № 2
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти калибраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики калибраторов нормированы с учетов влияния на них БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СА700 |
Номер версии (идентификационных номер) ПО |
1.01 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на калибратор.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам давления серии СА700
ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Поверка
Поверка осуществляется по документу МП 58400-14 «Калибраторы давления серии СА700. Методика поверки», утверждённому ФГУП «ВНИИМС» 08.04.2014 г.Основные средства поверки:
- калибратор-вольтметр универсальный В1-28, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 10759-86;
- манометр абсолютного давления МПА - 15 (рег. № 4222-74);
- мановакууметр грузопоршневой МВП - 2,5 (рег.№ 1652-99);
- манометры грузопоршневые: МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500 (рег.№ 31703-06);
- задатчики избыточного давления (кл.т. 0,02): Воздух - 1,6, Воздух - 6,3 (рег.№ 10610-00);
- задатчик давления Воздух-1600 (рег.№ 12143-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус калибраторов в соответствии с рисунком 2.
Изготовитель
Yokogawa Test & Measurement Corporation, Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan
YMG-Kofu factory (155 Takamurocho, Kofu-shi, Yamanashi-ken, 400-8558, Japan)
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г.Москва, Грохольский пер., д.13, стр.2
Телефон: (495) 737-78-68/71
Факс: (495) 737-78-69, 933-85-49
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Калибраторы представляют собой портативные электрические приборы с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой и клавишами, которые группируются в соответствии с их функциями.
Калибраторы состоят из трех рабочих секций: измерения давления, измерения и воспроизведения электрических величин. Секции измерения и воспроизведения электрических величин работают независимо друг от друга и гальванически развязаны, что позволяет использовать калибратор для одновременного задания выходного электрического сигнала и измерения входного электрического сигнала.
В калибраторах в режиме измерений давления используется резонансно-частотный принцип преобразования давления в цифровой сигнал. Чувствительный элемент датчика калибратора выполнен на базе монокристалла кремния.
Наличие встроенного источника питания постоянного тока 24 В позволяет использовать калибраторы в качестве источника питания для внешних датчиков.
Калибраторы имеют два USB-разъёма, позволяющие дистанционно управлять калибратором с персонального компьютера.
Калибраторы СА700 представлены моделями СА700-Е-01, СА700-Е-02, СА700-Е-03, которые отличаются диапазонами измерений давления.
На рисунке 1 приведён общий вид калибраторов, на рисунке 2 приведена схема пломбирования калибраторов.

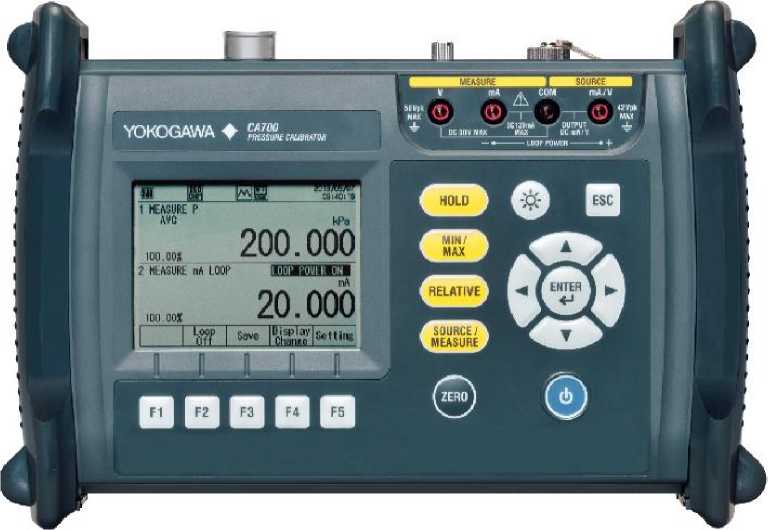

Рисунок 1 - Общий вид калибраторов СА700

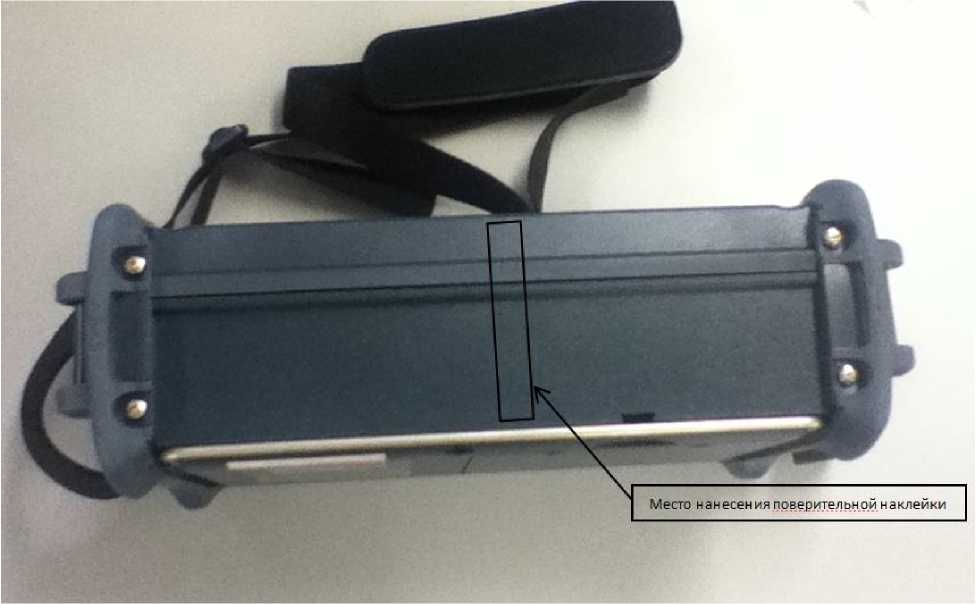

Рисунок 2 - Схема пломбирования калибраторов СА700
Комплектность калибраторов указана в таблице 5.
Таблица 5 - Комплектность калибраторов
Наименование |
Обозначение |
Количество |
Калибратор давления серии СА700 |
модификация по заказу |
1 |
Руководство по эксплуатации |
IM CA700-01RU |
1 |
Методика поверки |
МП 58400-14 |
1 |
Комплект ЗИП |
- |
1 |
Дополнительные принадлежности |
- |
по заказу |
Метрологические характеристики калибраторов указаны в таблицах 2, 3, технические -в таблице 4.
Таблица 2 - Метрологические характеристики калибраторов в режиме измерений избыточного давления
Модель |
CA700-E-01 |
CA700-E-02 |
CA700-E-03 |
Диапазон измерений |
от минус 80 до 200 кПа |
от минус 80 до 1000 кПа |
от минус 80 до 3500 кПа |
Верхнее значение диапазона отображения на дисплее |
240 кПа |
1200 кПа |
4200 кПа |
Разрешение |
0,001 кПа |
0,01 кПа |
0,01 кПа |
Пределы допускаемой основной погрешности |
от 20 до 200 кПа: ±(0,01% от показания + 0,010 кПа); от 0 до 20 кПа: ±0,012 кПа; от минус 80 до 0 кПа: ±(0,2 % от показания + 0,090 кПа) |
от 0 до 1000 кПа: ±(0,01 % от показания + 0,08 кПа); от минус 80 до 0 кПа: ±(0,2 % от показания + 0,09 кПа) |
от 0 до 3500 кПа: ±(0,01 % от показания + 0,30 кПа); от минус 80 до 0 кПа: ±(0,2 % от показания + 0,09 кПа) |
Время отклика |
Не более 2,5 с | ||
Доп. давление на входе |
от 2,7 кПа абс. до 500 кПа избыт. |
от 2,7 кПа абс. до 3000 кПа избыт. |
от 2,7 кПа абс. до 4500 кПа избыт. |
Внутренний объем жидкости сенсора давления |
6 см3 | ||
Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в пределах рабочих условий применения |
±(0,001% от показания + 0,001% от полной шкалы)/ °C | ||
Влияние позиционирования |
Дрейф нулевой точки ±0,3 кПа | ||
Измеряемая среда |
Газ и жидкость (некоррозионные, негорючие, взрывобезопасные и нетоксичные среды) | ||
Температура измеряемой среды |
от минус 10 до 50 °C | ||
Сенсор давления |
Сенсор с кремниевым резонатором | ||
Элемент сенсора давления |
Мембрана | ||
Единицы измерения давления |
кПа и др. единицы (Па, ГПа, МПа, мбар, бар, атм, мм рт. ст., дюймы рт. ст., гс/см2, кгс/см2) | ||
Входной порт |
Rc 1/4 или 1/4 NPT внутренная резьба (на выбор) | ||
Материалы конструкции |
Мембрана: Hastelloy C276, входной порт: SUS316 |
Таблица 3 - Метрологические характеристики калибраторов в режиме измерений/ воспроизведений силы и напряжения постоянного тока
Функция |
Условный диапазон |
Диапазон измерения / воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности Досн |
Воспроизведение напряжения постоянного тока |
5 В |
(0 ... 5) В |
0,1 мВ |
±(0,015 % Х + 0,5 мВ) |
Воспроизведение силы постоянного тока |
20 мА |
(0.20) мА |
1 мкА |
±(0,015 % Х + 3 мкА) |
Измерение напряжения постоянного тока |
5 В |
(0 . ± 5) В |
0,1 мВ |
±(0,015 % Х + 0,5 мВ) |
50 В |
(0 . ± 50) В |
1 мВ |
±(0,015 % Х + 5 мВ) | |
Измерение силы постоянного тока |
20 мА |
(0 . ± 20) мА |
1 мкА |
±(0,015 % Х + 3 мкА) |
100 мА |
(0 ... ± 100) мА |
10 мкА |
±(0,015 % Х + 30 мкА) | |
Примечания
постоянного тока.
|
Таблица 4 - Технические характеристики калибраторов
Наименование характеристики |
Значения |
Нормальная область значений температуры окружающего воздуха, °С |
от +20 до +26 |
Рабочие условия применения: |
от -10 до +50 |
|
от 20 до 80 |
Параметры питания постоянного тока - напряжение, В (шесть элементов типа АА) |
9 |
Габаритные размеры, мм, не более: - высота |
188 |
- ширина |
264 |
- длина |
96 |
Масса, кг, не более |
2 |
