Номер по Госреестру СИ: 43571-10
43571-10 Клещи токоизмерительные
(CL, мод. CL130, CL135, CL150, CL250, CL255)
Назначение средства измерений:
Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255 (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, частоты напряжения переменного тока при проведении работ по разработке, производству и эксплуатации радиотехнических устройств.
Внешний вид.
Клещи токоизмерительные
Рисунок № 1
Внешний вид.
Клещи токоизмерительные
Рисунок № 2
Внешний вид.
Клещи токоизмерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководств по эксплуатации типографским способом и на клещи в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным серии CL моделей CL130, CL135, CL150, CL250, CL255
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 43571-10 «Клещи токоизмерительные серии CL моделей CL130, CL135, CL150, CL250, CL255 фирмы «Kew (Thailand) Limited», Таиланд. Методика поверки », утвержденному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 23.12.2009 г.
Основные средства поверки:
- калибратор универсальный 9100Е (с токовой катушкой на 50 витков, опция 200), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25985-09 (далее рег.№);
- генератор сигналов низкочастотный прецизионный ГЗ -110, рег. № 5460-76;
- мера электрического сопротивления постоянного тока многозначная Р 3026/1, рег. № 8478-91;
- магазин сопротивления Р 40102, рег. № 10547-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Yokogawa Test & Measurement Corporation, Япония Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan завод-изготовитель фирма Kew (Thailand) Ltd., Таиланд Адрес: Navanakorn Industrial Estate 60/48, Mool9, Kloluang, Pathumthani 12120
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
Адрес: 129110, г. Москва, Самарская ул., д.1, БЦ «Новион», этаж 4 Телефон: +7 (495) 737-78-68/71
Факс: +7 (495) 737-78-69
Е-mail: info@ru.yokogawa.com
Испытательный центр
ГЦИ СИ ФБУ «ГНМЦ Минобороны России»Адрес: 141006, г. Мытищи, Московская обл., ул. Комарова, д. 13 Телефон: +7 (495) 583-99-23
Факс: +7 (495) 583-99-48
Принцип действия клещей основан на преобразовании входного аналогового сигнала в цифровой с помощью быстродействующего аналого-цифрового преобразователя (АЦП).
Клещи обладают функциями автоматического и ручного выбора поддиапазонов измерений, проверки целостности цепи, удержания показаний, установки нуля.
Конструктивно клещи представляют собой ручной прибор в пластмассовом корпусе с элементами питания, имеют 4-разрядный жидкокристаллический дисплей, переключатель режимов работы, входные разъемы.
Модели клещей идентичны по управлению и отличаются друг от друга функциональными возможностями, диапазонами измерений, пределами допускаемых погрешностей, массой и габаритными размерами.
Фотографии общего вида клещей представлена на рисунке 1.

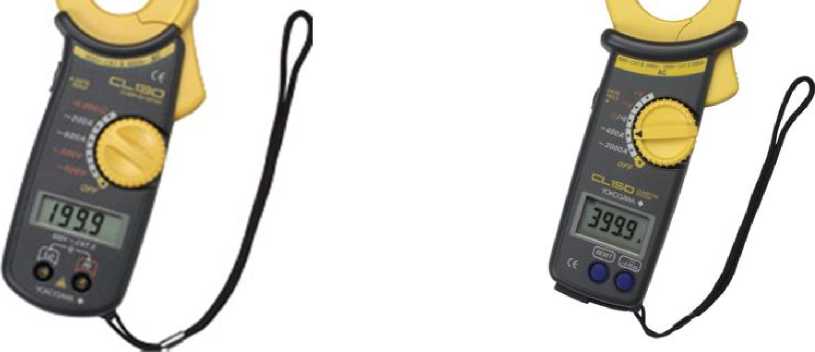

Рисунок 1 - Общий вид клещей токоизмерительных серии CL (слева - общий вид моделей CL130, CL135, справа - CL150, CL250, CL255)
Пломбирование не предусмотрено.
Метрологические характеристики клещей приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения и силы постоянного и переменного тока
Модель |
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разреше ние |
Пределы допускаемой погрешности измерений | ||
постоянный ток |
диапазон частот от 50 до 60 Гц |
диапазон частот * от 40 до 1000 Гц | ||||
40 В |
0,01 В |
±(0,01-U + 0,02 В) |
±(0,01-U + 0,02 В) |
±(0,015-U + 0,03 В) | ||
CL150 |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,3 В) | |
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
±(0,01- U + 2 В) |
±(0,015-U + 3 В) | ||
CL250 |
Напряже- |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,2 В) |
±(0,015-U + 0,4 В) |
ние посто- |
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
(0,015-U + 2 В) |
±(0,015-U + 4 В) | |
янного/ пе- |
от 30 до 1000 Гц: | |||||
CL255 |
ременного |
40 В |
0,01 В |
±(0,01-U + 0,02 В) |
±(0,015-U + 0,03 В) |
±(0,02-U + 0,04 В) |
тока |
400 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,3 В) |
±(0,02-U + 0,4 В) | |
1000 В / 750 В |
1 В |
±(0,01-U + 2 В) |
±(0,015-U + 3 В) |
±(0,02-U + 4 В) | ||
CL130 |
- /200 В |
0,1 В |
±(0,01-U + 0,2 В) |
±(0,015-U + 0,4 В) | ||
CL135 |
-/600 В |
1 В |
±(0,01-U + 2 В) |
±(0,015-U + 4 В) | ||
- /400 А |
0,1 А |
±(0,01-I + 0,3 А) |
±(0,02-I + 0,3 а) | |||
CL150 |
- /2000 А (от 0 до 1500 А) |
1 А |
- |
±(0,01- I + 3 А) |
±(0,03-I + 3 А) | |
- /2000 А (от 1500 до 2000 А) |
1 А |
±0,03-1 |
- | |||
400 А |
0,1 А |
±(0,015-1 + 0,2 А) |
±(0,015-1 + 0,2 А) |
от 40 до 500 Гц: ±(0,03 •I + 0,4 А) от 500 до 1000 Гц: ±(0,05-I + 0,4А) | ||
CL250 |
Сила по- |
2000А /2000 А (от 0 до 1000 А) |
1 А |
±(0,015-1 + 2 А) |
±(0,015-1 + 2 А) |
от 40 до 500 Гц: ±(0,03 -I + 4 А) от 500 до 1000 Гц: ±(0,05-I + 4 А) |
стоянного/ |
- /2000 А (от 1000 до 2000 А) |
1 А |
- |
±(0,03-I + 2 А) |
- | |
переменно- |
от 30 до 1000 Гц: | |||||
CL255 |
го тока |
400 А |
0,1 А |
±(0,015-1 + 0,2 А) |
±(0,015-1 + 0,3 А) |
±(0,03-I + 0,4 А) |
2000А/2000 А (от 150 до 1700 А) |
1 А |
±(0,015-1 + 2 А) |
±(0,015-1 + 3 А) |
±(0,03-I + 4 А) | ||
- /2000 А (от 1700 до 2000 А) |
1 А |
- |
±(0,035-1 + 3 А) |
- | ||
CL130 |
- /200 А |
0,1 А |
±(0,015-1 + 0,6 А) |
±(0,02-I + 0,5 А) | ||
- /600 А |
1 А |
±(0,0Ы + 3 А) |
±(0,02-I + 5 А) | |||
CL135 |
- /200 А |
0,1 А |
±(0,015-1 + 0,4 А) |
±(0,02-I + 0,5 А) | ||
- /600 А |
1 А |
±(0,015-1 + 4 А) |
±(0,02-I + 5 А) |
Примечания
U - измеренное значение напряжения, В; I - измеренное значение силы тока, А;
* погрешность измерений силы переменного тока для частот свыше 440 Гц установлена по данным фирмы-изготовителя
Таблица 2 - Метрологические характеристики клещей в режиме измерений электрического сопротивления и частоты напряжения переменного тока
Измеряемая величина |
Верхние пределы диапазонов измерений |
Разрешение |
Пределы допускаемой погрешности измерений | ||
CL150 |
CL250, CL255 |
CL130, CL135 | |||
Электрическое сопротивление постоянному току |
200 Ом 400 Ом 4 кОм 40 кОм 400 кОм |
0,1 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
±(0,015<R + 0,2 Ом) ±(0,015<R + 2 Ом) ±(0,015<R + 20 Ом) ±(0,015<R + 200 Ом) |
±(0,015<R + 0,2 Ом) ±(0,015<R + 2 Ом) |
±(0,012<R + 0,4 Ом) |
Частота напряжения переменного тока |
4 кГц |
1 Гц |
- |
±(0,015-F + 5 Гц) |
- |
Примечания
R - измеренное значение сопротивления, Ом; F - измеренное значение частоты напряжения переменного тока, Гц
Основные технические характеристики приведены в таблице 3.
Таблица 3 - Основные технические характеристики
Модель |
CL150 |
CL250, CL255 |
CL130, CL135 |
Габаритные размеры (длина х ширина х высота), мм, не более |
247 х 105 x 49 |
250 х 105 x 49 |
210 х 93 x 40 |
Измерительный диаметр, мм, не более |
54 |
55 |
33 |
Масса, кг, не более |
0,47 |
0,53 (CL250), 0,54 (CL255) |
0,4 |
Напряжение питания, В |
3 |
3 (CL250), 9 (CL255) |
9 |
Рабочие условия эксплуатации: | |||
температура окружающей среды, °С |
от 0 до +40 | ||
относительная влажность при температуре +40 °С, % |
до 85 |
