74062-19 Рефлектометры оптические
(AQ1000)
Назначение средства измерений:
Рефлектометры оптические AQ1000 (далее - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.
ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
-
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования места соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AQ1000 firmware |
Номер версии (идентификационный номер) ПО |
R1.01 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на нижнюю панель рефлектометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим AQ1000
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация фирмы «Yokogawa Test & Measurement Corporation», Япония
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013.
-
- Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на нижнюю панель рефлектометров (место нанесения указано на рисунке 2).
Изготовитель
Фирма «Yokogawa Test & Measurement Corporation», Япония
Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo, 180-8750, Japan
Телефон: +81-422-52-6237
Факс: +81-422-52-6462
Web-сайт: www.yokogawa.com
Заявитель
Общество с ограниченной ответственностью «Форком» (ООО «Форком»)
ИНН 7715458715
Адрес: 111402, г. Москва, ул. Кетчерская, д. 16, оф. 401
Телефон: +7 (495) 956-76-87
E-mail: info@4comt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Конструктивно рефлектометры выполнены в виде переносного прибора, на лицевой панели которого расположены кнопки управления и цветной емкостной сенсорный дисплей. Прочный пылевлагозащищенный корпус с обрезиненной защитой от ударов позволяет проводить обслуживание оптических линий связи в полевых условиях. Прибор выполняет функции измерения, обработки, отображения и сохранения результатов измерений в удобном для оператора виде.
Рефлектометры имеют встроенные опции измерителя оптической мощности и источника оптического излучения. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Опция измерителя мощности использует тот же порт, что и рефлектометр. Оптический порт рефлектометра выполняет функцию источника оптического излучения с теми же длинами волн, что и у рефлектометра. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схем стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотой 270 Гц, 1 кГц, 2 кГц.
Прибор может быть оборудован по требованию заказчика портом встраиваемого источника излучения видимого света для визуальной проверки целостности волоконной линии и определения изгибов оптического волокна. Источник видимого излучения основан на полупроводниковом лазере с длиной волны 650 нм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.

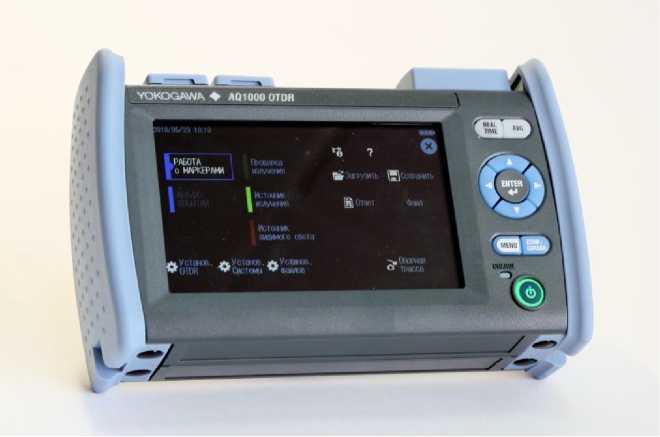

Общий вид рефлектометров представлен на рисунке 1.

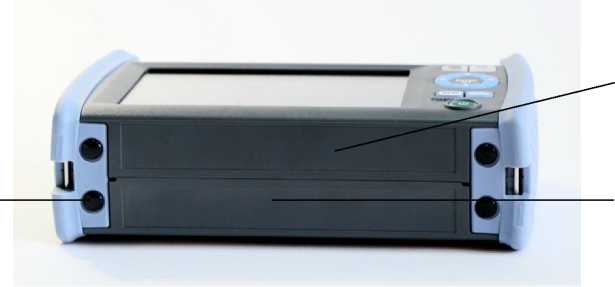

Нижняя панель рефлектометров со схемой пломбировки от несанкционированного доступа и местом нанесения знаков утверждения типа и поверки представлена на рисунке 2.
Рисунок 1 - Общий вид рефлектометров
Место пломбирования
Место для знака утверждения типа
Место
для знака поверки
Рисунок 2 - Задняя панель рефлектометров со схемой пломбировки от несанкционированного
доступа и местом нанесения знака утверждения типа и поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Рефлектометр оптический AQ1000 |
1 шт. | |
Сменный оптический адаптер 1) |
1 шт. | |
Аккумуляторная батарея Li-ion (встроенная) |
1 шт. | |
Блок питания (сетевой адаптер/зарядное устройство) |
1 шт. | |
USB-шнур для зарядки/подключения к компьютеру |
1 шт. | |
Наручный ремень |
1 шт. | |
USB-Flash карта памяти |
1 шт. | |
Руководство по эксплуатации русский/английский язык |
1 экз. | |
Заводской тест-сертификат |
1 шт. | |
Кейс для транспортировки |
1 шт. | |
Тип и количество адаптеров указывается при заказе. |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики рефлектометров
Наименование характеристики |
Значение |
Рабочие длины волн, нм |
1310±20 1550±20 |
Динамический диапазон измерений ослабления,1 дБ (при длительности импульса 10 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) - для длины волны 1310 нм -для длины волны 1550 нм |
30 28 |
Мертвая зона при измерении ослабления, м, не более
|
4,0 5,0 0,8 |
Диапазоны измерений длины, км |
от 0 до 0,2; от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 30,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 256,0 |
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL=±(1+240-5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м |
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,03- А, где А - измеряемое ослабление, дБ |
Опция измерителя мощности рефлектометров | |
Отображаемые длины волн градуировки, нм |
1310, 1490, 1550, 1625, 1650 |
Диапазон отображаемых значений средней мощности оптического излучения, дБм |
от -50 до -5 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения длине волны 1310 нм и уровне мощности 100 мкВт, дБ |
±0,5 |
Опция источника оптического излучения рефлектометров | |
Длины волн излучения, нм |
1310±25 1550±25 |
Уровень выходной мощности в непрерывном режиме (при постоянной температуре в диапазоне от +21°C до +25 °C, в течении 5 минут после прогрева 5 мин), дБм |
от -4 до -2 |
Нестабильность (при постоянной температуре в диапазоне от +21°C до +25 °C, в течении 5 мин после прогрева 5 мин), дБ, не более |
0,05 |
1) Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 10 мкс |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
220±22 |
- частота переменного тока, Гц |
50,0±0,5 |
- от встроенной аккумуляторной батареи, В |
5 |
Габаритные размеры, мм, не более: - высота |
116 |
- ширина |
56 |
- длина |
185 |
Масса, кг, не более (включая аккумуляторную батарею) |
0,66 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность, % |
от 5 до 90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
