№703 от 05.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 81882
О переоформлении свидетельства об утверждении типа средства измерений № 61411 "Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 703 от 05.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 апреля 2019 г. № 703
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 61411 «Системы оптические измерительные MTS-6000, MTS-6000А, MTS-8000E с модулями OTDR серии 8100» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями филиала ООО «Виави Солюшнз Дойчланд ГмбХ» от 19 марта 2019 г. б/н приказываю:
-
1. Внести изменения в описание типа на системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63126-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 61411 «Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63126-16, в связи с переименованием фирмы-изготовителя с JDSU Deutschland GmbH, Германия на Viavi Solutions Deutschland GmbH, Германия.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
v~" >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат 00E1036EE32711E880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08,11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» апреля 2019 г. №703
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100 Назначение средства измеренийСистемы оптические измерительные MTS-6000, MTS-6000A MTS-8000E с модулями OTDR серии 8100 (далее по тексту - системы) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Описание средства измеренийПринцип действия системы основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов
Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000, MTS-6000A и MTS-8000E, каждая из которых может комплектоваться сменным измерительным модулем оптического рефлектометра OTDR серии 8100. Опционально в базовом блоке системы MTS-6000, MTS-6000A могут присутствовать встроенные измеритель мощности, источник оптического излучения и измеритель обратных потерь; в базовом блоке системы MTS-8000 может присутствовать встроенный измеритель мощности.
Модули OTDR серии 8100 позволяют проводить измерения ослабления и расстояния до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния. Серия 8100 представлена следующими моделями: 8126В, 8126В-FCOMP, 8136В, 8136B-FCOMP, 8115С, 81162С, 81165С, 8126С, 8126C-FCOMP, 8129С, 8136С, 8136C-FCOMP, 8139С, 8139C-FCOMP, 8138С-65, 8115D, 81162D, 81165D, 8126D, 8129D, 8136D. Опционально в каждом из модулей OTDR серии 8100 могут присутствовать измеритель мощности, источник оптического излучения и измеритель обратных потерь. Модули 8126В-FCOMP, 8136B-FCOMP, 8126C-FCOMP, 8136C-FCOMP, 8139C-FCOMP имеют опцию FiberComplete для автоматизированного определения значений ослабления (IL) и обратных потерь (ORL).
Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей. Модификации базового блока MTS-6000, MTS-6000A более компактны по сравнению с MTS-8000E, основное отличие модификаций друг от друга состоит в прилагаемом меню сервисных функций. Базовый блок системы MTS-6000A существует в двух версиях: MTS-6000AV1 (версия 1) и MTS-6000AV2 (версия 2). Блоки двух версий отличаются между собой очертаниями корпуса и сервисными функциями меню. Сменный модуль оптического рефлектометра устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов. Для ограничения доступа внутрь корпуса базового блока системы производится его пломбирование.
Каждая из модификаций базового блока системы опционально может быть оборудована переговорным устройством и визуальным детектором повреждений, позволяющим оценить целостность волоконно-оптической линии; имеется возможность подключения видеомикроскопа, позволяющего обнаруживать поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий связи.
Общий вид систем представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.
модификация
MTS-8000E
модификация
MTS-6000
модификация
MTS-6000А
модуль O TDR серии 8 100

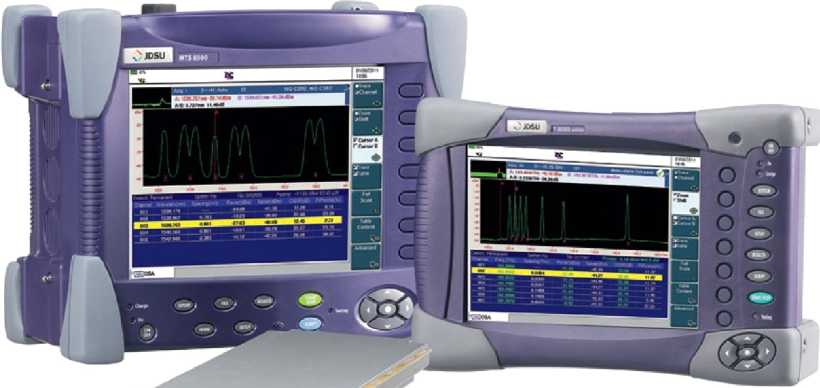

Рисунок 1 - Общий вид системы оптической измерительной MTS-6000, MTS-6000A, MTS-8000E
есто нанесения маркировки
Место нанесения знака поверки
Места
пломбирования
Защитные наклейки

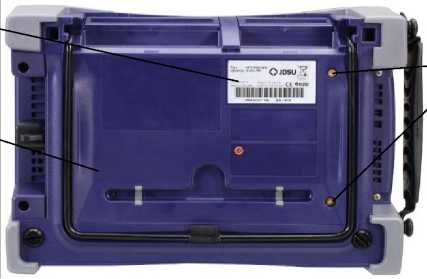

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки базового блока модификации MTS-8000E
Место нанесения маркировки
Место нанесения
знака поверки
Места
пломбирования

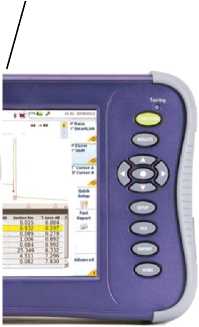

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки базового блока модификаций МТS-6000, МТS-6000А
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО), входящее в состав системы, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера базового блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Для защиты от несанкционированного доступа к элементам схемы корпус базового блока системы пломбируют (для MTS-6000, MTS-6000A) или наносят защитные наклейки (для MTS-8000E).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fiber Optics |
|
Номер версии (идентификационный номер) ПО |
12.04 и выше |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики модуля оптического рефлектометра серии 8100С
|
Наименование характеристики |
Значение | ||||
|
8126B, 8126B-FCOMP |
8136B, 8136B-FCOMP | ||||
|
Рабочие длины волн, нм |
1310+20 |
1550+20 |
1310+20 |
1550+20 |
1625+20 |
|
Динамический диапазон измерений ослабления* (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
39 |
38 |
39 |
38 |
38 |
|
Мертвая зона, м, не более:
|
2,0 0,65 | ||||
|
Длительность зондирующих импульсов, нс |
5; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||||
|
Диапазон измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + 1- 10-5L+6) *** | ||||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |||||
|
Наименование характеристики |
Значение характеристики модуля оптического рефлектометра | ||||
|
8115С |
81162С |
81165С |
812 8126C-F |
6С, FCOMP | |
|
Рабочие длины волн, нм |
1550+20 |
1625+10 |
1650+15-5 |
1310+20 |
1550+20 |
|
Динамический диапазон измерений ослабления * для рабочих длин волн (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
45 |
42,5 |
42,5 |
44,5 |
45,0 |
|
Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности |
2,0 0,6 | ||||
|
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | ||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + ri0-5L+6) *** | ||||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |||||
|
Наименование характеристики |
Значение | ||||||
|
8126C-FCOMP |
8129С |
8136С, 8136C-FCOMP | |||||
|
Рабочие длины волн, нм |
1310+20 |
1550+20 |
1550+20 |
1625+10 |
1310+20 |
1550+20 |
1625+10 |
|
Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
44,5 |
45,0 |
45,0 |
42,5 |
44,5 |
45,0 |
42,5 |
|
Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности |
2,0 0,6 | ||||||
|
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + ri0-5L+6) *** | ||||||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |||||||
|
Наименование характеристики |
Значение | |||||
|
8139С, 8139C-FCOMP |
8138С-65 | |||||
|
Рабочие длины волн, нм |
1310+20 |
1490+20 |
1550+20 |
1310+20 |
1550+20 |
1650+15-5 |
|
Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
44,5 |
44,0 |
45,0 |
44,5 |
45,0 |
42,5 |
|
Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности |
2 0,6 |
2 0,6 |
2 0,6 | |||
|
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | |||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | |||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | |||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + ri0-5L+6) *** | |||||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | ||||||
|
Наименование характеристики |
Значение | ||
|
8115D |
81162D |
81165D | |
|
Рабочие длины волн, нм |
1550+20 |
1625+15-5 |
1650+1 |
|
Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
48 |
47 |
46 |
|
Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности |
2,5 0,5 | ||
|
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | ||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + ri0-5L+6) *** | ||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |||
|
Наименование характеристики |
Значение | ||||||
|
8126D |
8129D |
8136D | |||||
|
Рабочие длины волн, нм |
1310+20 |
1550+20 |
1550+20 |
1625+15-5 |
1310+20 |
1550+20 |
1625+15-5 |
|
Динамический диапазон измерений ослабления * (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов), дБ, не менее |
47 |
48 |
48 |
47 |
47 |
48 |
47 |
|
Мертвая зона, м, не более: -при измерении ослабления -при измерении положения неоднородности |
2,5 0,5 | ||||||
|
Длительность зондирующих импульсов, нс |
2; 10; 30; 100; 300; 1000; 3000; 10000; 20000 | ||||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,0; от 0 до 5,0; от 0 до 10,0; от 0 до 20,0; от 0 до 40,0; от 0 до 80,0; от 0 до 160,0; от 0 до 320,0 | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ |
±0,03-А ** | ||||||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(0,75 + ri0-5L+6) *** | ||||||
|
* Динамический диапазон - разность между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин, в дБ; ** где А - измеряемое ослабление, дБ; *** где L - измеряемая длина; 6- дискретность отсчета в измеряемом диапазоне длин, м. | |||||||
Таблица 8 - Метрологические характеристики измерителя мощности, встроенного в базовый блок системы мТS-6000, MTS-60OOA
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 800 до 1650 |
|
Длины волн калибровки, нм |
850, 1310, 1550 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм* |
от -60 до 10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ |
±0,3 |
|
Пределы допускаемой относительной погрешности измерений относительных уровней мощности, дБ |
±0,2 |
|
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт | |
Таблица 9 - Метрологические характеристики измерителя мощности, встроенного в базовый MTS-8000E
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 800 до 1650 |
|
Длины волн калибровки, нм |
850, 1310, 1490, 1550, 1625, 1650 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до 5 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ |
±0,3 |
|
Пределы допускаемого значения относительной погрешности измерений относительных уровней мощности, дБ |
±0,2 |
Таблица 10 - Метрологические характеристики источника оптического излучения встроенного в базовый блок системы MTS-6000, mTs-6000A
|
Наименование характеристики |
Значение |
|
Длины волн излучения, нм |
1310±20, 1550±20, 1625±20 |
|
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
-4 |
|
Нестабильность уровня мощности излучения за 15 мин, дБ, не более |
0,02 |
Таблица 11 - Метрологические характеристики измерителя обратных потерь базового блока системы MTS-6000, MTS-6000A
|
Наименование характеристики |
Значение |
|
Рабочие длины волн, нм |
1310, 1550 |
|
Диапазон измерений уровня обратных потерь, дБ |
45 |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ |
±1,0 |
Таблица 12 - Метрологические характеристики измерителя мощности модуля OTDR серии 8100
|
Наименование характеристики |
Значение |
|
Длины волн калибровки, нм |
1310, 1490, 1550, 1625 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до -3 |
Продолжение таблицы 12
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки при уровне мощности (-30+0,5) дБм, дБ |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений относительных уровней мощности, дБ |
±0,3 |
Таблица 13 - Метрологические характеристики источника оптического излучения модуля OTDR серии 8100
|
Наименование характеристики |
Значение |
|
Длины волн излучения, нм:
|
1310±20, 1550±20, 1625±20, 1490±20 |
|
Уровень выходной мощности в непрерывном режиме, дБм, не менее |
-4 |
|
Нестабильность уровня мощности излучения за 1 ч, дБ, не более |
0,1 |
Таблица 14 - Метрологические характеристики измерителя обратных потерь модуля OTDR серии 8100
|
Наименование характеристики |
Значение |
|
Рабочие длины волн, нм |
1310, 1490, 1550, 1625, 1650 |
|
Диапазон измерений уровня обратных потерь, дБ |
45 |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ |
±2,0 |
Таблица 15 - Метрологические характеристики модулей FiberComplete при тестировании в двух направлениях
|
Наименование характеристики |
Значение |
|
Рабочие длины волн, нм |
1310±20, 1490±20, 1550±20, 1625±20 |
|
Диапазон измерений ослабления, дБ |
42 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,2 |
|
Диапазон измерений уровня обратных потерь, дБ |
50 |
|
Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ |
±1,0 |
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип волокна модулей OTDR серии 8100 |
одномодовое (SMF) 10/125 мкм |
|
Параметры электрического питания:
|
от 198 до 242 50+0,5 19; 24 |
Продолжение таблицы 16
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
Базовый блок модификаций MTS-6000, MTS - 6000А с одним | |
|
сменным модулем и батареей: | |
|
- высота |
95 |
|
- ширина |
189 |
|
- длина |
285 |
|
Базовый блок модификации MTS - 8000E с двумя батареями : | |
|
- высота |
93 |
|
- ширина |
267 |
|
- длина |
326 |
|
Масса, кг, не более: | |
|
- базовый блок модификаций MTS-6000, MTS-6000A с одним | |
|
сменным модулем и батареей |
3,4 |
|
- базовый блок модификации MTS-8000E с двумя батареями |
4,3 |
|
Условия эксплуатации :
|
от -20 до +50 95 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора.
Комплектность средства измеренийТаблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы оптические измерительные MTS-6000, MTS-6000А, MTS-8000E с модулями OTDR серии 8100:
|
- |
1 шт. 1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс для переноски |
- |
1 шт. |
|
* Модификация поставляется в соответствии с заказом. | ||
осуществляется по документам Р 50.2.07 1 -2009 «ГСИ. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;
-
- рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС по ГОСТ 8.585-2013;
-
- осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер Федерального информационного фонда по обеспечению единства измерений 32488-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы (место нанесения указано на рисунке 2, 3).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам оптическим измерительным MTS-6000, MTS-6000A, MTS-8000E с модулями OTDR серии 8100
ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Техническая документация «Viavi Solutions Deutschland GmbH», Германия
Изготовитель«Viavi Solutions Deutschland GmbH», Германия
Agpec:Arbachtalstrasse 5, 72800 Eningen u. A., Germany
Телефон: +49 7121 86 0
Web-сайт: www.viavisolutions.com
ЗаявительФилиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» в г. Москве (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
ИНН 9909288664
Адрес: 125124, г. Москва, ул. Правды, д. 26
Телефон: +7 (495) 956-47-60
Web-сайт: www.viavisolutions.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-34-01
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vni iofi. ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
