Номер по Госреестру СИ: 74250-19
74250-19 Аппаратура измерения и мониторинга вибрации
(VC-1800)
Назначение средства измерений:
Аппаратура измерения и мониторинга вибрации VC-1800 (далее - аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Внешний вид.
Аппаратура измерения и мониторинга вибрации
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.03.2024
Номер записи -
ID в реестре СИ - 548135
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VC-1870,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2287 от 2019.09.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2579 от 2024.10.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (28)
№752 от 2018.04.18 приказ о внесении изменений в описание типа СО для Югра-ГПС
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№310 от 2023.02.13 ПРИКАЗ_Об утверждении типов стандартных образцов (13)
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№387 от 2019.03.01 Об утверждении типов средств измерений (55 позиций)
Наличие аналогов СИ: Аппаратура измерения и мониторинга вибрации (VC-1800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74250-19 Аппаратура измерения и мониторинга вибрации (VC-1800) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
50586-12 Аппаратура (Вибробит 300) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
74250-19 Аппаратура измерения и мониторинга вибрации (VC-1800) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
62594-15 Аппаратура (TIK-PLC) Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК») (РОССИЯ г. Пермь) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Аппаратура (TIK-PLC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ПМЦ" (RA.RU.312726) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Аппаратура (TIK-PLC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей. Аппаратура измерения и мониторинга вибрации VC-1800 имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования модулей аппаратуры, управления настройками, преобразования сигналов и обмена данными. Оно является метрологически значимым. Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки аппаратуры, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Микропрограмма (встроенное) | |
|
Идентификационное наименование ПО |
Compact Setup |
|
Номер версии ПО |
не ниже 2.33.7.0 |
|
Цифровой идентификатор ПО |
- |
|
«Compact Setup» (внешнее) | |
|
Идентификационное наименование ПО |
Compact Setup |
|
Номер версии ПО |
не ниже 2.33.7.0 |
|
Цифровой идентификатор ПО |
- |
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерения и мониторинга вибрации VC-1800
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 204/3-19-2018 «Аппаратура измерения и мониторинга вибрации VC-1800. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 15 августа 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); цифровой мультиметр Agilent 34411А (рег. № 33921-07); калибратор процессов многофункциональный Fluke 726 (рег. № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», ГерманияАдрес: LeydheckerstraBe 10, D-64293 Darmstadt
Телефон: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
W eb-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс» (ООО «Спектрис Си-Ай-Эс»)
ИНН 7713751193
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1
Телефон: +7 (495) 933-52-14
Web-сайт: www.spectris.ru
E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы аппаратуры измерения и мониторинга вибрации VC-1800 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей (в состав аппаратуры не входят), установленных на объекте измерений, расчете параметров и характеристик вибрации, сравнении измеренных значений с предупредительными и аварийными уставками и выдаче быстродействующих управляющих сигналов аварийной защиты.
Аппаратура измерения и мониторинга вибрации VC-1800 выпускается в следующих модификациях: модель VC-1850 для подключения акселерометров, модель VC-1860 для подключения велосиметров, модель VC-1870 для подключения преобразователей виброперемещения.
Аппаратура измерения и мониторинга вибрации VC-1800 представляет собой модуль, имеющий четыре канала измерения параметров вибрации (в зависимости от модели -виброускорения, виброскорости или виброперемещения), один канал измерения частоты вращения и один унифицированный аналоговый канал.
Общий вид аппаратуры измерения и мониторинга вибрации VC-1800 приведен на рисунке 1.

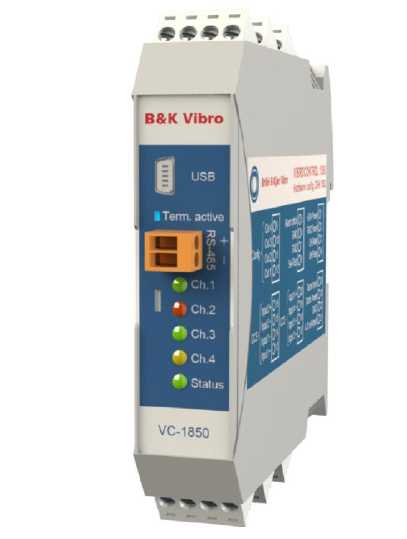

Рисунок 1 - Общий вид аппаратуры измерения и мониторинга вибрации VC-1800
Таблица 2 - Метрологические характеристики модели VC-1850
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования, мВ/(м^с’2) |
10,2 |
|
Диапазон значений входного напряжения переменного тока (СКЗ), В |
от 0,001 до 3,5 |
|
Диапазон измерений виброускорения, м/с2 |
от 0,1 до 343 |
|
Диапазон рабочих частот, Гц |
от 0,7 до 1500 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброускорения, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброускорения, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±1 |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 240000 |
|
Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин |
±(0,5+N-0,002), N - заданное значение частоты вращения |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±1 |
Таблица 3 - Метрологические характеристики модели VC-1860
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования, мВ/(мм^с-1) |
100 |
|
Диапазон значений входного напряжения переменного тока (СКЗ), В |
от 0,0005 до 14 |
|
Диапазон измерений виброскорости, мм/с |
от 0,1 до 105 |
|
Диапазон рабочих частот, Гц |
от 0,7 до 1500 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброскорости, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброскорости, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±1 |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 240000 |
|
Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин |
±(0,5+N-0,002), N - заданное значение частоты вращения |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±1 |
Таблица 4 - Метрологические характеристики модели VC-1870
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования, мВ/мкм |
8 |
|
Диапазон входного напряжения постоянного тока (СКЗ), В |
от 0,0001 до 2,93 |
|
Диапазон измерений виброперемещения (относительного смещения), мкм |
от 1 до 1000 |
|
Диапазон рабочих частот, Гц |
от 0,7 до 1500 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброперемещения (относительного смещения), % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений виброперемещения (относительного смещения), вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±1 |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 240000 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин |
±(0,5+N-0,002), N - заданное значение частоты вращения |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур , % |
±1 |
Таблица 5 - Технические характеристики аппаратуры измерения и мониторинга вибрации VC
1800
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °C |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -10 до +50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
114х23х110 |
|
Масса, г, не более |
160 |
