Номер по Госреестру СИ: 61556-15
61556-15 Приборы для контроля параметров вибрации
(VIBROCONTROL 920)
Назначение средства измерений:
Приборы для контроля параметров вибрации VIBROCONTOROL 920 (далее -приборы) предназначены для измерения, контроля и индикации виброскорости движущихся частей механизмов.
Внешний вид.
Приборы для контроля параметров вибрации
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152576
ID в реестре СИ - 374976
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, VIBROCONTROL 920,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 596 дн.
Приказы РСТ, где упоминается данный тип СИ
№1089 от 2015.09.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Приборы для контроля параметров вибрации (VIBROCONTROL 920)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61556-15 Приборы для контроля параметров вибрации (VIBROCONTROL 920) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
50585-12 Аппаратура (Вибробит 100) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
61556-15 Приборы для контроля параметров вибрации (VIBROCONTROL 920) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
50586-12 Аппаратура (Вибробит 300) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
61556-15 Приборы для контроля параметров вибрации (VIBROCONTROL 920) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
57879-14 Аппаратура (Вибробит 400) ООО НПП "Вибробит" (РОССИЯ г.Ростов-на-Дону) |
|
61556-15 Приборы для контроля параметров вибрации (VIBROCONTROL 920) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
79893-20 Аппаратура контрольно-измерительная ("Вибробит 500") Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Аппаратура контрольно-измерительная ("Вибробит 500")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура контрольно-измерительная ("Вибробит 500")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6310 | 6695 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7080 | 6695 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус прибора методом наклейки и на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для контроля параметров вибрации VIBROCONTROL 920
1. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с документом МП 61556-15 «Приборы для контроля параметров вибрации VIBROCONTROL 920 фирмы «Bruel & Kjsr Vibro GmbH», Германия. Методика поверки», утвержденным ФГУП «ВНИИМС» 31 марта 2015 г.
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10);
-
- мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: 64293 Darmstadt, LeydheckerstraBe 10, Germany
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на преобразовании электрического сигнала, поступающего от вибропреобразователя в цифровую форму и отображения среднеквадратического значения виброскорости.
Прибор VIBROCONTROL 920 снабжен стандартным выходным интерфейсом по постоянному напряжению (от 0 до 10 В) и по постоянному току (от 4 до 20 мА).
На лицевой панели приборов расположены: цифровое табло отображения виброскорости, клавиши настройки, светодиоды индикации состояния прибора и превышения пороговых значений. В приборах VIBROCONTROL 920 предусмотрено использование двух порогов срабатывания, которые служат для сигнализации превышения предельных значений измеряемой виброскорости.
Корпус приборов изготовлен из ударопрочной пластмассы.
Все присоединения производятся через винтовые зажимы, расположенные на передней торцевой панели приборов.

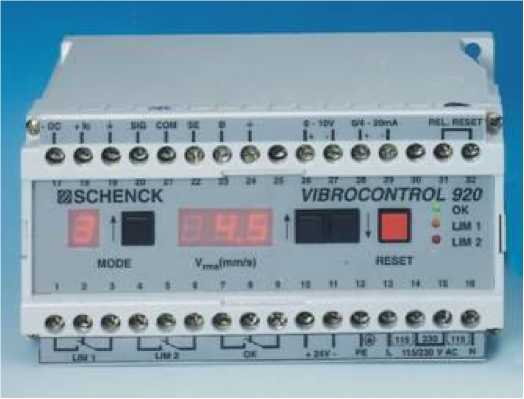

Внешний вид приборов для контроля параметров вибрации VIBROCONTOROL 920 приведен на рисунке 1.
Рисунок 1.
Прибор для контроля параметров вибрации VIBROCONTROL 920 зав. №№ FWHNC10CY201, FWHNC20CY201 2 шт.
Паспорт 2 экз.
Методика поверки 1 экз.
|
Наименование характеристики |
Значение |
|
Диапазон измерения виброскорости (СКЗ), мм/с |
От 0 до 100 |
|
Диапазон рабочих частот, Гц |
От 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне рабочих частот и амплитуд, % |
±10 |
|
Напряжение питания (постоянный ток), В |
от 18 до 30 |
|
Напряжение питания (переменный ток), В |
от 187 до 253 |
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С: |
от 0 до 50 |
|
Г абаритные размеры (длина х высота х ширина), мм, не более: |
150 х 78 х 115 |
|
Масса, кг, не более: |
0,92 |
