Номер по Госреестру СИ: 55219-13
55219-13 Преобразователи вихретоковые
(IN, INA и TS)
Назначение средства измерений:
Преобразователи вихретоковые серий IN, INA и TS (далее преобразователи) предназначены для бесконтактных измерений вибрации вала относительно корпуса (виброперемещение) и осевого перемещения вала.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист сертификата калибровки типографским способом и на корпус преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серий IN, INA и TSТехническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Рекомендация «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 2404 Гц» МИ 2070-90
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи представляют собой виброизмерительный канал, в состав которого входят: бесконтактный вихретоковый датчик, преобразователь вихретокового сигнала (осциллятор) и соединительный кабель.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование
параметрического типа позволяет проводить измерения зазора и его изменения, пропорционального виброперемещению.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Калибровочная характеристика преобразователя зависит от материала ротора.
Питание преобразователя осуществляется постоянным напряжением от минус 18 до минус 30 В.
Преобразователи серии IN имеют модели IN-081, IN-083, IN-084 и IN-085; преобразователи серии INA имеют модели INA-081, INA-083A и INA-085; преобразователи серии TS имеют модели TS-081, TS-083 и TS-085. Все модели преобразователей имеют аналогичные характеристики и различные исполнения, зависящие от длины преобразователя. Модели внутри каждой серии отличаются конструктивным исполнением.
Преобразователи серии INA отличаются от преобразователей серии IN условиями применения.
Преобразователи серии TS отличаются от преобразователей серии IN частотой возбуждения.

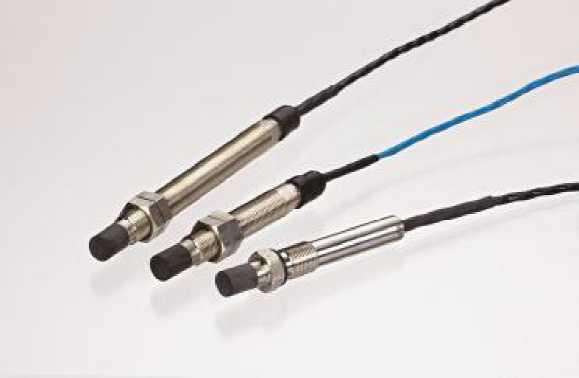

Внешний вид преобразователей приведен на рисунке 1.
Рисунок 1
Преобразователь вихретоковый серии IN (INA, TS) 1 экз. Сертификат калибровки 1 экз. | |
Диапазон измерений виброперемещения, мм |
от 0 до 1,5 |
Номинальный коэффициент преобразования (для стали 42CrMo4), мВ/мкм |
минус 8 |
Диапазон рабочих частот, Гц |
от 0 до 10 000 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 5 |
Нелинейность амплитудной характеристики, %, не более |
± 2 |
Неравномерность амплитудно-частотной
характеристики, дБ, не более минус 3
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в диапазоне измерений и диапазоне рабочих ± 10
температур, %
Условия эксплуатации:
от 0 до 110
диаметр 8,5 х (от 70 до 250)
диапазон рабочих температур, °С
Габаритные размеры (диаметр х длина) (в зависимости от исполнения), мм
