Сведения о средстве измерений: 48024-11 Усилители заряда

Номер по Госреестру СИ: 48024-11
48024-11 Усилители заряда
(2661, 2667 и 2688)

Назначение средства измерений:
Усилители заряда моделей 2661, 2667 и 2688 (далее усилители) предназначены для измерения параметров вибрации совместно с акселерометрами с выходом по заряду. Акселерометры с усилителями заряда входят в состав виброизмерительных каналов.

сертификация программного обеспечения

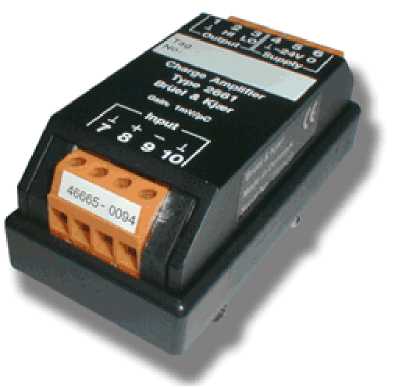

Внешний вид. Усилители заряда, http://oei-analitika.ru рисунок № 1
Внешний вид.
Усилители заряда
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 21.10.2016
Номер записи - 137030
ID в реестре СИ - 359430
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.

Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Усилители заряда (2661, 2667 и 2688)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36259-07
01.12.2012
Виброметры-анализаторы, VIBROTEST 60
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
1 год
40723-09

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
47051-11
27.06.2016
Акселерометры , AS и ASA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
47303-11
22.07.2016
Системы измерений вибрации, VC-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48024-11
21.10.2016
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48025-11
21.10.2016
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48369-11
06.12.2016
Системы мониторинга машинного оборудования, 3540 COMPASS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48370-11
06.12.2016
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
53212-13
12.04.2018
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
54237-13

Виброанализатор, VIBROCONTROL 1000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55219-13
17.10.2018
Преобразователи вихретоковые, IN, INA и TS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
58583-14
25.09.2019
Анализаторы вибрации, VIBROPORT 80
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
61556-15

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
61557-15

Преобразователи виброскорости, VS-079/S
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
62010-15
12.10.2025
Акселерометры , 8315 и 8324
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
67316-17
02.05.2022
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74435-19

Система виброизмерительная, Нет данных
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
74250-19
01.03.2024
Аппаратура измерения и мониторинга вибрации, VC-1800
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74249-19
01.03.2024
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
75507-19
08.07.2024
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
78357-20
29.05.2025
Преобразователи виброскорости, VS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78894-20
07.08.2025
Преобразователи вихретоковые, IN и INA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Усилители заряда (2661, 2667 и 2688)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Усилители заряда (2661, 2667 и 2688)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати или наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения о методиках измерений отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к усилителям заряда моделей 2661, 2667 и 2688

1. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Дания.

Поверка

Поверка осуществляется по документу МП 48024-11 «Усилители заряда моделей 2661, 2667 и 2688 фирмы «Bruel & Kjsr Vibro GmbH», Дания. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.08.2011.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).


Изготовитель


Фирма «Bruel & Kjsr Vibro GmbH», Дания.
Адрес: Skodsborgvey 307B, 2850 Naerum, Denmark.

Заявитель


Общество с ограниченной ответственностью «Новатест» (ООО «Новатест») Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2

Испытательный центр


Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Усилители осуществляют преобразование выходного сигнала пьезоэлектрических акселерометров, имеющих выход по заряду, в электрический сигнал, пропорциональный виброускорению.

Усилители снабжены встроенными фильтрами верхних частот. Для защиты от воздействия внешней среды помещены в специальный корпус.

Усилители предназначены для работы в различных условиях окружающей среды.

Все модели усилителей имеют различные варианты исполнения, отличающиеся коэффициентами усиления, диапазонами частот, диапазонами фильтрации или напряжением питания. Базовая модель 2661 имеет пятнадцать вариантов исполнения; базовая модель 2667-S-0-001-104 имеет три варианта исполнения. Модель 2688 предназначена для использования совместно с монитором вибрации 2520 в составе системы Compass.

Внешний вид усилителей приведен на рисунке 1.

Внешний вид. Усилители заряда (2661, 2667 и 2688), http://oei-analitika.ru

Рисунок 1


Наименование

Кол-во

Усилитель заряда модели 2661; 2667; 2688

1 экз.

Руководство по эксплуатации

1 экз.


Номинальный коэффициент преобразования на базовой частоте 80 Гц (базовые исполнения), мВ\пКл

Максимальный входной сигнал, нКл

Диапазон рабочих частот (базовые исполнения), Гц

Расширенная неопределенность коэффициента преобразования при коэффициенте охвата к=2 и доверительной вероятности 0,95 на базовой частоте 80 Гц, % Расширенная неопределенность коэффициента преобразования при коэффициенте охвата к=2 и доверительной вероятности 0,95 в диапазоне частот, дБ Условия эксплуатации:

диапазон температур, °С

Габаритные размеры (высота х ширина х длина), мм

1

8

от 1 до 100 000

±2

±0,5

от минус 40 до 85

41 х 41 х 83

Масса, г:

125

185

2661

2667 и 2688
