Номер по Госреестру СИ: 74435-19
74435-19 Система виброизмерительная
(Нет данных)
Назначение средства измерений:
Система виброизмерительная (зав. № 2) (далее - система) предназначена для измерений среднеквадратического значения (далее - СКЗ) виброскорости в целях защиты и диагностики роторного машинного оборудования (турбоагрегатов, насосов, двигателей).
Внешний вид.
Система виброизмерительная
Рисунок № 1
Внешний вид.
Система виброизмерительная
Рисунок № 2
Внешний вид.
Система виброизмерительная
Рисунок № 3
Внешний вид.
Система виброизмерительная
Рисунок № 4
Внешний вид.
Система виброизмерительная
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VIBROCONTROL 6000™ Compact monitor (VC-6000™ CM) |
Номер версии (идентификационный номер ПО) |
не ниже v. 2.0.209 |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе виброизмерительной (зав. № 2)ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для сред-1ств изме4рений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 204/3-15-2018 «Система виброизмерительная (зав. № 2). Методика поверки», утвержденному ФГУП «ВНИИМС» 11 декабря 2018 года.
Основные средства поверки: рабочий эталон 2-ого разряда по ГОСТ 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», ГерманияАдрес: LeydheckerstraBe 10, D-64293 Darmstadt
Телефон: +49 (0) 6151-428-0
Факс: +49 (0) 6151-428-10-00
Web-сайт: http://www.bkvibro.com/en.html
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «НПП Промышленная Автоматизация»(ООО «НПП ПА»)
Адрес: 105077, г. Москва, ул. Средняя Первомайская, д.34, офис 3
ИНН 7720267018
Телефон: +7 (495) 603 83 94, +7 (495) 603 83 95
Факс: +7 (495) 926 97 08
E-mail: mail@indautomation.ru
Web-сайт: www.indautomation.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437 55 77
Факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы системы основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от вибропреобразователей ускорения, выходной сигнал которых пропорционален величине виброускорения, интегрирования в виброскорость и вывода измерительной информации на мониторе персонального компьютера.
Система состоит из четырех аппаратур измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor, двенадцати вибропреобразователей ускорения 8324 и двенадцати усилителей заряда 2688-R-000.
Вибропреобразователь ускорения 8324 является преобразователем инерционного типа, работающим на принципе прямого пьезоэлектрического эффекта. Электрический заряд чувствительного элемента пропорционален виброускорению, воздействующему на вибропреобразователь. Вибропреобразователь ускорения имеет зарядовый выход и используется совместно с усилителем заряда 2688-R-000.
Усилитель заряда 2688-R-000 представляет собой миниатюрный прибор, имеющий высокое входное сопротивление, и предназначен для преобразования сигнала вибропреобразователя ускорения из зарядовой формы в сигнал по напряжению. Измерительный канал, состоящий из вибропреобразователя ускорения и усилителя заряда, имеет выходное напряжение, пропорциональное виброускорению.
Аппаратура измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor (далее - аппаратура VIBROCONTROL 6000) предназначена для измерения, обработки и интегрирования электрических сигналов, поступающих от измерительных каналов.
Общий вид аппаратуры измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor представлен на рисунке 1. Опломбирование системы не предусмотрено.
Рисунок 1 - Общий вид аппаратуры измерения и мониторинга вибрации VIBROCONTROL 6000
Compact monitor
Общий вид вибропреобразователей ускорения 8324 представлен на рисунке 2. Общий вид усилителей заряда 2688-R-000 представлен на рисунке 3.

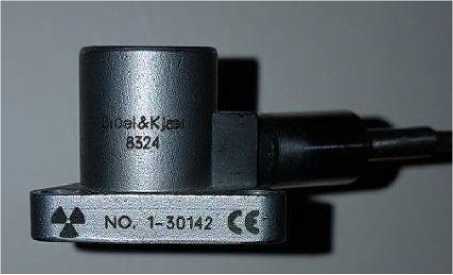

Рисунок 2 - Общий вид вибропреобразователей ускорения 8324

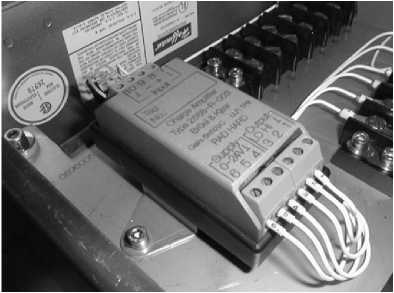

Рисунок 3 - Общий вид усилителей заряда 2688-R-000
Общий вид системы виброизмерительной (зав. № 2) представлен на рисунке 4.

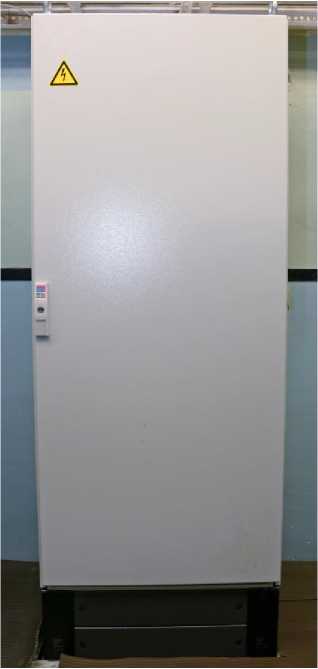

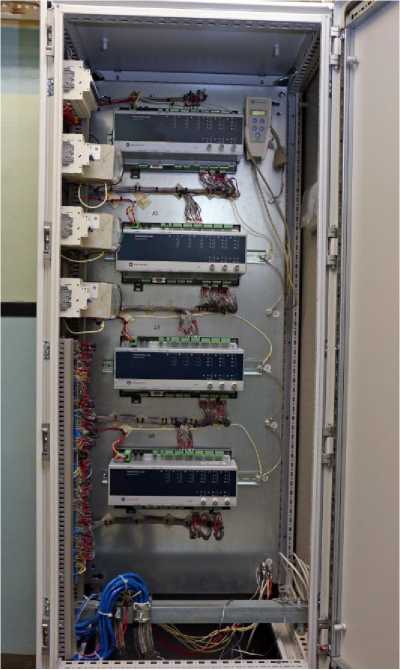

Рисунок 4 - Общий вид системы виброизмерительной (зав. № 2)
Таблица 3 -
Наименование |
Обозначение |
Количество |
Аппаратура измерения и мониторинга вибрации VIBROCONTROL 6000 Compact monitor |
№№ 00000005, 00000006, 00000007, 00000008 |
4 шт. |
Усилитель заряда 2688-R-000 |
№№ 201822001, 201822002, 201822003, 201822004, 201822005, 201822006, 201822007, 201822008, 201822009, 201822010, 201822011, 201822012 |
12 шт. |
Вибропреобразователь ускорения 8324 |
№№ 43257, 43258, 43259, 43260, 43261, 43262, 43263, 43264, 43265, 43266, 43267, 43268 |
12 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 204/3-15-2018 |
1 экз. |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 30 |
Диапазон рабочих частот, Гц для аппаратуры VIBROCONTROL 6000 зав. №№ 00000005 и 00000008 |
от 20 до 2000 |
для аппаратуры VIBROCONTROL 6000 зав. №№ 00000006 и 00000007 |
от 60 до 3000 |
Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 160 Гц, % |
±5 |
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, % |
±10 |
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % |
±10 |
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
Диапазон рабочих температур, °С: - вибропреобразователей ускорения 8324 |
от -70 до +300 |
- усилителей заряда 2688-R-000 |
от -40 до +85 |
- аппаратуры VIBROCONTROL 6000 |
от -10 до +50 |
Габаритные размеры (длинахширинахвысота), мм, не более: - вибропреобразователей ускорения 8324 |
030,3Х25,4 |
- усилителей заряда 2688-R-000 |
83х41х41 |
- аппаратуры VIBROCONTROL 6000 |
378x164x102 |
Масса, г, не более: - вибропреобразователей ускорения 8324 |
66 |
- усилителей заряда 2688-R-000 |
185 |
- аппаратуры VIBROCONTROL 6000 |
3000 |
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±5 |
