Сведения о средстве измерений: 61557-15 Преобразователи виброскорости

Номер по Госреестру СИ: 61557-15
61557-15 Преобразователи виброскорости
(VS-079/S)

Назначение средства измерений:
Преобразователи виброскорости VS-079/S (далее вибропреобразователи) предназначены для измерения виброскорости и преобразования ее в пропорциональный электрический сигнал.

сертификация программного обеспечения
Внешний вид. Преобразователи виброскорости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи виброскорости
Рисунок № 1

Общие сведения

Дата публикации - 18.04.2022
Срок свидетельства -
Номер записи - 152577
ID в реестре СИ - 374977
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)

№2071 от 2024.09.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)

№2541 от 2024.10.25 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

№594 от 2012.08.21 О внесении дополнений в Программу разработки национальных стандартов РФ на 2012 год по комплексам "Нефтехимический" и "Электротехнический"

№1199 от 2019.05.30 Об утверждении перечней правовых актов и их отдельных частей (положений), содержащих обязательные требования, соблюдение которых оценивается при проведении мероприятий по контролю в рамках осуществления федерального государственного метрологического надзора и государственного контроля (надзора) за соблюдением обязательных требований национальных стандартов и технических регламентов

№1269 от 2010.04.15 О размещении заказов на выполнение работ в области технического регулирования и стандартизации по Программе разработки национальных стандартов на 2010 год за счет средств федерального бюджета на 2010 год

№1326 от 2022.05.31 О внесении изменений в форму проверочного листа (списка контрольных вопросов, ответы на которые свидетельствуют о соблюдении или несоблюдении контролируемым лицом обязательных требований), используемого при осуществлении федерального государственного контроля (надзора) за соблюдением требований, установленных техническими регламентами в отношении колесных транспортных средств (шасси) и компонентов транспортных средств (шасси), находящихся в обращении (до начала их эксплуатации), автомобильного бензина, дизельного топлива, судового топлива и мазута, или обязательных требований, подлежащих применению до дня вступления в силу технических регламентов в соответствии с Федеральным законом «О техническом регулировании», в отношении электрической энергии в электрических сетях общего назначения переменного трехфазного и однофазного тока частотой 50 Гц, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 24 января 2022 г. № 160

№1089 от 2015.09.11 Об утверждении типов средств измерений

№2346 от 2020.12.31 О продлении срока действия утвержденных типов средств измерений

№2494 от 2022.10.18 ПРИКАЗ О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оборудование и аппаратура для измерения электроэнергии, электрических и электромагнитных величин" (ТК 232)

№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2063 от 2025.09.25 О внесении изменения в Перечень документов национальной системы стандартизации, закрепленных за техническим комитетом по стандартизации «Электрические и электронные приборы» (ТК 019), утвержденный приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2023 г. № 152

Наличие аналогов СИ: Преобразователи виброскорости (VS-079/S)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
61557-15 Преобразователи виброскорости (VS-079/S)
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
69044-17 Вибропреобразователи (DVA)
Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО) (РОССИЯ г. Пермь)

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ТИК НПП ООО)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36259-07
01.12.2012
Виброметры-анализаторы, VIBROTEST 60
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
1 год
40723-09

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
47051-11
27.06.2016
Акселерометры , AS и ASA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
47303-11
22.07.2016
Системы измерений вибрации, VC-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48024-11
21.10.2016
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48025-11
21.10.2016
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48369-11
06.12.2016
Системы мониторинга машинного оборудования, 3540 COMPASS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48370-11
06.12.2016
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
53212-13
12.04.2018
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
54237-13

Виброанализатор, VIBROCONTROL 1000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
55219-13
17.10.2018
Преобразователи вихретоковые, IN, INA и TS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
3 года
58583-14
25.09.2019
Анализаторы вибрации, VIBROPORT 80
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
1 год
61556-15

Приборы для контроля параметров вибрации, VIBROCONTROL 920
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
61557-15

Преобразователи виброскорости, VS-079/S
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
62010-15
12.10.2025
Акселерометры , 8315 и 8324
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
67316-17
02.05.2022
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74435-19

Система виброизмерительная, Нет данных
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
74250-19
01.03.2024
Аппаратура измерения и мониторинга вибрации, VC-1800
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
74249-19
01.03.2024
Усилители заряда, 2661, 2667 и 2688
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
75507-19
08.07.2024
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
78357-20
29.05.2025
Преобразователи виброскорости, VS
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года
78894-20
07.08.2025
Преобразователи вихретоковые, IN и INA
Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

Кто поверяет Вибропреобразователи (DVA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ПАО "КАЛУЖСКИЙ ТУРБИННЫЙ ЗАВОД"
(RA.RU.311738)
  • серия 041 057 исполнение 1
  • 11 11 0 11 0 11 0 11

    Стоимость поверки Вибропреобразователи (DVA)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в паспорте на вибропреобразователь.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования преобразователям виброскорости VS-079/S

    • 1. МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 - 2404 Гц»;

    • 2. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.

    Поверка

    Поверка

    осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

    Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).


    Изготовитель


    Фирма «Bruel & Kjsr Vibro GmbH», Германия
    Адрес: 64293 Darmstadt, LeydheckerstraBe 10, Germany
    Лист № 3 Всего листов 3

    Заявитель


    ОАО «ЭМАльянс», г. Таганрог Ростовской обл.
    Адрес: 347928, Ростовская обл., г. Таганрог, ул. Ленина 220
    Фактический адрес: 347928, Ростовская обл., г. Таганрог, ул. Ленина 220 Тел: (8634) 34-29-51
    Факс: (8634) 34-29-54

    Испытательный центр


    Федеральное   государственное   унитарное   предприятие   «Всероссийский   научно
    исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    В основе функционирования вибропреобразователей VS-079/S лежит индукционный принцип преобразования виброскорости в пропорциональный электрический сигнал.

    Конструктивно вибропреобразователи состоят из первичного преобразователя и электронного блока, находящихся в едином корпусе, имеющем резьбу для подсоединения к испытуемому механизму и разъем, соединяющий вибропреобразователь с источником питания и приемником выходного сигнала.

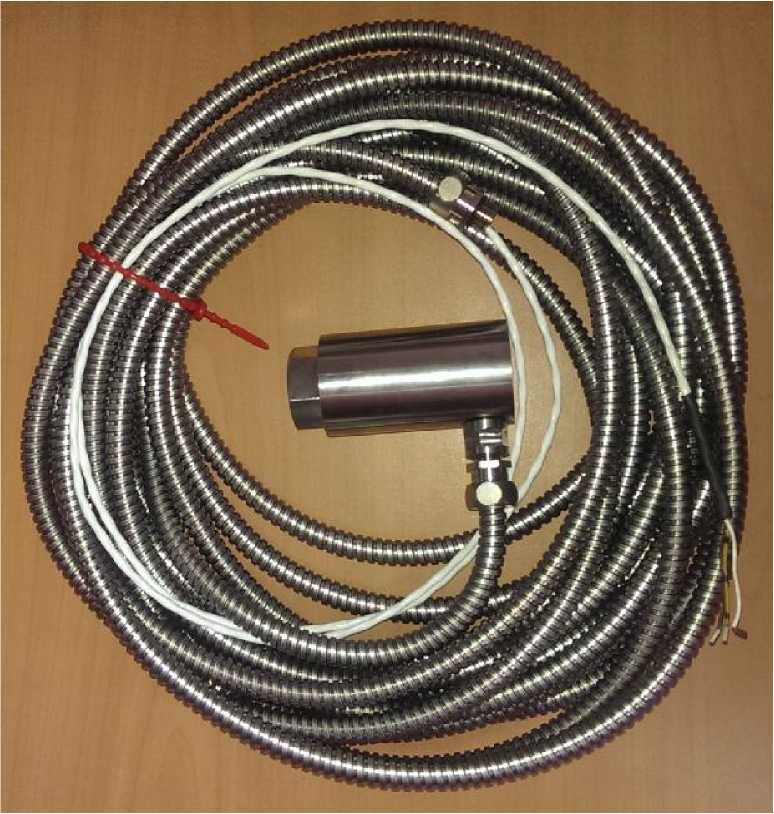

    Внешний вид вибропреобразователей, приведен на рисунке 1.

    Внешний вид. Вибропреобразователи  (DVA), http://oei-analitika.ru

    Рисунок 1.


    Преобразователь виброскорости VS-079/S, зав. №№ FWHNC10CY201-S01, FWHNC20CY201-S01               2 шт.

    Паспорт                                                          2 экз.

    Методика поверки                                               1 экз.


    Таблица 1

    Наименование характеристики

    Значение

    Диапазон измерения виброскорости, мм/с (СКЗ)

    от 5 до 48

    Номинальный коэффициент преобразования, мВ/(мм^с-1)

    70

    Отклонение коэффициента преобразования от номинального значения, %, не более

    ±6

    Рабочий диапазон частот, Гц

    от 10 до 2000

    Нелинейность амплитудной характеристики, %, не более

    ±5

    Неравномерность частотной характеристики - в диапазоне частот (20-500)Гц, %, не более

    ±10

    - в диапазоне частот (10-2000)Гц, дБ, не более

    3

    Рабочие условия эксплуатации:

    - диапазон температур, °С

    от минус 40 до 200

    Масса, г, не более

    500

    Габаритные размеры (диаметрхвысота), мм, не более

    38x80

    Длина соединительного кабеля, м не более

    5
